一、为什么选择GPS6-G05A 智能双显型过欠压保护器？

电压越限造成的麻烦，往往不在停电那一刻，而在事后查不出原因：是进线电压偏高、末端偏低，还是负载侧电流过大？在家用

配电箱、老旧小区、自建房与电压忽高忽低的农村线路上，这种情况都不少见，而普通空气开关只管过载与短路，并不监测电压。

GPS6-G05A 作为导轨式过欠压保护器，把电压与电流的双排读数、越限判定、延时分断与恢复送电装进同一台装置：实测值与设定

值同屏对照，三类异常各有独立的动作条件与延时，动作值、恢复值分开设定，跳闸次数留在面板上。调试时看着读数改参数即

可，反复跳闸时凭计数就能判断问题方向，无需外接表计逐项排查。

1.双显数显，读数不用另接表计

电压与电流双排同时显示，实际值与菜单设定值在同一屏上对照，调试与巡检都省一步。

2.过压、欠压、过流三重保护

电压与电流异常各有一套设定值与延时，不因一类故障的阈值迁就另一类。

3.动作值与恢复值分开设，自复式自动合闸

5V 电压回差，过压恢复与欠压恢复单独可调，减少电压停在临界点时反复跳闸，也不必每次手动推闸。

4.延时与恢复时间可调

电压跳闸延时、电流跳闸延时与恢复时间均可设，短时波动可滤掉，负载冲击也有缓冲。

5.自动重合闸与故障计数

P-16 复位项可开关，P-11 记录电流故障次数，无人值守场合减少到场复位，便于判断故障是否反复。

6.交直流两用，导轨式安装省位

AC 220V 与 DC 80–300V 均可接入，35mm 标准导轨卡装，现场既有交流回路也有直流辅助回路时不必另换型号。

二、GPS6-G05A 智能双显型过欠压保护器地特点

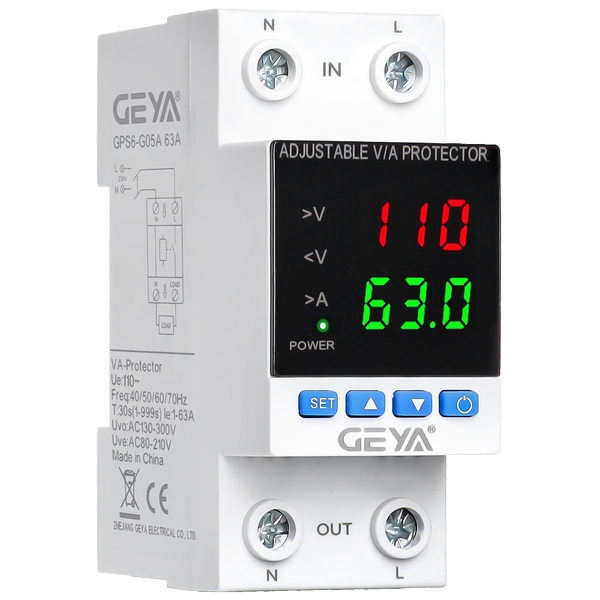

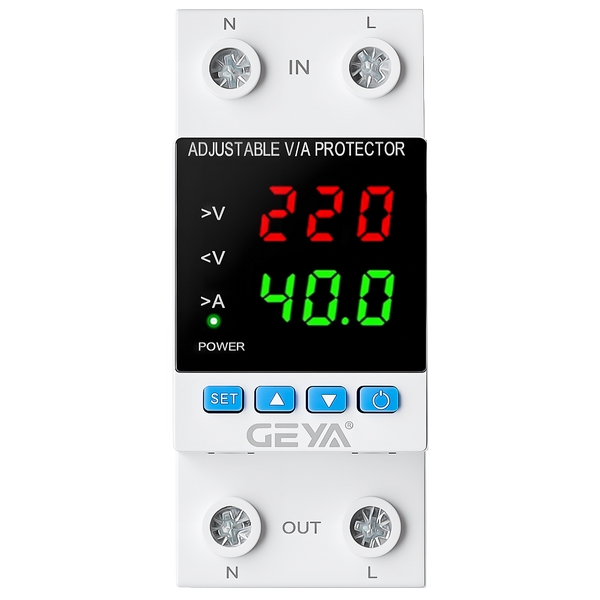

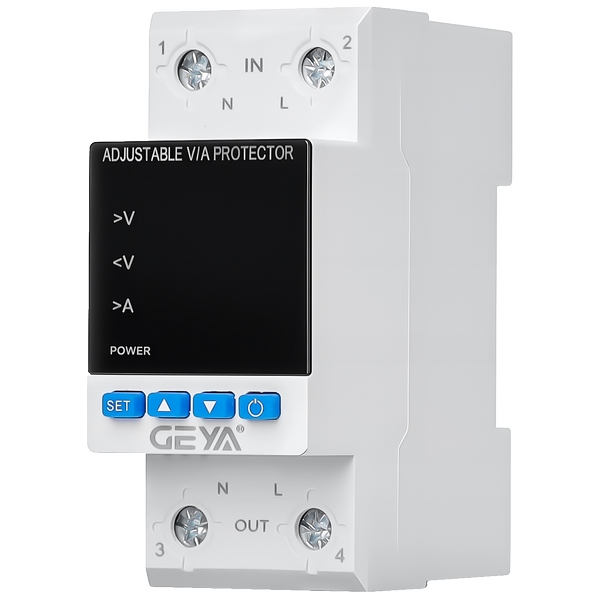

1. 双显数显，电压电流一屏读取

面板为上下双排数码显示，上排读电压、下排读电流，正常工作时两组数值同时刷新；越限前后各是什么数值，一眼能看出来，

这比只看指示灯再拿表去测要直接得多。配合 >V、<V、>A 与 POWER 四只指示灯，是过压、欠压、过流还是正常运行，不翻菜单也

分得清。

2. 过压、欠压、过流三重保护，阈值可调

过压设定 130–300V，欠压设定 80–210V，过流设定 1–63A，均为逐档可调，不是固定阈值；三类越限都会触发分断。工作相

电压上限 350V，工作电流上限 40A 或 63A，覆盖常见单相回路的电压与负载区间。对持续过流按设定值分断，起到限流保护的作

用。

3. 19 项菜单参数，逐项可调

从面板的 M、▲、▼ 与电源键进入 P-1 至 P-19 设置项，上电延时（1–999s）、恢复时间（1–999s）、过压与欠压的设定及

恢复值、电压与电流跳闸延时、电压与电流校正（±10%）、电流故障计数（0–20 次）、显示模式、自动复位与面板锁定都在其

中。现场电网条件不同，按实际读数微调即可，无需更换整机。

4. 动作值与恢复值分离，5V 回差降低反复跳闸

过压恢复值可设 125–295V，欠压恢复值可设 85–215V，与动作值之间留出 5V 电压回差。电压回到区间内才恢复，避免临界

点上下浮动时装置连续通断；这类连续通断，正是部分现场频繁跳闸的来源之一。

5. 延时分断，区分短时波动与真实故障

电压跳闸延时 0.1–10s（出厂 0.5s），电流跳闸延时 0.1–10s，恢复时间 1–999s。延时把雷击、大负载启动等短时扰动与

持续越限区分开，恢复时间则给电网一个稳定窗口，减少刚恢复又跳闸的情况。

6. 自复式自动重合闸、故障计数与面板锁定

P-16 自动复位置于 on 时，条件满足后自动恢复供电并继续监测；P-11 记录电流故障次数，方便判断是偶发冲击还是持续性过

载。P-19 锁定（000–999）可防止参数被误改，调试完成后即可上锁。

7. 三档显示模式与快速断电保护

P-15 提供标准、手动、自动三种显示模式，按现场操作习惯选择；P-14 快速断电保护可开关，在需要立即切断输出的场合缩短

响应。电压与电流均支持 ±10% 校正，可与现场标准表读数对齐。

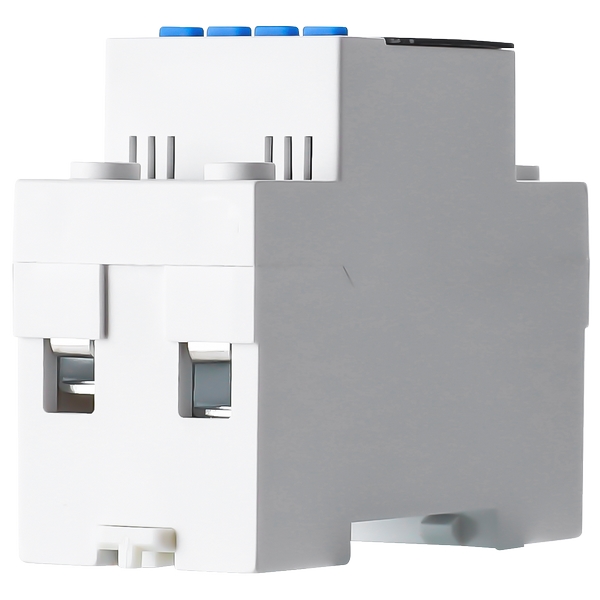

8. 导轨式安装、上进下出接线，交直流两用

供电为 AC 220V，同时支持 DC 80–300V 直流接入；直流供电时只显示电压，不显示电流。接线为上进下出：上端 N、L 接进

线，下端 N、L 接负载，N 线端子须可靠接入。整机 85×36×66mm，卡装 35mm 标准导轨，配电箱内占位紧凑，换装旧件线路改动

小；交流与直流回路用同一型号即可覆盖。

三、GPS6-G05A 智能双显型过欠压保护器地应用

作为单相自复式过欠压保护器，该机型面向家用与商用的 220V 回路（兼容 DC 80–300V），凡对电压偏离敏感、或电压本身不

稳的场合都适用。下面按住宅、商业、通信、新能源、农业与小型工业六类场景展开，便于按自身回路对号入座。

1. 住宅入户总进线与家用 220V 配电箱保护

装在户内总进线或重点分支回路，是家用 220V 过欠压保护器的常规用法：空调、电热水器、厨房电器、洗衣机与智能家电所在

的回路都覆盖在内，电压与电流的数值直接可读，家电异常跳停时有据可查。老房换装按上进下出接线、卡装 35mm 导轨，原线路

改动小，公寓、自建房与二手房翻新都适合同步配置。

2. 老旧小区、城中村与线路末端低电压治理

农村与城郊的家用回路，末端线路长、配变容量紧张，电压常随负荷起伏，夏季晚高峰尤为明显。常有人问“电压不稳该装什么

保护器”，答案落在过压与欠压设定能否按实测值分别调整：过压 130–300V、欠压 80–210V 逐伏可调，配合 5V 回差与 1–

999s 恢复时间，可减少临界点反复跳闸，也降低冰箱、空调压缩机低压启动受损的概率。

3. 出租房、民宿与短租公寓的无人值守回路

房东与民宿经营者多半无法随叫随到，跳闸后无人复位，整间房就处于断电状态。开启 P-16 自动复位，电压回到恢复区间即自

动合闸送电；P-11 的故障次数可用于判断是偶发波动还是线路接触不良。城中村出租房、景区民宿与短租公寓的单相计量箱、房间

配电箱都适用。

4. 便利店、药店与冷柜收银回路

便利店与药店的冷藏柜、阴凉柜、收银机和门头灯箱常共用一条进线。夜间无人值守，一旦电压冲高导致冷柜停机，货品就可能

受损；加装过欠压保护器后，过压、欠压时自动分断，恢复后自动重合闸，不至于清晨到场才发现整柜化冻。收银与监控同处一回

路时，异常时的电压数值也留得下来。

5. 奶茶店、烘焙店与小型餐饮后厨

制冰机、冷藏操作台、烤箱、电磁炉、和面机等单相设备集中，启动冲击与负载切换会让末端电压出现短时跌落。电流跳闸延时

可在 0.1–10s 内设定，为设备启动留出缓冲，避免正常启动被误判为过流；对持续过流则按设定值分断，起到限流保护作用。

6. 通信基站、监控安防与弱电井回路

基站一体化机柜、摄像头集中供电、楼道弱电井多属无人值守场景，电压异常后能否自行恢复，直接关系到在线率。交流侧按

 AC 220V 接入即可；弱电井、监控箱内的直流辅助电源若落在 DC 80–300V 区间，也可用同一台过欠压保护器监测，此时面板只显

示电压。

7. 户用分布式光伏与储能系统的直流段监测

光伏并网箱、户用储能的辅助电源与电池包输出，常处在 DC 80–300V 区间，电压本身不如市电稳定。直流接入时，过欠压保

护器按电压越限分断，为逆变器、BMS 等设备挡下一道电压异常；同一项目中交流侧与直流侧回路可用同一型号覆盖，减少备件种

类。

8. 单相交流充电桩与电动车充电回路

小区地面充电位、门店门口的单相交流桩多为 7kW 左右、电流约 32A，在 40A 规格的承载范围内。电压偏高容易触发电池管理

系统保护，偏低则可能让充电中断；加装过欠压保护后，越限先分断、恢复再重合闸，整夜充电不至于中途停下。

9. 农业养殖、灌溉水泵与温室大棚

鱼塘增氧机、单相灌溉水泵、温室卷帘机、饲料粉碎机多装在电网末端，电压偏低时电机启动困难、电流上升，容易发热。过欠

压保护器的欠压设定可按空载与满载实测值取中，过流设定按电机额定电流留出余量，电压异常时先断电，避免电机长期低压运

行。

10. 家庭作坊与小型加工车间的单相设备

制鞋针车、箱包缝纫机、封口机、热转印机、包装机等单相设备集中在同一车间时，一台大功率设备启动就会拉低电压，影响同

排其他机台。按车间总进线配置后可对整排机台形成统一保护，也可在重点机台前单独加装，让越限动作发生在更靠近故障的那一

级，减少整条产线停机。

11. 物业与公共设施的单相辅助回路

电梯机房的单相控制与照明回路、水泵房控制箱、消防控制箱辅助电源、单元门禁与户外广告灯箱，多是长期通电、少人巡查的

点位。这类回路因电压异常断电，往往要等巡检才发现；重合闸与故障计数的作用，就是把“到场复位”变成“到场核查”。

适用边界：本机为单相装置，适用 AC 220V（或 DC 80–300V）、工作电流上限 63A 的回路。三相 380V 设备、超过 63A 的进

线，以及需要漏电保护与短路分断的场合，应按对应器件另行选型。配电箱内部改造与接线施工，请由持证电工按当地电气安装规范

执行。

四、GPS6-G05A 智能双显型过欠压保护器的主要参数

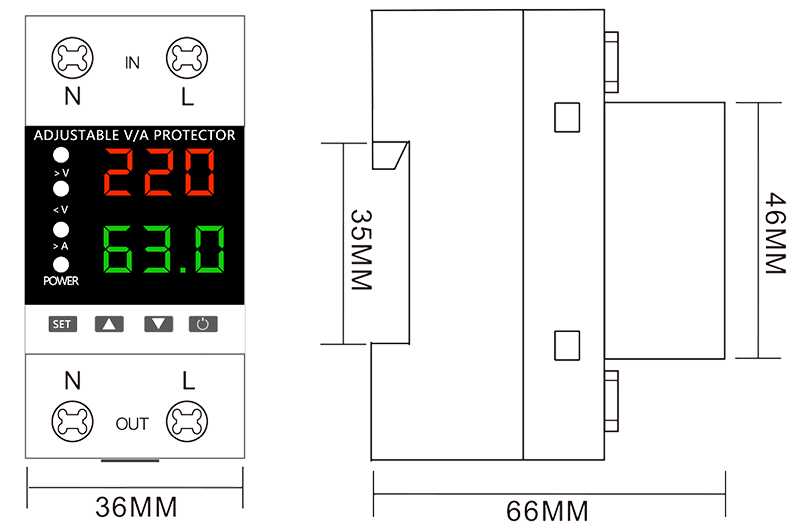

五、GPS6-G05A 智能双显型过欠压保护器的尺寸

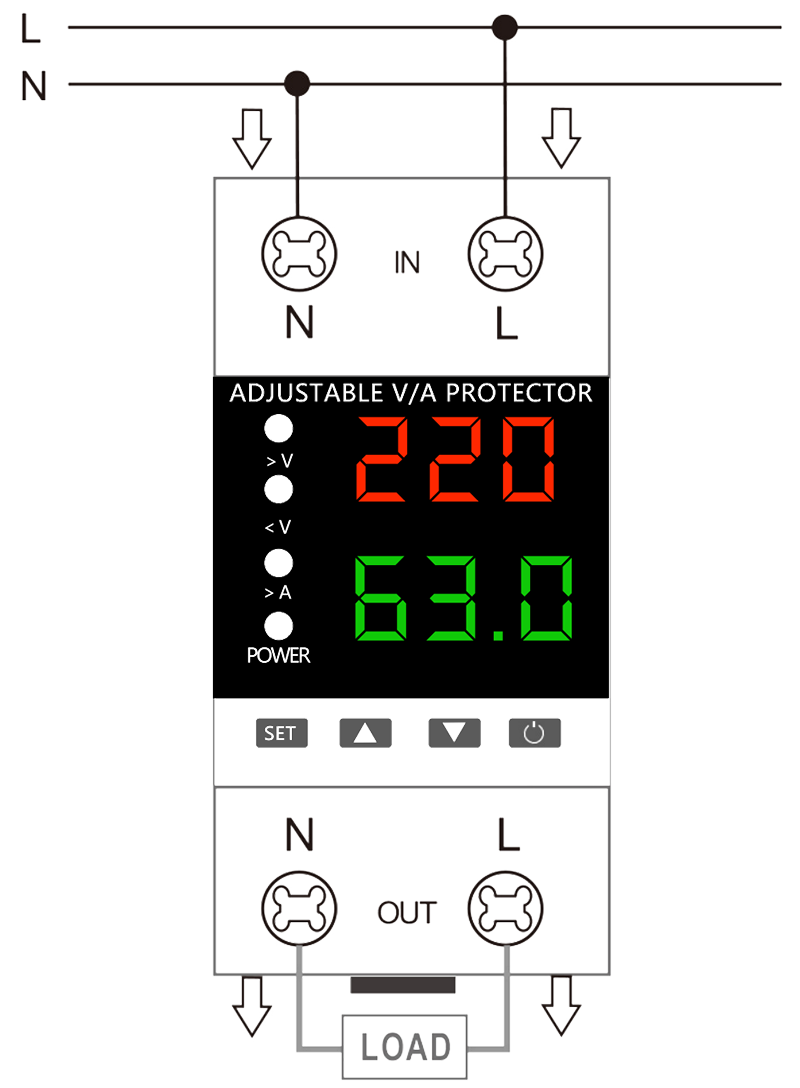

六、GPS6-G05A 智能双显型过欠压保护器的接线示例

七、GPS6-G05A 智能双显型过欠压保护器的常见问题与选购建议

以下问题来自选购与安装中常遇到的疑问，答复以本机说明书参数为准；涉及配电箱内部接线与改造，建议交由持证电工完成。

1. 自复式是什么意思，跳闸后还要手动复位吗

自复式指电压回到正常区间后装置自动重合闸送电，不必再到配电箱手动推闸。本机由 P-16 自动复位项控制，置于 on 即启

用；若习惯每次跳闸后先检查线路再送电，可关闭 P-16，或用 P-15 选手动模式。要注意的是，重合闸本身带有恢复时间（P-2 可

设 1–999s），电压未回到恢复值区间时不会送电。

2. 它和漏电保护器、空气开关有什么区别，能互相替代吗

三者分工不同：空气开关负责过载与短路分断，漏电保护器负责漏电保护，过欠压保护器负责电压越限时的断电与恢复。谁也不

能替代谁。本机虽有 1–63A 的过流保护设定，但说明书技术数据中未给出短路分断能力，短路与过载保护仍应由回路中的断路器

承担。

3. 40A 和 63A 怎么选，多少安合适

按回路负载与导线截面匹配，而不是一味取大。中小户型总进线或普通分支回路，40A 档通常够用；空调、电热水器、厨房电器

同时使用、总负荷偏大的入户回路，63A 档余量更足。只给单条分路加保护时，应按那一路的负载重新核算，规格大于线路承受能

力反而起不到应有的保护作用。

4. 过欠压保护器频繁跳闸是什么原因

常见原因有四类：电网电压确实越限（晚高峰偏高、线路末端偏低）；动作阈值设得过窄，轻微波动即触发；延时与恢复时间设

得过短，电压未稳定就反复通断；接线端子或主零线松动，接触不良引起电压异常。排查时先看面板指示灯区分过压还是欠压，再

看 P-11 的故障次数是否持续累加，然后核对设定值、适度增加延时，并检查端子紧固情况。若电网与接线均正常仍反复动作，应

联系电工检测装置本身。

5. 上进下出怎么接线，N、L 接错会怎样

本机为上进下出接线：上端 N、L 接电源进线，下端 N、L 接负载，与面板上的 IN、OUT 标识一致。N 线端子必须可靠接入，

接错或虚接会导致装置不能正常工作。换装旧件时先确认原配电箱的进线方向与导轨空位，避免买回来装不进去。

6. 装在总闸前还是总闸后，还需要断路器吗

建议装在总开关之后、分支断路器之前，作为整条回路的电压保护；回路中仍需保留断路器，用于短路与过载分断。安装位置以

配电箱实际空间与既有走线为准。

7. 数显双显款和普通款差在哪

普通款只有状态指示灯，判断异常要靠外接表计测量；本机双排数字同屏显示电压与电流，异常发生时的实际值可直接读到，调

试与事后排查都更快。直流供电时仅显示电压、不显示电流。

8. 过欠压保护器还有哪些叫法，搜索型号时容易混的词

同一类产品在电商标题和工程清单里叫法不一：自复式过欠压保护器、自恢复式过欠压保护器、过压欠压保护器、电压保护开

关、可调式电压保护器、数显过欠压保护器，指的都是电压越限时分断、恢复后自动重合闸的装置。“双显”“双数显”说的是电

压与电流同屏，“40A/63A”“2P”“1P+N”“导轨式”“上进下出”属于规格与安装说法，不改变保护原理。对单时抓这几组词就

能定位同类产品，但要注意区别：只写“过压保护器”的型号未必带欠压分断，标“漏电保护”的则属于另一类器件。

9. 选型速查

•家用 220V 总进线：按总负荷选 40A 或 63A 档，确认上进下出接线与导轨空位。

•电压波动大的农村、老旧小区：重点核对过压与欠压设定范围、5V 回差与恢复时间，按实测电压调阈值。

•无人值守的机房、基站、监控点位：开启 P-16 自动复位，用 P-11 故障次数作为巡检依据。

•光伏、储能等直流辅助回路：选 DC 80–300V 接入，注意此时仅显示电压。

•已有空开与漏保、只缺电压保护：按回路电流选规格即可，不必重复配置。
