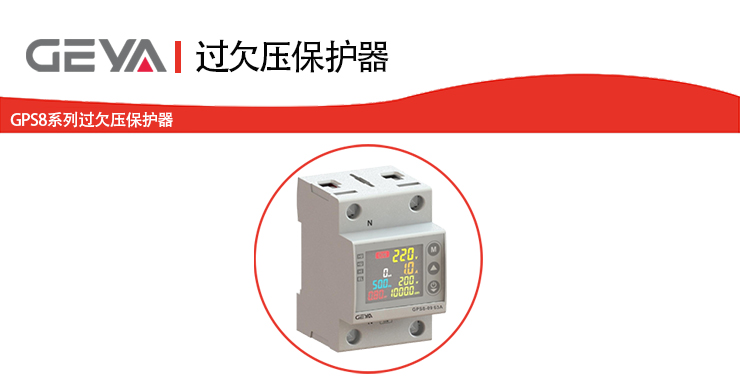

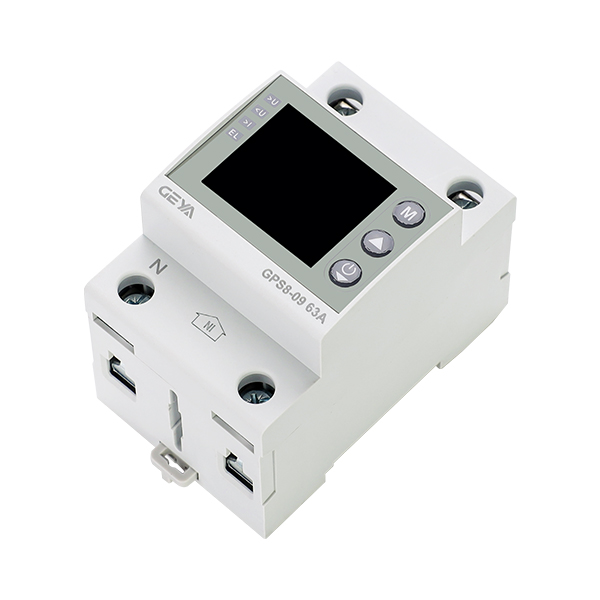

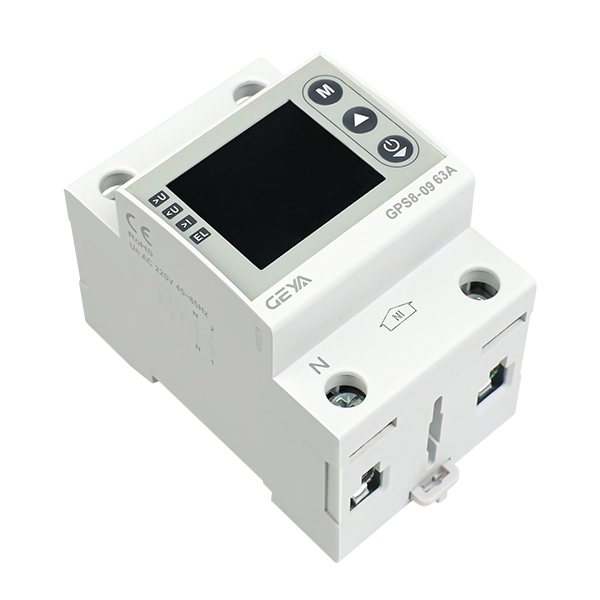

一、为什么选择GPS8-09型数显电压/电流保护器？

本品聚焦家用电气防火防护、智能精准监测、稳定自复保护三大核心性能，兼具防护、精准测算与稳定运行多重优势。产品硬件

用料扎实、核心算法，可适配复杂电网工况。对比市面普通低价保护器，其防护覆盖面更广、整机抗干扰能力更强，可有效应对零

线断相、电压波动、电流过载等各类电路异常，规避电路损坏、电气起火等安全隐患，适配绝大多数家庭配电系统的防护需求。

1、定制外观，材质耐用：

采用品牌专属开模设计，外壳选用PA6材质，结构紧实坚固，耐磨耐损。区别于行业通用模具与劣质塑料材质的普通产品，整机

结构稳定性更高，有效延长设备使用寿命。

2、足量硬件，运行稳定：

设备内部铜导线、接线片、继电器等核心配件均采用充足截面积设计，导电性能优异、负载承载能力强，从根源避免普通产品因

铜材截面不足导致的发热、跳闸、故障等问题，保障长期稳定运行。

3、双层板设计，抗干扰性强：

整机搭载双层线路板，相较于普通单层板设备，电路抗干扰性能大幅提升，可适应复杂多变的家用用电环境，有效避免信号干扰

引发的设备误动作、误保护，运行精准度更高。

4、真有效值测算，数据精准：

采用专业TRMS真有效值算法，突破普通产品平均值测量的局限。即便电网电压波形发生畸变，仍可精准采集、检测电压、电流

数据，大幅降低监测误差，保障电力数据真实有效。

5、双汇流排结构，接线稳固：

采用行业双汇流排设计，接线点位牢固、电流承载能力出色。对比无汇流排的普通保护器，接线不易松动，过载承载力与电路导

通稳定性更具优势。

6、超宽电压适配，防护：

设备支持450V峰值工作电压、400V常态工作电压，可精准应对零线断相、高压浪涌等电路故障。而普通产品工作电压仅

300V，无法适配高压异常工况，本品防护场景更广泛、容错率更高。

二、GPS8-09型数显电压/电流保护器的特点

1、全维度电气安全防护：

集成过压、欠压、过流、漏电四大核心保护功能，覆盖家用电路电压不稳、电流过载、线路漏电等常见故障，快速响应断电保

护，有效规避电气隐患，筑牢家庭用电安全防线。

2、个性化参数自定义：

支持过欠压阈值、过流数值、故障动作时间、自动复位时间等多项参数自由调节，可根据家电功率、用电环境、居住场景灵活

适配防护参数，适配不同家庭用电需求。

3、高精度智能电力监测：

内置专用高精度计量芯片，可实时采集并显示电压、电流、电网频率、功率因数、有功功率、累计用电量等核心电力数据，实现

家庭用电数据可视化、透明化智能监控。

4、智能自动复位防护：

作为主流自复型保护设备，电路故障排除、电网参数恢复正常后，设备可按照预设延时自动合闸复位，无需人工手动操作，兼顾

用电安全与日常使用便捷性。

5、高清彩屏可视化显示：

配备大尺寸彩色显示屏，整机运行数据、各项电力参数、故障类型及工作状态实时清晰展示，界面直观易懂，便于用户随时查看

设备运行工况。

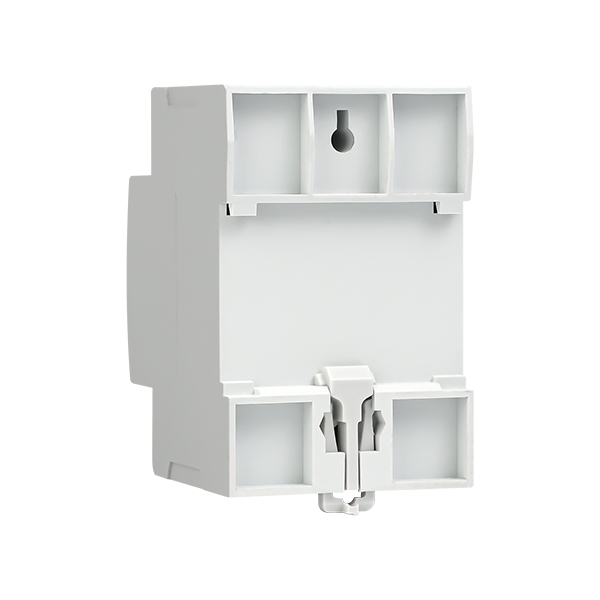

6、导轨式安装适配性强：

采用标准DIN导轨安装设计，安装方式简单、拆装便捷，适配家用配电箱常规安装规格，适配绝大多数家庭配电改造、新装场

景。

7、多功能手动操控模式：

支持手动开关机、故障手动复位、出厂设置恢复等多种操控方式，操作简单灵活，可适配设备调试、故障排查、日常运维等不同

使用场景。

三、GPS8-09型数显电压/电流保护器的的应用

本品是家庭配电场景的热门智能防护设备，广泛适配各类家用电器与全屋配电系统，主打全屋电路安全防护、智能电力监控、电

气隐患预防，可抵御过压、欠压、过流、漏电等各类电路故障，实时监测用电数据，有效规避设备损坏、电气起火等安全风险，适

配多场景家用用电防护，具体应用案例如下：

1、全屋总电路防护：

可安装于家庭入户配电箱总路位置，对全屋整体电路进行实时监测与保护，有效应对电网电压波动、零线断相、入户线路漏电、

过载等突发故障，守护全屋用电基础安全。

2、大功率家电专项防护：

适配空调、热水器、冰箱、洗衣机、电磁炉等大功率常用家电，可精准规避家电启动、运行过程中出现的电流骤增、电压不稳、

线路漏电等问题，避免大功率电器因电路异常烧毁、故障，延长家电使用寿命。

3、居家日常用电监测：

适合普通家庭日常用电场景，实时精准显示用电量、功率、电压、电流等数据，方便用户直观掌握家庭用电情况，适配居家节电

管控、日常用电自查需求。

4、老旧电路改造防护：

针对老旧小区电路老化、线路承载力不足、电压不稳定等问题，可作为改造配套防护设备，解决老旧电路易漏电、易过载、频繁

跳闸等问题，提升老旧居家配电系统的安全性与稳定性。

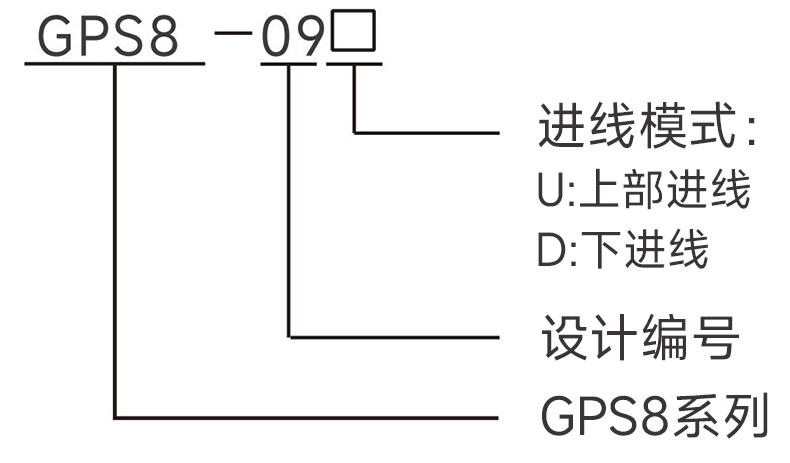

四、GPS8-09型数显电压/电流保护器的的型号说明

(1).GPS8系列自复式数显电压/电流保护器

(2).设计序号

(3).接线方式：U：上进下出；D：下进上出

五、GPS8-09型数显电压/电流保护器的的主要参数

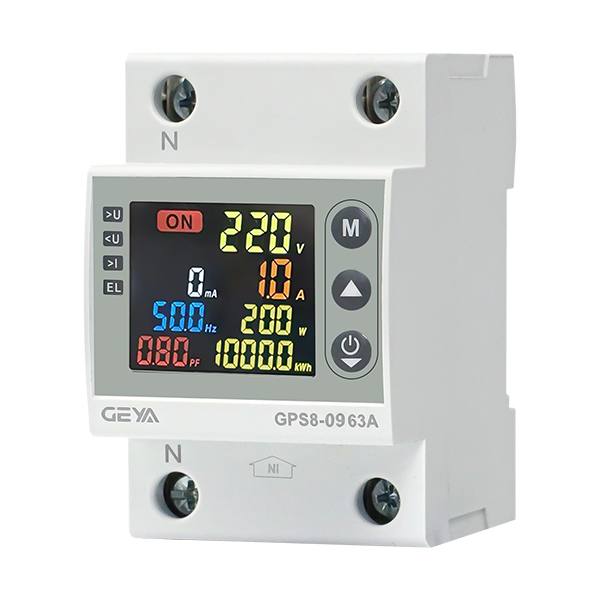

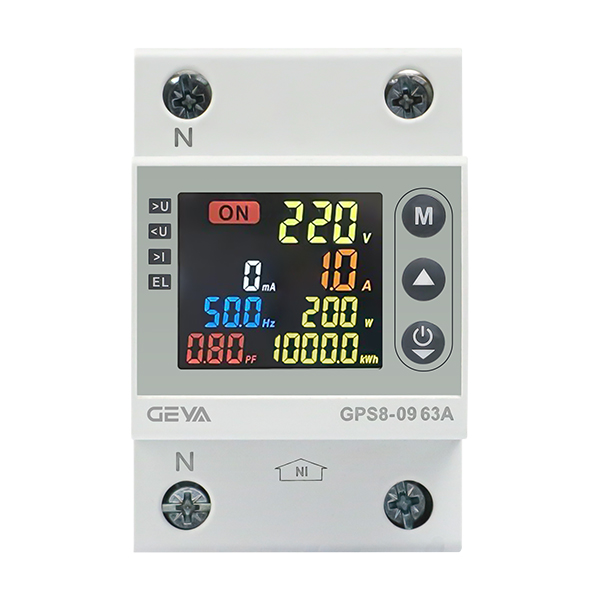

六、GPS8-09型数显电压/电流保护器的的面板

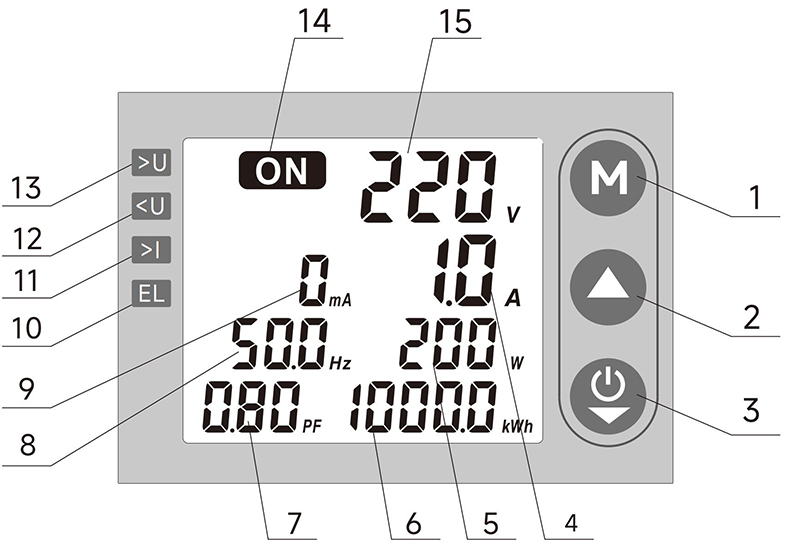

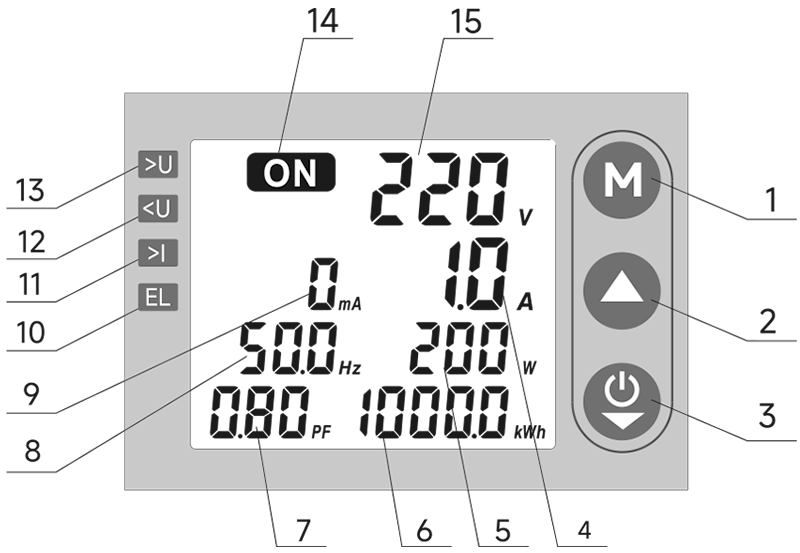

(一).面板说明

1：按住该按键3秒后进入设置界面，修改完设置后，任意时刻可以按住该按键3秒后退出并保存设置。

2：（1）在设置界面时用来增加数值。

     （2）退出设置后，可用于手动开启或关闭负载。

3：（1）在设置界面时用来减少数值。

     （2）在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。

     （3）当设置关闭自动复位时，发生故障保护后，可以通过按这个按键复位。

4：电流值

5：功率

6：电量消耗

7：功率因数

8：频率

9：漏电流

10：漏电故障指示

11：过流故障指示

12：欠压故障指示

13：过压故障指示

14：开关状态指示

15：电压值

(二).参数设置

(三).面板设置

1、设置方法

2、手动开/关

在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。

3、上电延时和复位延时

在产品通电和故障复位期间，产品将根据设定的延迟时间倒计时并显示，当倒计时结束时进入运行状态。

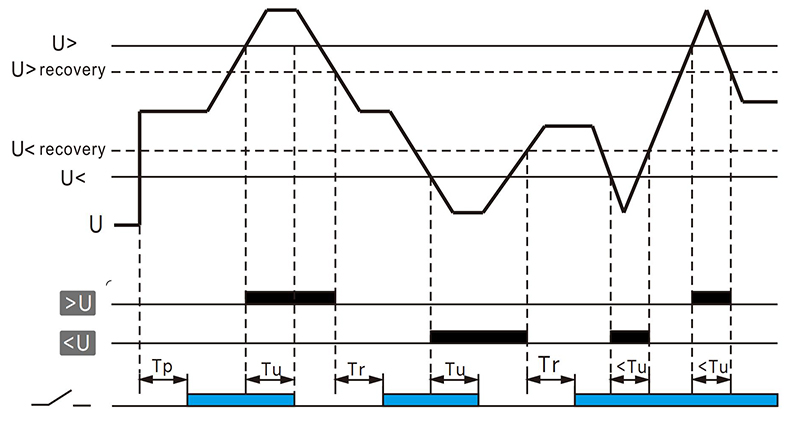

七、GPS8-09型数显电压/电流保护器的功能图

当发生过压 / 欠压故障时，保护器会自动断电；当电压恢复正常后，保护器将经过复位延时 (Tr) 自动重新合闸通电，且过压、

欠压值可被设定。

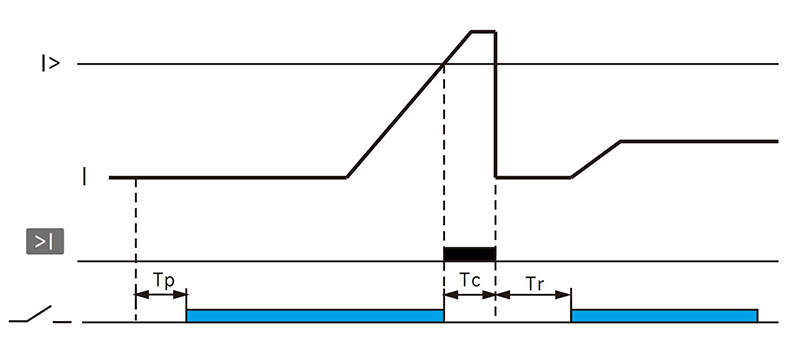

当电流值超过设定的电流值并持续时间达到Tc时，保护器将关闭，并在延迟(Tr)后开始重置。重置时间结束后，它将再次开启。

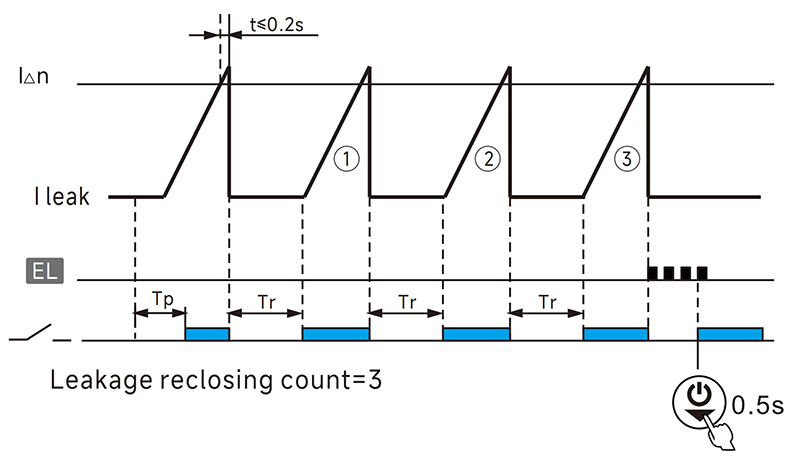

当电路的泄漏电流超过设定的泄漏电流值时,保护器将自动断开您可通过设置来关闭泄漏保护功能,保护器将根据设定的重合次数

进行复位若次数超出设定值,保护器将不会重新闭合,并由泄漏电流指示灯予以指示您可通过按下开/关按钮进行复位,保护器的重

合次数可设置为ON以永久激活重合功能。

Tp:上电延时时间(2~600s)

Tr:复位延时时间(2~900s)

Tu:过/欠压动作时间(0.1~10s)

Tc:过流动作时间(2~600s)

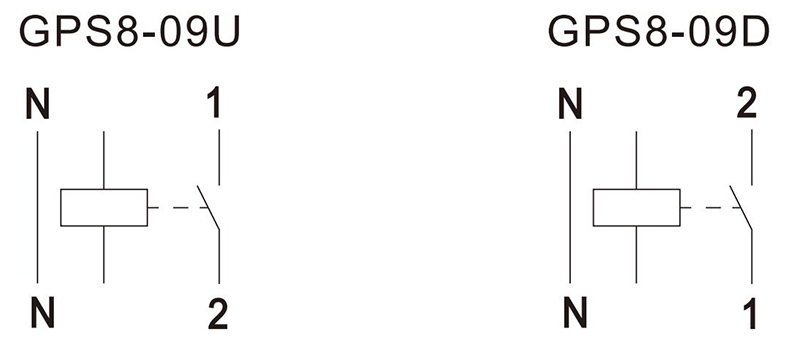

八、GPS8-09型数显电压/电流保护器的接线图

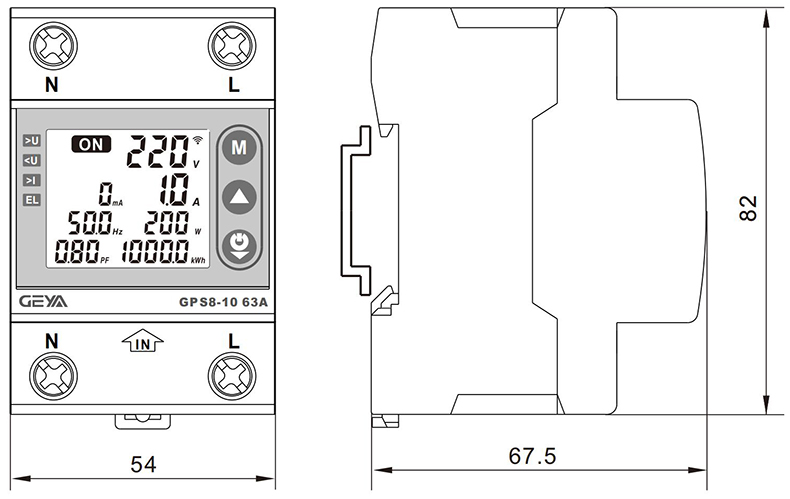

九、GPS8-09型数显电压/电流保护器的尺寸图
