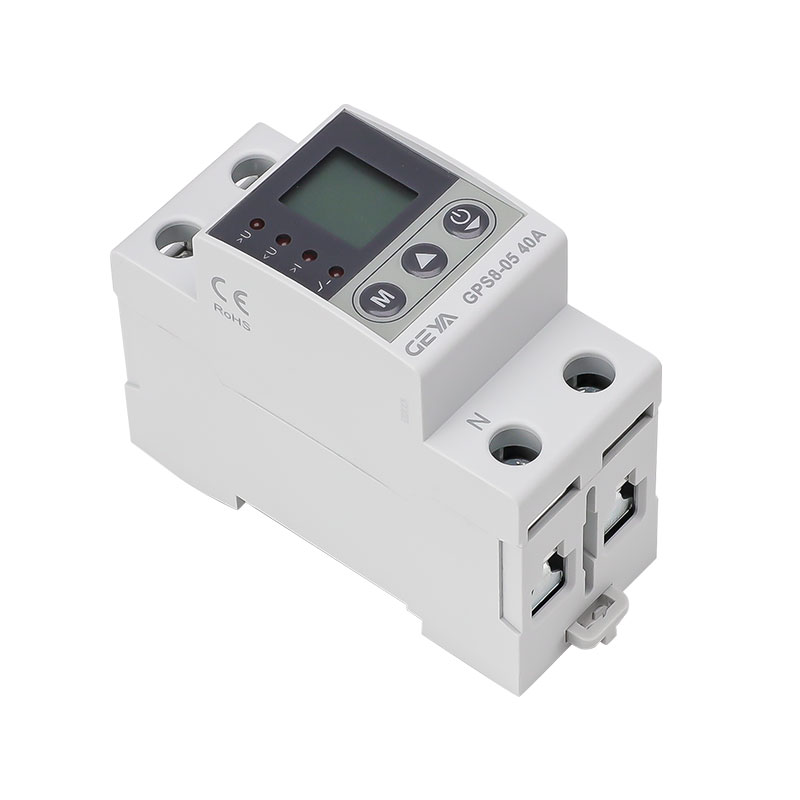

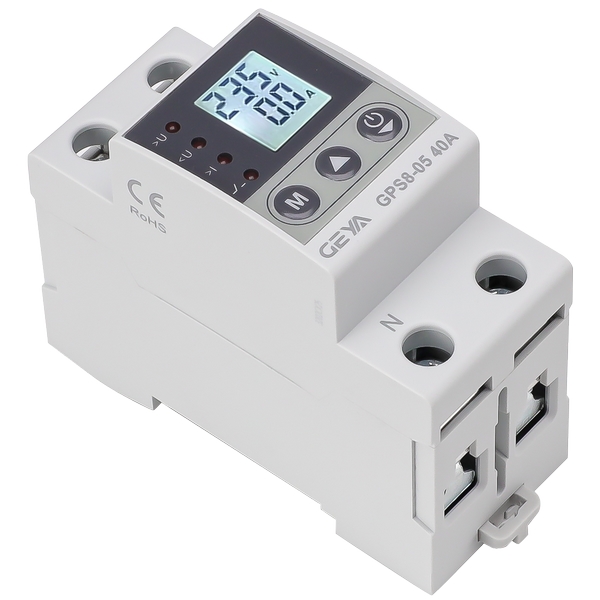

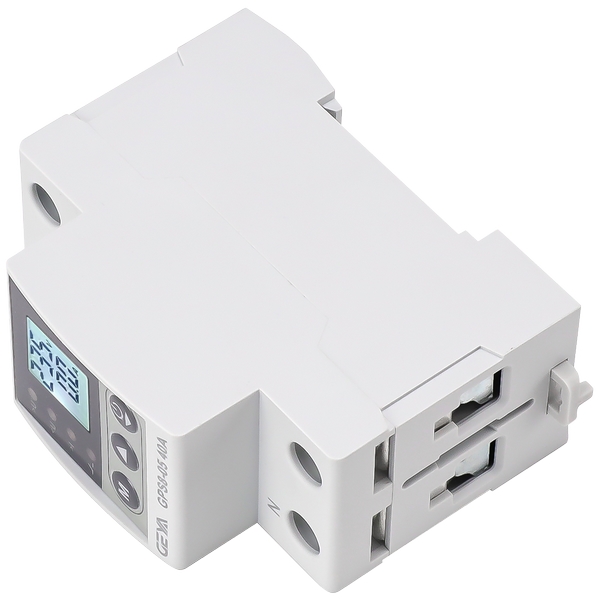

一、为什么选择GPS8-05型数显电压/电流保护器？

相较于市面上低成本同类产品，GPS8-05型数显电压/电流保护器在材质选用、结构设计、测量精度及保护性能上均具备优势。

产品核心部件配置扎实，抗干扰能力，测量精准且保护，同时兼顾安装便捷性与操作简易性，既能作为家庭用电的“安全守门

人”，也能完美适配小型工业场景，兼具实用性与可靠性，可有效规避各类用电安全风险。

1. 外壳品质优良：

采用设计开模工艺，外壳选用PA6工程塑料，质地坚韧、绝缘性能优异，相较于低成本产品的共用模具及劣质塑料，使用寿命更

长、安全防护性更优，可适配家用配电箱、小型工业配电箱等多种安装场景，适配性广泛。

2. 内部部件扎实：

内部铜导线、接线片、继电器均采用足截面积设计，导电性能稳定，载流能力强劲，有效避免了低成本产品因铜截面积不足引发

的发热、接触不良等问题，切实保障电路安全运行，降低故障发生率。

3. 抗干扰性能出色：

线路板采用双层板设计，可有效屏蔽各类信号干扰，电路运行稳定，相比低成本产品采用的单面板设计优势明显，尤其适合对电

路稳定性要求较高的办公区域、小型加工厂等场景使用。

4. 测量精准稳定：

采用真有效值算法（TRMS），即便遇到电压波形畸变的情况，也能精准测量电压、电流数值，彻底解决了低成本产品采用平均

值测量方式导致的误差问题，可实时精准监测电压电流波动，及时响应各类用电异常。

5. 接线能力更强：

采用双汇流排专属设计，布线更规范合理，接线容量更大，操作便捷性大幅提升，而低成本产品普遍无汇流排设计，接线能力薄

弱，该设计可轻松适配多回路接线需求，提升安装与使用效率。

6. 保护范围更广：

工作电压可达400V（值450V），当发生零线断相故障时可快速实现有效保护，而低成本产品工作电压仅300V，保护场景受

限，该产品能更好地应对老旧小区、农村自建房等电压异常高发场景，防护更。

二、GPS8-05型数显电压/电流保护器的特点

1.  数显清晰直观：

采用LED数字显示面板，可实时清晰显示电压、电流数值，设备故障状态也能通过显示面板直观呈现，方便用户实时掌握用电状

态，有效解决了传统保护器无法直观查看电压电流实时数据的痛点。

2. 参数可灵活设定：

过压、欠压、过流动作值及各类动作延时时间均可根据实际需求灵活设定，操作便捷高效，可针对家用、商用、工业不同场景的

用电需求，精准调整保护参数，适配性更强。

3. 具备电能计量功能：

集成电能计量模块，可实时显示电量、有功功率，方便用户精准掌握用电情况，实现保护与计量双重功能，无需额外搭配电能计

量器件，有效降低用户使用成本。

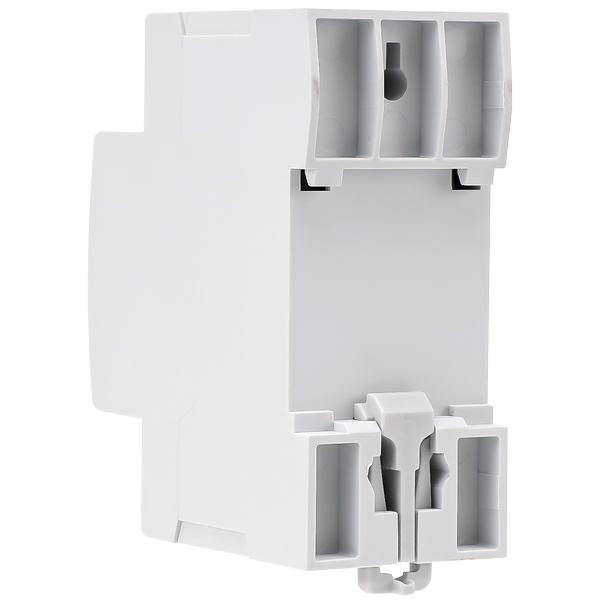

4. 安装便捷高效：

适配35mm标准导轨安装，符合IEC/EN 60715标准，产品体积小巧（82×36×68mm），重量仅135g，不占用过多安装空间，

可轻松适配各类导轨式配电箱安装，大幅提升安装效率。

5. 保护响应及时：

过压动作延时范围0.1s~10s，过流动作延时范围2s~600s，可快速响应用电异常，及时切断电路，限度减少用电设备损坏风

险，有效防护电器因电压电流异常烧毁，降低维修成本。

6. 运行稳定可靠：

测量误差≤1%，功耗低至AC max.3VA，电气寿命与机械寿命远超行业标准，适应多种复杂环境，工作温度范围

为-20℃~+55℃，海拔≤2000m均可稳定运行，可适配户外、低温、高温等各类复杂工况。

7. 操作人性化：

具备上电延时、故障复位功能，支持手动开启/关闭开关，参数设置完成后，可通过长按按键快速保存并退出，60秒无操作可自

动退出设置模式，同时支持自动复位、手动复位两种模式，适配不同用户的使用习惯。

三、GPS8-05型数显电压/电流保护器的应用

1.  家用设备保护：

作为家用自复式过欠压保护器，适用于冰箱、空调、洗衣机、电视机等各类家用电气设备，可有效防护设备因过压、欠压、过流

导致的损坏，尤其适合老旧小区、农村自建房等电压异常高发场景，能有效应对零线断相、电压波动等问题，保障家庭用电安全。

2. 小型商铺用电保护：

可安装于便利店、理发店、小型超市等场所的配电箱内，作为商用配电箱保护器件，保护各类商用电器，避免因电压、电流异常

造成的设备故障和经济损失，保障商铺正常经营。

3. 办公区域用电保护：

适配办公室、写字楼等办公场景，可有效保护电脑、打印机、复印机等办公设备，实时监测电压电流波动，及时排查用电隐患，

保障办公设备正常运行，避免因用电异常影响工作进度。

4. 小型工业设备保护：

可广泛应用于小型加工厂、作坊等工业场景，作为小型电机保护专用器件，有效保护小型电机、水泵等设备，防止因过流、过压

导致的设备烧毁，降低设备维护成本，提升生产效率。

5. 民宿及小型住宿场所保护：

适配民宿、小型旅馆等住宿场景，安装于户内配电箱中，保护房间内各类电器设备，为住宿人员提供安全、稳定的用电环境，契

合《住宅建筑电气设计规范》相关要求，保障住宿安全。

6. 户外小型设备保护：

可用于户外照明、小型充电桩等户外小型用电设备，具备优异的环境适应性，能有效防护电压波动带来的设备损坏，作为专业户

外用电保护器件，在各类户外场景中均可稳定发挥保护作用。

四、GPS8-05型数显电压/电流保护器的选型

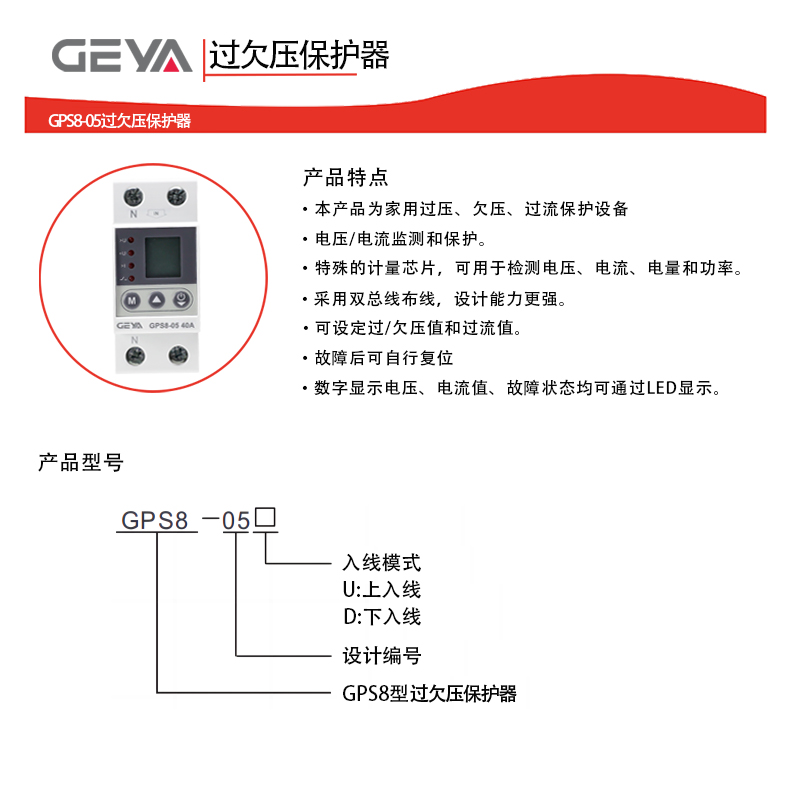

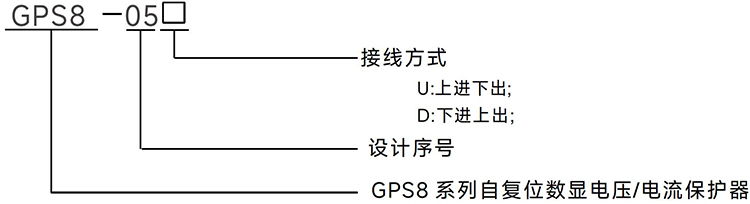

(1).GPS8系列自复式数显电压/电流保护器

(2).设计序号

(3).接线方式：U：上进下出；D：下进上出

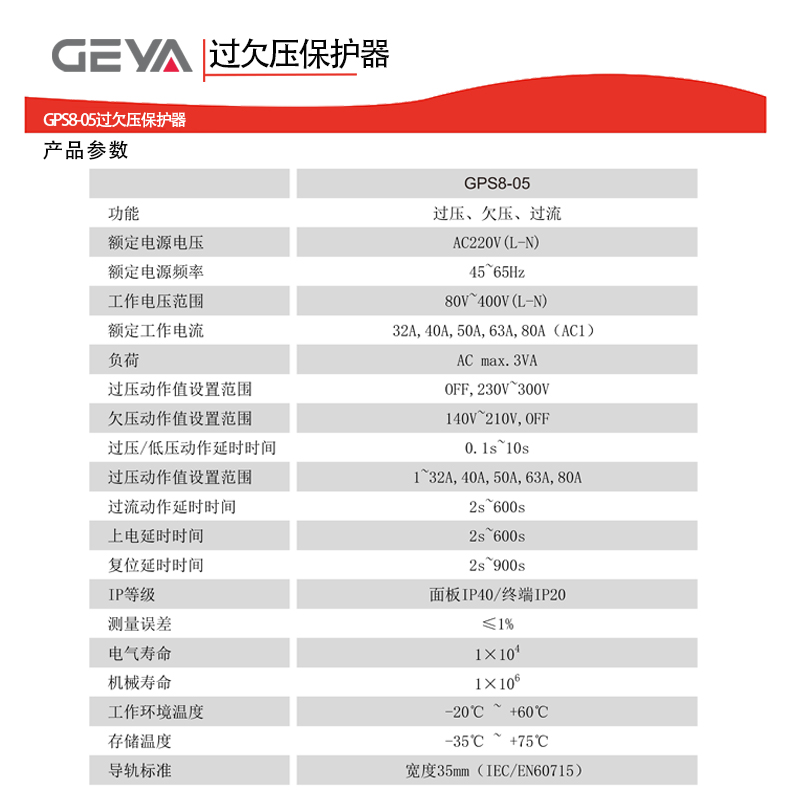

五、GPS8-05型数显电压/电流保护器的技术参数

六、GPS8-05型数显电压/电流保护器的面板与设置

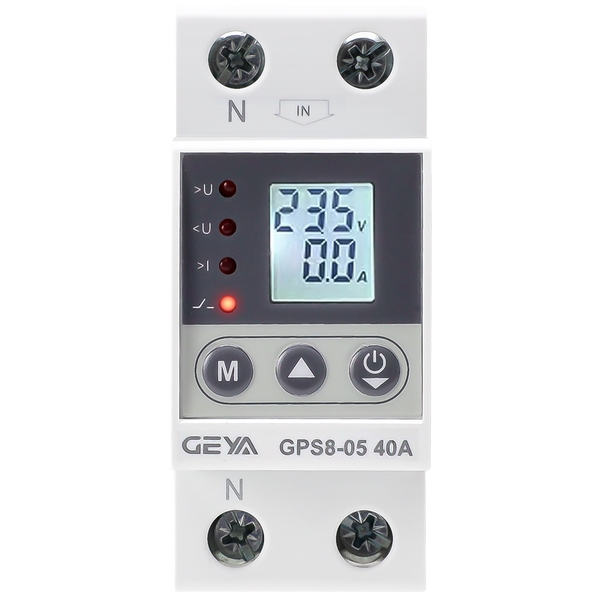

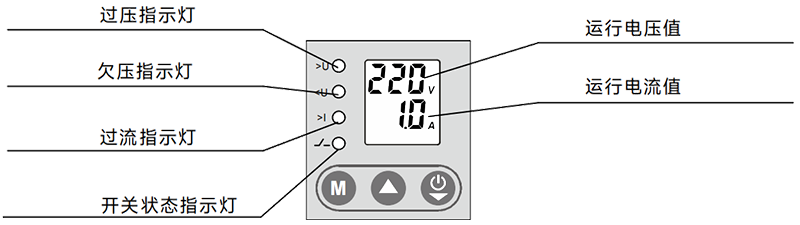

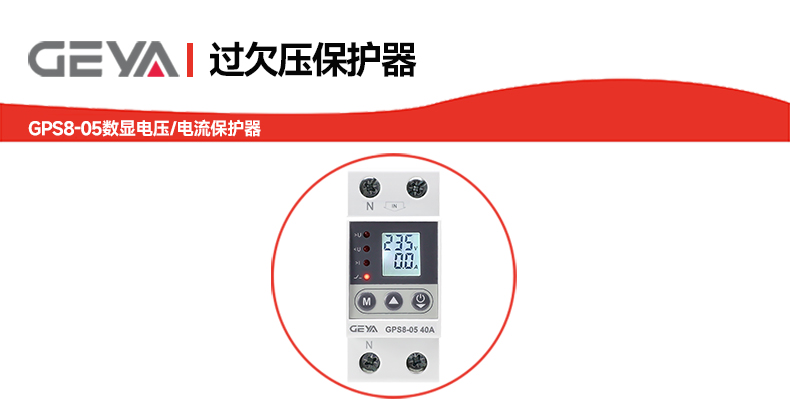

产品面板：

	按住该按键3秒后进入设置界面，修改完设置后，任意时刻可以按住该按键3秒后 退出并保存设置。
	在设置界面时用来增加数值。
	1、在设置界面时用来减少数值。
	2、在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。
	3、当设置关闭自动复位时，发生故障保护后，可以通过按这个按键复位。

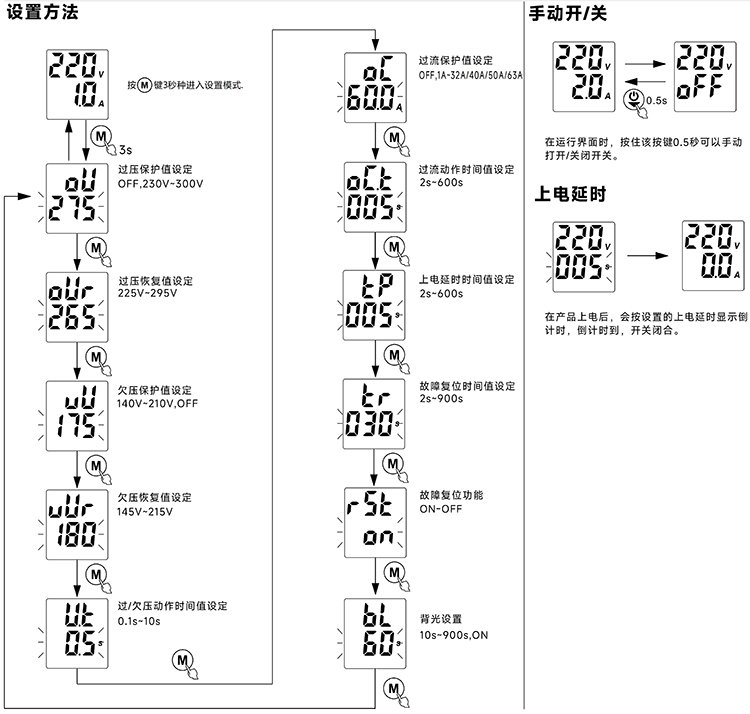

参数设置：

设置方法：

1、页面设置

2、手动开/关

在运行界面时，按住该按键 . 秒可以手动 0 5 打开/关闭开关。

3、上电延时

在产品上电后，会按设置的上电延时显示倒计时，倒计时到，开关闭合。

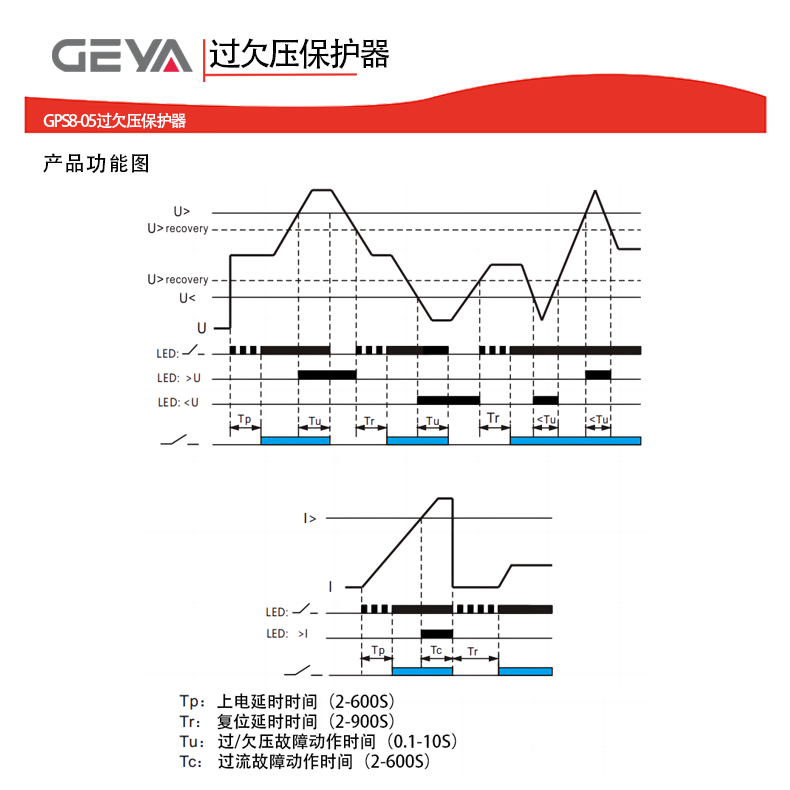

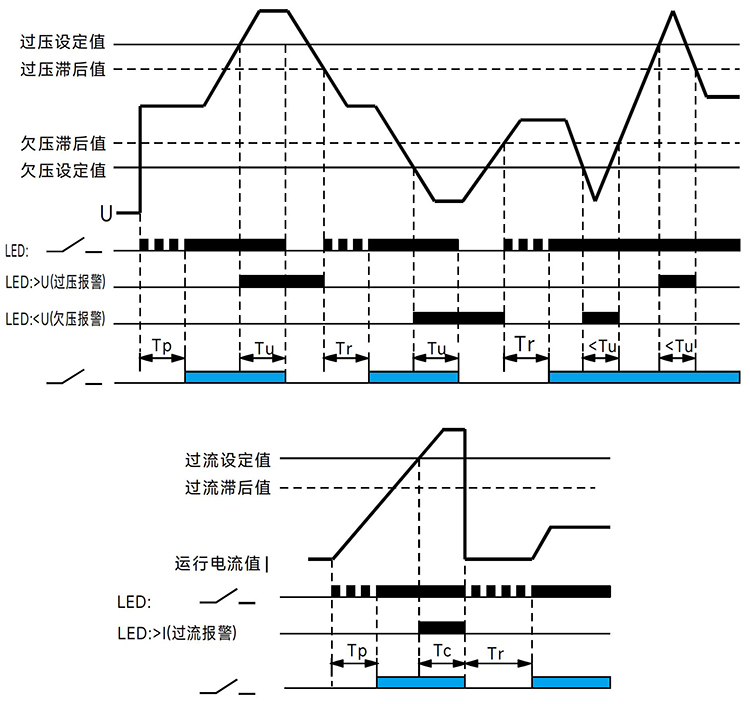

七、GPS8-05型数显电压/电流保护器的功能图

八、GPS8-05型数显电压/电流保护器的接线图

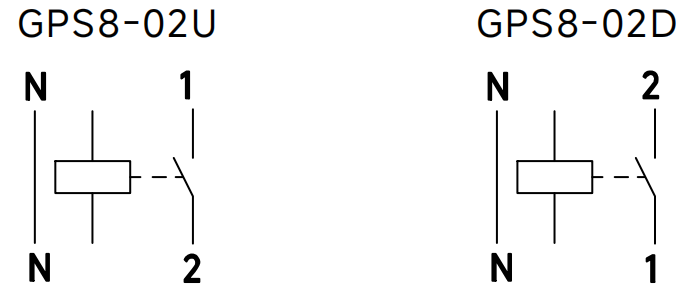

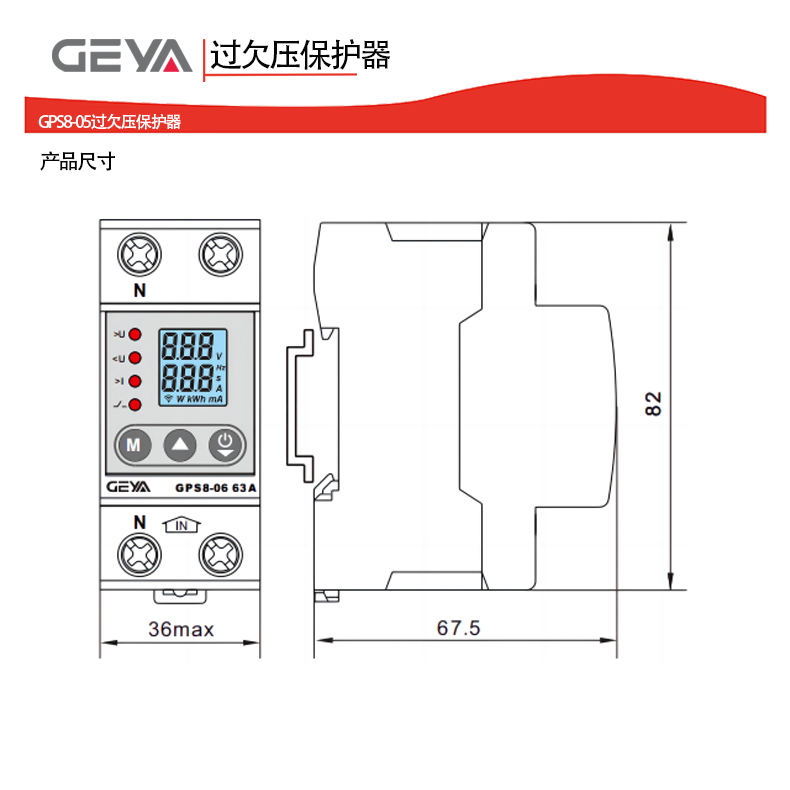

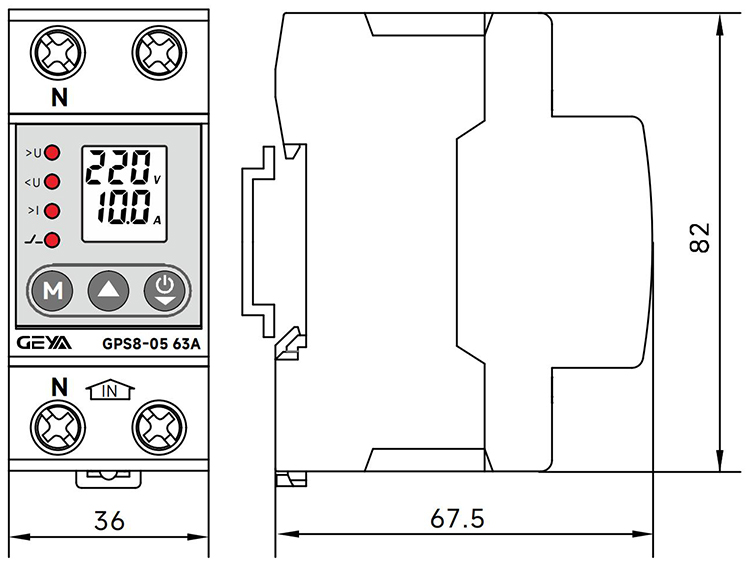

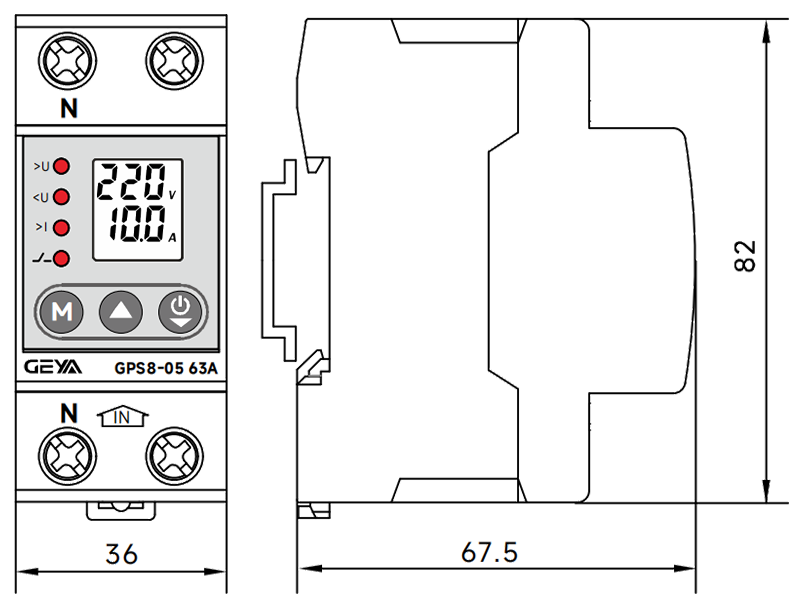

九、GPS8-05型数显电压/电流保护器的尺寸
