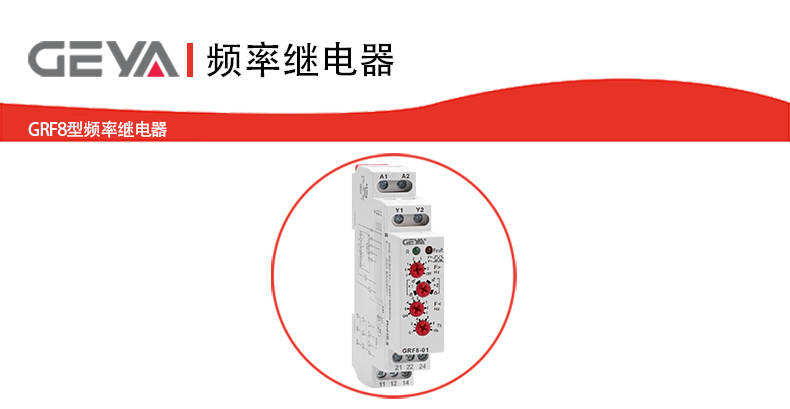

GRF8-01型频率继电器

GRF8-01型频率继电器以精准监测、快速响应和灵活配置为核心优势，是现代化电力

系统不可或缺的智能卫士。无论是传统发电领域还是新能源应用场景，都能为用户构建起

坚固的频率安全防线。

GRF8-01型频率继电器产品特点：

1、‌双重电源监控机制‌

GRF8-01不仅实时监测外部电源频率，还具备对自身工作电源的持续监控功能。这一

设计有效避免了因设备内部电源异常导致的监测失效，从源头提升系统可靠性，监控

无死角。

2、‌智能频率切换适配‌

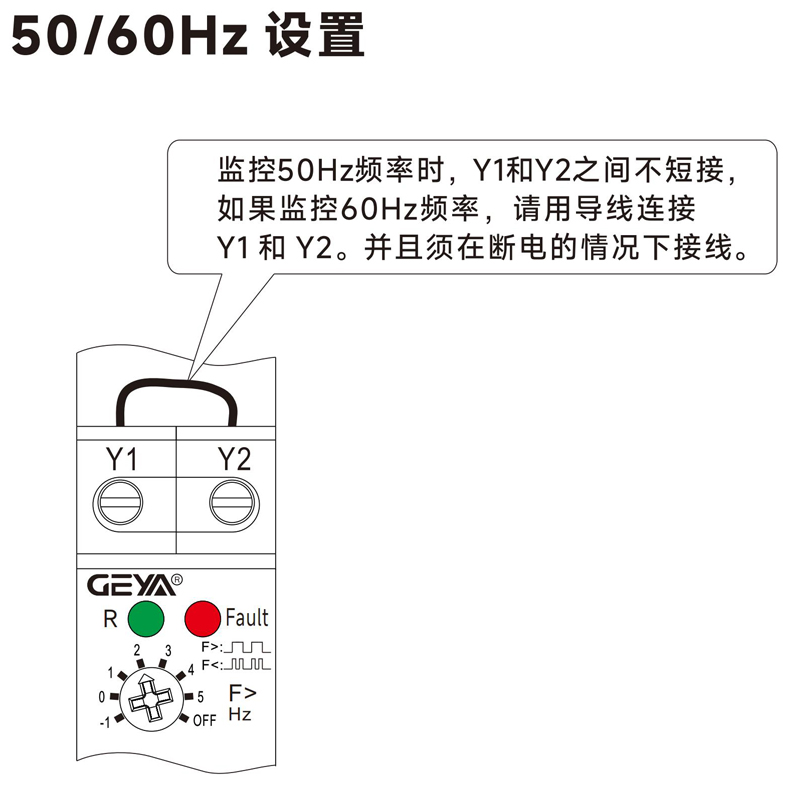

内置50Hz/60Hz双模式可调配置，通过面板拨码开关即可快速切换，完美适配全球不

同地区的电网标准。无论是欧洲工业设备还是亚太地区发电机组，均可无缝兼容，扩

展设备应用场景。

3、‌多状态可视化诊断‌

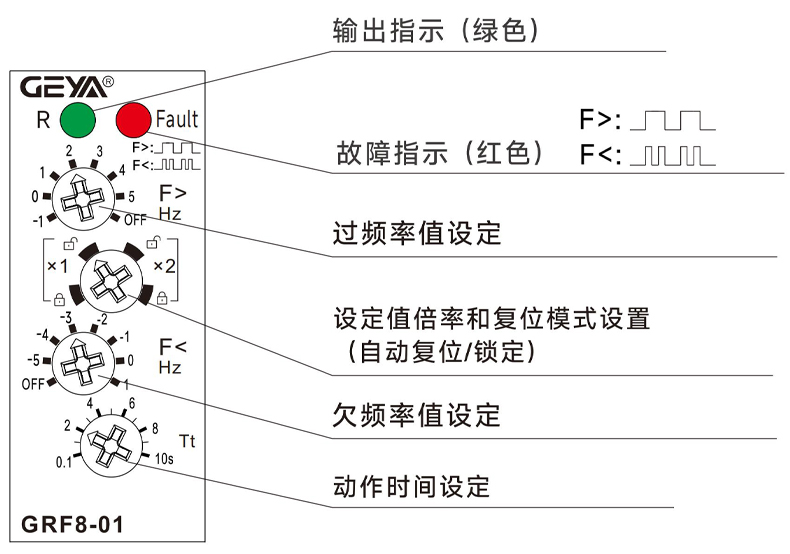

创新采用LED指示灯系统：绿色、红色，结合频闪编码技术，支持21种故障类型快速

识别。配合透明观察窗设计，运维人员可在10米外直观掌握设备状态，大幅缩短故障定

位时间。

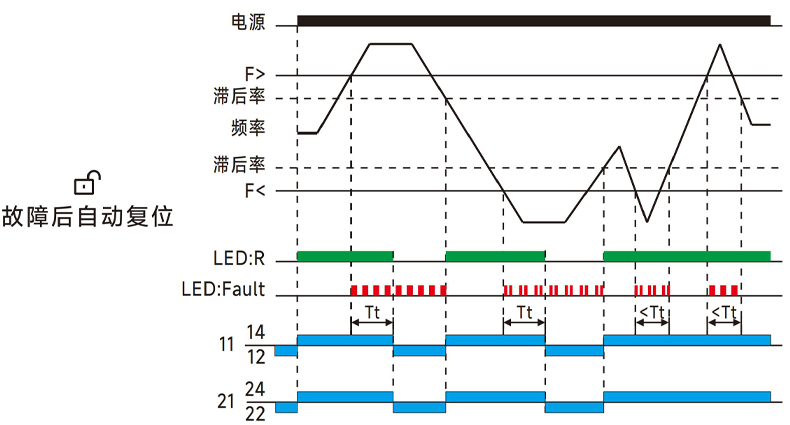

4、‌双模式故障恢复系统‌

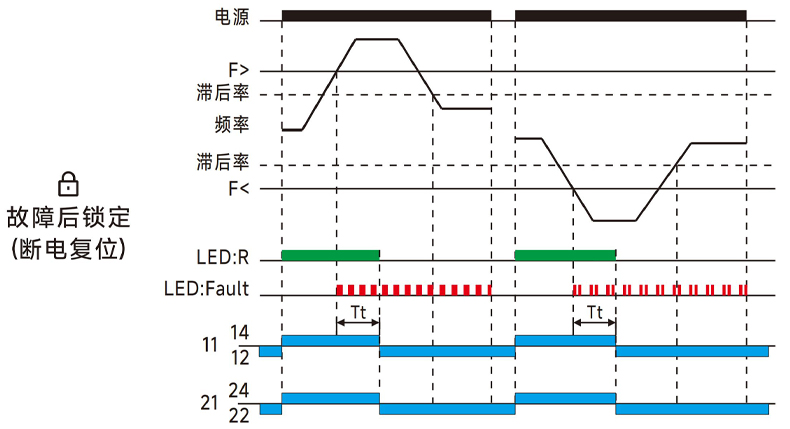

业界机械旋钮式恢复模式选择器，提供「故障锁定」与「自动复位」两种策略。

锁定模式关键系统故障后维持安全状态等待人工干预；自动复位模式可调延迟重启，

特别适合无人值守发电站。旋钮采用IP20防护等级，适应高粉尘潮湿环境。

GRF8-01型频率继电器产品应用：

作为电力系统的频率守护者，GRF8-01在以下领域表现：

1、‌发电机组监控‌：实时检测柴油/燃气发电机输出频率，当波动超出±2%设定阈值时，

0.1秒内触发保护机制，防止设备损毁

2、‌微电网系统‌：在风光储一体化系统中实现多电源频率同步，并网切换时的相位精

准匹配

3、‌工业生产线‌：为精密加工设备提供频率异常预警，避免因电网波动导致的产品批次缺

陷

4、‌船舶电力系统‌：通过EN60945认证，适应海上潮湿盐雾环境，保障舰船辅机供电稳定

性

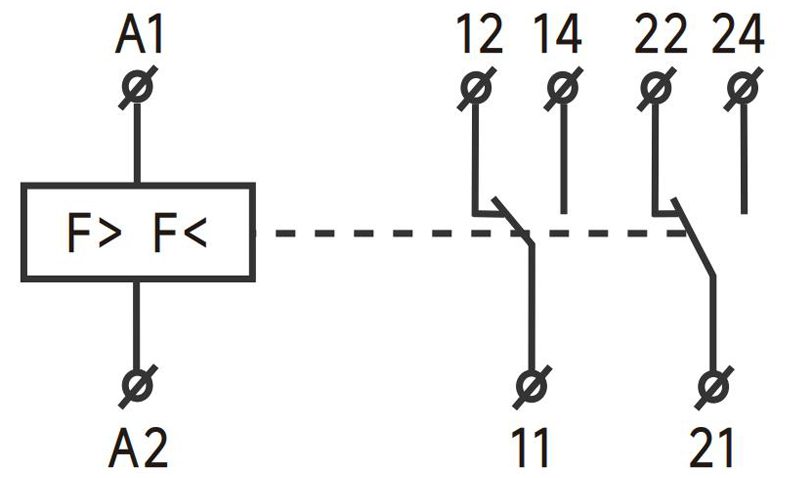

2×SPDT：Ith:8A;AC-15:Ue/le:250V/1.5A

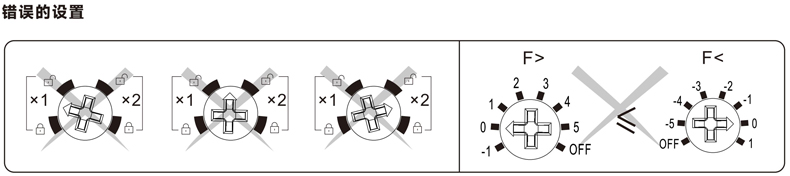

旋钮箭头如果没有对着刻度是无效设置，2个LED会同时闪烁，输出继电器常开点断开。

过频率设定值要大于欠频率设定值，过频率设定值和欠频率设定值的设置不能同时设为

OFF，否则2个LED会同时闪烁，输出继电器常开点断开。
