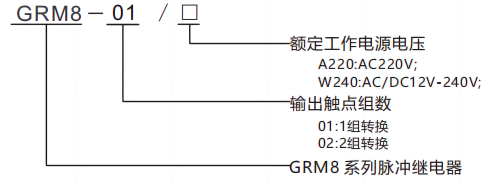

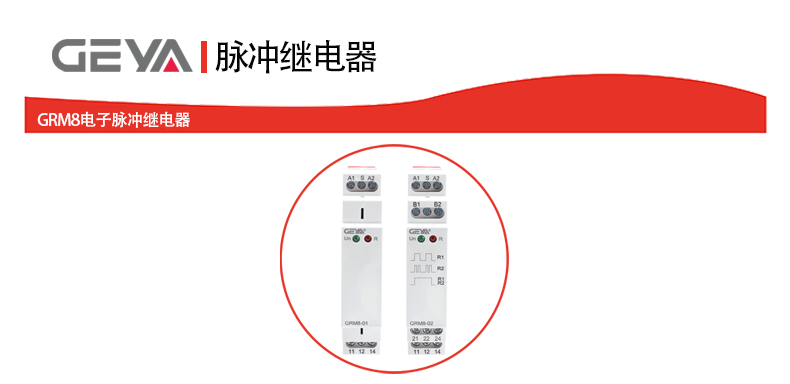

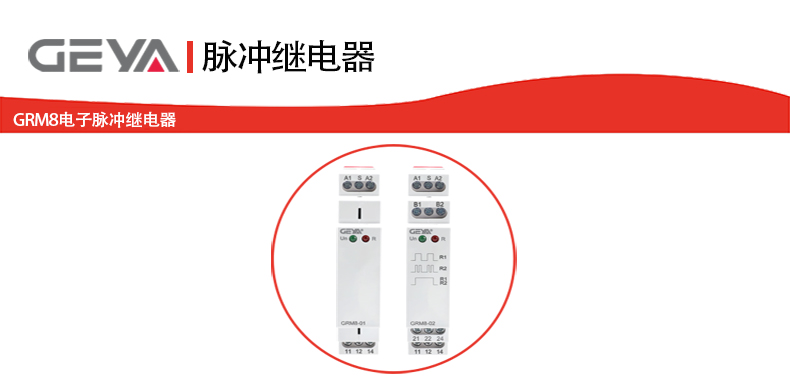

GRM8系列脉冲继电器

在需要多点控制的场景中（如大型办公区、楼梯间、长廊、智能家居等），传统多路

开关系统需铺设大量线缆且成本高昂。GRM8系列通过脉冲触发机制，仅需两芯控制线

即可连接任意数量的控制点，大幅降低安装复杂度与施工成本，是替代传统3路开关方案

的理想选择。

GRM8系列脉冲继电器产品优势：

1、布线简化：单路控制线替代复杂多路布线

2、扩展灵活：支持无限量控制点位扩展

3、经济高效：节省线材成本与安装工时

4、兼容性强：适配多种电压环境与开关类型

5、空间优化：紧凑设计提升配电箱空间利用率

GRM8系列脉冲继电器产品特点：

1、宽电压适配

- 提供AC 220V及AC/DC 12V~240V双电压规格，满足不同电气环境需求，尤其适

用于交直流混合应用场景。

2、氖灯开关兼容性

- AC 220V版本可直接匹配带氖灯指示的墙壁开关，实现开关状态可视化。

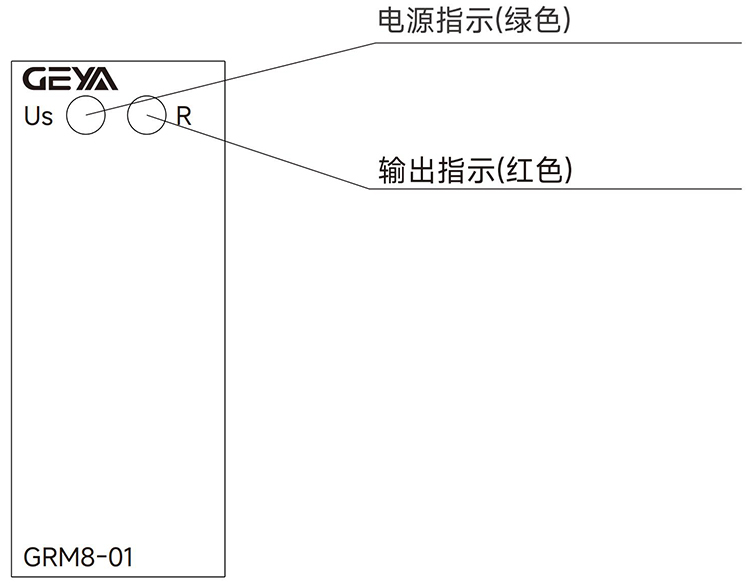

3、运行状态可视化

- 内置双色LED指示灯，实时显示继电器通断状态，便于设备调试与故障排查。

4、高密度安装设计

- 采用超薄机身（宽度仅18mm）及标准35mm卡轨安装方式，节省配电箱空

间，支持密集型排布。

5、稳定长寿命

- 机械寿命达10万次以上，触点材料经工艺处理，高频操作下的电气稳定

性。

GRM8系列脉冲继电器产品应用：

1、多点位照明控制

- 适用于长廊、楼梯、大型会议室等需多处控制的照明系统，通过并联多个按钮开

关，实现"单点触发，全局响应"的便捷操作。

2、智能家居集成

- 兼容智能控制模块（如PLC、IoT终端），可作为智能灯光系统的底层执行单元，支

持远程/定时控制功能扩展。

3、商业节能改造

- 在商场、仓库等大面积照明场所，通过简化布线与集中控制，降低改造成本并实现

分区能耗管理。

4、工业设备控制

- 适用于需要多点启停控制的电机、风机等设备，减少控制柜线路复杂度，提升系统

维护效率。

5、环境适配

- DC 12~240V宽压版本可满足低压安全场所（如浴室、游泳池）及车载/船舶电气

系统的控制需求。

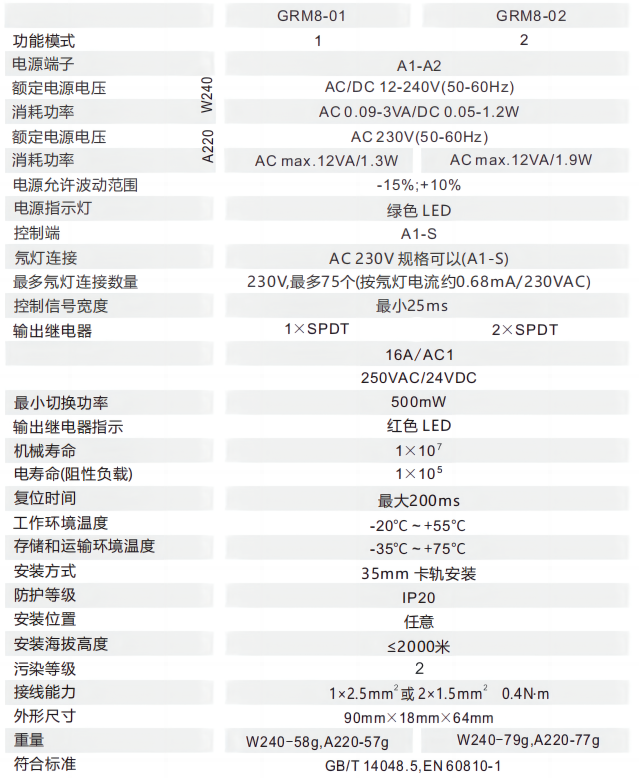

GRM8系列脉冲继电器技术参数：

功能模式

电源端子

额定电源电压

消耗功率

额定电源电压

消耗功率

电源允许波动范围

电源指示灯

控制端

氖灯连接

氖灯连接数量

控制信号宽度

1×SPDT

16A/AC1

250VAC/24VDC

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

复位时间

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

接线能力

外形尺寸

重量

符合标准

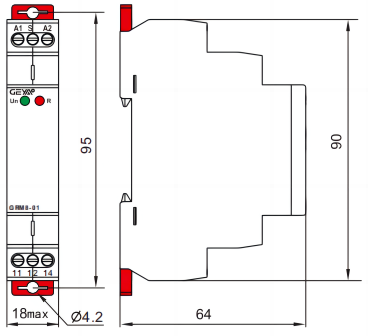

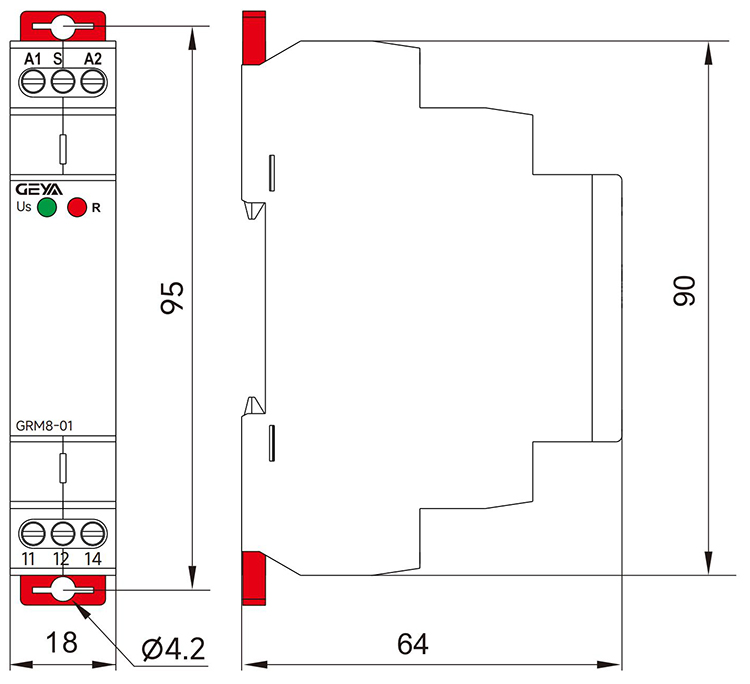

GRM8系列脉冲继电器产品尺寸：

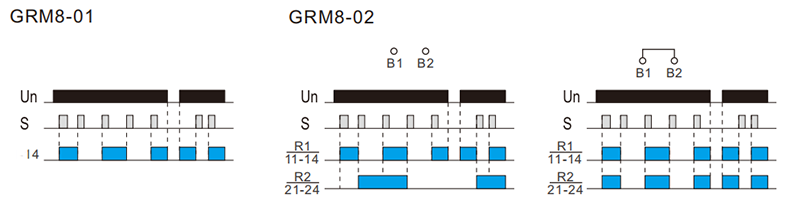

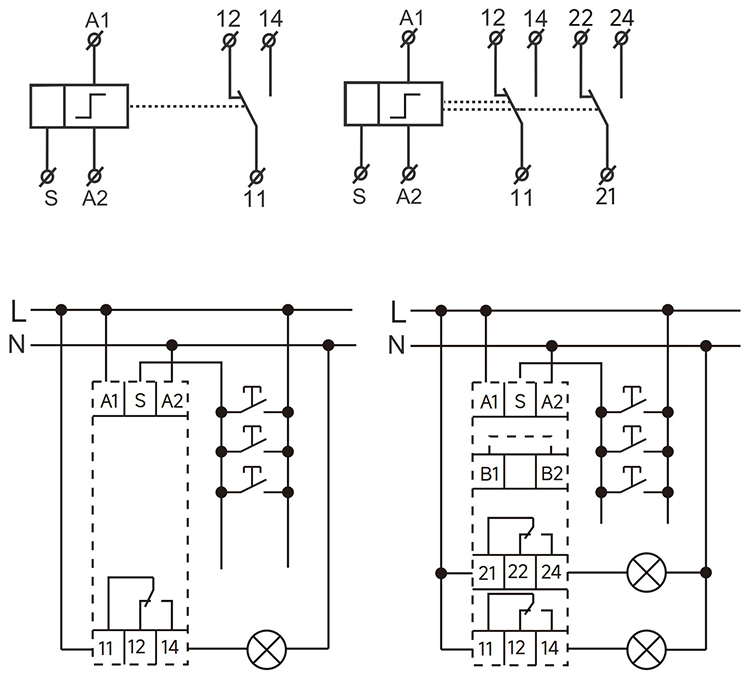

GRM8系列脉冲继电器产品接线：

GRM8-01

GRM8-02

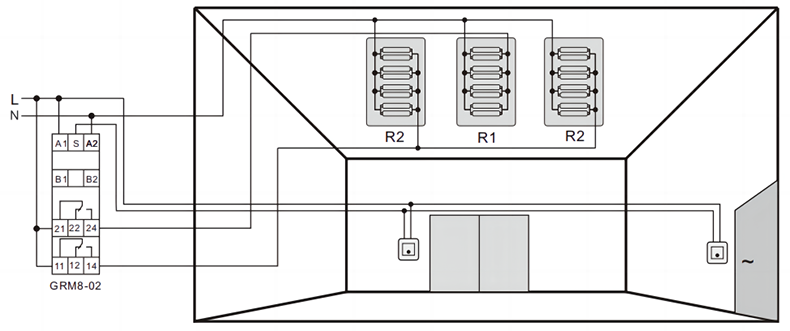

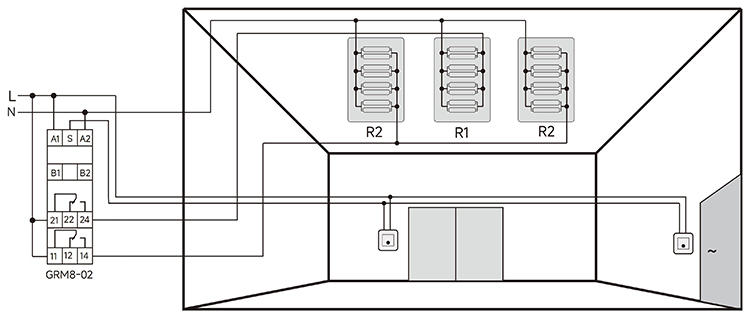

GRM8系列脉冲继电器应用示例：

在一个房间的不同位置控制灯,可根据实际需要打开不同的灯组。
