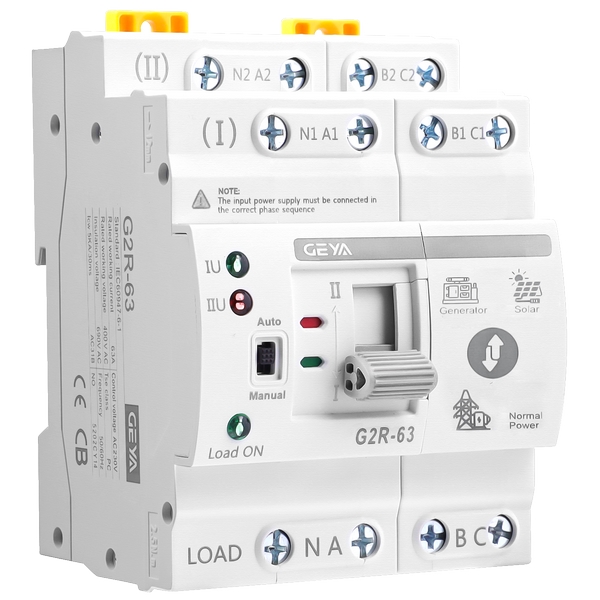

一、为什么选择G2R-63Ⅱ导轨式双电源自动转换开关？

G2R-63Ⅱ导轨式双电源自动转换开关是适配中小型配电系统的导轨式ATS双电源切换开关，广泛适配民用、商用、小型工业等各

类低压供电场景。产品采用标准化导轨结构，搭载智能电源监测控制系统，搭配完善的安全防护机制，兼顾安装便捷性、运行稳定

性与使用安全性。G2R-63Ⅱ导轨式双电源自动转换开关可兼容市电、发电机组、光伏储能等多种双电源组合模式，作为低压应急电

源自动切换装置，工况适配范围广、运维简单便捷，可有效规避电源异常引发的停机、故障等问题，提升低压配电系统的供电稳定

性，具备优异的实用性与性价比。

•供电适配性广：

作为通用型双电源自动切换设备，产品支持AC110V、AC220V常规工作电压，兼容50Hz、60Hz双频供电工况，提供2P、4P主流规格

可选。可适配家用单相配电、商用两相配电、小型工控配电等多种中小型供电系统，适配市面绝大多数低压配电场景，通用性良

好。

•安全防护：

该设备为PC级高可靠双电源开关，搭载精准的过压、欠压智能保护功能，参数贴合民用、商用供电标准。产品绝缘性能优异，具

备良好的抗短路能力，额定冲击耐受电压可达8kV，能够有效抵御低压电路浪涌、电压异常等隐患，保障后端用电设备安全稳定运

行。

•安装运维便捷：

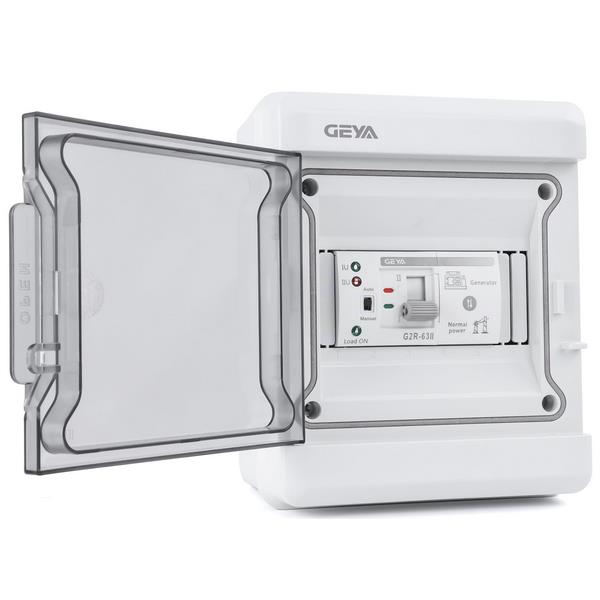

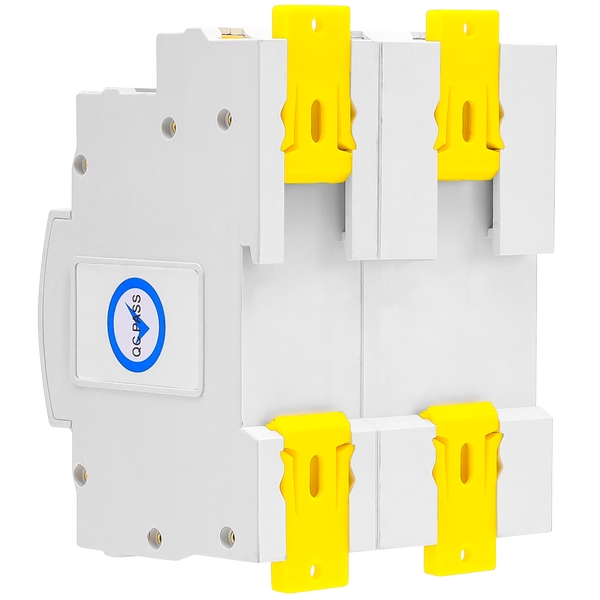

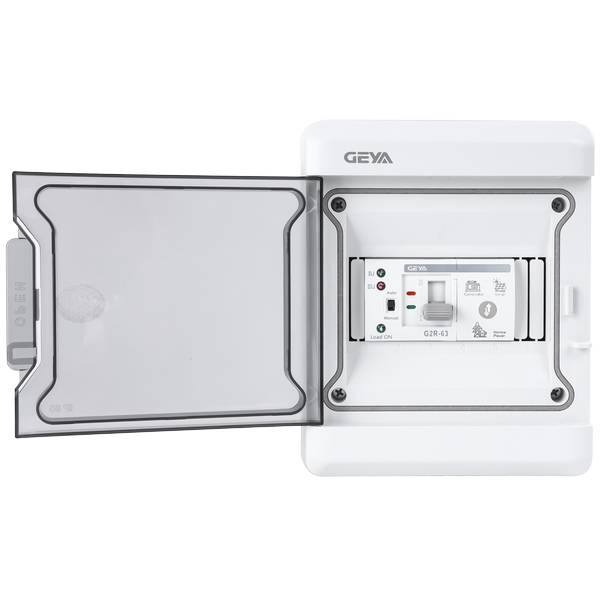

产品采用行业通用标准DIN导轨紧凑型设计，是配电箱内置安装的主流导轨式双电源开关款式。设备布线规整、安装固定简单，

无需复杂施工工艺，同时配套标准化运维流程，适配家装配电、商用电控柜等常规施工与运维场景，后期检修维护便捷省心。

•运行损耗更低：

作为专业的低压不间断供电切换装置，设备电源切换过程平稳柔和，无瞬间电流冲击，可有效减少触头磨损，机械使用寿命可达

1500次以上。同时适配3000W及以上正弦波逆变器，抗电磁干扰性能，可稳定适配光伏储能、家用逆变器等备用供电场景。

•操控方式灵活：

设备支持全自动智能电源切换与手动调试两种操作模式，专属手动操作手柄可满足设备调试、日常检修、故障排查等多样化使用

需求，适配常态化运行与应急运维各类场景。

二、G2R-63Ⅱ导轨式双电源自动转换开关的核心特点

1. 智能精准监测：

G2R-63Ⅱ导轨式双电源自动转换开关搭载高精度电源检测模块，可24小时实时监测两路电源的电压、频率等核心参数，精准识别

欠压、过压、断电、缺相等各类供电异常，有效规避设备误切换、漏切换问题，是家用、商用智能配电系统中适配性良好的双电源

切换设备，保障低压配电运行精准可控。

2. 稳定平顺切换：

作为家用、商用低压应急双电源转换开关，设备可在市电或备用电源故障瞬间快速完成双路电源切换，全程切换平稳、无电流冲

击，能够有效保护家电、办公设备、工控装置等后端电气设备，降低电源波动造成的设备损耗与故障概率，持续保障供电连续性。

3. 专业安全性能：

设备额定绝缘电压达690V，绝缘性能良好，整机具备阻燃、抗老化、耐损耗特性，适配长期室内运行工况。同时配备RT16-00-

63A短路保护装置，可快速响应短路故障，切断异常电路，筑牢低压配电系统的安全防护防线。

4. 合规适配电源：

设备严格适配正弦波逆变器供电模式，可有效规避电磁干扰引发的设备故障、误动作等问题。控制电路适配85%-110%额定电压工

作区间，能够从容应对日常供电小幅波动，适配各类常规供电工况，运行稳定性更强。

5. 标准化易装结构：

产品采用小型化导轨式一体式结构设计，体积小巧，占用柜体空间少，无需复杂布线与改装工序，拆装便捷、组装高效，可快速

集成适配各类标准配电箱、电控柜，契合标准化电气施工安装要求。

6. 长效耐用可靠：

设备核心部件采用电触头材质，具备抗变形、耐烧蚀、抗氧化的特性，可有效避免长期运行出现的接触不良、供电不稳等问题。

设备适配常规室内工作环境，在规范安装与定期维护的前提下，可长期稳定运行，使用寿命持久。

7. 规范可控运维：

产品配备标准化运维体系，首次使用6个月即可开展初次检修，常规使用工况下每年检修一次，潮湿、多尘等恶劣工况可适当加

密检修频次，能够及时排查设备隐患，精准把控设备运行状态，降低故障发生率。

三、G2R-63Ⅱ导轨式双电源自动转换开关的应用场景

1. 民用智能家居场景：

G2R-63Ⅱ导轨式双电源自动转换开关适配家庭全屋配电、智能家居备用供电系统，是家用市电、发电机互补供电的专用自动切换

设备，也是家装配电箱升级改造的优选双电源装置。当市电出现过压、欠压或断电故障时，设备可自动切换至备用电源，保障家用

家电、全屋智能设备持续稳定运行，提升居家供电可靠性。

2. 商用办公场景：

产品适配小型商铺、写字楼、办公室、线下门店等各类商用低压配电场景，作为商用应急不间断供电开关，可为办公设备、室内

照明系统、商用安防监控设备提供持续稳定的不间断供电，有效避免短时供电中断引发的办公停滞、经营受损等问题。

3. 公共服务场景：

该设备可广泛应用于社区公共配电、小型基层服务站点、户外应急供电箱体等公共场景，作为公共设施专用应急电源切换装置，

能够持续保障公共基础用电设备、应急照明、安防监控设备稳定运行，有效提升小型公共场景的供电保障能力与应急供电水平。

4. 小型工业场景：

适配小型加工车间、轻型工控设备、仓储配电设备等低压工业用电场景，作为小型工控专用双电源应急切换开关，可快速应对电

网电压波动、短时断电等问题，杜绝设备停机、程序报错、运行故障等情况，有效保障轻型生产作业的连续性与稳定性。

5. 新能源供电场景：

产品适配家用光伏、小型储能等分布式新能源供电系统，作为光伏与市电互补的自动切换开关，可智能识别市电与新能源供电状

态，自动完成两路电源切换，精准适配家用小型新能源混合供电工况，助力新能源设备稳定稳定运行。

6. 安防应急场景：

G2R-63Ⅱ导轨式双电源自动转换开关广泛应用于机房监控、楼宇安防、小型消防应急供电等系统，属于民用轻型消防应急双电源

切换装置，可全天候保障安防监控、应急照明、消防配套设备稳定运转，杜绝供电中断引发的安防失效、应急设备无法启动等安全

隐患。

7. 小型设备配套场景：

该设备适配各类中小型电气设备备用供电改造、老旧配电箱升级翻新项目，凭借紧凑小巧的导轨结构、稳定可靠的低压切换性

能，可灵活集成于各类非标小型电控柜中，适配多类中小型用电设备的应急供电改造与配套安装需求。

四、G2R-63Ⅱ导轨式双电源自动转换开关的技术参数

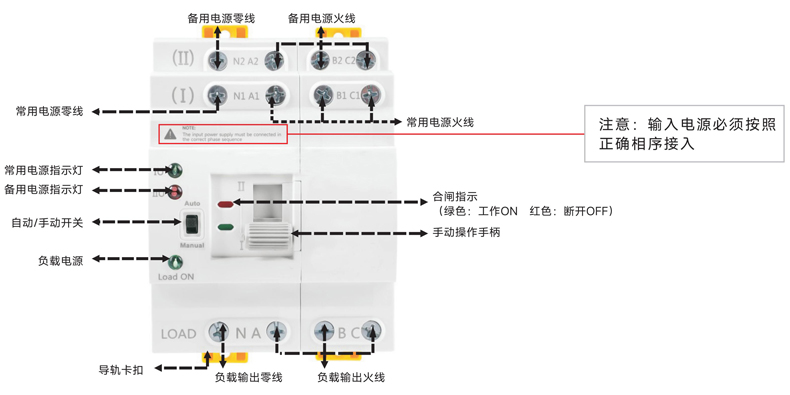

五、G2R-63Ⅱ导轨式双电源自动转换开关的接线示例

2P接线图

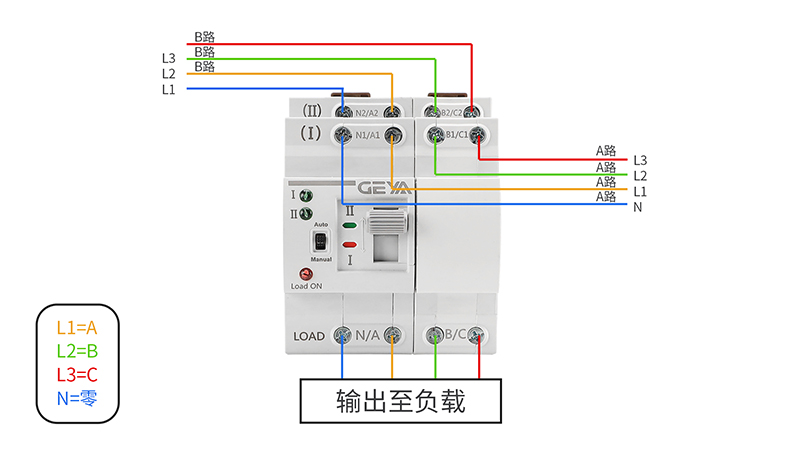

4P接线图

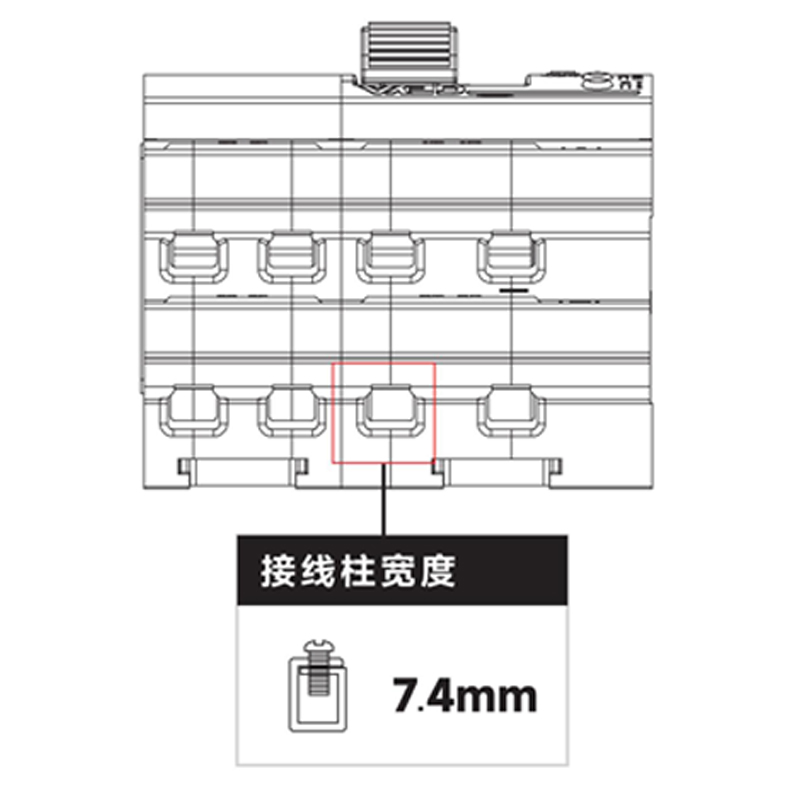

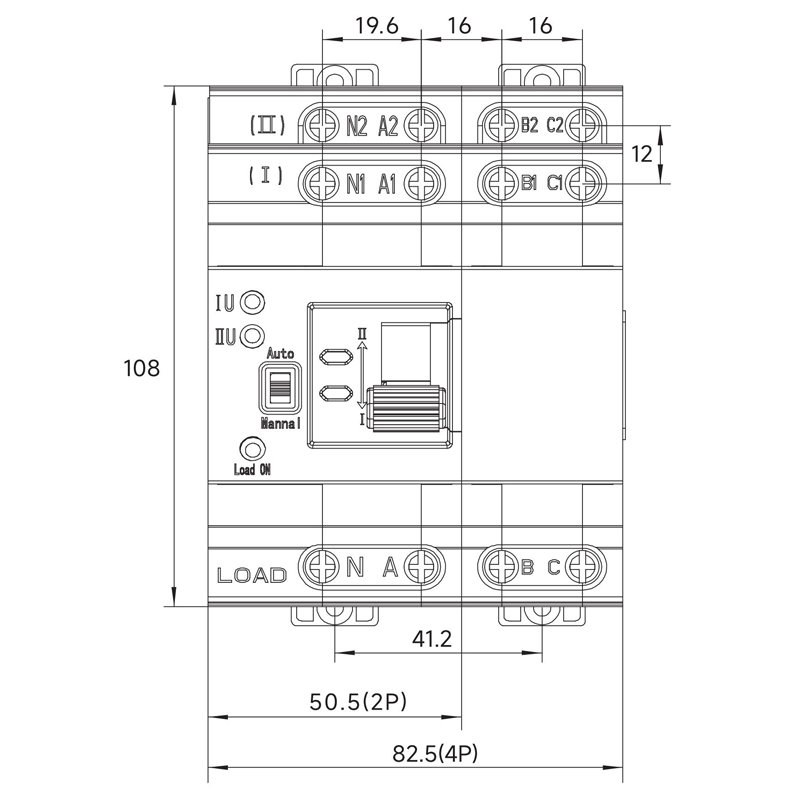

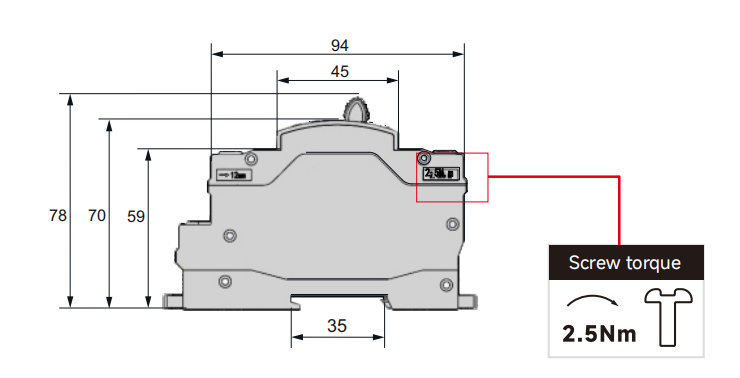

六、G2R-63Ⅱ导轨式双电源自动转换开关的尺寸图

七、G2R-63Ⅱ导轨式双电源自动转换开关的3D视频展示

八、G2R-63Ⅱ导轨式双电源自动转换开关的功能演示视频

九、G2R-63Ⅱ导轨式双电源自动转换开关的接线视频演示
