一、为什么选择GLC1系列交流接触器-A级？

GLC1级交流接触器-A级凭借核心材质、稳定的运行性能及的安全防护设计，广泛适配工业自动化、建筑电气等多领域应用场

景，可精准实现电机启停、电路远程控制等功能，且安装便捷、选型灵活，能有效提升电气控制系统的运行稳定性与使用寿命，兼

顾实用性与安全性，精准匹配中高端用户对交流接触器的核心使用需求。

1. 材质耐用：

基座及线圈骨架均采用V0级阻燃塑料，顺利通过灼热丝测试，接触板选用铜件，触点含银量高，有效提升导电性能与产品使用

寿命，降低电路运行故障概率，可适配长期频繁启停的电机控制场景，契合工业级交流接触器的耐用性要求。

2. 性能稳定可靠：

线圈选用供应商产品，匝数充足且绕制规范，铁芯尺寸一致性强，可适配220V、380V等常用线圈电压，机械寿命可达

650~1200万次，电寿命表现优异，能电机控制、电路通断过程中的长期稳定运行，有效避免频繁故障带来的损失。

3. 安全防护到位：

严格符合IEC、GB相关标准，具备CCC、CE双重认证，防护等级达IP20，绝缘性能优良，可有效应对高海拔、高低温等复杂工

作环境，为电气控制系统提供可靠的安全保障。

4. 选型安装便捷：

附件种类齐全，涵盖FG透明防尘盖、F1顶辅助触头、FY1空气延时头等，可适配GLC1-1210、GLC1-1810、GLC1-80等热门型

号，安装尺寸规范统一，可直接适配各类相关电气系统，选型范围广泛，能满足不同场景下电机控制、电路通断的差异化需求。

5. 适配性广泛：

支持交流24V、220V、380V及直流多种控制电压，额定绝缘电压达690V，可适配不同功率的电动机控制需求，兼容三相电

路、单相电路等多种接线方式，通用性强，能够灵活适配工业、建筑等多领域的交流接触器使用场景。

二、GLC1系列交流接触器-A级的特点

1. 外观设计精致：

采用一体式盖板及插芯封闭式设计，白色外壳简约大气，产品整体造型精致美观，在保证实用性能的同时，兼顾视觉观赏性，适

配各类电气设备安装场景的美观需求。

2. 结构设计合理：

内置辅助触点模块，可根据实际控制需求，灵活选择常开、常闭或常开常闭触点，适配不同电路控制逻辑；片簧材质经过优化升

级，无断裂隐患，触点接触距离稳定，有效保障电路通断的精准性，契合工业自动化领域对交流接触器的结构要求。

3. 环境适应性强：

可在-40~+60℃的宽温度范围下稳定运行，无降容海拔达2000米，在高温、高海拔等复杂工况下仍能保持稳定性能，无需额外

配置适配装置，降低使用成本。

4. 操作性能优异：

每小时操作频率可达3600次，动作响应迅速，闭合与断开时间控制精准，运行过程中能耗低、噪音小，可满足高频次操作场景

的使用需求。

5. 安全性能：

具备优良的阻燃、绝缘性能，短路保护适配性强，可有效抑制电路接通或分断时产生的浪涌电压，避免电路故障引发的安全隐

患，保障电气系统安全稳定运行。

三、GLC1系列交流接触器-A级的应用

1. 工业生产领域：

广泛适配轻工、冶金、机械等行业的电气控制系统，作为核心低压电气元件，用于远距离接通、分断电路，频繁启动和控制交流

电动机，可适配机床、压缩机等各类生产设备，保障生产设备稳定运行，是工业自动化领域的常用交流接触器型号。

2. 建筑电气领域：

适用于楼宇、厂房等建筑的电气配电系统，用于控制风机、水泵、照明等设备的启停，有效提升建筑电气系统的运行可靠性与安

全性，适配建筑电气的多样化控制需求。

3. 新能源领域：

适配新能源设备的辅助电气控制场景，可与相关保护装置配合使用，新能源设备电路的稳定接通与分断，能够适应新能源领域的

复杂工况需求。

4. 通用电气设备：

用于各类通用机械设备的电气控制，如机床、压缩机、输送机等，可与热继电器组合实现电机过载保护，适配220V、380V线圈

电压，兼容常开、常闭触点需求，有效避免电路过载损坏，适配各类通用场景的交流接触器使用需求。

5. 高要求控制场景：

适用于对电气控制稳定性、安全性要求较高的中高端场景，如精密仪器配套、高端制造业生产线等，能够满足严苛的运行标准，

保障设备精准稳定运行。

四、GLC1系列交流接触器-A级的选型

GL

C

1

-

09

10

24V

Z

↓

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(1).企业代号

(2).交流接触器

(3).设计序号

(4).额定电流：09A/12A/18A/25A/32A/40A/50A/65A/80A/95A

(5).触头型式：10:1NO；01:1NC；11:1NO1NC；003:主触头3NC(32A)

(6).线圈电压：AC:24V/36V/110V/220V/380V；DC:24/110/220V

(7).直流操作

电动机功率Pe (AC3,380V)	额定工作电流	主触头		辅助触头		基本型号	重量
kW	A	常开	常闭	常开	常闭	基本型号	kg
4	9	3	一	1	一	GLC10910*	0.333
4	9	3	一	一	1	GLC10901*	0.335
5.5	12	3	一	1	一	GLC11210*	0.333
5.5	12	3	一	一	1	GLC11201*	0.335
7.5	18	3	一	1	一	GLC11810*	0.350
7.5	18	3	一	一	1	GLC11801*	0.352
11	25	3	一	1	一	GLC12510*	0.526
11	25	3	一	一	1	GLC12501*	0.529
15	32	3	一	1	一	GLC13210*	0.536
		3	一	一	1	GLC13201*	0.538
		一	3	1	一	GLC132003*	0.505
18.5	40	3	一	1	1	GLC14011*	1.337
22	50	3	一	1	1	GLC15011*	1.339
30	65	3	一	1	1	GLC16511*	1.340
37	80	3	一	1	1	GLC18011*	1.355
45	95	3	一	1	1	GLC19511*	1.355

五、GLC1系列交流接触器-A级的主要参数

接触器型号

GLC1

-09

GLC1

-12

GLC1

-18

GLC1

-25

GLC1

-32

GLC1

-40

GLC1

-50

GLC1

-65

GLC1

-80

GLC1

-95

额定工作

电流(le)

AC-3

A

9

12

18

25

32

40

50

65

80

95

AC-1

A

20

32

40

50

60

80

100

额定工作电压(Ue)

380V

规格

3

额定工作

功率(Pe)

AC-3

220V

kW

2.2

3

4

5.5

7.5

11

15

18.5

22

25

380V

kW

4

5.5

7.5

11

15

18.5

22

30

37

45

660V

kW

5.5

7.5

10

15

18.5

30

33

37

45

内置辅助触点模块

接触器内置1个常开或常闭触点

接触器内置1个常开和常闭触点

适用手动-过载继电

A

0.1-10

0.1-13

0.1-18

0.1-24

0.1-32

17-40

17-50

17-65

17-104

工作环境

额定绝缘电压(Ui)

V

690

额定冲击耐

受电压(Uimp)

kV

6

污染等级

3

符合标准

IEC60947-1,60947-4-1,GB/T 14048.1,GB/T 14048.4

产品证书

CCC,CE

防护等级

IP20

环境温度

存储

℃

-60~-80

工作

℃

IP20

允许用

于在Us

下工作

℃

-40~+60

工作海拔

无降容

m

2000

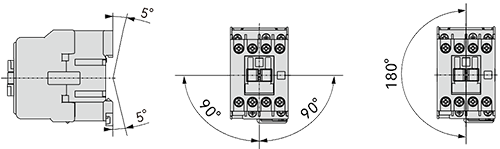

工作位置

安装类别

为Ⅲ类

无降容

允许与正常垂直安装面成5°


阻燃性能

符合GB/T

5169.11

标准

℃

外壳VO等级

主回路接线

软线

1根导线

mm²

1.….4

1...4

1.5.…10

25..25

4..50

4...50

不带接线端子

2根导线

mm²

1.….4

1...4

1.5.…6

1.5..6

25.…16

25..16

25.…16

4.….25

4..25

软线

1根导线

mm²

1.….4

1..6

25..25

4...50

带接线端子

2根导线

mm²

1.….2.5

1...2.5

1...4

25.…10

25..10

25.….10

4...16

4..16

硬线

1根导线

mm²

1.….4

1.5.…6

1.5...6

25..25

4...50

不带接线端子

2根导线

mm²

1.….4

1.5.…6

1.5...6

25.…16

25..16

25.…16

4...25

4.…25

工具

十字螺丝刀

PH2

一

平口一字螺丝刀

Ø6

Ø8

⊗8

Ø8

紧固扭矩

N.m

1.2

1.7

5

9

控制电路连接

软线不带

接线端子

1根导线

mm²

1.….4

1…2.5

1.…4

2根导线

mm²

1.….4

1.…2.5

1.…4

软线带

接线端子

1根导线

mm²

1.….4

1.…2.5

1.…4

1.…2.5

1..2.5

1.…2.5

1…2.5

1.…2.5

2根导线

mm²

1.….2.5

1.…2.5

1..2.5

1.….2.5

1...2.5

1….2.5

硬线不带

接线端子

1根导线

mm²

1.….4

1.…4

1.…2.5

1.….4

1.…4

.…4

1.…4

2根导线

mm²

1.….4

1.…2.5

1.….4

.…4

1.….4

工具

十字螺丝刀

PH2

Ph2

PH2

平口一字螺丝刀

Ø6

⊗6

Ø6

紧固扭矩

N.m

1.2

主触点特性

额定工作

电流(le)

AC-3

A

9

12

18

25

32

40

50

65

80

95

AC-1

A

20

32

40

50

60

80

100

额定工作电压(Ue)

V

380

频率范围

工作电流下

Hz

50

约定发热电流

(Ith)

θ≤40℃

A

20

32

40

50

60

80

100

额定接通能力

(380V)

符合IEC60947

GB14048标准

10×le(AC-3使用类别);12×le(AC-4使用类别)

额定分断能力

(380V)

符合IEC60947

GB14048标准

8×le(AC-3使用类别);10×le(AC-4使用类别)

短时耐受电流

10s

A

105

144

200

260

320

400

520

640

800

通过熔断

器保护

没有热过

载继电器

熔丝gG

1型

A

20

25

32

63

80

100

160

200

2型

A

10

20

25

63

80

100

125

160

电寿命(380V)

AC-3

万次

110

90

65

AC-4

万次

5

4

3

2.5

2

1.5

交流控制电路特性

额定控制

电路电压

(Us)

50Hz

V

24、36、110、220、380

DC

V

24、110、220

额定控

制限额

吸合

V

85%~110%Us

释放

V

AC 20%~70%Us;DC 10%~70%Us

平均功耗

50Hz起动

CosØ=0.75

VA

50~70

80~110

160~220

50Hz吸持

CosØ=0.3

VA

6~8.9

9~12

20~35

热损耗

50Hz

W

3~4

6~10

动作时间

闭合“C”

ms

12~25

20~26

打开"O”

ms

5~20

6~15

机械寿命

万次

1200

1000

900

650

操作频率

每小时操作次数

(≤40℃)

3600

接触器自带辅助触头特性

触头规格

1个常开或1个常闭

1个常开和1个常闭

额定工作

电流(le)

AC-15

DC-13

A

AC:0.95/DC:0.15

额定工

作电压

AC-15

DC-13

V

AC:380V/DC:220

约定发热电流(Ith)

A

10

额定绝缘电压(Ui)

V

690

额定冲击耐

受电压(Uimp)

kV

6

短路保护

A

10

额定接通能力

A

AC:140,DC:220

绝缘电阻

MΩ

>10

六、GLC1系列交流接触器-A级的接线

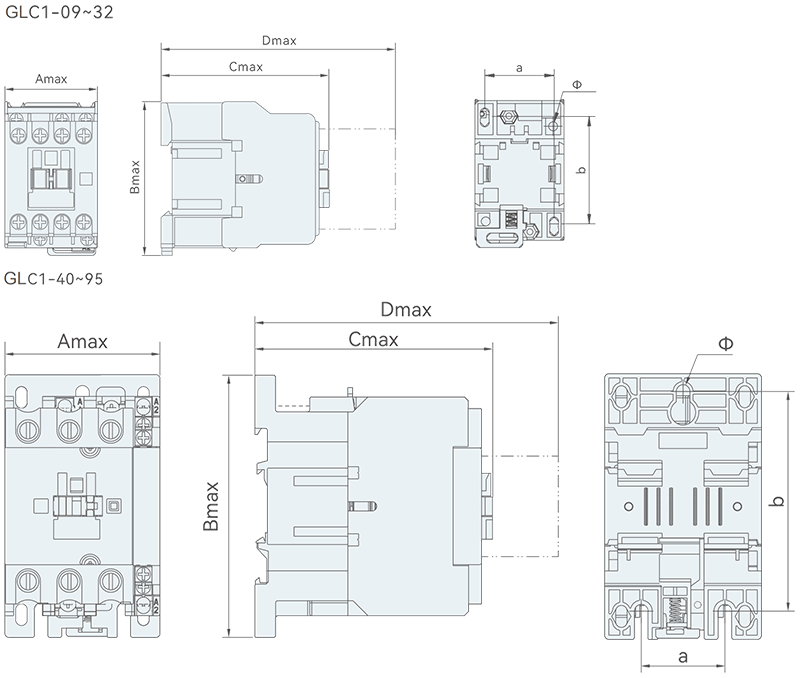

七、GLC1系列交流接触器-A级的尺寸



产品型号规格	Amax	Bmax	Cmax	Dmax	a	b	Ф
GLC1-09、12	47	76	82	120.5	35±0.5	50±0.5/60±0.6
GLC1-09、12Z	47	76	116	154.5	35±0.5	50±0.5/60±0.6
GLC1-18	47	76	87	125.5	35±0.5	50±0.5/60±0.6
GLC1-18Z	47	76	122	160.5	35±0.5	50±0.5/60±0.6
GLC1-25	58	86	96	134.5	40±0.5	50±0.5/60±0.6
GLC1-25Z	58	86	131	169.5	40±0.5	50±0.5/60±0.6
GLC1-32	58	86	101	139.5	40±0.5	50±0.5/60±0.6
GLC1-32Z	58	86	138	176.5	40±0.5	50±0.5/60±0.6
GLC1-40、50、65	79	128	116	154.5	40±0.5	100±0.7/110±0.7
GLC1-40Z、50Z、65Z	79	128	172	210.5	40±0.5	100±0.7/110±0.7
GLC1-80、95	87	128	127	165.5	40±0.5	100±0.7/110±0.7
GLC1-80Z、95Z	87	128	183	221.5	40±0.5	100±0.7/110±0.7

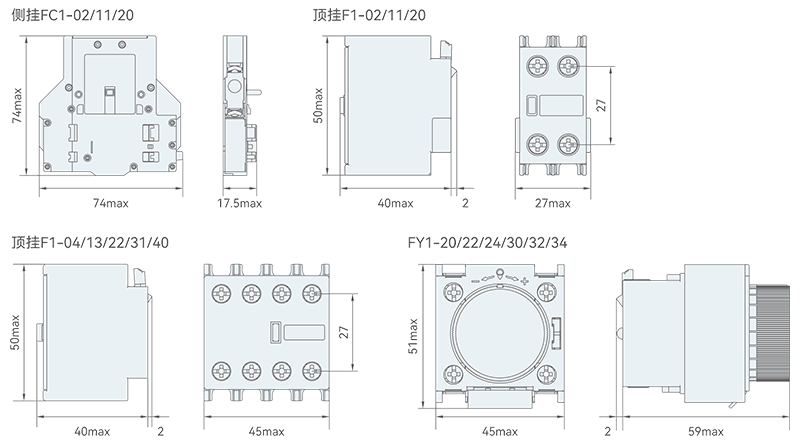

七、GLC1系列交流接触器-A级的辅助触头

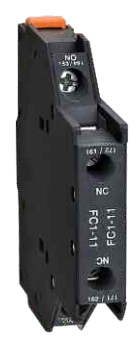

触头类型			FC1侧挂捕助触头	F1顶挂捕助触头	Fv1空气延时头

附加
工作环境
额定绝缘电压(Ui)		V	690
额定冲击耐受电压(Uimp)		kv	6
符合标准			IEC 60947-5-1,GB/T 14048.5
产品证书			CCC
防护等级			IP20
环境温度	存储	℃	-60~-80
	工作	℃	-5~+40
	允许用于在 Us下工作	℃	-40~+60
工作海拔	无降容	m	2000
配线	十字螺丝刀PH2	mm²	低：1x1 低：2x2.5
	⊗6软线或硬线带或不带接线端	mm²	低：1×1 低：2x2.5
触头规格
额定工作电流(le)	AC-15/DC-13	A	AC:0.95*DC:0.15
额定工作电压	AC-15/DC-13	V	AC:380V/DC:220
约定发热电流(Ith)		A	10
额定绝缘电压(Ui)	符合IEC60947 GB14048标准	V	690
额定冲击耐受电压(Uimp)	符合IEC60947 GB14048标准	kV	6
短路保护	gG熔丝	A	10
额定接通能力	符合IEC60947 GB14048标准	A	AC:140,DC:220
绝缘电阻		M	>10
