一、为什么选择GYHC7系列充电桩专用直流静音接触器？

GYHC7系列充电桩专用直流静音接触器，聚焦新能源汽车充电桩直流控制核心需求，兼顾静音运行与高可靠性双重优势，通过

权威认证且严格契合RoHS环保指令，导轨式安装结构精准匹配充电桩装配需求，能耗低、使用寿命长，可有效提升充电桩运行稳

定性与使用体验，适配多规格充电桩的直流控制场景。

1.  认证齐全，合规环保：

严格符合GB/T 17885、GB/T14048.4、IEC/EN 61095等多项国标及标准，同时契合RoHS环保指令，满足充电桩行业合规要

求，可适配不同场景的安装使用规范，精准匹配新能源汽车充电桩配套需求。

2.  静音运行，体验更佳：

采用专业静音结构设计，运行过程中无明显噪音，可灵活适配室内外各类充电桩安装场景，有效避免噪音干扰周边环境，提升充

电桩使用舒适度。

3.  高可靠性，寿命持久：

机械寿命可达100万次，电气寿命达10万次，每日开关操作次数可达100次，能长期稳定适配新能源汽车充电桩高频通断工作需

求，有效降低充电桩故障返修率，减少运维成本。

4.  适配性广，规格齐全：

涵盖16A-63A全系列额定电流，支持12V-230V AC/DC多规格控制电压，多数可选，可精准匹配不同功率新能源汽车充电桩、

储能充电桩的直流控制需求，适配性更强、场景覆盖更。

5.  能耗较低，节能环保：

运行功耗控制精准合理，不同规格产品功耗区间为2.1VA-6.0VA，可有效降低充电桩整体能耗，契合新能源行业绿色低碳发展需

求。

二、GYHC7系列充电桩专用直流静音接触器的特点

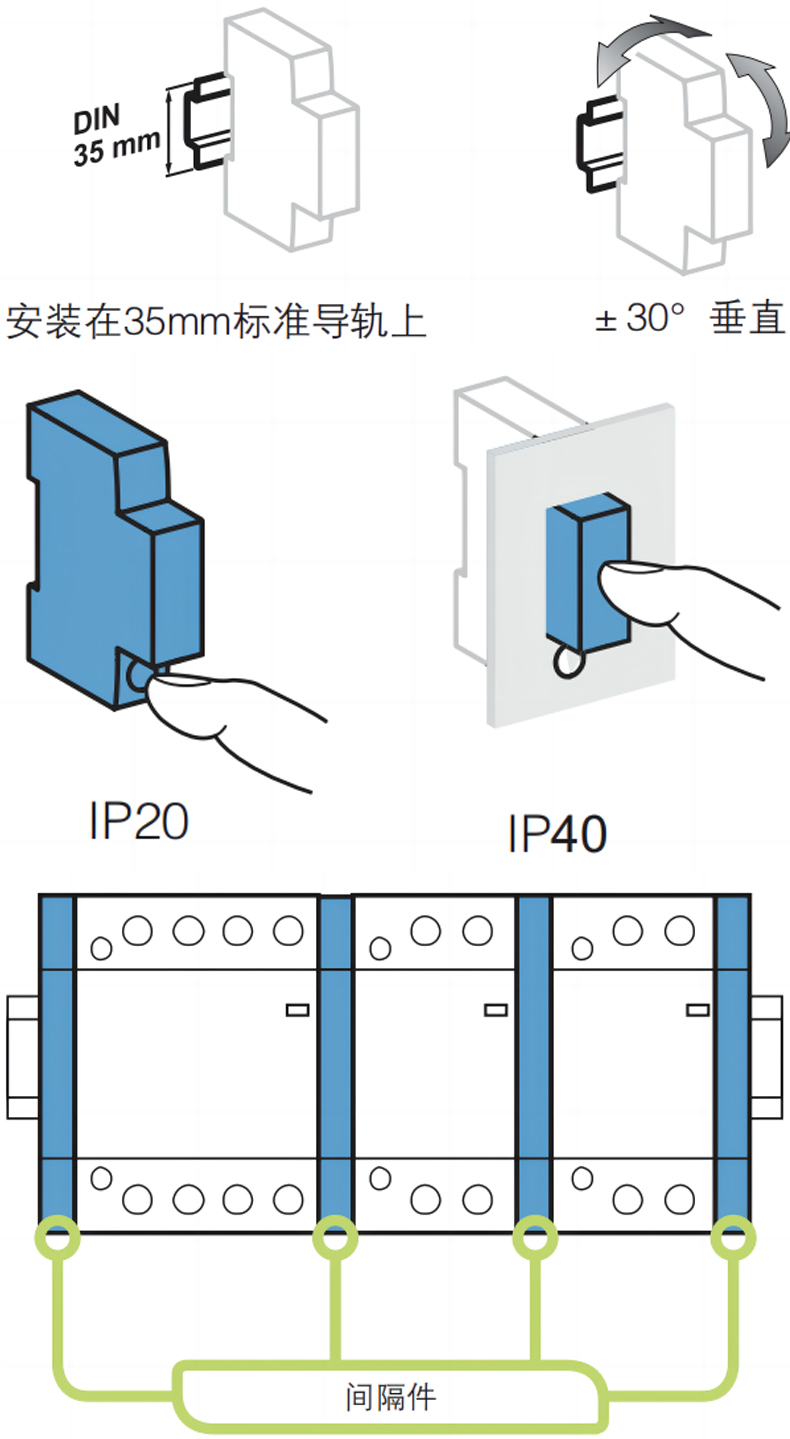

1.  结构紧凑，导轨安装便捷：

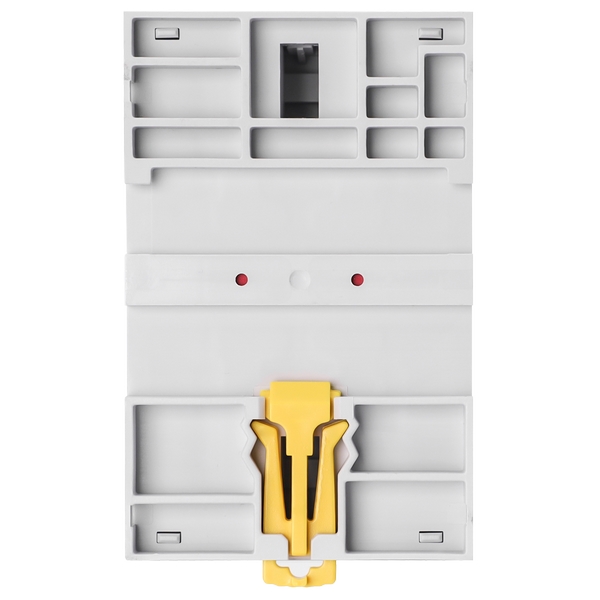

采用模块化紧凑设计，可直接安装于35mm标准导轨，支持±30°垂直安装，体积小巧，精准适配充电桩内部有限安装空间，满

足充电桩批量快速装配需求，提升装配效率。

2.  防护优良，适应户外工况：

本体防护等级达IP20，安装于配电箱内可达到IP40防护标准，工作温度范围覆盖-5℃~+60℃，抗湿热性能优异，可稳定适配户

外、室内各类充电桩环境，有效抵御灰尘、潮湿等外界影响。

3.  接线便捷，接触可靠：

接线端子设计科学合理，可灵活适配硬线、软线连接，扭矩规范（0.8N.m-3.5N.m），能有效避免接触不良、触点粘连等常见

问题，保障直流电路稳定通断，进一步提升充电桩运行安全性。

4.  安全性能：

绝缘电压达500V AC，额定冲击耐受电压可达4kV，控制方式符合SELV安全超低电压要求，可有效防范各类电气安全风险，为

充电桩稳定运行提供多重安全保障。

5.  配套完善，可扩展性强：

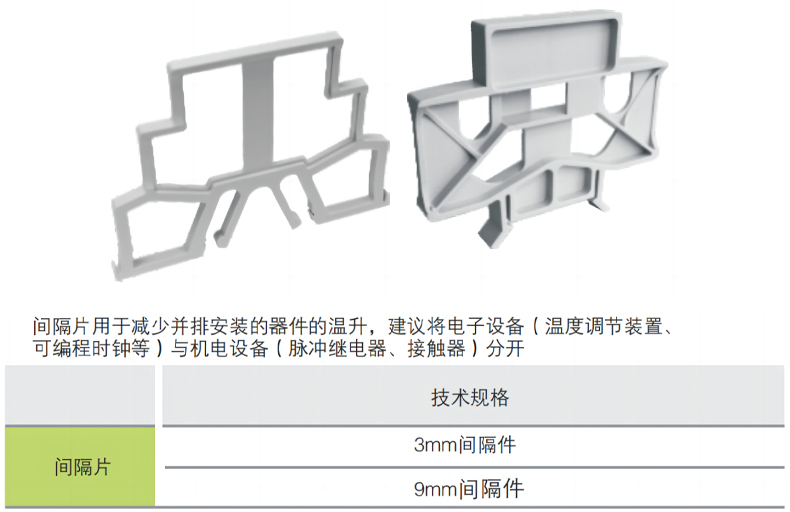

可搭配专用辅助触头、间隔片等配套附件，辅助触头可清晰指示触点通断状态，间隔片能有效减少器件并排安装时的温升，灵活

满足不同场景的扩展使用需求。

三、GYHC7系列充电桩专用直流静音接触器的应用

1.  家用充电桩：

适配家庭住宅安装的小型直流充电桩，静音运行设计不干扰居家环境，可稳定控制充电桩直流电路通断，保障家庭新能源汽车充

电安全，契合家用场景环保、静音的核心需求。

2.  商用充电桩：

适用于小区、写字楼、商场等商用场景的直流充电桩，多规格可选，可精准匹配不同功率商用充电桩的控制需求，运行稳定持

久，适配商用场景高频使用特点。

3.  公共充电桩：

适配市政设施、高速服务区等公共场景的直流充电桩，具备优良的环境适应性，可在不同温湿度条件下稳定工作，满足公共场景

高频、高负荷的使用需求。

4.  专用充电桩：

可广泛应用于新能源汽车专用充电桩、储能配套充电桩等特色场景，合规性强且符合RoHS环保要求，能精准适配直流电路通断

控制需求，保障充电设备安全高效运行，降低故障运维风险。

5.  充电桩配套设备：

可作为充电桩控制回路的核心元器件，与充电桩保护装置、控制模块完美配合使用，助力提升新能源汽车充电桩整体运行稳定性

与安全性，适配充电桩批量装配、规模化应用需求。

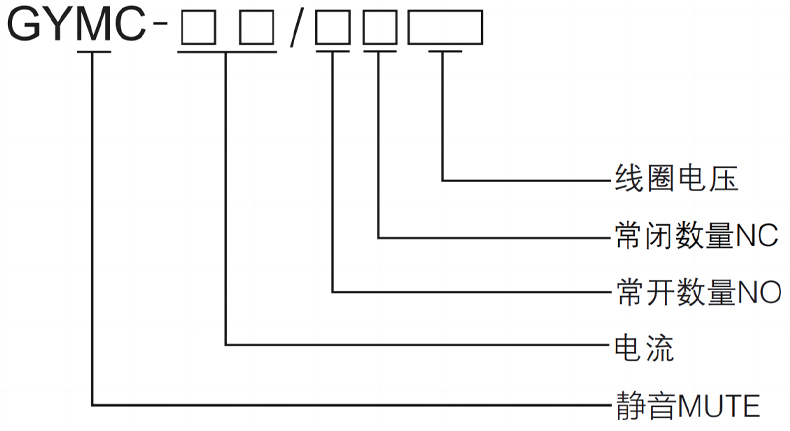

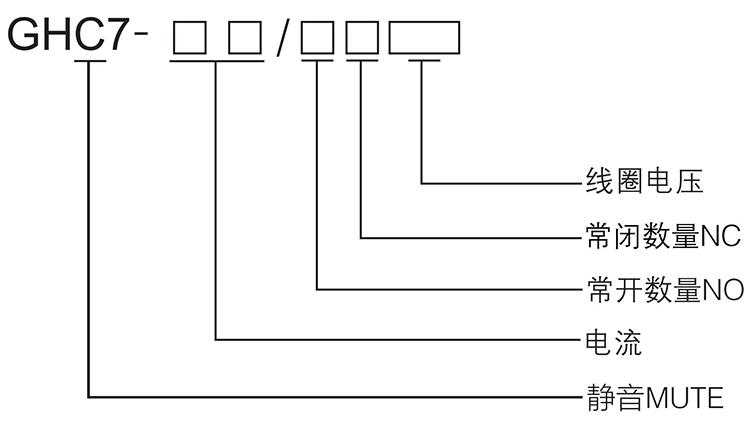

四、GYHC7系列充电桩专用直流静音接触器的选型

(1).静音接触器

(2).额定电流：25A

(3).常开数量：2常开

(4).常闭数量：0常闭

(5).线圈电压：24V

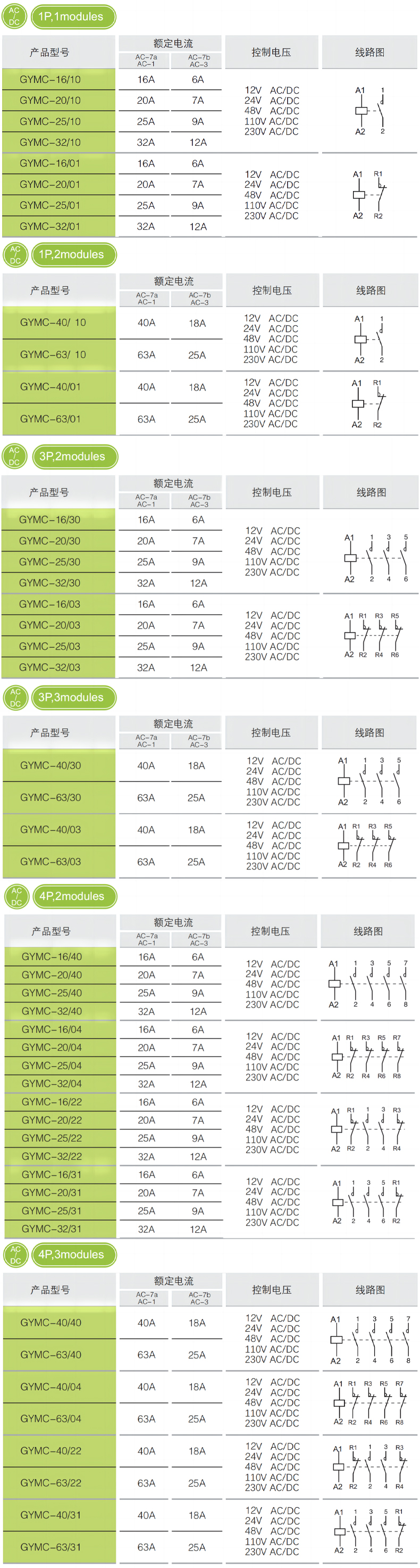

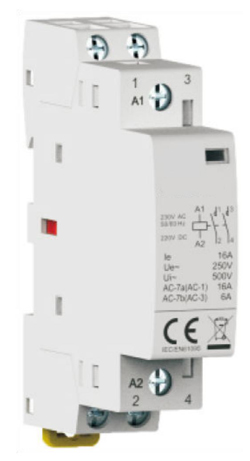

产品类型	产品型号	额定电流		控制电压	线路图
		AC-7a AC-1	AC-7b AC-3

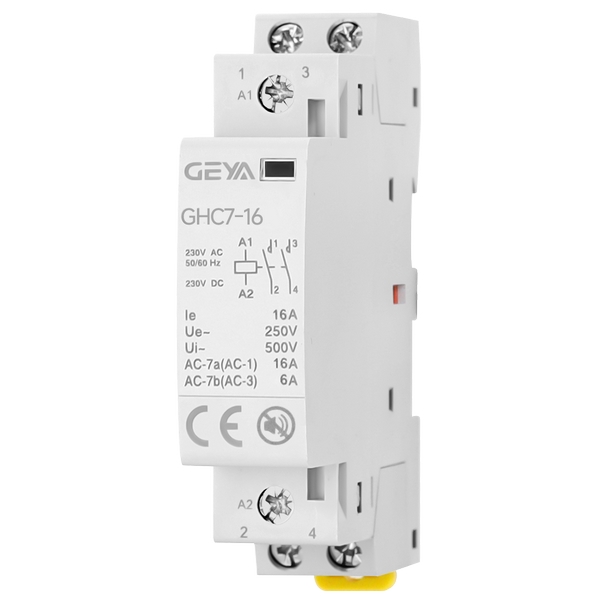

1P,1模块	GHC7-16/10	16A	6A	12V   AC/DC 24V   AC/DC 48V   AC/DC 110V  AC/DC 230V AC/DC
	GHC7-20/10	20A	7A
	GHC7-25/10	25A	9A
	GHC7-32/10	32A	12A
	GHC7-16/01	16A	6A	12V   AC/DC 24V   AC/DC 48V   AC/DC 110V  AC/DC 230V AC/DC
	GHC7-20/01	20A	7A
	GHC7-25/01	25A	9A
	GHC7-32/01	32A	12A

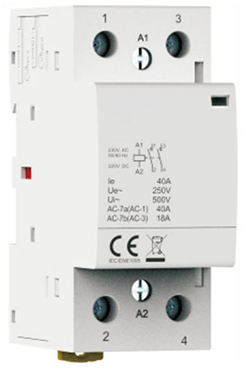

1P,2模块	GHC7-40/10	40A	18A	12V   AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC

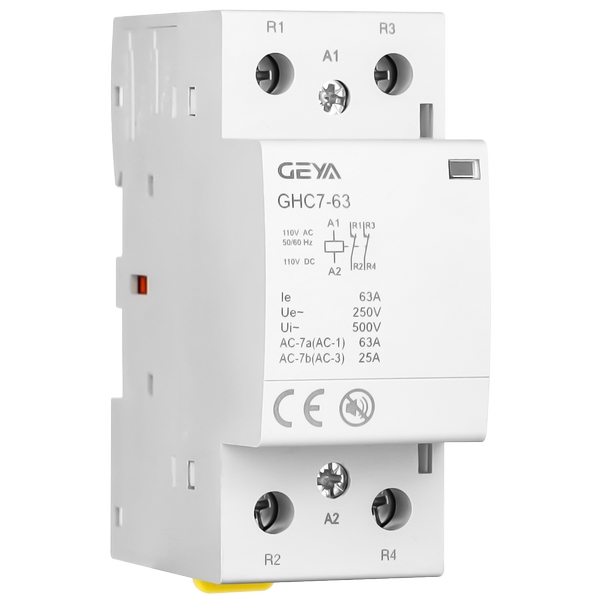

	GHC7-63/10	63A	25A
	GHC7-40/01	40A	18A	12V AC/DC 24V AC/DC 48V  AC/DC 110V  AC/DC 230V  AC/DC
	GHC7-63/01	63A	25A
2P,1模块	GHC7-16/20	16A	6A	12V   AC/DC 24V   AC/DC 48V   AC/DC 110V  AC/DC 230V AC/DC
	GHC7-20/20	20A	7A
	GHC7-25/20	25A	9A
	GHC7-32/20	32A	12A
	GHC7-16/11	16A	6A	12V   AC/DC 24V   AC/DC 48V   AC/DC 110V  AC/DC 230V AC/DC
	GHC7-20/11	20A	7A
	GHC7-25/11	25A	9A
	GHC7-32/11	32A	12A
	GHC7-16/02	16A	6A	12V AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC
	GHC7-20/02	20A	7A
	GHC7-25/02	25A	9A
	GHC7-32/02	32A	12A
2P,2模块	GHC7-40/20	40A	18A	12V AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC
	GHC7-63/20	63A	25A
	GHC7-40/11	40A	18A	12V AC/DC 24V AC/DC 48V  AC/DC 110V  AC/DC 230V  AC/DC
	GHC7-63/11	63A	25A
	GHC7-40/02	40A	18A	12V AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC
	GHC7-63/02	63A	25A
3P,2模块	GHC7-16/30	16A	6A	12V   AC/DC 24V   AC/DC 48V   AC/DC 110V  AC/DC 230V AC/DC
	GHC7-20/30	20A	7A
	GHC7-25/30	25A	9A
	GHC7-32/30	32A	12A
	GHC7-16/03	16A	6A	12V AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC
	GHC7-20/03	20A	7A
	GHC7-25/03	25A	9A
	GHC7-32/03	32A	12A
3P,3模块	GHC7-40/30	40A	18A	12V AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC
	GHC7-63/30	63A	25A
	GHC7-40/03	40A	18A	12V AC/DC 24V AC/DC 48V  AC/DC 110V  AC/DC 230V  AC/DC
	GHC7-63/03	63A	25A

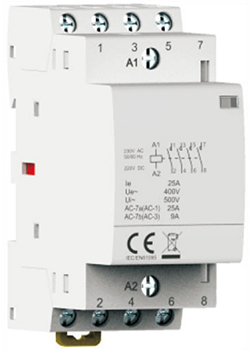

4P,2模块	GHC7-16/40	16A	6A	12V   AC/DC 24V   AC/DC 48V   AC/DC 110V  AC/DC 230V AC/DC
	GHC7-20/40	20A	7A
	GHC7-25/40	25A	9A
	GHC7-32/40	32A	12A
	GHC7-16/04	16A	6A	12V AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC
	GHC7-20/04	20A	7A
	GHC7-25/04	25A	9A
	GHC7-32/04	32A	12A
	GHC7-16/22	16A	6A	12V   AC/DC 24V   AC/DC 48V   AC/DC 110V  AC/DC 230V AC/DC
	GHC7-20/22	20A	7A
	GHC7-25/22	25A	9A
	GHC7-32/22	32A	12A
	GHC7-16/31	16A	6A	12V AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC
	GHC7-20/31	20A	7A
	GHC7-25/31	25A	9A
	GHC7-32/31	32A	12A
4P,3模块	GHC7-40/40	40A	18A	12V AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC
	GHC7-63/40	63A	25A
	GHC7-40/04	40A	18A	12V AC/DC 24V AC/DC 48V  AC/DC 110V  AC/DC 230V  AC/DC
	GHC7-63/04	63A	25A
	GHC7-40/22	40A	18A	12V AC/DC 24V   AC/DC 48V  AC/DC 110V AC/DC 230V  AC/DC
	GHC7-63/22	63A	25A
	GHC7-40/31	40A	18A	12V AC/DC 24V AC/DC 48V  AC/DC 110V  AC/DC 230V  AC/DC
	GHC7-63/31	63A	25A

五、GYHC7系列充电桩专用直流静音接触器的功耗

六、GYHC7系列充电桩专用直流静音接触器的辅助配件

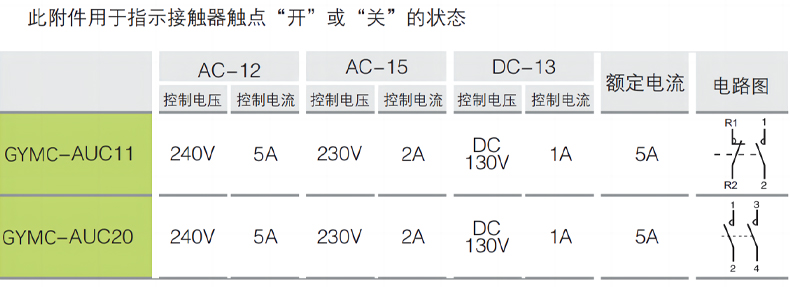

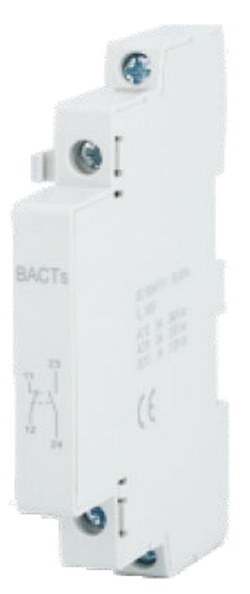

辅助触头
此附件用于指示接触器触点“开”或“关”的状态
	AC-12		AC-15		DC-13		额定   电流	电路图
	控制      电压	控制        电流	控制   电压	控制   电流	控制   电压	控制   电流
GHC7-AUC11	240V	5A	230V	2A	DC130V	1A	5A
GHC7-AUC20	240V	5A	230V	2A	DC130V	1A	5A

七、GYHC7系列充电桩专用直流静音接触器的参数

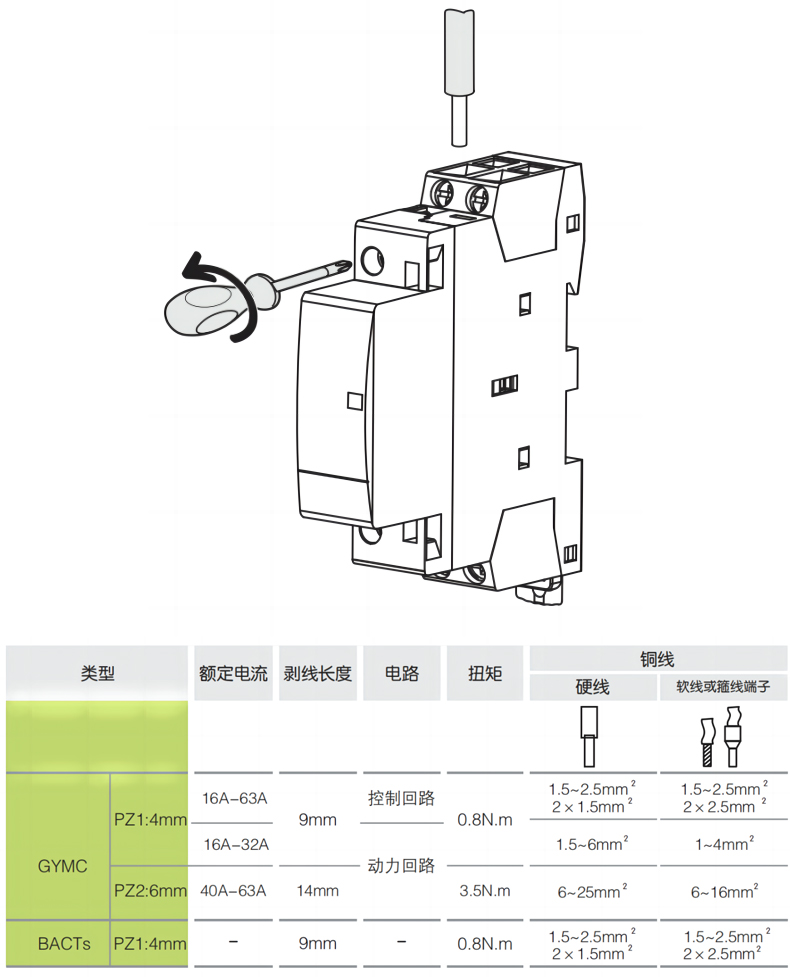

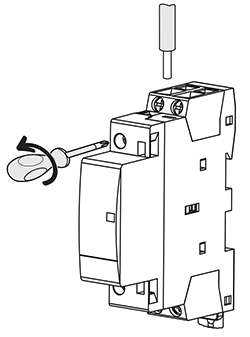

八、GYHC7系列充电桩专用直流静音接触器的接线

类型		额定电流	剥线长度	电路	扭矩	铜线
						硬线	软线或箍线端子
GHC7	PZ1:4mm	16A-63A	9mm	控制回路	0.8N.m	1.5~2.5mm² 2×1.5mm²	1.5~2.5mm2   2×2.5mm2
		16A-32A		动力回路		1.5~6mm²	1~4mm²
	PZ2:6mm	40A-63A	14mm		3.5N.m	6~25mm²	6~16mm²
BACTs	PZ1:4mm	一	9mm	一	0.8N.m	1.5~2.5mm² 2×1.5mm²	1.5~2.5mm²   2×2.5mm²

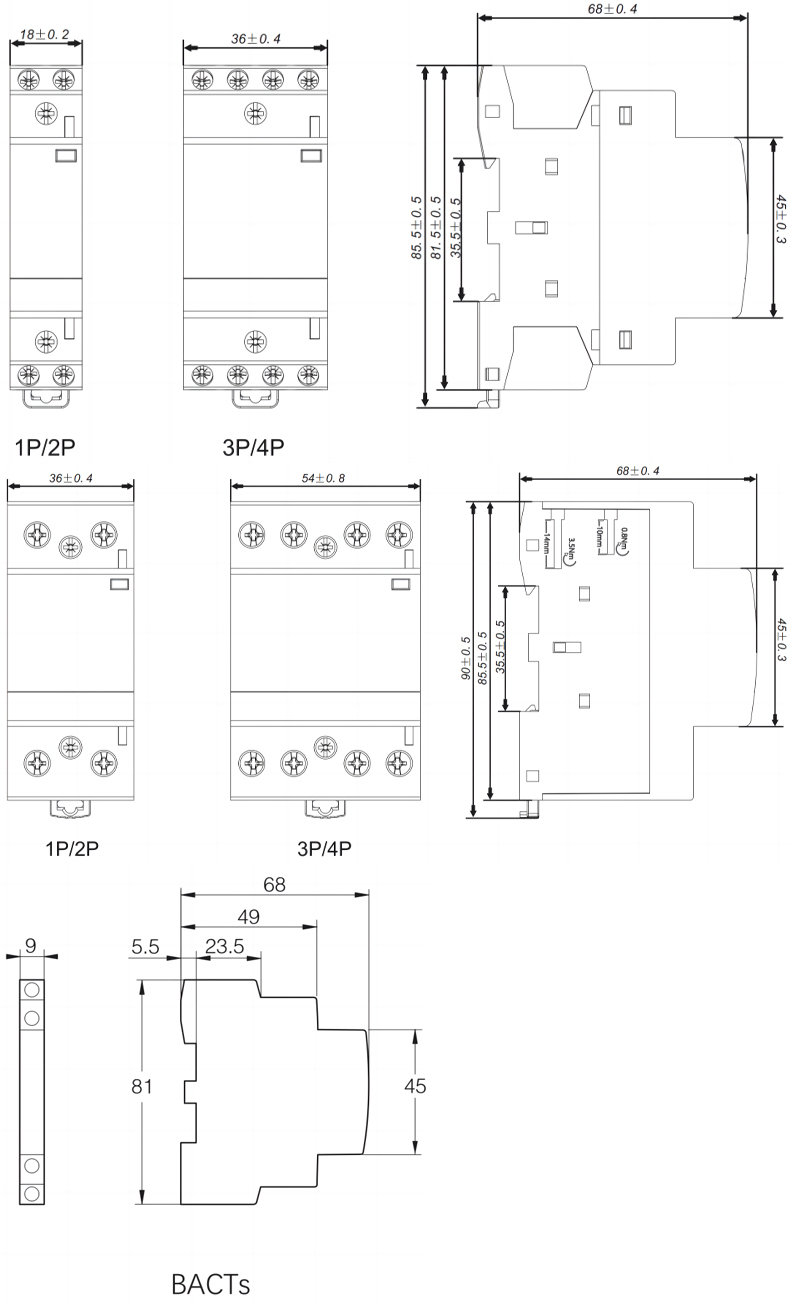

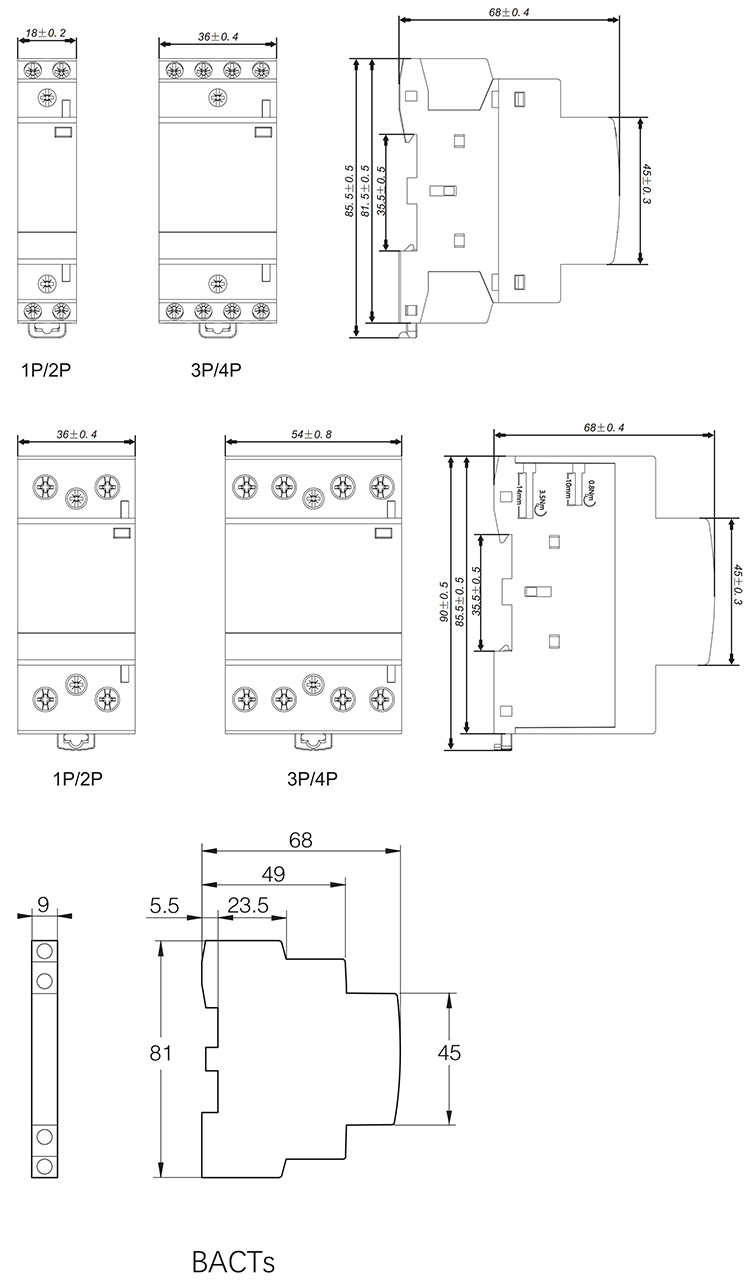

八、GYHC7系列充电桩专用直流静音接触器的尺寸
