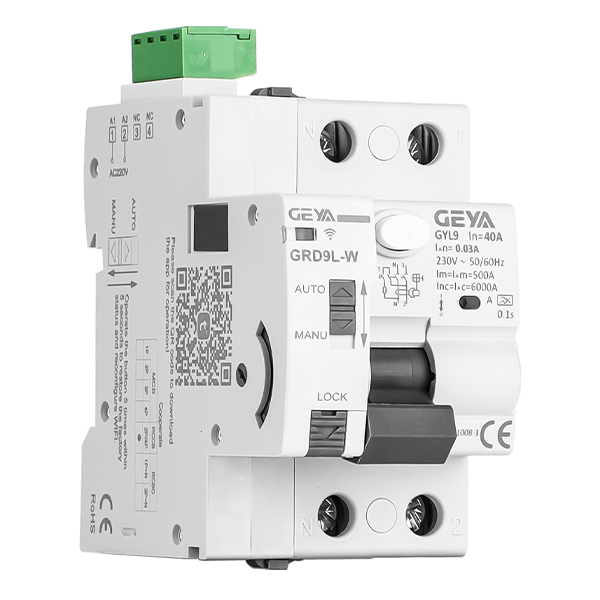

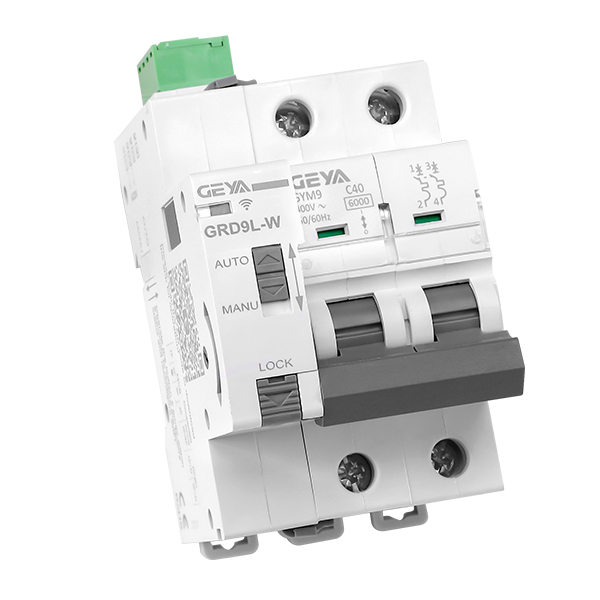

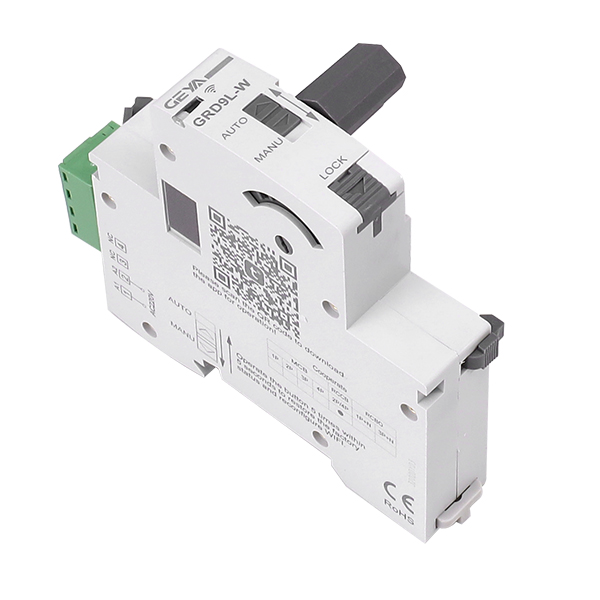

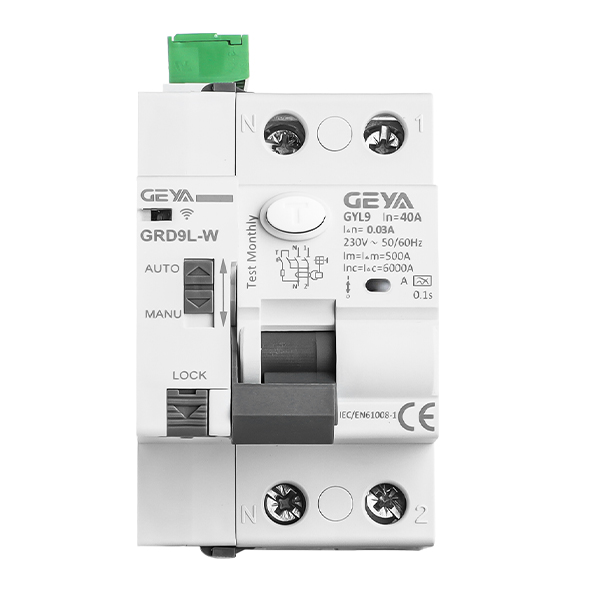

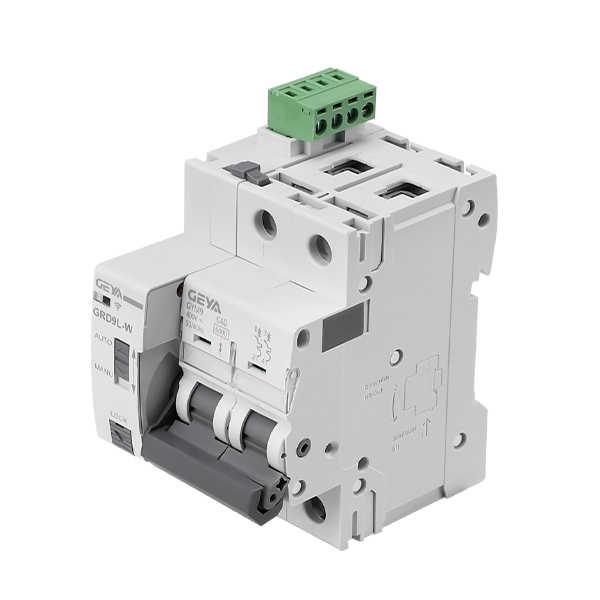

GRD9L-W系列WIFI控制型重合闸产品特点:
1、可与断路器/漏保开关匹配,远程合闸和分断断路器/漏保开关。
2、 通过WIFI远程监控断路器/漏保开关,设定定时打开和关闭时间。
3、带手动/自动选择开关。

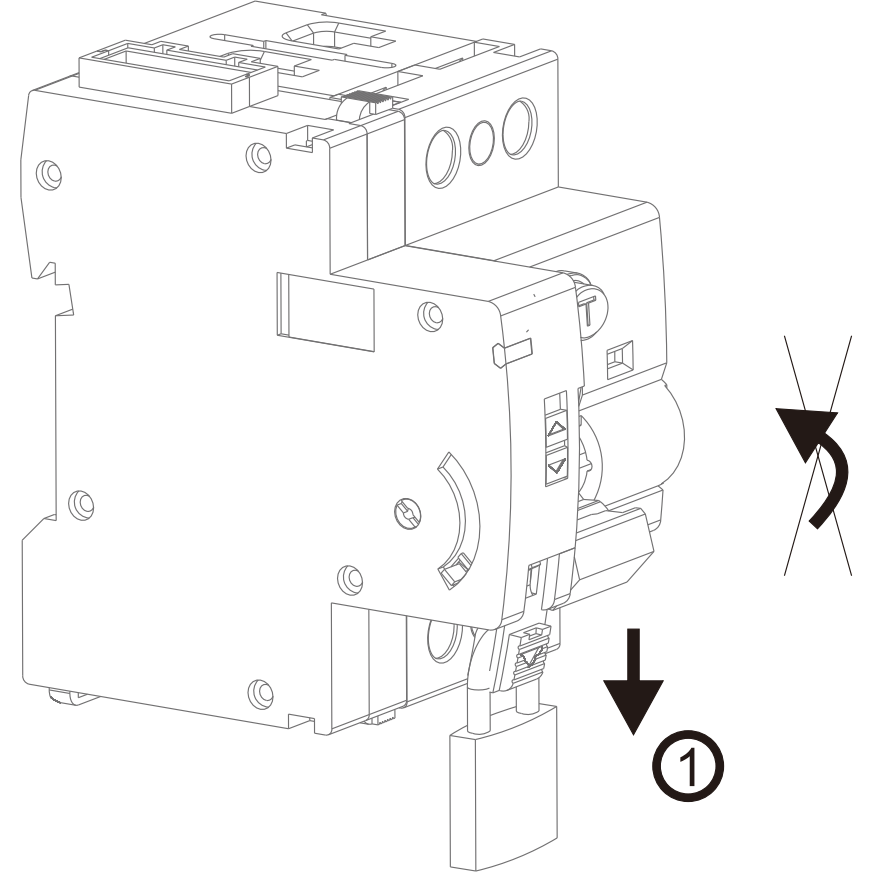

4、具有机械/电子双锁功能。
5、可以更改手柄以匹配断路器/漏保开关。
6、可以搭配其它配件。
7、工作状态由LED指示。
8、操作机构仅18mm宽度。
GRD9L-W系列WIFI控制型重合闸产品特点:
GRD9L-W系列WIFI控制型重合闸可广泛家庭智能配电,光伏设备等。

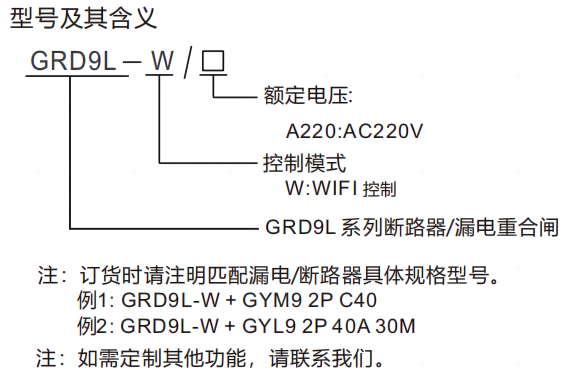

GRD9L-W系列WIFI控制型重合闸型号及含义:

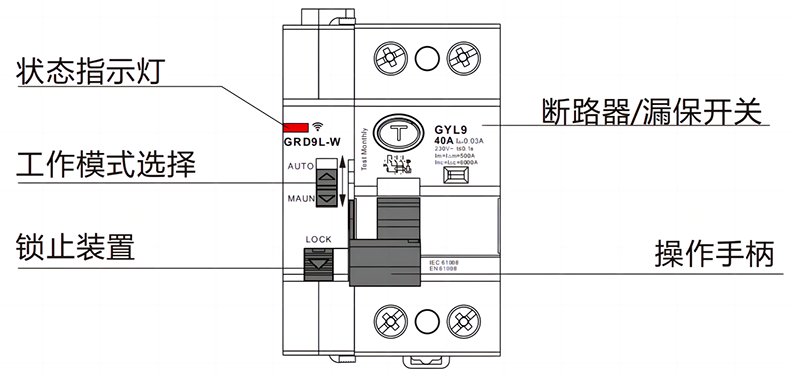

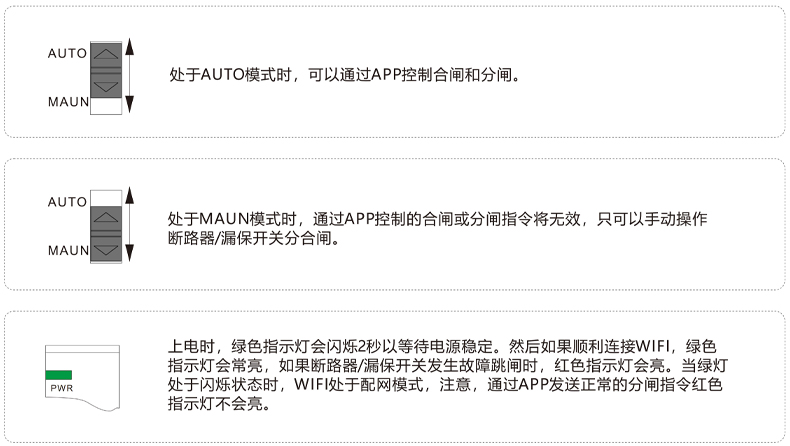

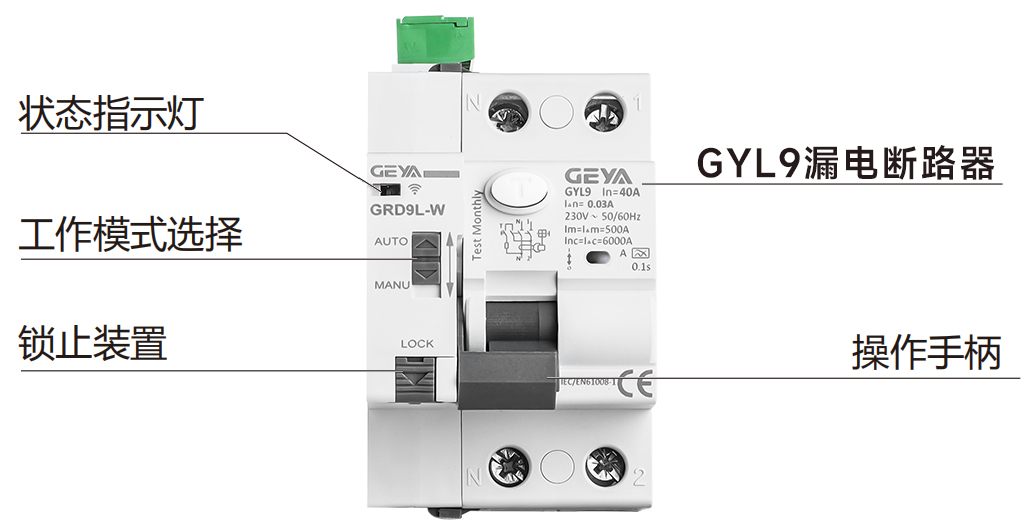

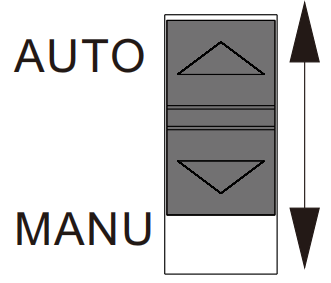

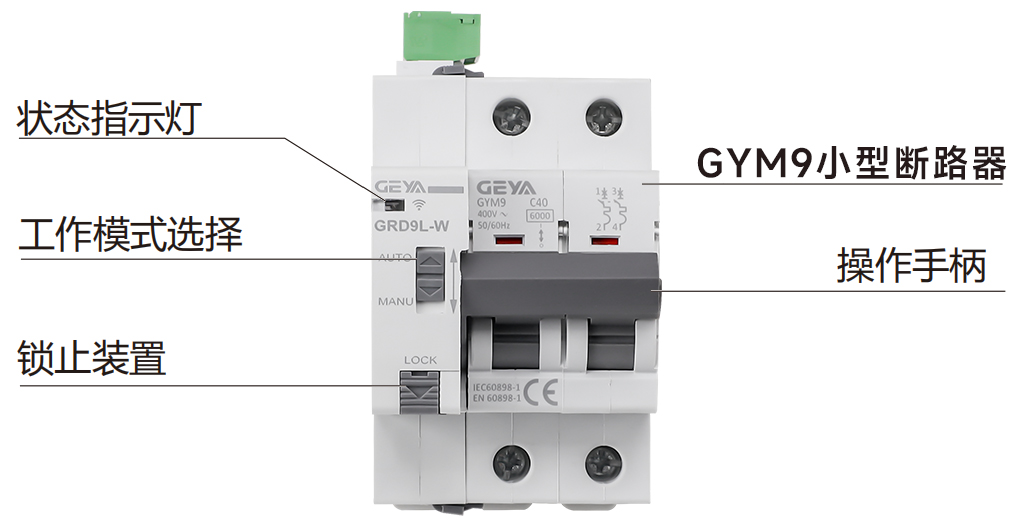

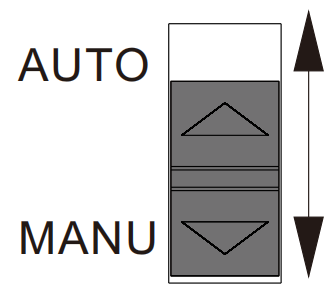

GRD9L-W系列WIFI控制型重合闸面板指示:

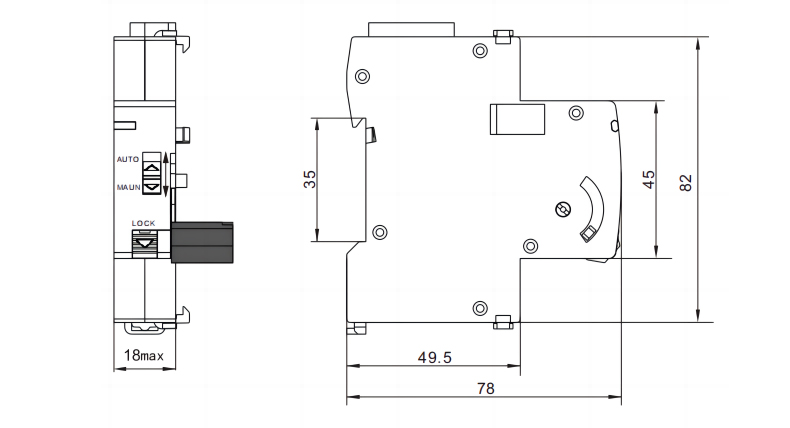

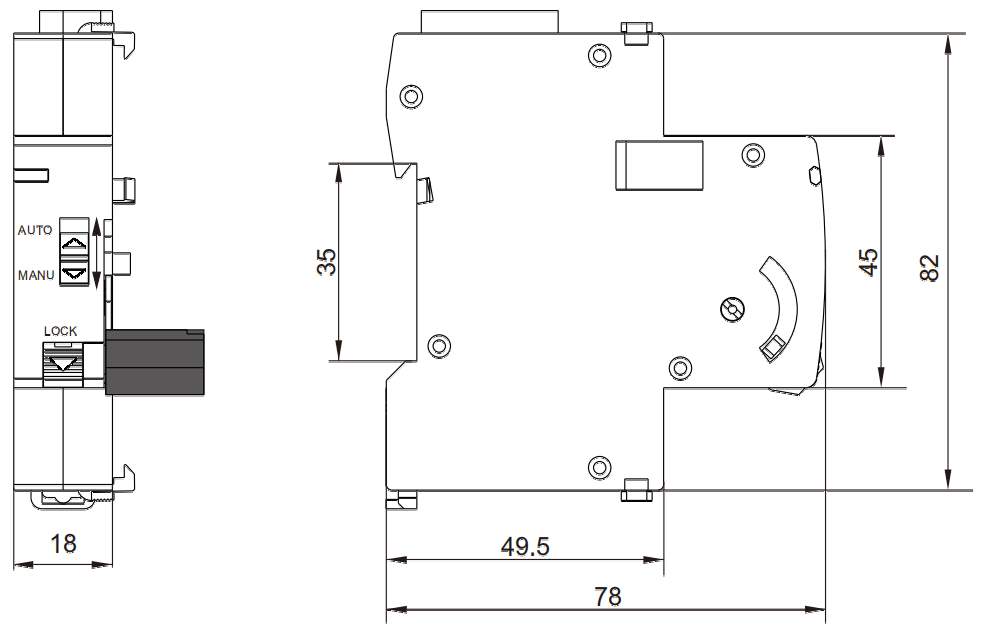

GRD9L-W系列WIFI控制型重合闸产品尺寸:

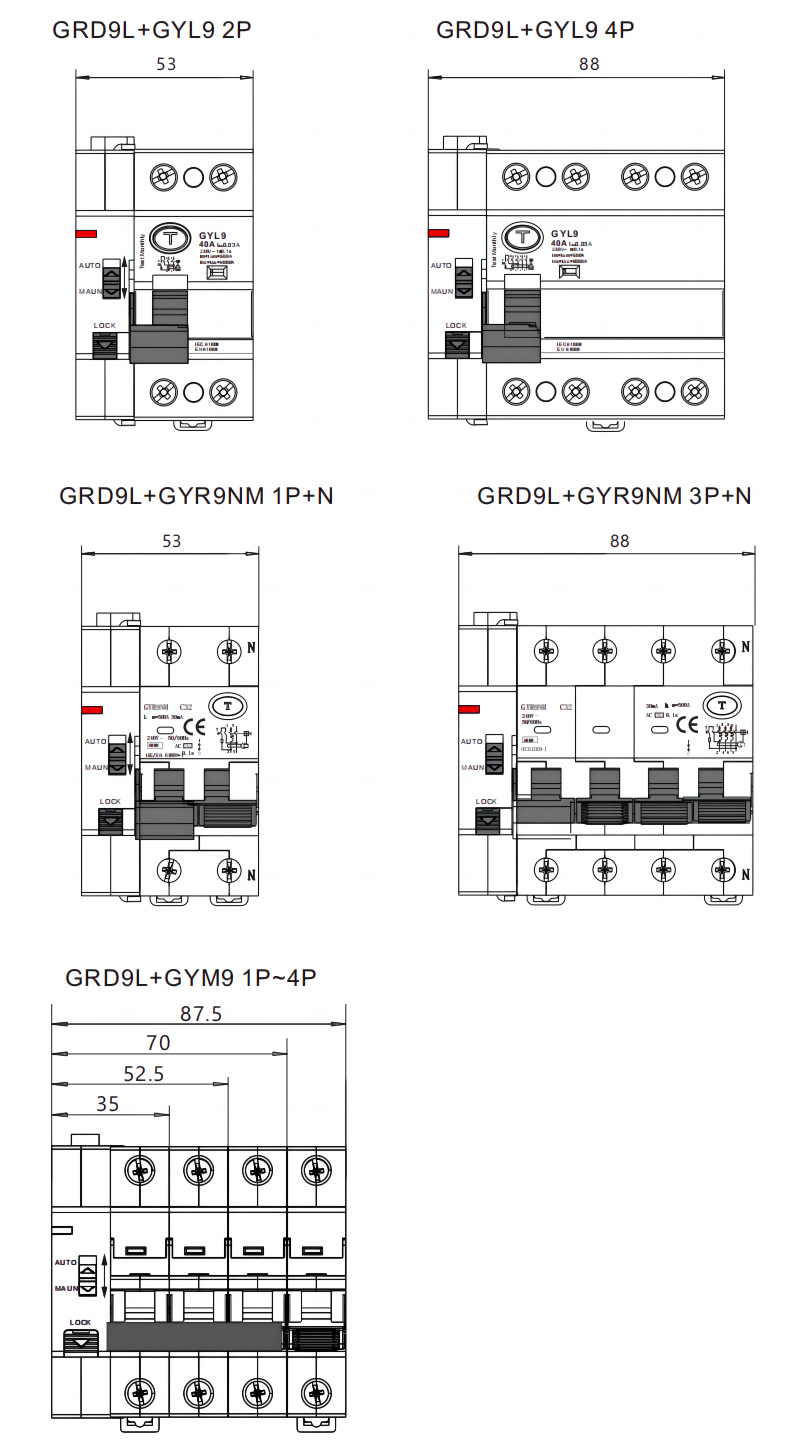

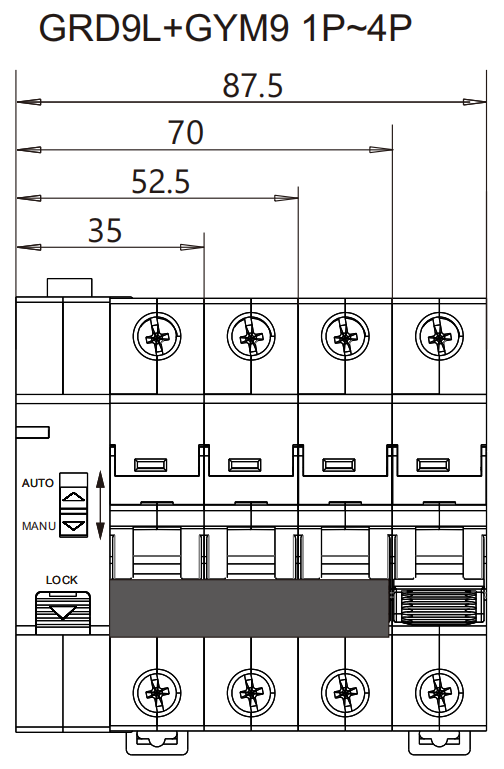

GRD9L-W系列WIFI控制型重合闸搭配断路器尺寸:

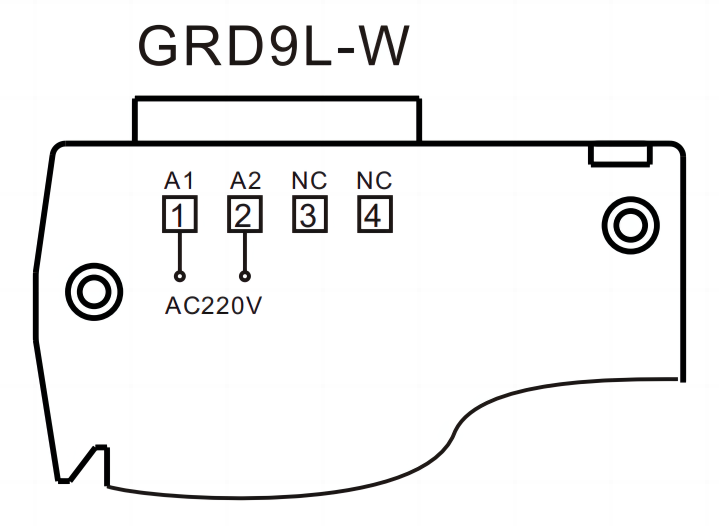

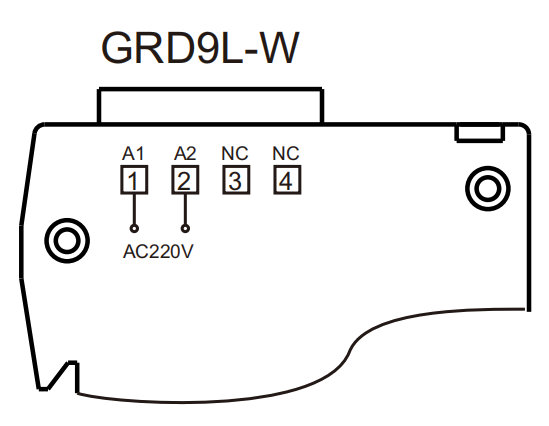

GRD9L-W系列WIFI控制型重合闸接线图:

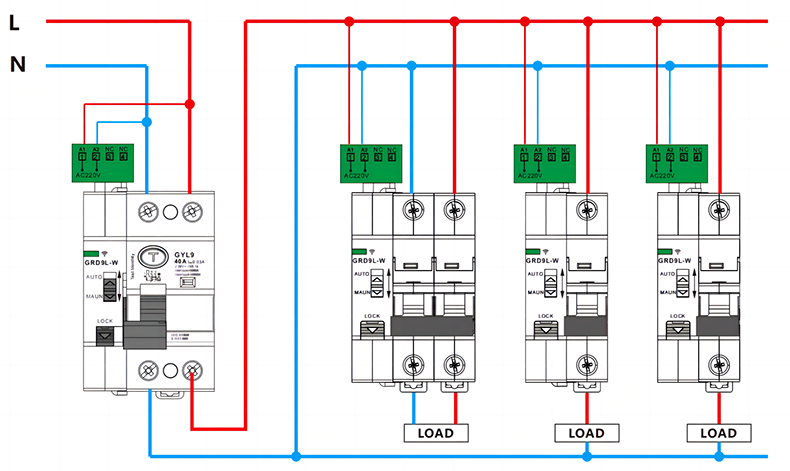

GRD9L-W系列WIFI控制型重合闸接线示例:

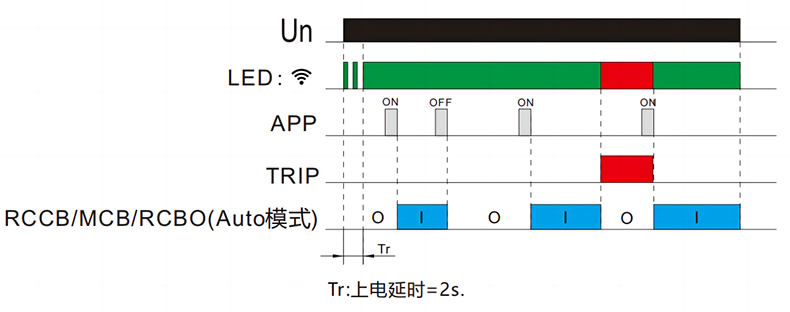

GRD9L-W系列WIFI控制型重合闸功能图:

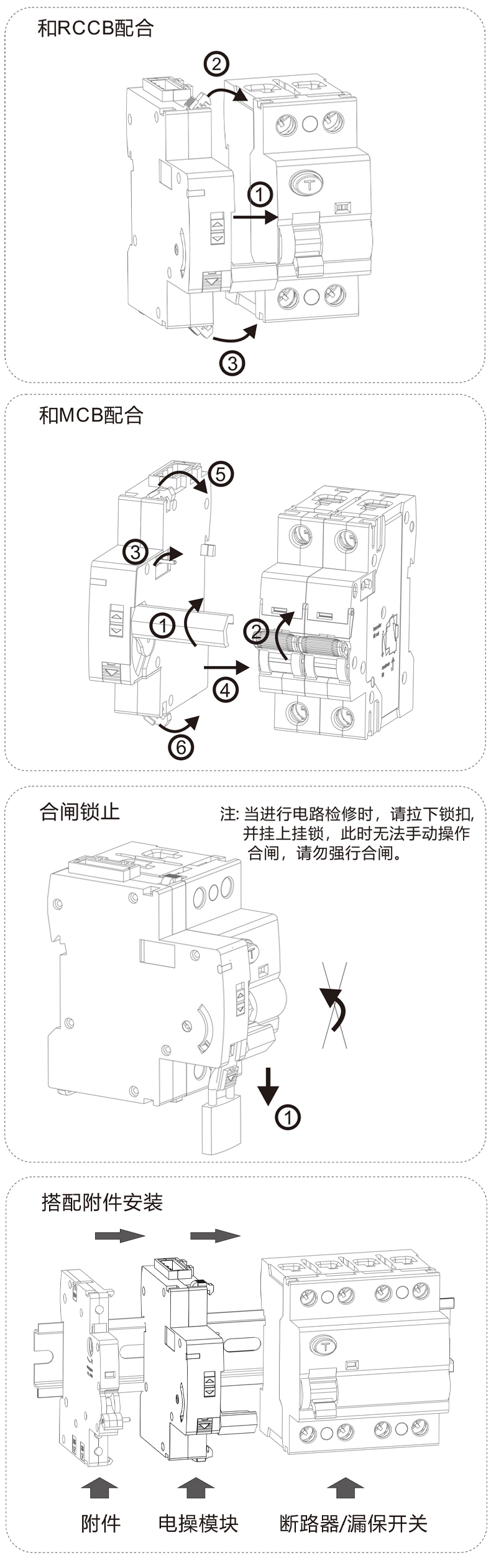

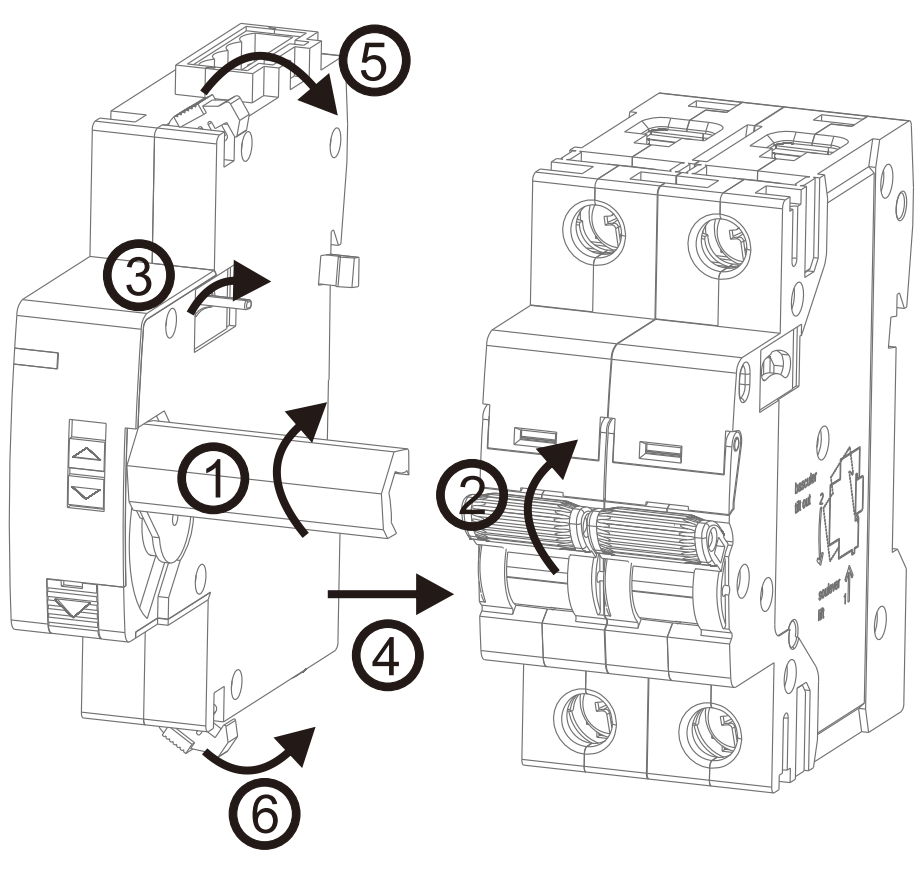

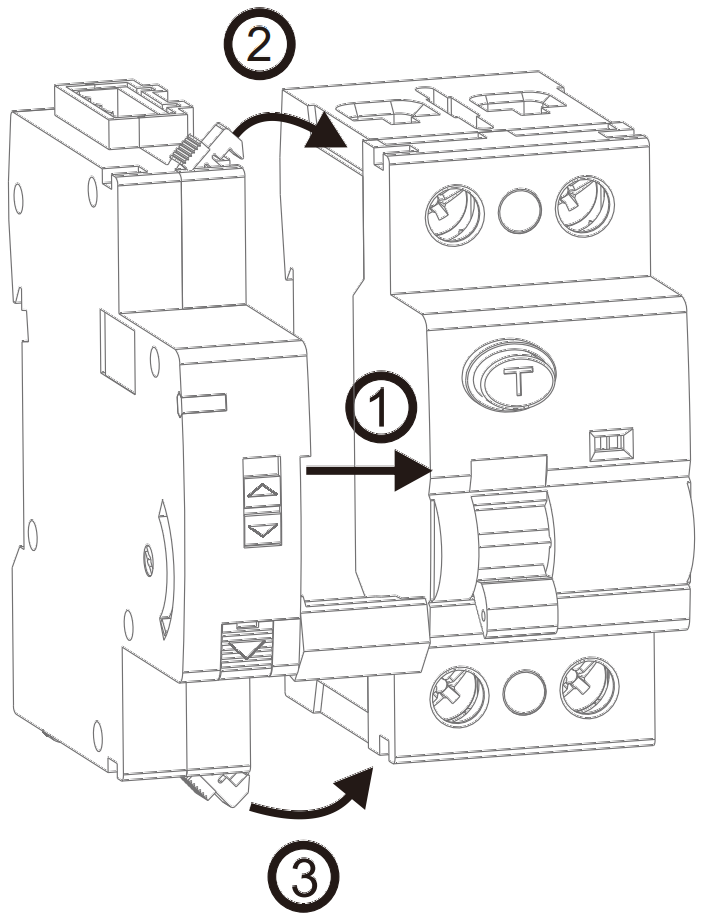

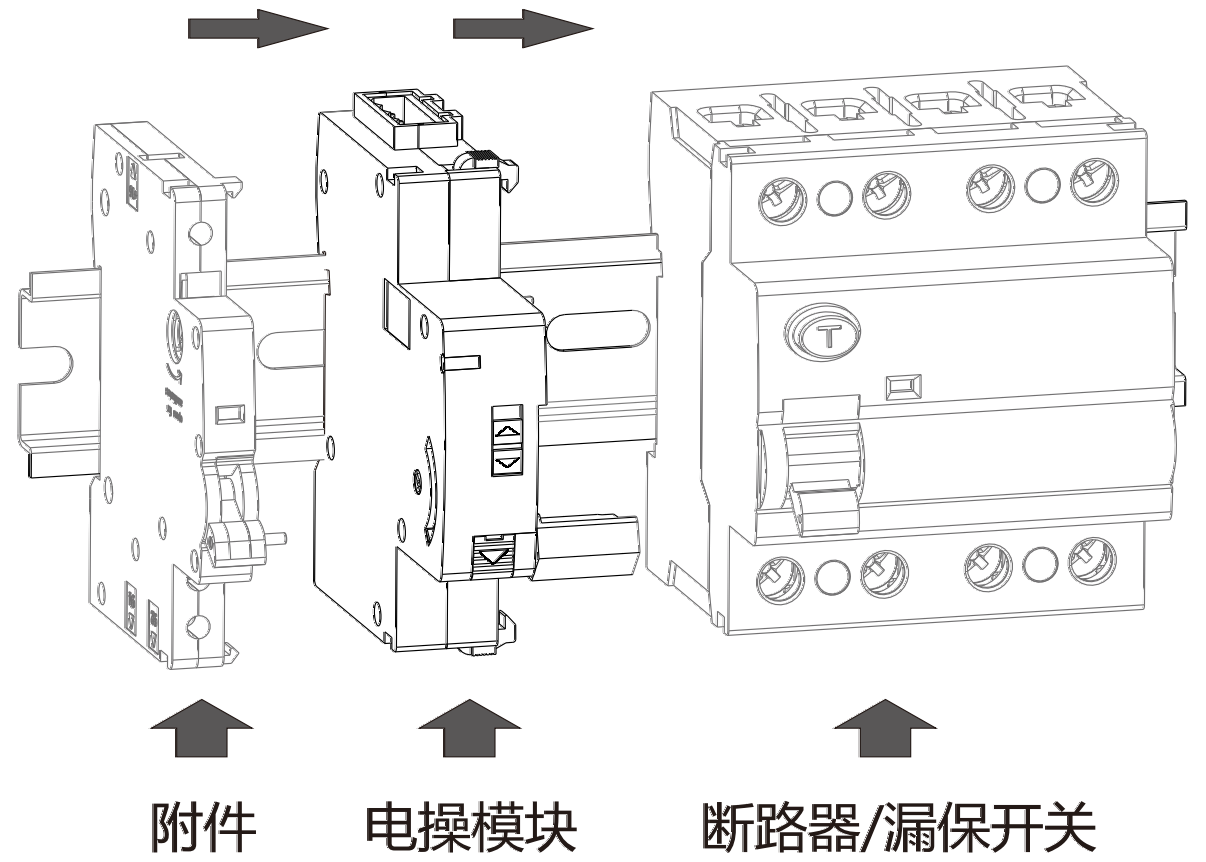

GRD9L-W系列WIFI控制型重合闸安装说明:
GRD9L-W系列WIFI控制型重合闸技术参数:
型号
| GRD9L-W |
控制方式
| WIFI控制 |
电源端子
| A1-A2 |
额定电源电压
| AC 220V(50-60Hz) |
功耗
| AC max.1VA(待机)max.20VA(动作) |
电压波动范围
| -10%;+10% |
指示灯
| 红绿双色LED |
动作时间
| ≤1s |
机械寿命
| 10000次 |
电寿命
| 参照断路器/漏保开关技术参数 |
工作环境温度
| -20℃~+55℃ |
存储和运输环境温度
| -35℃~+75℃ |
安装方式
| Din rail EN/IEC 60715 |
防护等级
| IP20 |
安装位置
| 任意 |
污染等级
| 2 |
接线能力
| 82×18×78mm |
外形尺寸
| 1×2.5mm或2×1.5mm 2 |
重量
| 95g |
GRD9L-W系列WIFI控制型重合闸辅助配件:
辅助触点
| 可以 |
报警触点
| 可以 |
分励脱口器
| 可以 |
欠压分励脱口器
| 可以 |
GRD9L-W系列WIFI控制型重合闸故障处理:
序号 | 故障描述 | 解决办法 |
1 | 无法合闸或分闸。 |
1、请确认电源电压是否正常。
2、请确认工作模式是否设定在AUTO模式。
3、请确认电操机构和断路器/漏电开关的安装卡扣是否卡到位。
|
2 | 合闸后马上跳闸。 |
1、请检查线路,确认断路器/漏电开关下端是否有过载\短路\漏电故 障。
2、断路器是否损坏,滑扣。
|
GRD9L-W系列WIFI控制型重合闸配网说明:
1、安装 APP
扫描下面二维码安装涂鸦智能APP, 或者在应用商店里搜索涂鸦智 能并下载安装.

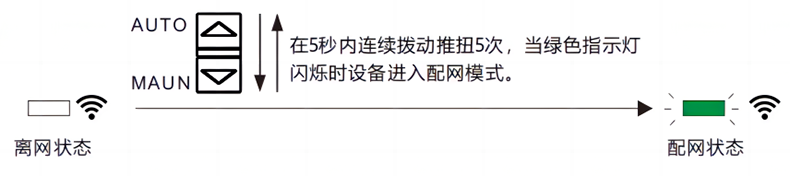

2、添加设备
请WIFI信号正常,手机可以正常连接WIFI网络,在5秒内,连续 拨动推扭5次,当绿色指示灯变为闪
烁状态时,设备进入配网模式, 此时打开APP,并在APP里面添加设备,按照提示操作即可。
3、APP操作
打开APP后,可以根据需要远程操作打开/关闭断路器/漏保 开关,也可以在APP里设置定时开关功能。
4、恢复出厂设置和删除设备
当不需要使用设备时,请在APP里直接删除设备,当然也可以 通过步骤2在5秒之内连续操作推扭5次,设
备会重新恢复为出 厂设置,此时进入配网模式,可以重新添加设备。
GRD9L-W系列WIFI控制型重合闸视频展示:
