GRD9L-S型自动重合闸产品特点：
1、 可与断路器/漏保开关匹配，远程合闸和分断断路器/漏保开关。
2、 通过RS485接口远程监控断路器/漏保开关,读取分合闸状态及各种参数。

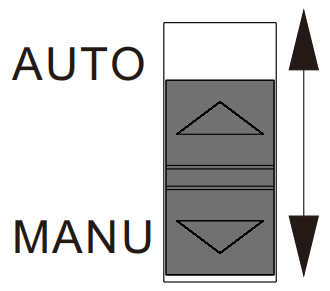

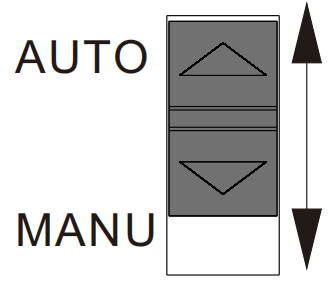

3、带手动/自动选择开关。
4、 具有机械/电子双锁功能。
5、 可以更改手柄以匹配断路器/漏保开关。
6、 可以搭配其它配件。
7、 工作状态由LED指示。
8、操作机构仅18mm宽度。
GRD9L-S型自动重合闸应用场合：
可广泛应用于电网终端线路， 新能源电路管理，智能电子三联，智能 家居，智慧工厂，新能源汽车充电
桩等。

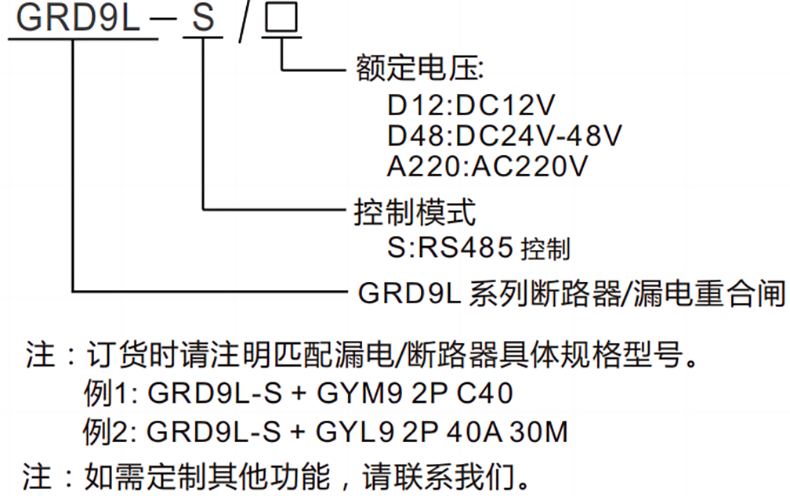

GRD9L-S型自动重合闸型号及含义：

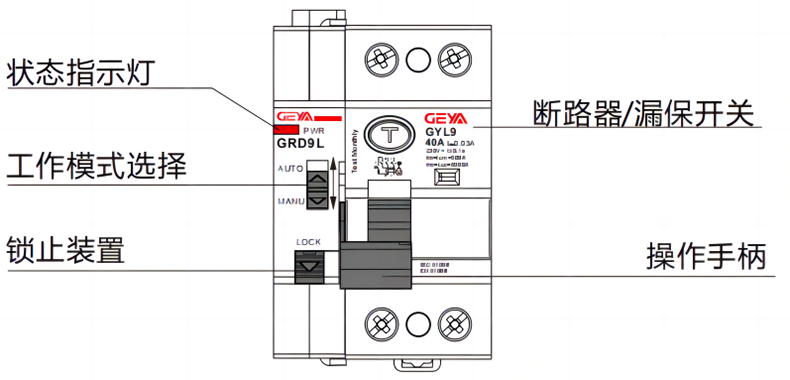

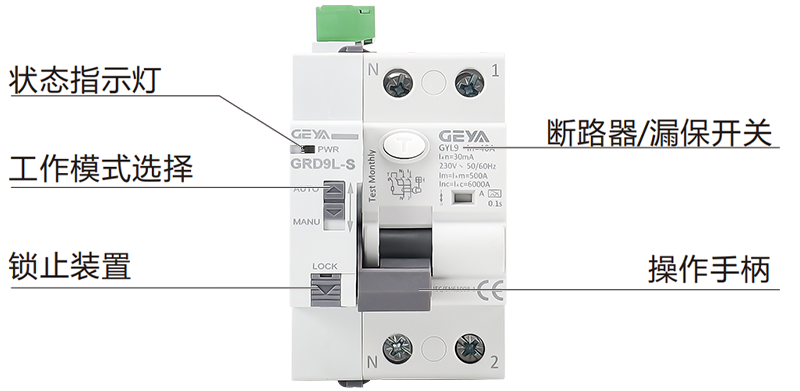

GRD9L-S型自动重合闸面板指示：

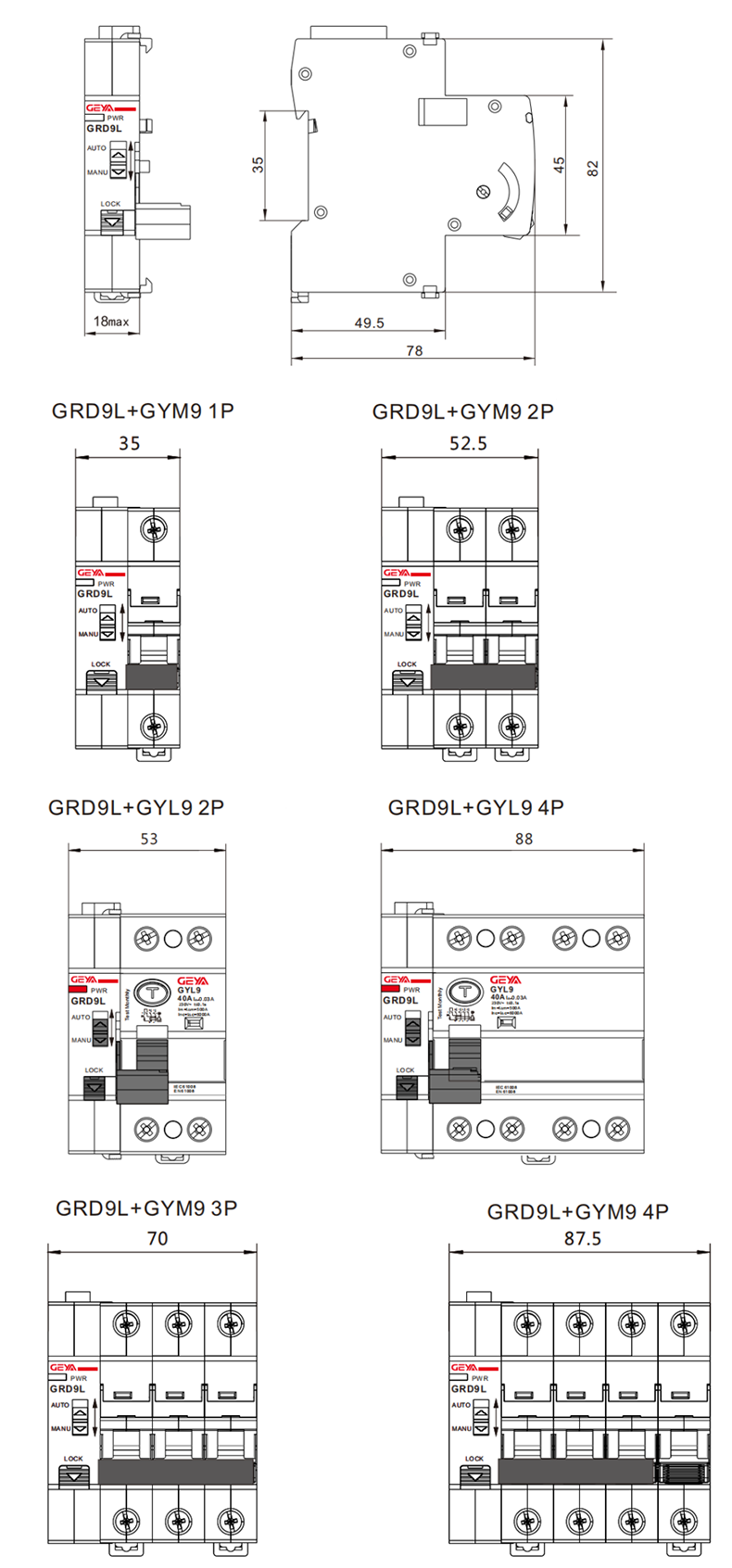

GRD9L-S型自动重合闸产品尺寸：
GRD9L-S型自动重合闸技术参数：
| 型号 | GRD9L-S |
| 控制方式 | RS485控制 |
| 电源端子 | A1-A2 |
| 额定电源电压 | DC12V,DC24V-48V |
| 功耗 | DC max.1W(待机)max.20W(动作) |
| 额定电源电压 | -10%;+10% |
| 电压波动范围 | AC 220V(50-60Hz) |
| 功耗 | AC max.1VA(待机)max.20VA(动作) |
| 电 压 波 动 范 围 | -10%;+10% |
| 指示灯 | 红绿双色LED |
| 动作时间 | ≤1s |
| RS485接口通信规约 | MODBUS-RTU |
| 机械寿命 | 10000次 |
| 电寿命 | 4000次 |
| 工作环境温度 | -20℃ to+55℃(-4F to 131F |
| 存储和运输环境温度 | -35℃ to +75℃(-22F to 158F) |
| 安装方式 | Dinrail EN/IEC 60715 |
| 防护等级 | IP20 |
| 安装位置 | 任意 |
| 过压等级 | II. |
| 污染等级 | 2 |
| 接线能力 | 82×18×78mm |
| 外形尺寸 | 1×2.5mmor 2×1.5mm 2 |
| 重量 | 80g |
GRD9L-S型自动重合闸辅助配件：
| 辅助触点 | 可以 |
| 报警触点 | 可以 |
| 分励脱口器 | 可以 |
| 欠压分励脱口器 | 可以 |

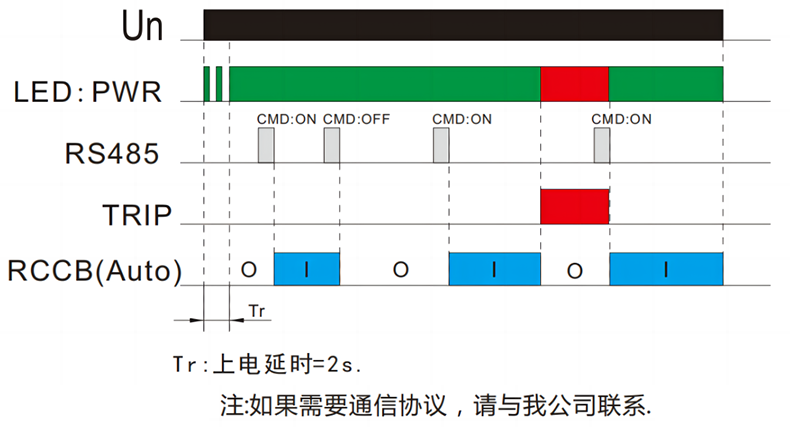

GRD9L-S型自动重合闸功能图：

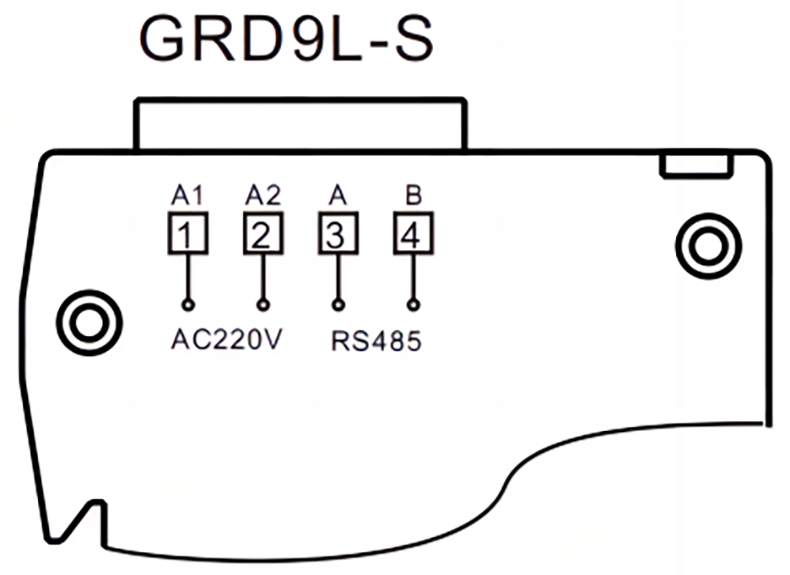

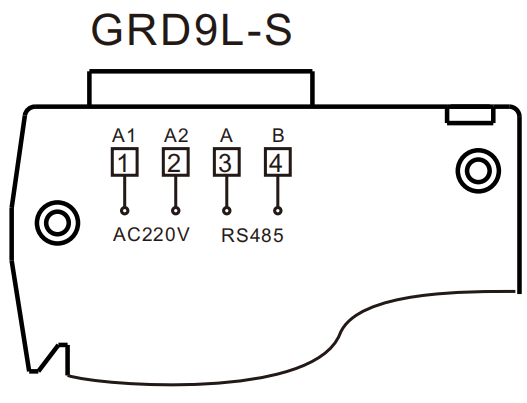

GRD9L-S型自动重合闸接线图：

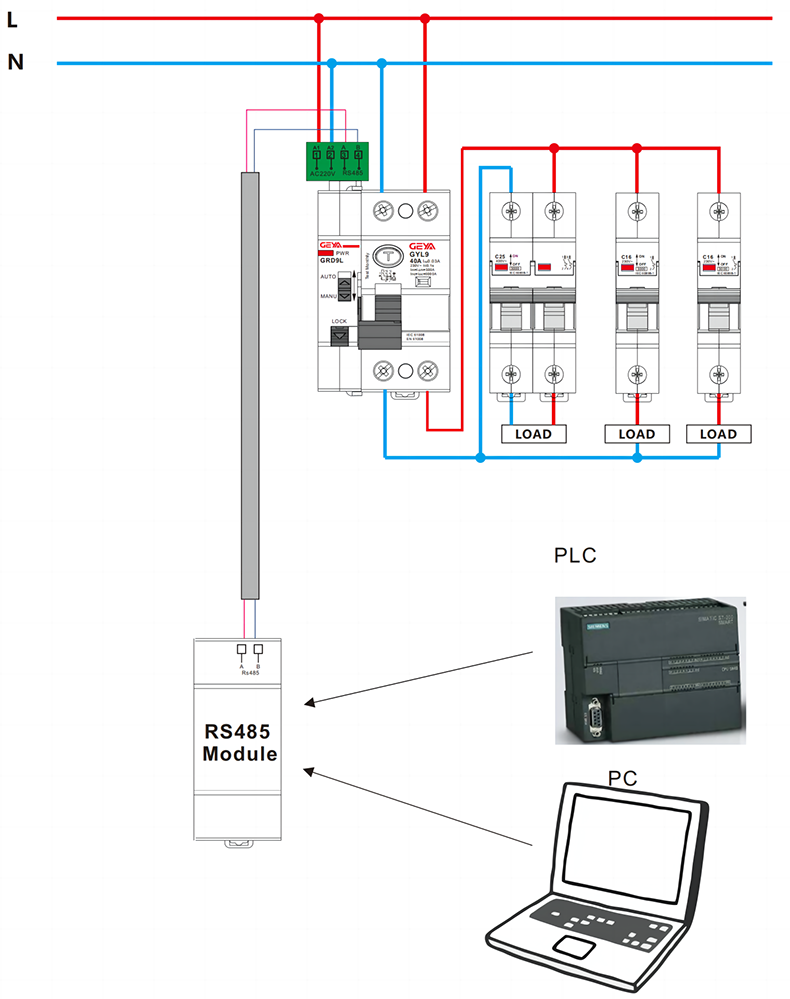

GRD9L-S型自动重合闸接线实例：
GRD9L-S型自动重合闸安装说明：
GRD9L-S型自动重合闸故障处理：
| 序号 | 故障描述 | 解决办法 |
| 1 | 无法合闸或分闸 | 1、请确认电源电压是否正常。 2、请确认工作模式是否设定在AUTO模式。 3、请确认电操机构和断路器/漏电开关的安装卡扣是否卡到位。 |
| 2 | 合闸后马上跳闸 | 1、请检查线路，确认断路器/漏电开关下端是否有过载\短路漏电故障。 2、断路器是否损坏，滑扣。 |
