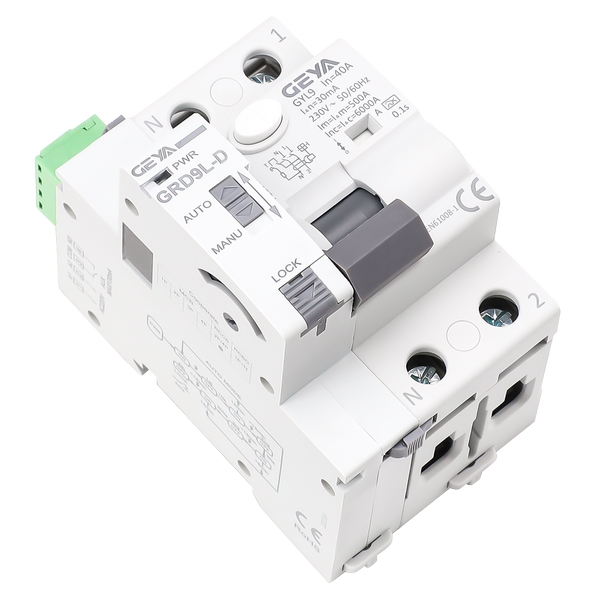

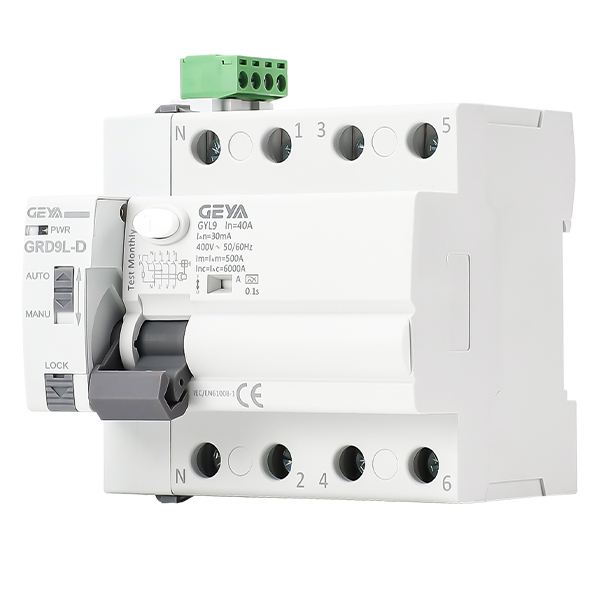

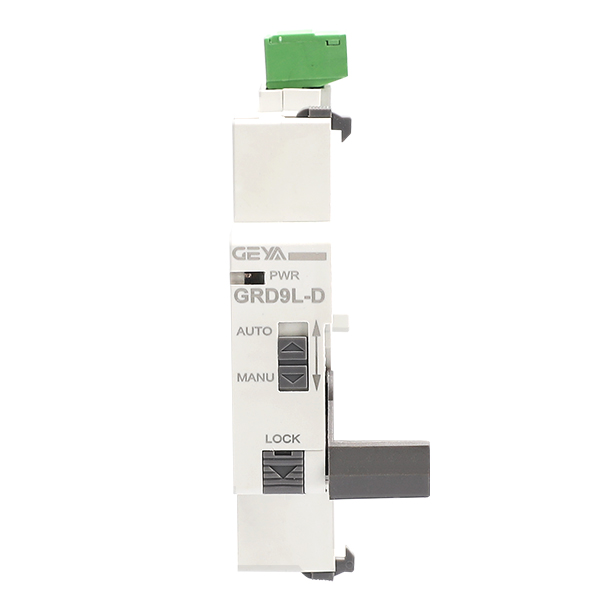

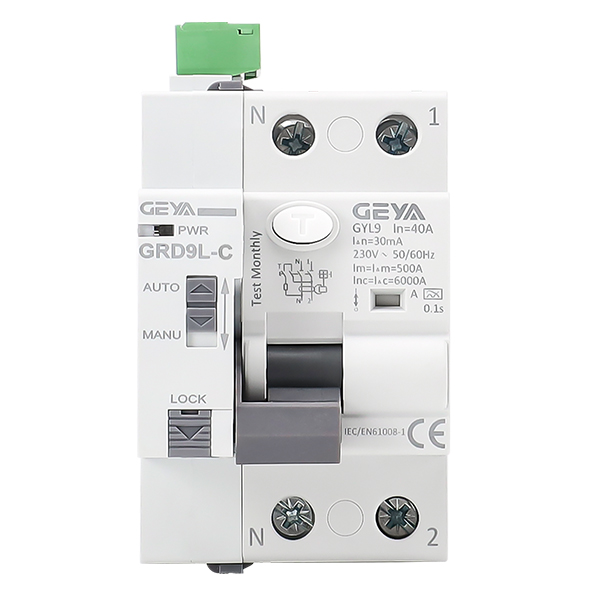

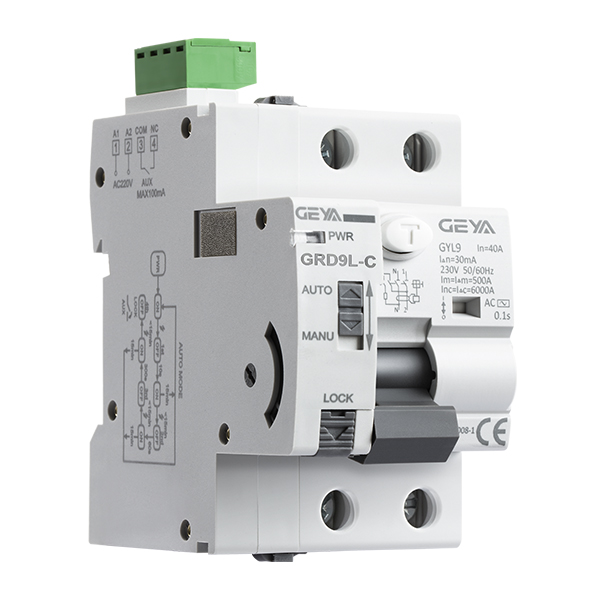

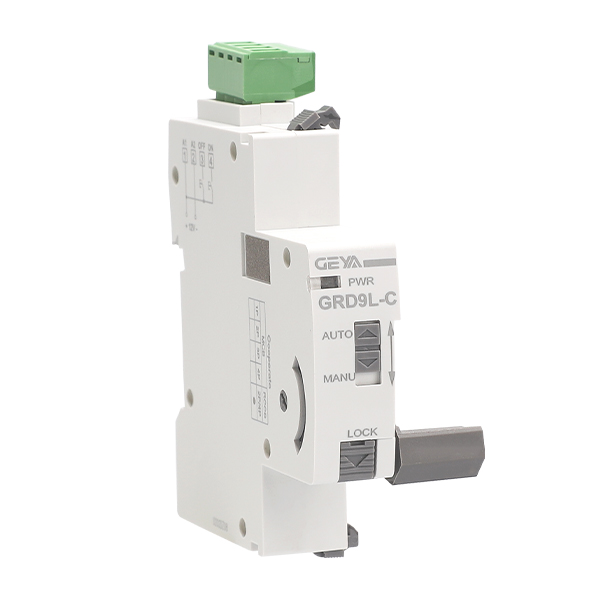

GRD9L-C/D型自动重合闸

产品介绍：GRD9L-C/D型自动重合闸，可与断路器/漏保开关匹配，通过开关量控制断路器/漏保开关，亦可远程控制断路器/漏保开关的合闸和分断，具有机械/电子双锁功能，可被广泛应用于电网终端线路、新能源电路管理、智能电子三联、智能家具、智慧工厂、新能源汽车电桩等场所。

所属分类：自动重合闸返回上一级

价格：

促销：

[
                                        {"产品型号": "GRD9L-C","规格及组合": "AC230V（无搭配）"},{"产品型号": "GRD9L-C","规格及组合": "DC12V（无搭配）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYM9H 1P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYM9H 2P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYM9H 3P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYM9H 4P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9-AC 2P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9-AC 2P（80/100A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9-AC 4P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9-AC 4P（80/100A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9-A 2P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9-A 4P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9-B 2P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9-B 4P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9-B 4P（80/100A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYM9 1P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYM9 2P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYM9 3P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYM9 4P（6A-63A）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NM-2P（6A-25A 30mA AC型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NM-2P（32-40A-30mA AC型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NM-2P（6A-25A 30mA A型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NM-2P（32-40A-30mA A型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NE-2P（6A-25A 30mA AC型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NE-2P（32-40A-30mA AC型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NE-2P（6A-25A 30mA A型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NE-2P（32-40A-30mA A型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NM-4P（6A-25A 30mA AC型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NM-4P（32-40A-30mA AC型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NM-4P（6A-25A 30mA A型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NM-4P（32-40A-30mA A型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NE-4P（6A-25A 30mA AC型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NE-4P（32-40A-30mA AC型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NE-4P（6A-25A 30mA A型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYR9NE-4P（32-40A-30mA A型）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9M 2P-A级-A-SI型（25A-30mA）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9M 2P-A级-A-SI型（40A-30mA）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9M 2P-A级-A-SI型（63A-30mA）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9M 4P-A级-A-SI型（25A-30mA）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9M 4P-A级-A-SI型（40A-30mA）"},{"产品型号": "GRD9L-C","规格及组合": "搭配GYL9M 4P-A级-A-SI型（63A-30mA）"},{"产品型号": "GRD9L-D","规格及组合": "AC230V（无搭配）"},{"产品型号": "GRD9L-D","规格及组合": "DC12V（无搭配）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYM9H 1P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYM9H 2P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYM9H 3P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYM9H 4P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9-AC 2P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9-AC 2P（80/100A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9-AC 4P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9-AC 4P（80/100A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9-A 2P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9-A 4P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9-B 2P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9-B 4P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9-B 4P（80/100A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYM9 1P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYM9 2P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYM9 3P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYM9 4P（6A-63A）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NM-2P（6A-25A 30mA AC型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NM-2P（32-40A-30mA AC型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NM-2P（6A-25A 30mA A型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NM-2P（32-40A-30mA A型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NE-2P（6A-25A 30mA AC型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NE-2P（32-40A-30mA AC型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NE-2P（6A-25A 30mA A型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NE-2P（32-40A-30mA A型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NM-4P（6A-25A 30mA AC型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NM-4P（32-40A-30mA AC型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NM-4P（6A-25A 30mA A型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NM-4P（32-40A-30mA A型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NE-4P（6A-25A 30mA AC型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NE-4P（32-40A-30mA AC型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NE-4P（6A-25A 30mA A型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYR9NE-4P（32-40A-30mA A型）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9M 2P-A级-A-SI型（25A-30mA）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9M 2P-A级-A-SI型（40A-30mA）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9M 2P-A级-A-SI型（63A-30mA）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9M 4P-A级-A-SI型（25A-30mA）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9M 4P-A级-A-SI型（40A-30mA）"},{"产品型号": "GRD9L-D","规格及组合": "搭配GYL9M 4P-A级-A-SI型（63A-30mA）"}
                                        ]



GRD9L-C/D型自动重合闸产品特点：

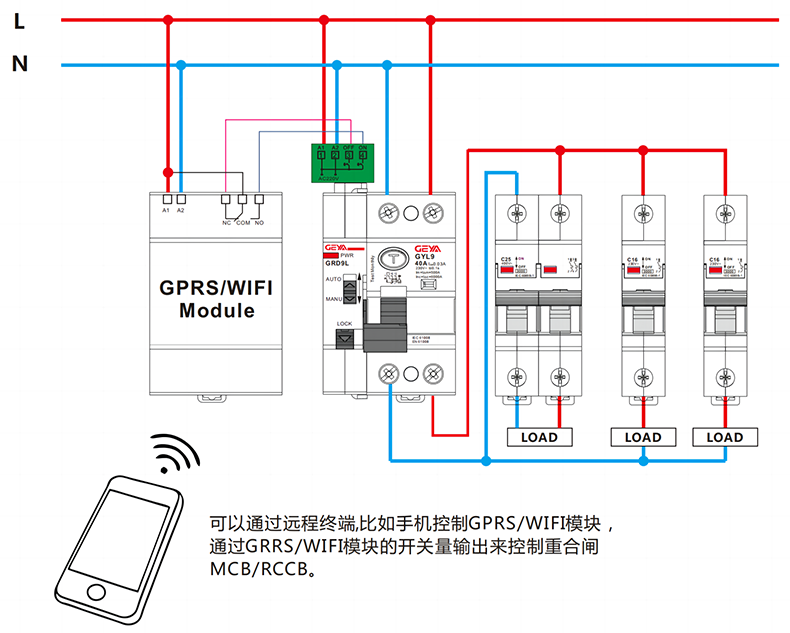

1、可与断路器/漏保开关匹配，远程合闸和分断断路器/漏保开关。

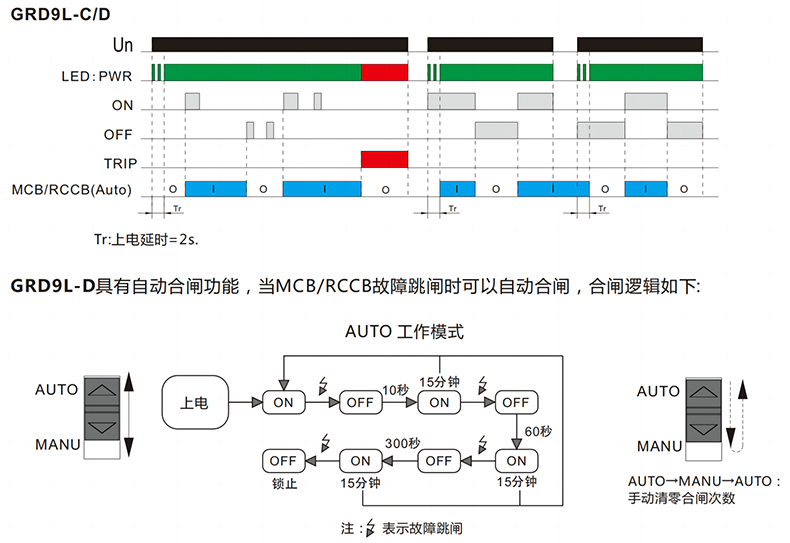

2、通过开关量控制断路器/漏保开关，D型具有自动重合功能。

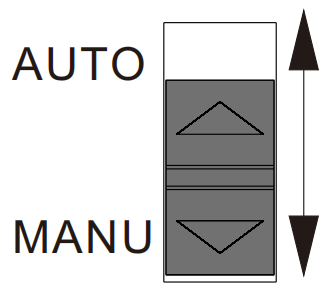

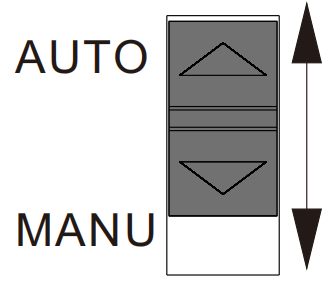

3、带手动/自动选择开关。

4、具有机械/电子双锁功能。

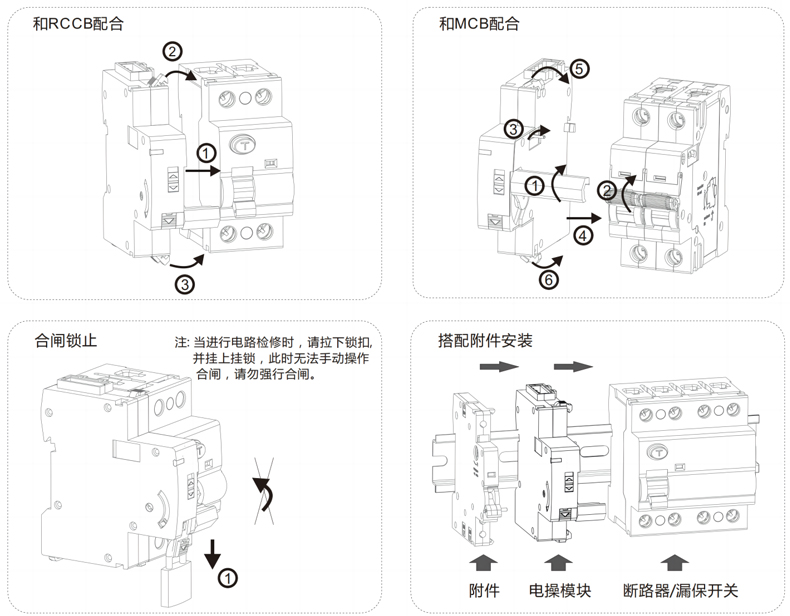

5、可以更改手柄以匹配断路器/漏保开关。

6、可以搭配其它配件。

7、工作状态由LED指示。

8、操作机构仅18mm宽度。

GRD9L-C/D型自动重合闸应用场合：

可广泛应用于电网终端线路，新能源电路管理，智能电子三联，智能家居，智慧工厂，新能源汽车充电桩

等。

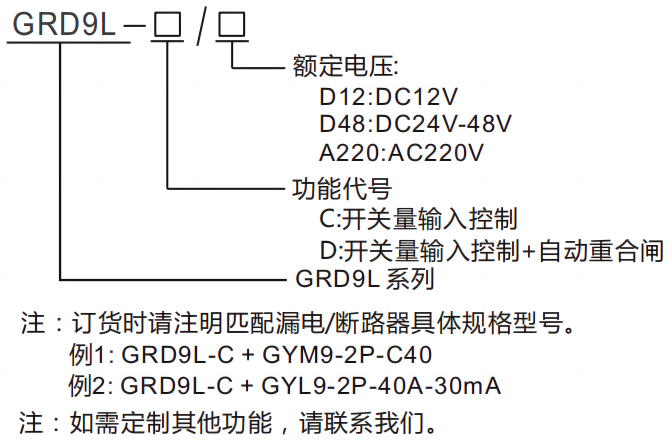

GRD9L-C/D型自动重合闸型号及含义：

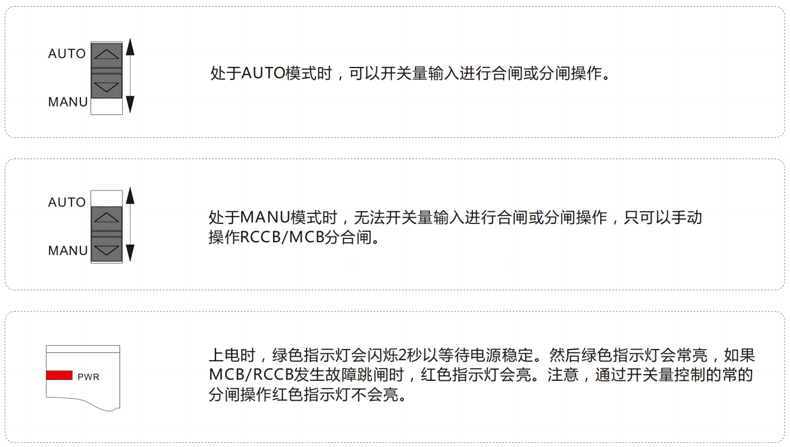

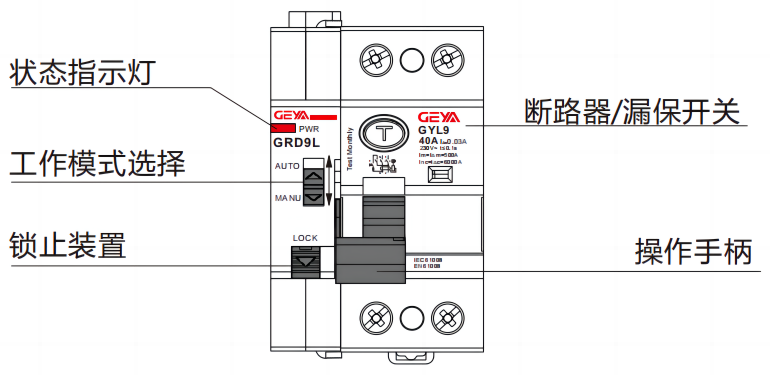

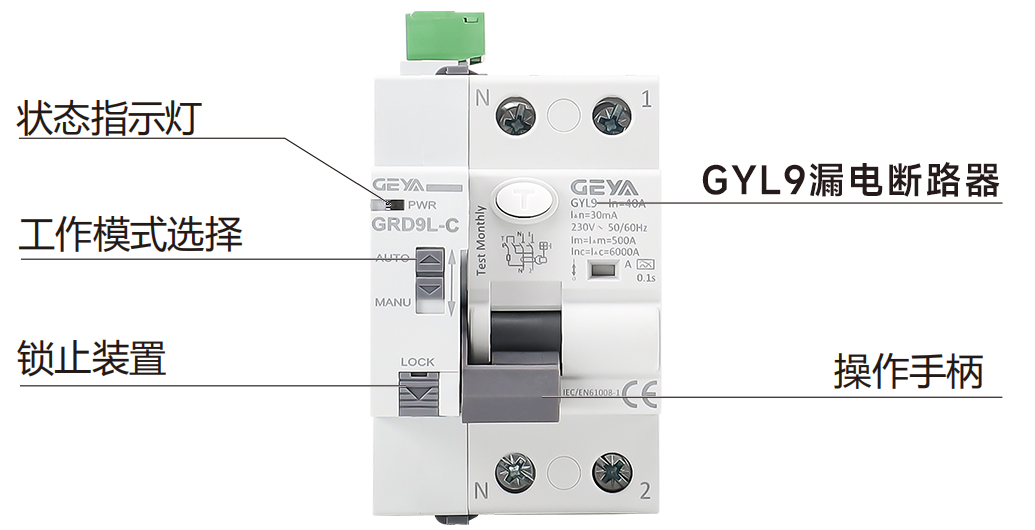

GRD9L-C/D型自动重合闸面板指示：



GRD9L-C/D型自动重合闸技术参数：

	GRD9L-C	GRD9L-D
控制方式	开关量输入控制	开关量输入控制+自动重合闸

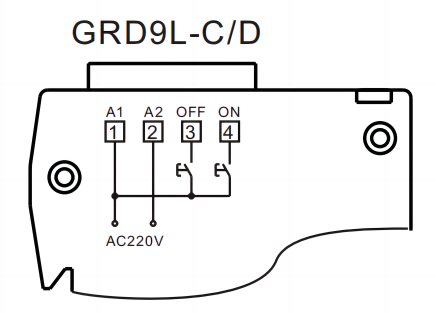

电源端子	A1-A2
额定电源电压	DC12V,DC24V-48V
功耗	DC max.1W(待机) max.20W (动作)
额定电源电压	-10%;+10%
电压波动范围	AC220V(50-60Hz)
功耗	AC max.1VA(待机)max.20VA (动作)
电压波动范围	-10%;+10%
指示灯	红绿双色LED
动作时间	≤1s
自动重合闸次数	无	3次

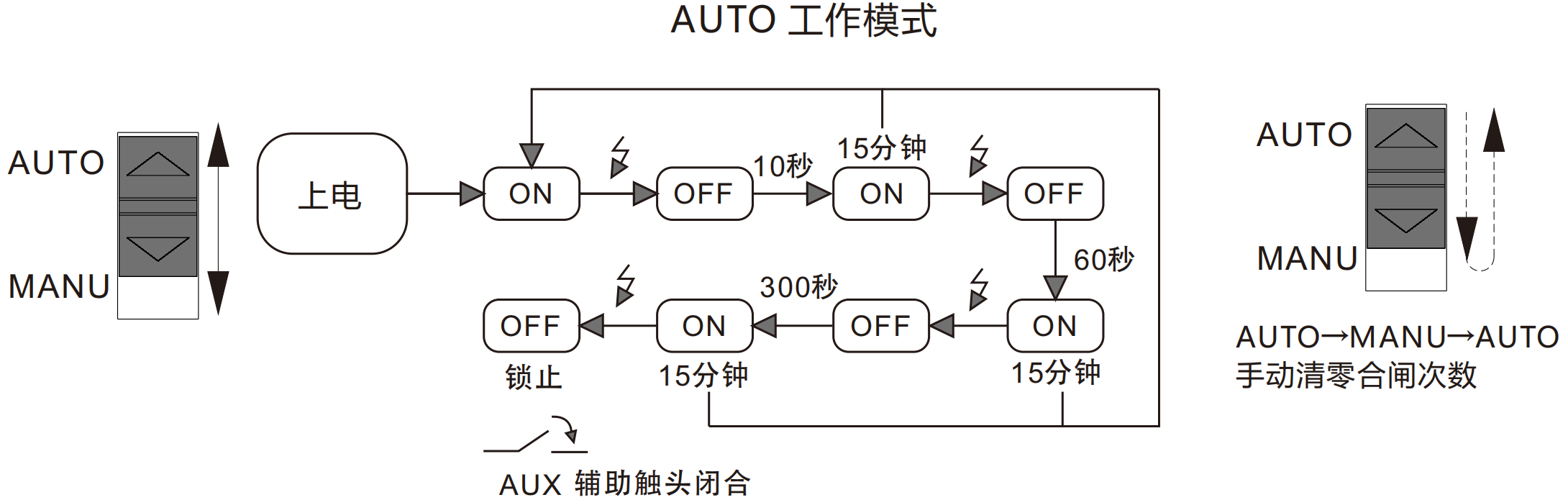

自动重合闸时间	无	10秒-60秒-300秒；
合闸次数清零	无	合闸成功后15分钟内不在跳闸或手动清零
机械寿命	10000次
电寿命	4000次
工作环境温度	-20℃ to+55℃(-4F to 131F)
存储和运输环境温度	-35℃ to+75℃(-22F to 158F)
安装方式	卡轨安装EN/IEC 60715
防护等级	IP20
安装位置	任意
过压等级	III.
污染等级	2
接线能力	82×18×78mm
外形尺寸	1×2.5mm²or2×1.5mm²2
重量	80g

GRD9L-C/D型自动重合闸故障处理：

序号	故障描述	解决办法
1	无法合闸或分闸	1、请确认电源电压是否正常。 2、请确认工作模式是否设定在AUTO模式。 3、请确认电操机构和断路器/漏电开关的安装卡扣是否卡到位。
2	合闸后马上跳闸	1、请检查线路，确认断路器/漏电开关下端是否有过载\短路\漏电故障。 2、断路器是否损坏，滑扣。
