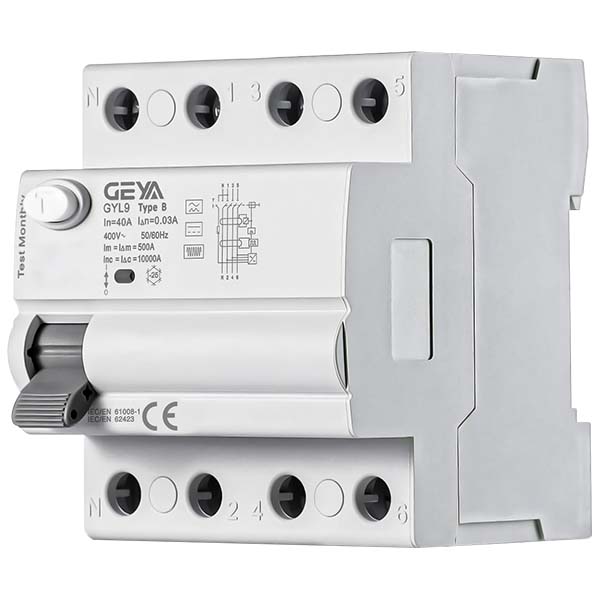

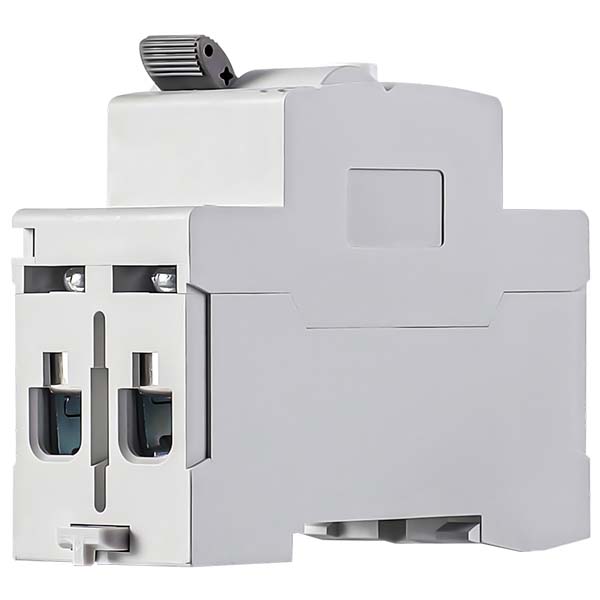

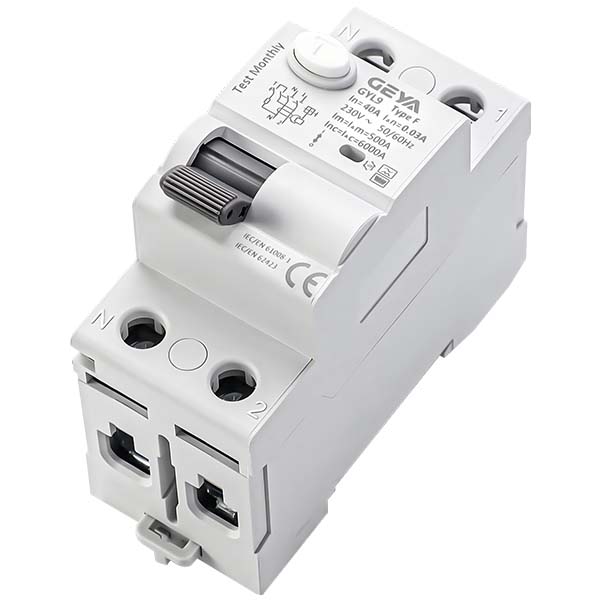

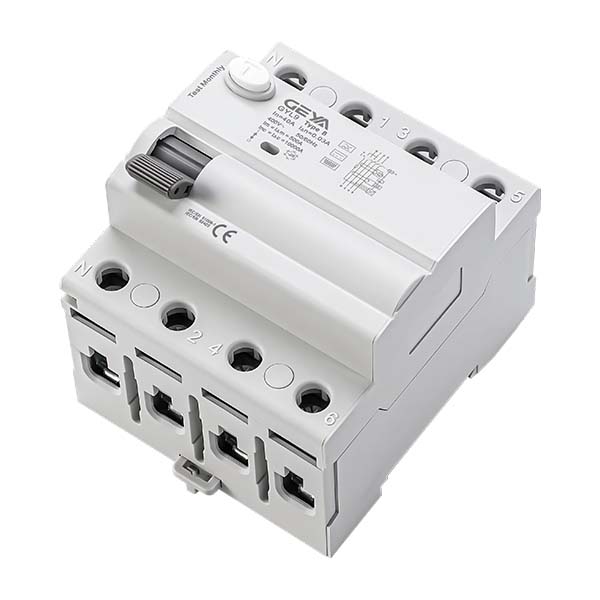

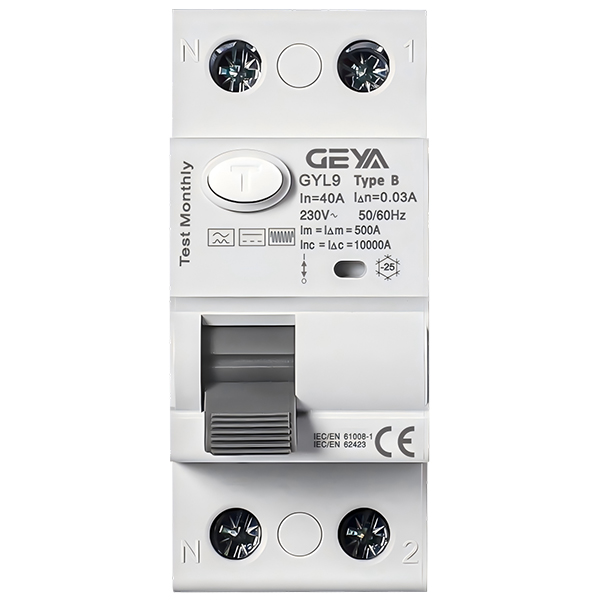

GYL9-F/B系列漏电断路器（RCCB）

GYL9-F/B系列系列断路器提供了的漏电电流类型检测与保护能力，尤其适用于

含有直流分量或高频成分的现代用电设备及复杂配电系统。其宽泛的额定电流范围与灵

活的接线设计，能够满足多样化的安装与保护需求，是提升用电安全等级的可靠选择。

GYL9-F/B系列漏电断路器（RCCB）产品优势：

1、保护：涵盖从交流到多种直流及高频漏电的综合保护。

2、安全合规：产品符合环保RoHS 2.0指令要求。

3、安装便捷：支持两种接线方式，接线端子无强制性方向限制，提供安装灵活性。

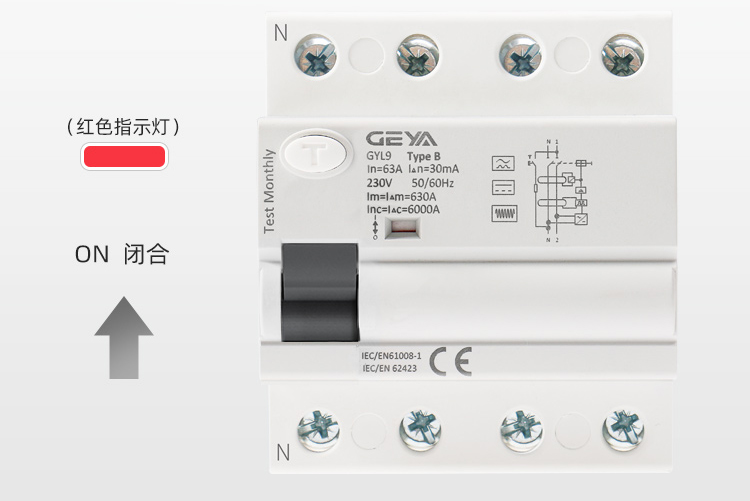

4、状态可视：具备漏电故障指示功能，便于快速识别故障。

5、适配性强：宽范围接线容量，适配多种规格导线。

GYL9-F/B系列漏电断路器（RCCB）产品特点：

1、多功能保护：内置AC型、A型（脉动直流）、平滑直流、复合波以及至1kHz的

高频漏电保护装置，保护功能完备

2、环保材料：制造过程符合RoHS 2.0环保标准

3、灵活接线：支持“上进下出”和“下进上出”两种接线方式，无强制端子方向限制

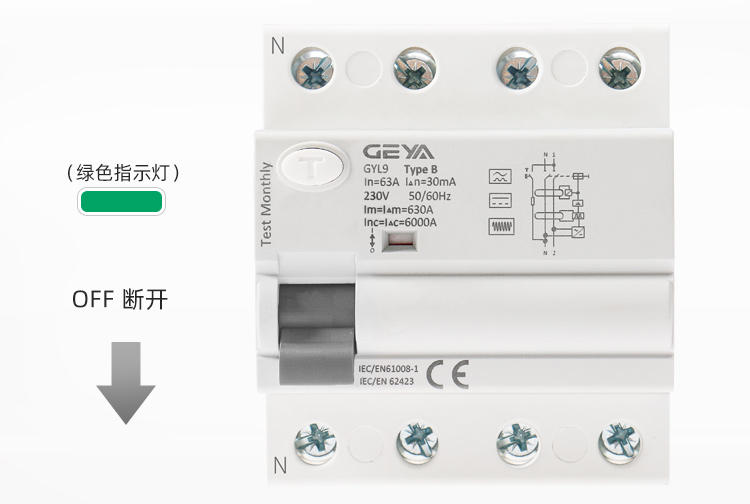

4、故障指示：设有漏电故障机械指示，方便故障排查与复位

5、强大接线能力：接线容量覆盖(1-35) mm²导线

GYL9-F/B系列漏电断路器（RCCB）产品应用：

本系列断路器适用于对漏电保护有较高要求的各类场所，包括但不限于：

1、工业领域：工厂车间、生产线的配电保护。

2、商业领域：商场、办公楼、数据中心的电气安全防护。

3、民用建筑：高层住宅、公寓、别墅的户内配电箱。

4、公共设施：学校、医院、酒店等人员密集场所的配电系统。

GYL9

产品型号

漏电断路器

RCCB

F :

B :

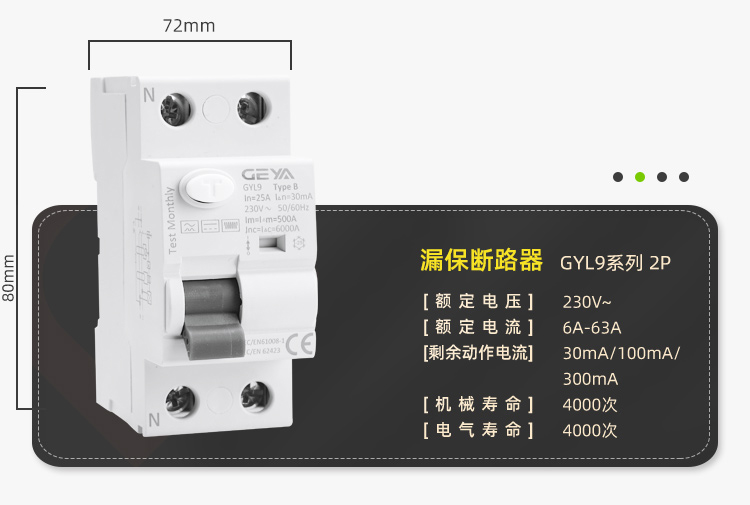

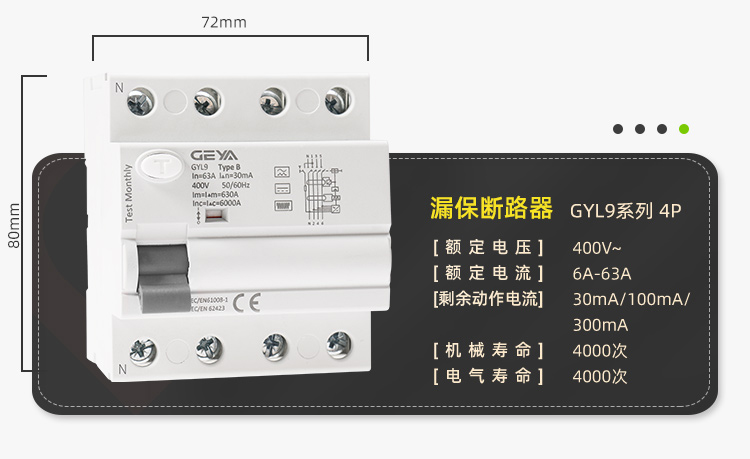

GYL9-F/B系列漏电断路器（RCCB）技术参数：

1、额定电压 (Un)：230/240V、240/415V

2、额定电流 (In)：16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A

3、额定绝缘电压 (Ui)：500V

4、额定冲击耐受电压 (Uimp)：4kV

5、额定剩余动作电流 (I△n)：0.03A, 0.1A, 0.3A

6、Poles：1P+N, 3P+N

7、剩余电流动作类型：B型、F型

8、工作频率：50/60Hz

9、额定Max短路电流 (Icu)：6000A, 10000A

10、额定剩余短路电流 (I△c)：6000A, 10000A

11、额定接通与分断能力 (Im)：500A (当 In ≤ 50A) 或 10In (当 In = 63A)

12、额定剩余接通与分断能力 (I△m)：500A (当 In ≤ 50A) 或 10In (当 In = 63A)

13、拧紧力矩：2.5 N·m

14、防护等级：IP20

15、安装方式：TH35-7.5 标准导轨安装

16、机械寿命：10000 次

17、电气寿命：4000 次

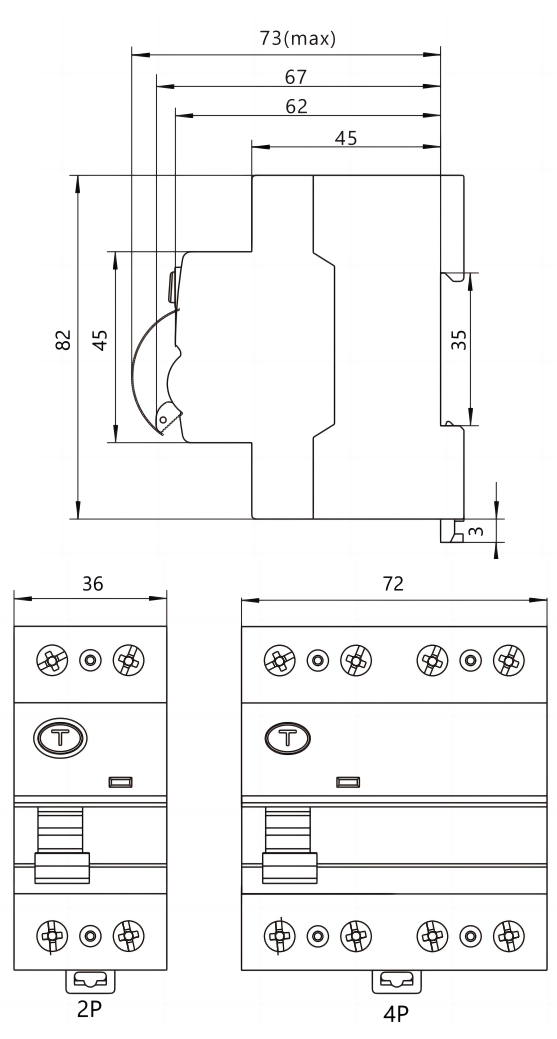

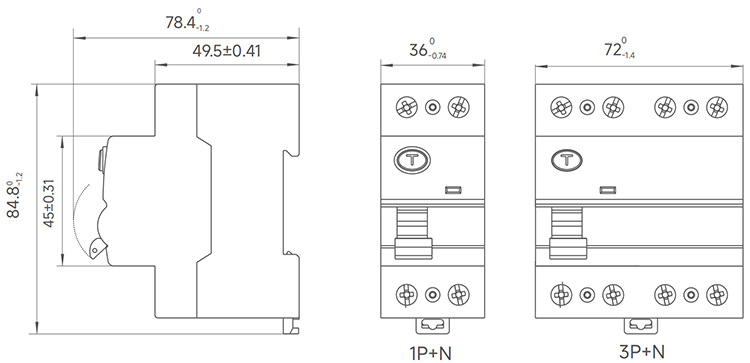

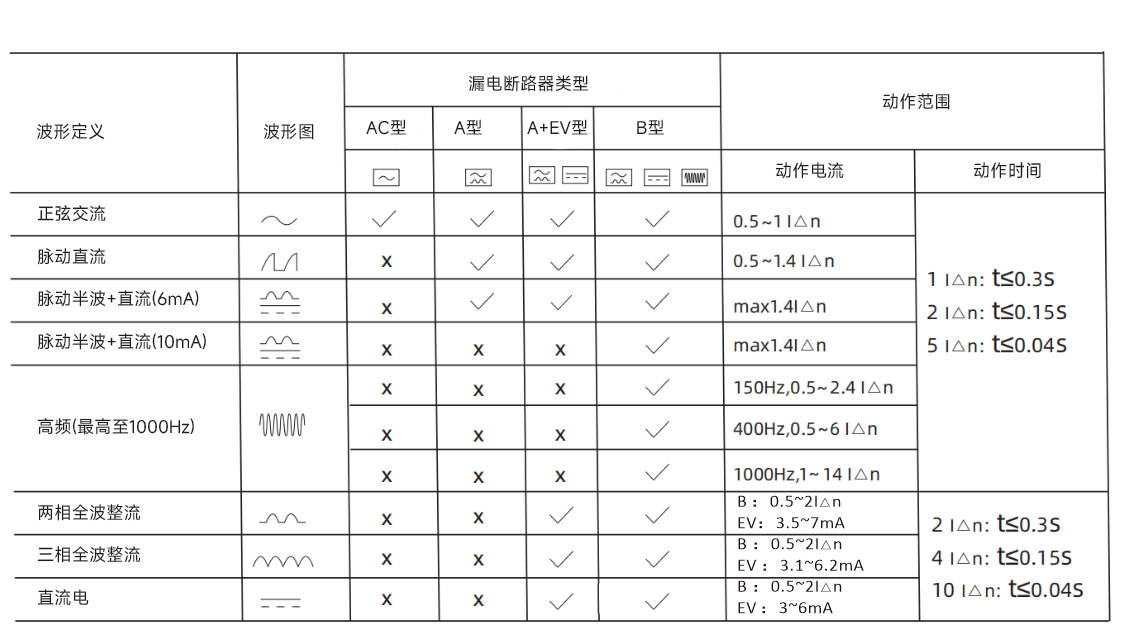

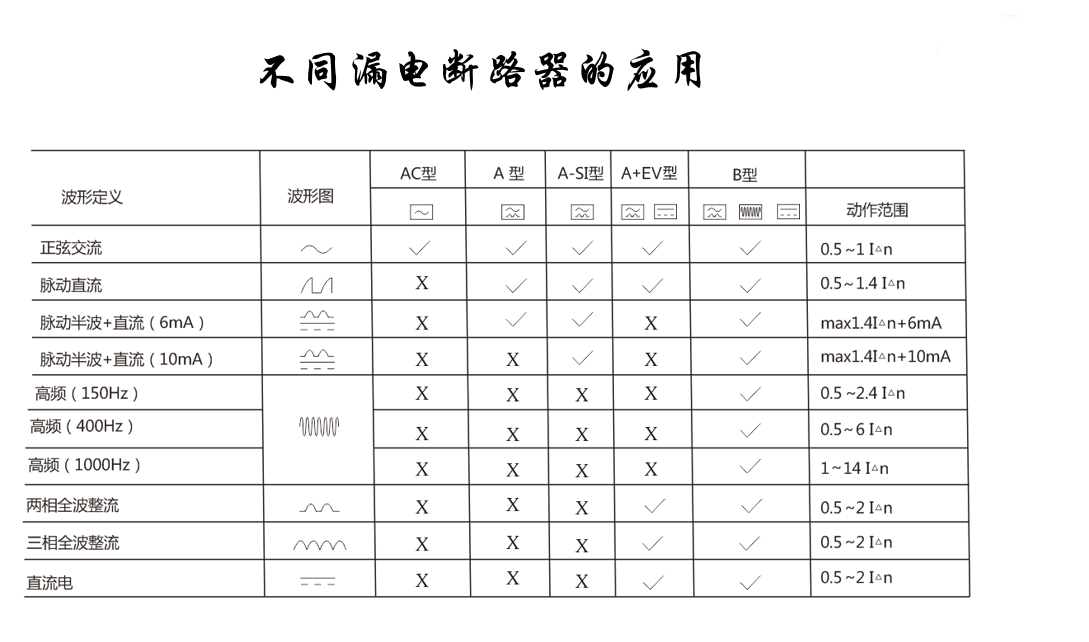

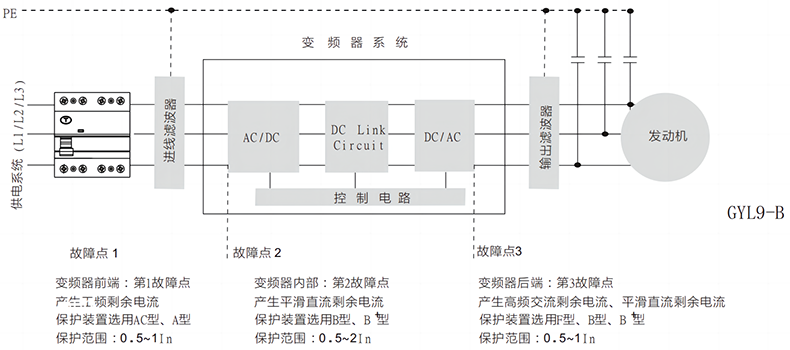

GYL9-F/B系列漏电断路器（RCCB）漏电区别：

GYL9-F/B系列漏电断路器（RCCB）剩余漏电流分断时间：
