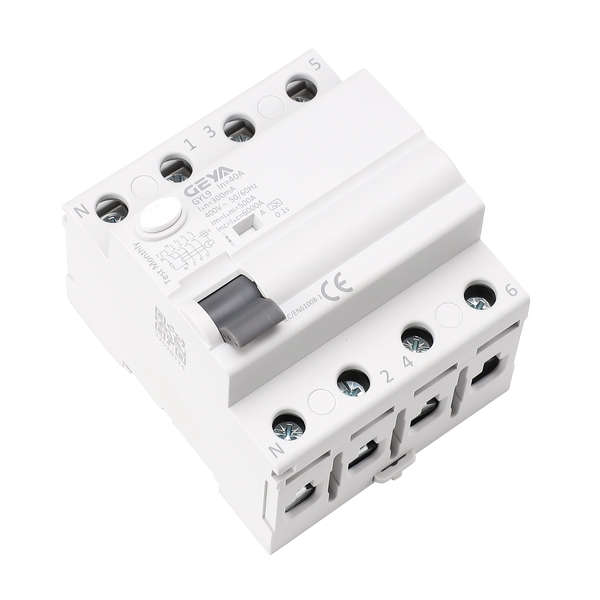

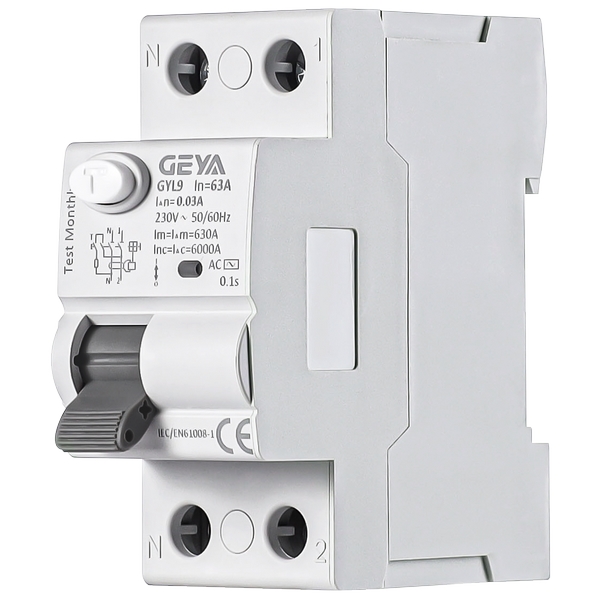

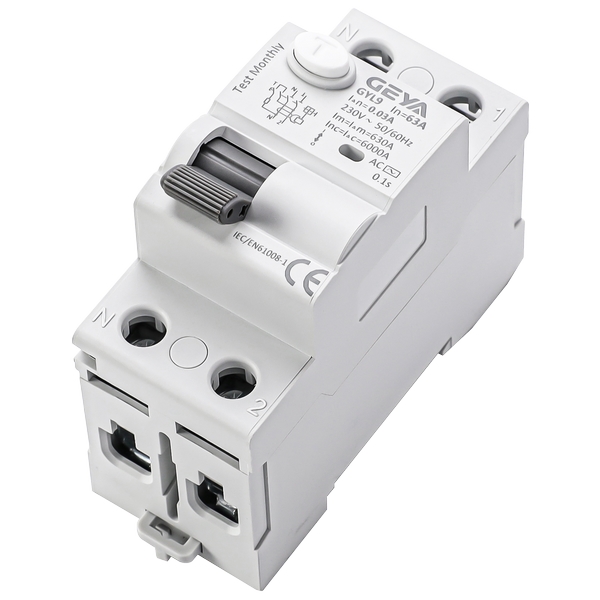

GRL9系列漏电断路器（RCCB）

选择GRL9系列漏电断路器，意味着为您的电路系统选择了一款性能可靠、保护

的安全装置。其高灵敏的漏电保护能力，能及时响应危险的泄漏电流，预防触电事故与

电气火灾风险。同时，产品规格齐全，适配性广泛，能够满足多种复杂用电环境的需

求。

GRL9系列漏电断路器（RCCB）产品优势：

1、安全可靠：快速切断故障电源，为核心用电安全提供保障。

2、灵活适配：提供从16A至100A宽范围的额定电流、多种漏电动作电流及动作类型，

可精准匹配不同负载与保护要求。

3、适用广泛：覆盖工业、商业及民用住宅等多种应用场景。

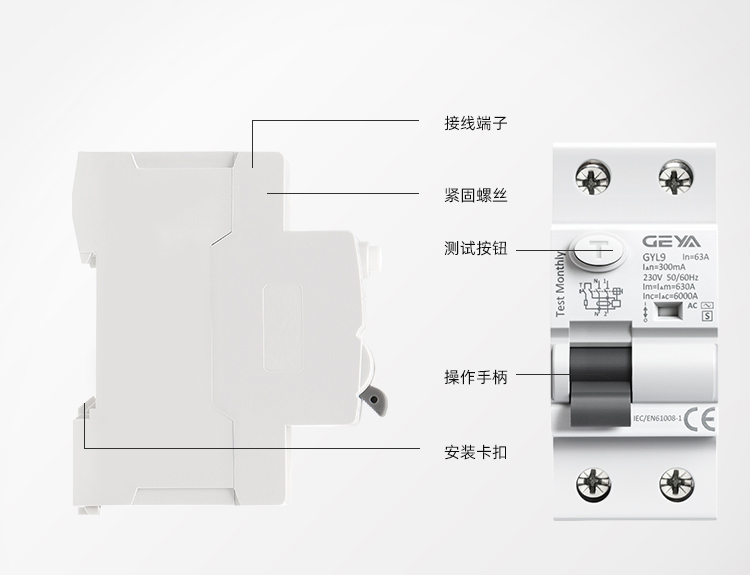

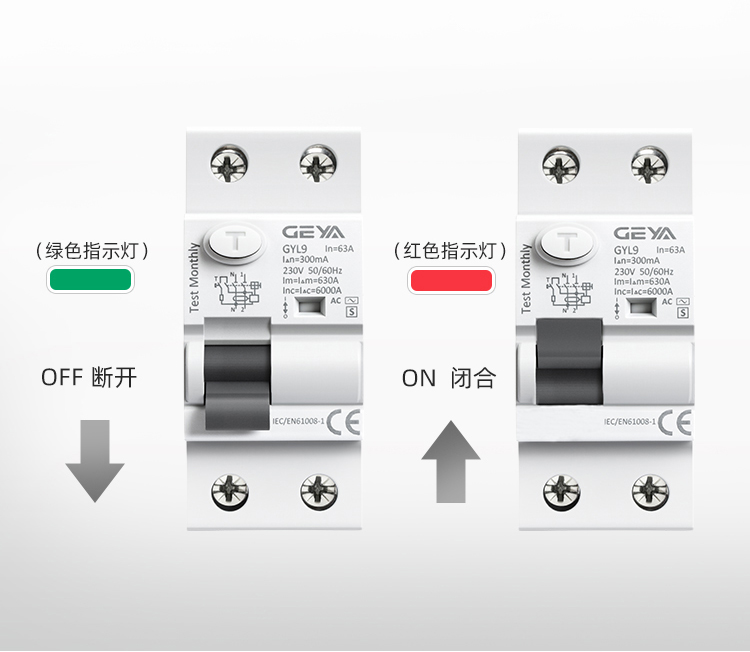

4、指示清晰：具备漏电故障指示功能，便于快速识别故障状态，方便维护。

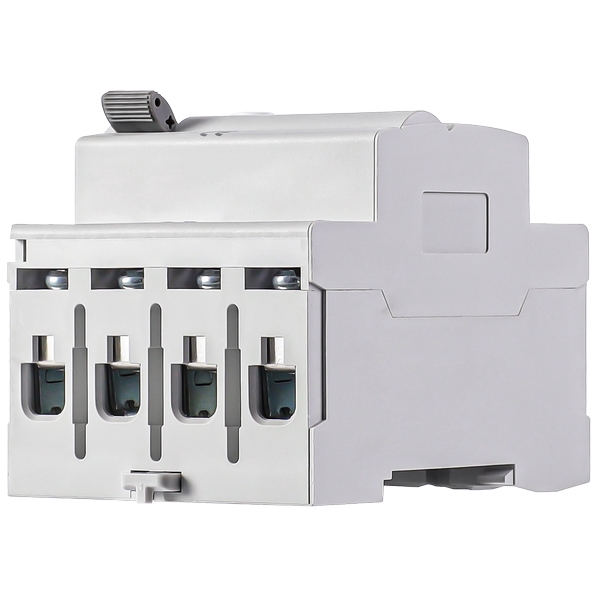

5、安装便利：支持双汇流排接线，接线容量至35mm²，并采用TH35-7.5标准导轨

安装，施工简便。

GRL9系列漏电断路器（RCCB）产品特点：

1、环保合规：产品符合RoHS 2.0环保指令要求。

2、接线高效：具备双汇流排接线功能，提升了安装效率与连接的可靠性。

3、状态可视：设有漏电故障指示窗口，故障状态一目了然。

4、强兼容性：宽泛的接线容量（1-35mm²），适应不同线径需求。

5、耐用设计：机械寿命达10000次，电气寿命为4000次，具备较长的使用寿命。

6、高断能力：额定限短路电流分断能力可达10000A，能承受较强的短路冲击。

GRL9系列漏电断路器（RCCB）产品应用：

GRL9系列漏电断路器广泛应用于需要对人身触电和电气火灾风险进行重点防护的场合，

例如：

1、住宅建筑：家庭配电箱、公寓单元总开关。

2、商业场所：商场、办公楼、酒店、学校的配电系统。

3、工业领域：工厂车间、仓库、小型生产设备的电源保护。

4、公共设施：社区电网、基础设施的配电保护。

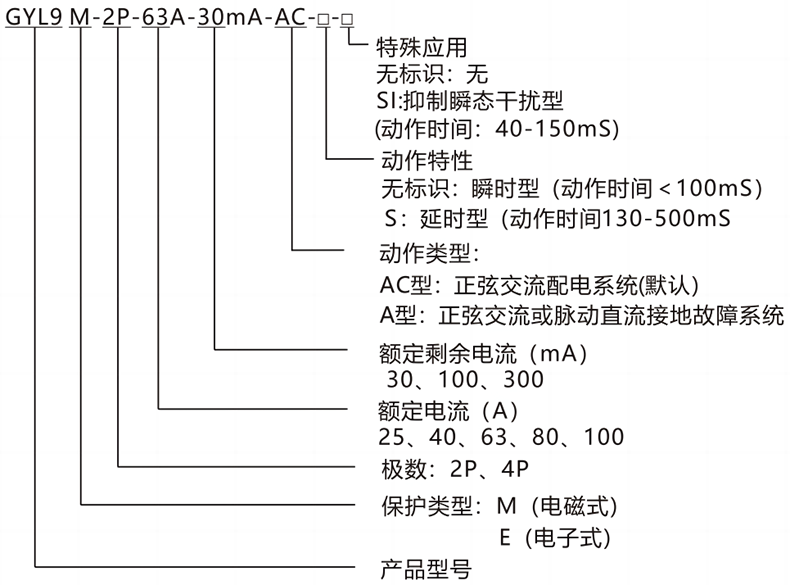

GYL9

产品型号

漏电断路器

RCCB

M（电磁式）

E（电子式）

GRL9系列漏电断路器（RCCB）技术参数：

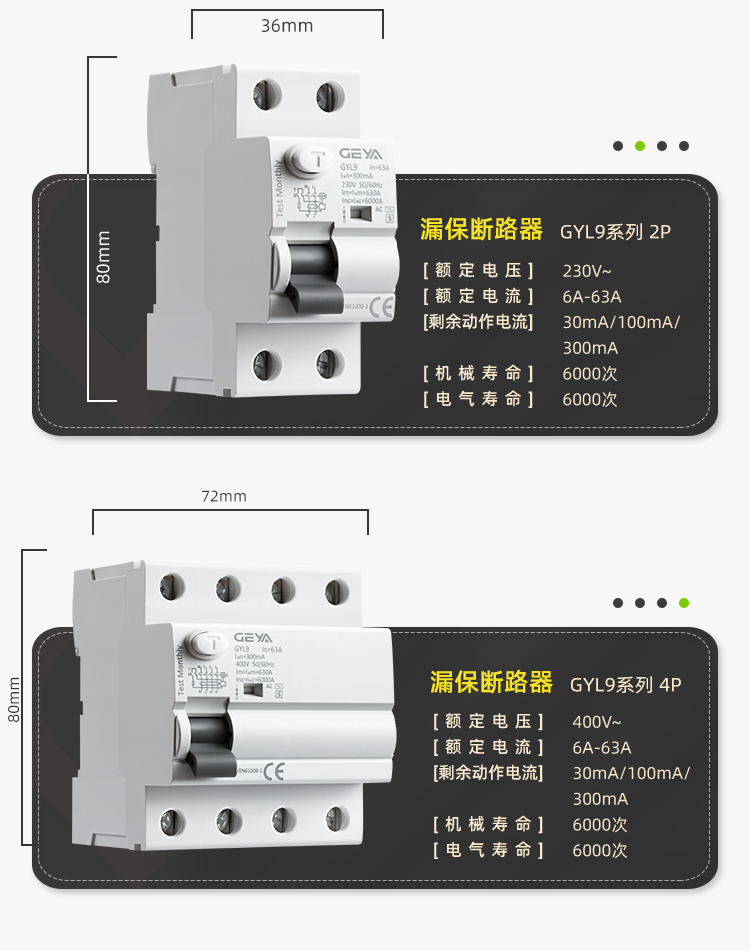

1、额定电压 (Un)：230/240V、240/415V

2、额定电流 (In)：16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A

3、额定绝缘电压 (Ui)：500V

4、额定冲击耐受电压 (Uimp)：4kV

5、额定剩余动作电流 (I△n)：0.03A, 0.1A, 0.3A

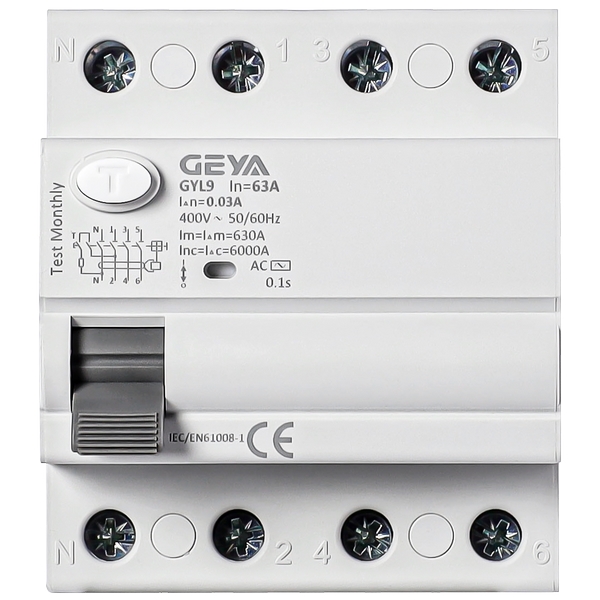

6、Poles：1P+N, 3P+N

7、剩余电流动作类型：AC型, A型, AC-S型, A-S型, A-Si型, AC-Si型

8、工作频率：50/60Hz

9、额定限短路电流 (Icu)：6000A, 10000A

10、额定剩余短路电流 (I△c)：6000A, 10000A

11、额定接通与分断能力 (Im)：500A (当 In ≤ 50A) 或 10In (当 In = 63A)

12、额定剩余接通与分断能力 (I△m)：500A (当 In ≤ 50A) 或 10In (当 In = 63A)

13、拧紧力矩：2.5 N·m

14、防护等级：IP20

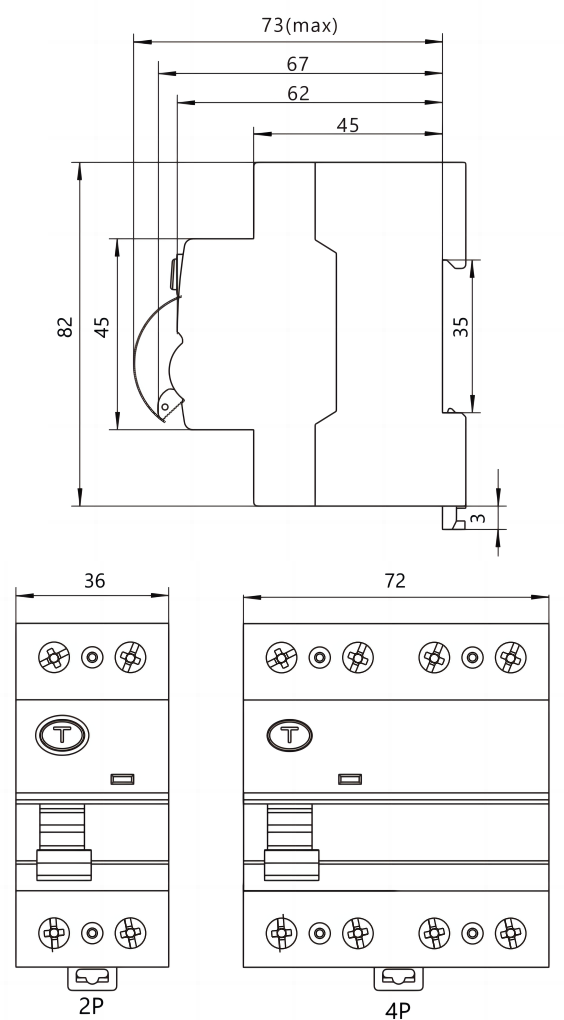

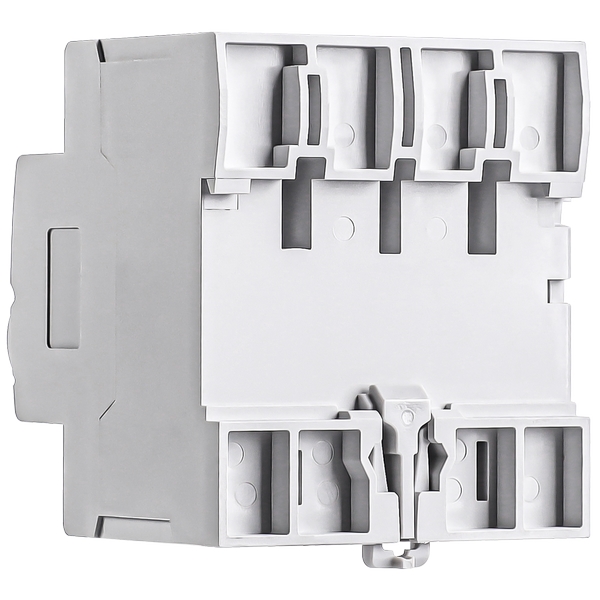

15、安装方式：TH35-7.5 标准导轨安装

16、机械寿命：10000 次

17、电气寿命：4000 次

18、接线容量：1 - 35 mm²

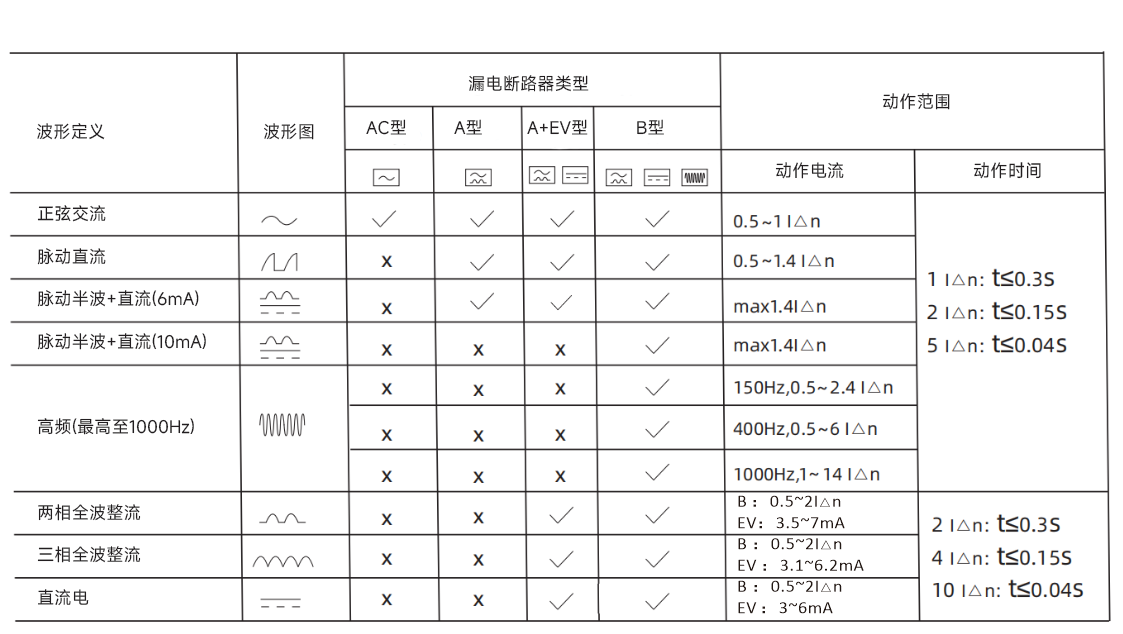

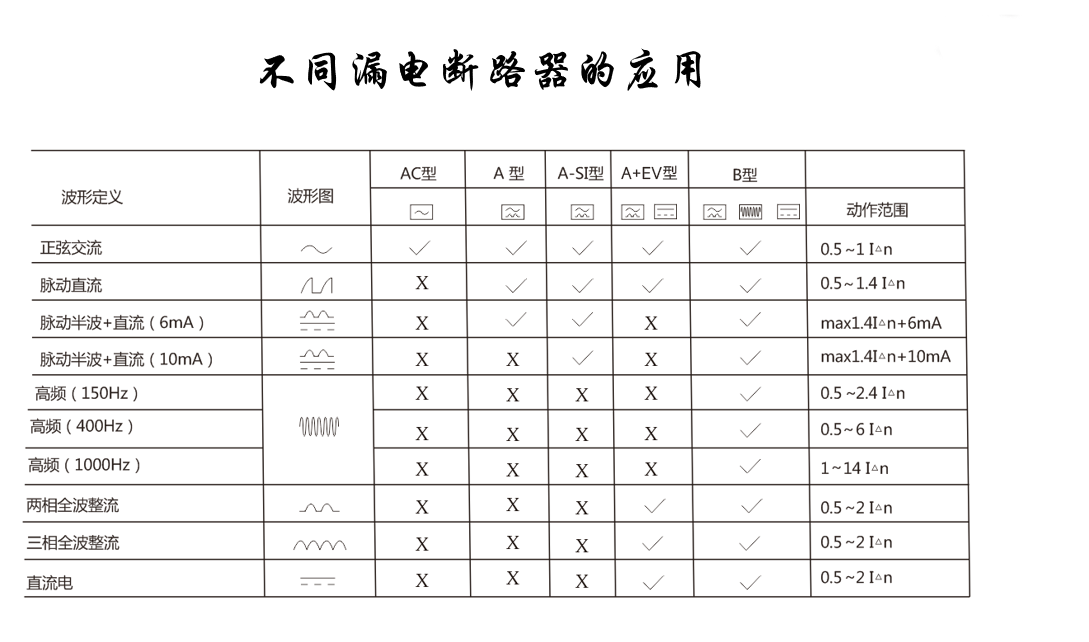

GRL9系列漏电断路器（RCCB）漏电区别：

GRL9系列漏电断路器（RCCB）剩余漏电流分断时间：

I△n

一般

类型

0.03

0.1

0.3

0.13~0.5

Si型
