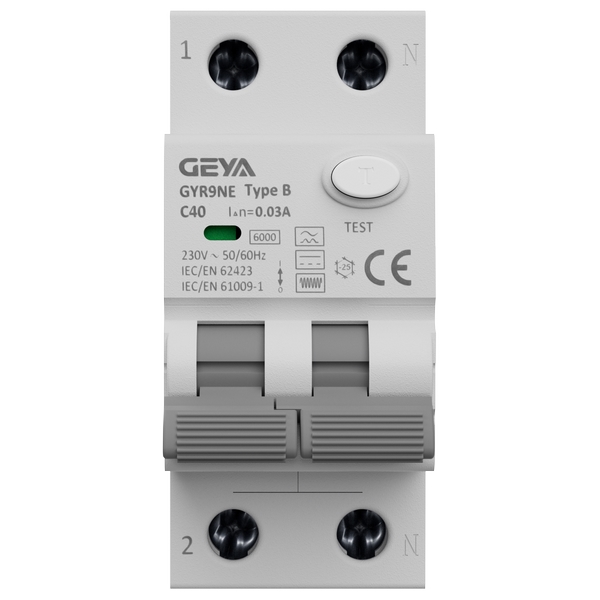

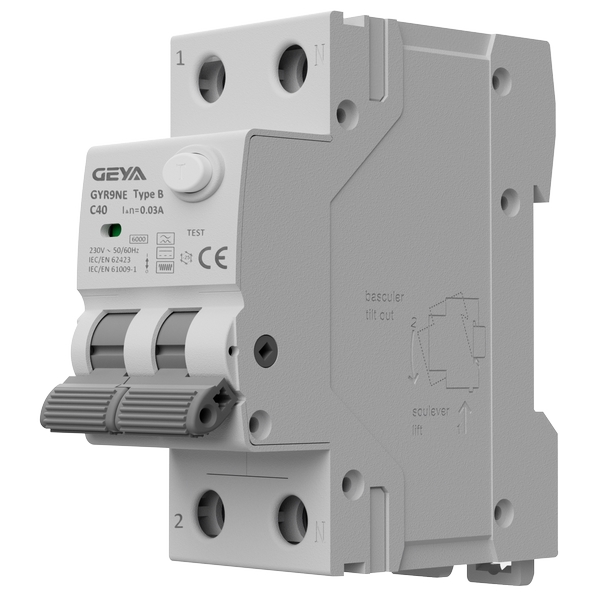

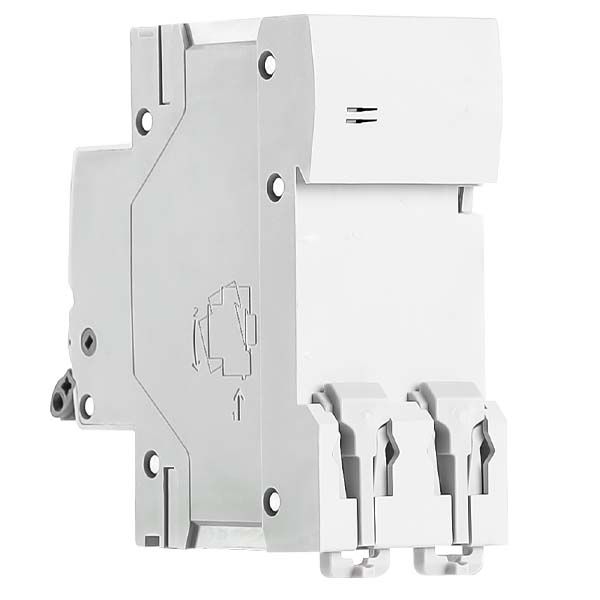

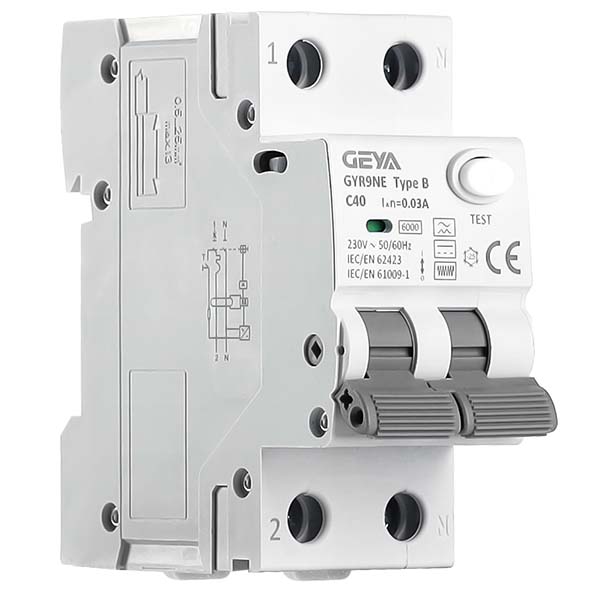

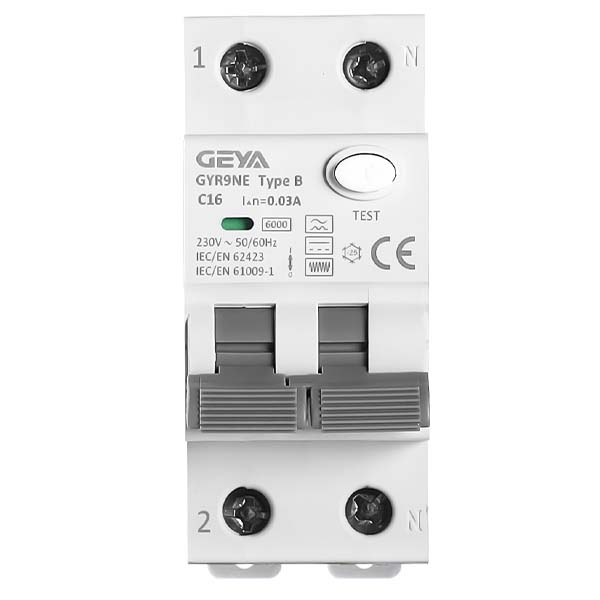

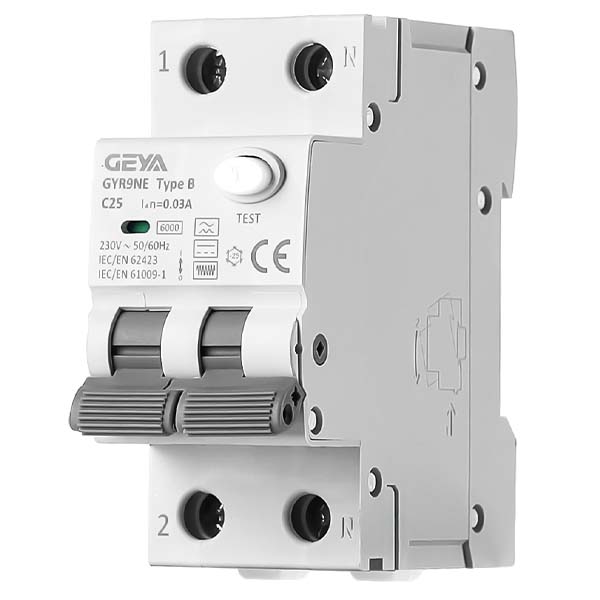

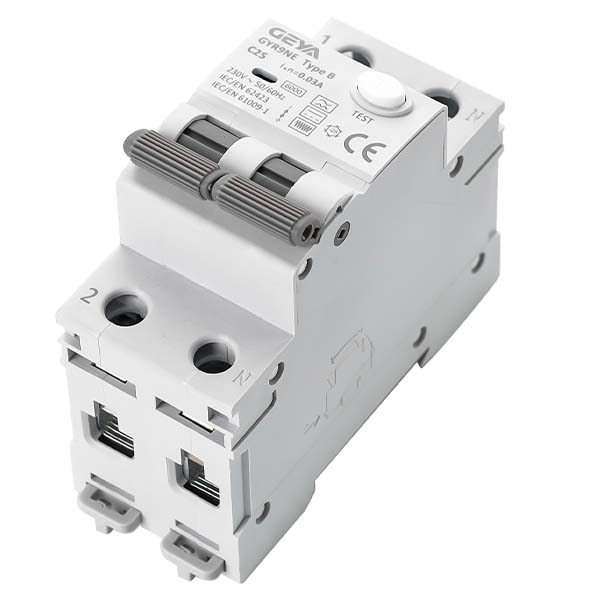

GYR9NE-F/B系列剩余电流动作断路器（RCBO）

在用电安全至关重要的今天，选择一款能够应对复杂电网环境的保护器是关键。

GYR9NE-F/B系列剩余电流动作断路器（RCBO）专为现代电力系统设计，不仅提供基

本的过载与短路保护，更具备从工频到高频的漏电检测能力。它能够快速切断故

障，为工业、商业及家庭用户提供可靠的人身与设备安全保障，是构建高品质配电系统

的理想选择。

GYR9NE-F/B系列剩余电流动作断路器（RCBO）产品优势：

1、保护功能：单一设备即可实现过载、短路及多种类型漏电的保护，简化配电设

计，节省安装空间。

2、精准识别漏电：能够有效应对现代电气设备（如变频器、开关电源等）产生的复杂

泄漏电流，避免保护盲区。

3、性能稳定可靠：符合标准，具备高额定限流短路能力与电气寿命，在各种

工况下长期稳定运行。

4、安装便捷高效：采用TH35-7.5标准导轨安装，接线端子容量大，适配多种线径，施

工方便。

GYR9NE-F/B系列剩余电流动作断路器（RCBO）产品特点：

1、漏电保护：内置高性能检测元件，能够识别交流、脉动直流、平滑直流、复合

波形及1kHz以内的高频漏电信号，保护功能完备。

2、漏电指示功能：产品具备独立的漏电保护控制手柄及动作指示，当发生漏电跳闸时，

可直观判断故障原因，便于快速排查和恢复供电。

3、大容量接线：接线端子可承载25mm²导线，满足不同负载的接线需求，连接更

可靠。

4、环保合规：产品设计及生产流程符合RoHS 2.0环保指令要求，安全且环保。

GYR9NE-F/B系列剩余电流动作断路器（RCBO）产品特点：

GYR9NE-F/B系列RCBO凭借其的保护特性，可广泛应用于多种场所：

1、工业领域：适用于存在变频设备、UPS电源等可能产生复杂漏电流的车间与控制系

统。

2、商业场所：为商场、写字楼、酒店等建筑的照明、插座及末端配电提供可靠保护。

3、高层建筑：用于住宅和公寓的户内配电箱，家庭用电安全，尤其适合对用电可

靠性要求较高的环境。

4、公共设施：适用于学校、医院等人员密集场所，为人员提供直接或间接接触的防电

击保护。

GYR9

产品型号

剩余电流动作断路器

RCBO

N：整体式

E:电子式

B型

GYR9NE-F/B系列剩余电流动作断路器（RCBO）技术参数：

1.额定电压(Un)：230/240V 、240/415V

2.额定电流(In)：6A 、10A 、16A 、20A 、25A 、32A 、40A

3.额定绝缘电压(Ui)：500V

4.额定冲击耐受电压(Uimp)：4kV

5.额定剩余动作电流(I△n)：0.03A

6.规格：1P+N

7.剩余电流动作类型：F型 、B型

8.工作频率：50/60Hz

9.额定限制短路电流(Inc)：6000A

10.额定剩余短路电流(I△c)：6000A

11.额定接通分断能力(Im)：500A

12.额定剩余接通分断能力(l△m)：500A

13.紧固力矩:2.0N·m

14.防护等级:IP20

15.脱扣曲线：B 、C 、D

16.机械寿命:20000次

17.电气寿命:4000次

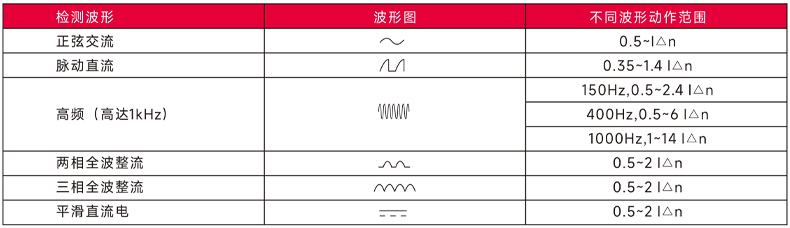

GYR9N系列剩余电流动作断路器（RCBO）剩余电流分断时间：
