一、为什么选择GPS8-06型WIFI控制款数显电压/电流保护器？

GPS8-06型WIFI控制款数显电压/电流保护器的在材质选用、性能表现及结构设计上均优于低成本同类产品，无明显短板，聚焦

用电安全与稳定可靠的核心需求，既能满足基础用电保护诉求，又具备智能远程操控、精准计量监测等增值功能，安装与维护便捷

省心，适配多类用电场景，性价比优势，精准贴合当下用户选购电力保护器的核心关注点。

1.  外壳品质优良：

外观采用设计开模，选用PA6材质，耐热性与绝缘性表现更出色，同时兼具优异的抗老化、耐腐蚀性能；相较于低成本产品采用

的共用模具及劣质塑料，其耐用性更有保障，可轻松适应各类复杂用电环境，从源头规避用电安全隐患。

2.  内部用料充足：

产品内部铜导线、接线片及继电器均采用足够截面积设计，导电性能与承载能力更优，有效避免了低成本产品因铜截面积不足，

易出现的发热、损坏等安全隐患，保障设备长期稳定运行。

3.  抗干扰能力强：

线路板全部采用双层板设计，相较于低成本产品的单面板，可有效抵御外界谐波干扰，测量数据精准无误、设备运行稳定，避免

因干扰引发的保护误动作，适配工业车间、小型机房等易受干扰的场景。

4.  测量精准稳定：

采用真有效值算法（TRMS），即便电压波形发生畸变，也能实现精准有效测量，测量误差≤1%，可高效完成电量精准计量；而

低成本产品多采用平均值测量方式，在电压波形畸变时误差较大，无法满足精细化用电计量需求。

5.  接线能力出众：

采用双汇流排专属设计，可有效降低连接阻抗、减少线路发热，增强接线稳定性与承载能力；低成本产品普遍无汇流排设计，接

线能力较弱，难以满足高负载用电场景的需求。

6.  保护范围更广：

工作电压可达400V（max 450V），面对零线断相、电压骤升骤降等各类电网异常情况，均可实现有效保护，轻松应对电网电

压波动问题；低成本产品工作电压仅300V，保护场景有限，无法规避各类用电风险。

二、GPS8-06型WIFI控制款数显电压/电流保护器的特点

1.  数显清晰直观：

采用LED数字显示设计，可清晰呈现电压、电流实时数值及设备故障状态，实现用电状态可视化监测，方便用户随时查看设备运

行情况，及时发现用电异常，提前规避用电安全隐患。

2.  智能化操控便捷：

支持WIFI（802.11 b/g/n 2.4GHz）无线连接，用户通过手机APP即可轻松实现远程监控、设备启停控制及运行数据查询，无需

现场手动操控，适配智能用电、远程运维的主流需求，有效提升用电管理效率。

3.  参数可灵活设定：

过压、欠压、过流动作值及各类动作延时时间，均可根据不同场景的用电保护需求灵活调节设定，通用性强，可适配多类不同的

用电环境与保护诉求。

4.  具备电能计量功能：

可实时显示电量、有功功率，实现用电能耗精准监测，方便用户清晰掌握用电情况，推进用电精细化管理，助力节能降耗，贴合

当下绿色用电、精细化用电的主流需求。

5.  安装便捷高效：

适配35mm标准导轨安装，产品外形小巧（82×36×68mm），重量仅135g，不占用过多安装空间，可快速完成安装部署，降

低安装成本与时间成本。

6.  运行稳定可靠：

电气寿命达1×10⁴次，机械寿命达1×10⁶次，工作环境适应性强，可在-20℃至+55℃的宽温环境下稳定运行，故障率低，能长

期稳定守护用电安全，有效减少设备停机损失与运维成本，满足不同场景的长期使用需求。

7.  复位方式灵活：

支持自动复位与手动复位双重模式，当设置关闭自动复位功能时，设备发生故障保护后，用户可通过按键轻松完成手动复位，操

作简单便捷，提升使用体验。

三、GPS8-06型WIFI控制款数显电压/电流保护器的应用

1.  家用场景：

可作为家庭用电安全卫士，广泛应用于空调、冰箱、洗衣机等各类家用设备的过压、欠压、过流保护，也可作为空调伴侣的配套

防护装置，守护家庭用电安全，避免电器因电压、电流异常而损坏，完美适配家庭智能用电场景。

2.  小型商铺：

适配商铺内照明、收银设备、小型电器等各类用电设备的保护需求，可有效防止电网电压波动、电流过载导致的设备故障，减少

经济损失，同时可实现商铺用电实时监测，助力商家高效开展用电安全管理，贴合商业场景用电防护需求。

3.  办公场所：

可广泛应用于办公室电脑、打印机、空调等各类办公设备的用电防护，有效保障办公设备正常运行，避免因用电故障影响办公效

率，为办公环境提供稳定可靠的用电安全保障。

4.  小型机房：

适配小型机房内各类电子设备的用电保护，凭借精准的测量性能与稳定的保护效果，有效防止设备因电压、电流异常而受损，保

障机房正常运转；同时可实现机房用电远程监控，大幅降低机房运维成本，贴合机房精细化用电管理需求。

5.  民用建筑配电：

可用于居民楼、小型公寓等民用建筑的局部配电保护，与整体配电系统协同配合，进一步提升建筑用电的安全性与稳定性，为居

民生活用电提供可靠保障。

6.  小型工业设备：

适用于功率适中的小型工业设备，如小型机床、水泵等的用电保护，可有效防止设备因过压、欠压、过流而损坏，降低设备维护

成本，保障工业生产有序开展。

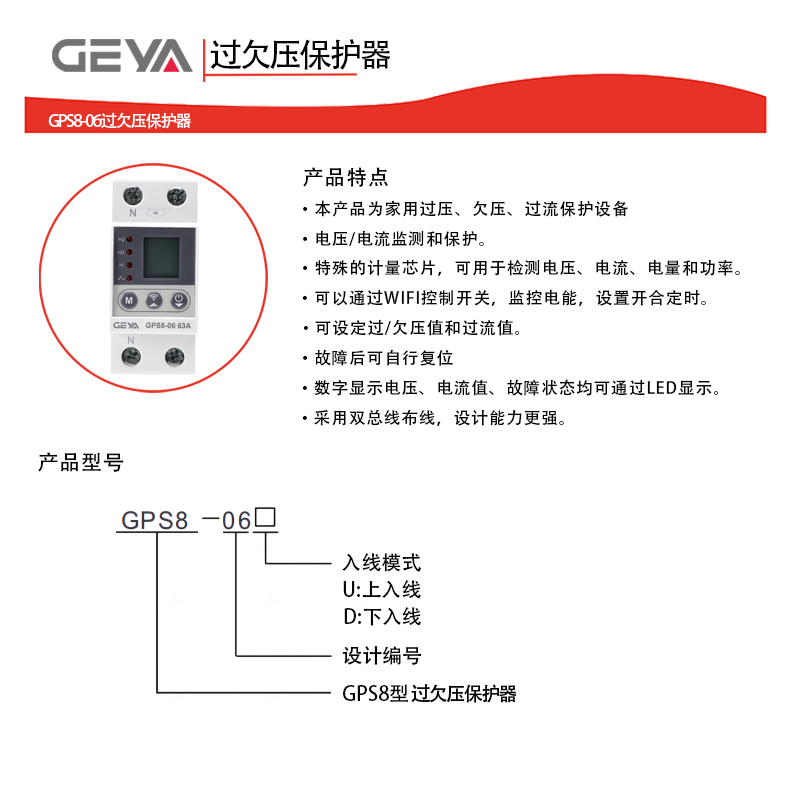

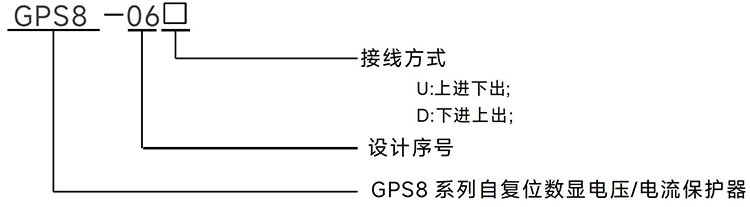

四、GPS8-06型WIFI控制款数显电压/电流保护器的选型

(1).GPS8系列自复式数显电压/电流保护器

(2).设计序号

(3).接线方式：U：上进下出；D：下进上出

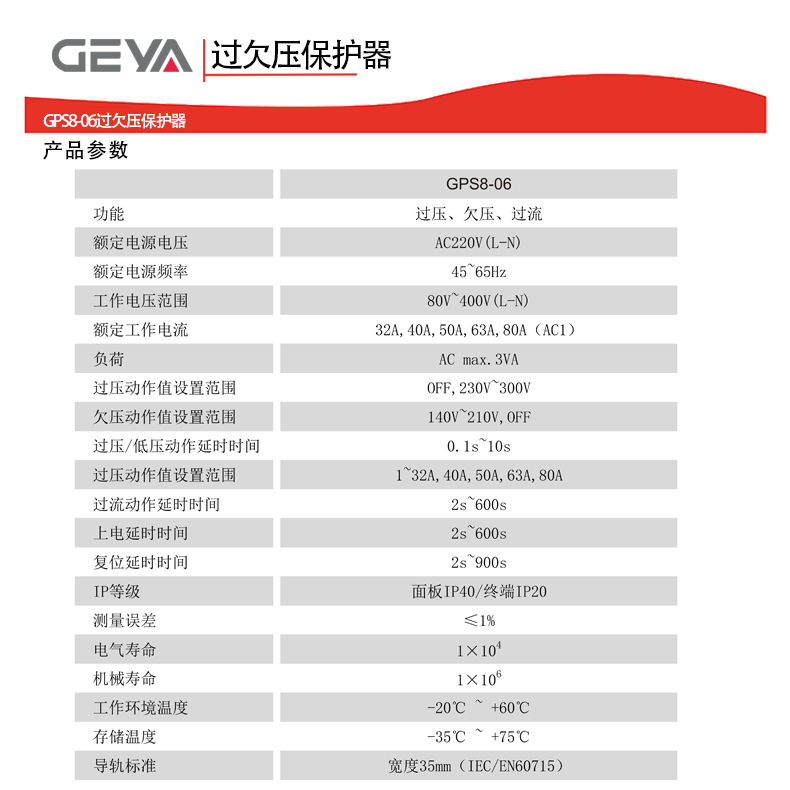

五、GPS8-06型WIFI控制款数显电压/电流保护器的主要参数

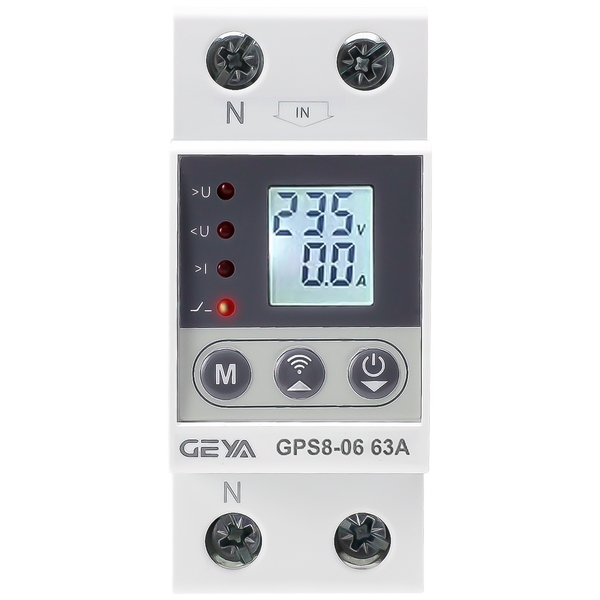

六、GPS8-06型WIFI控制款数显电压/电流保护器的面板

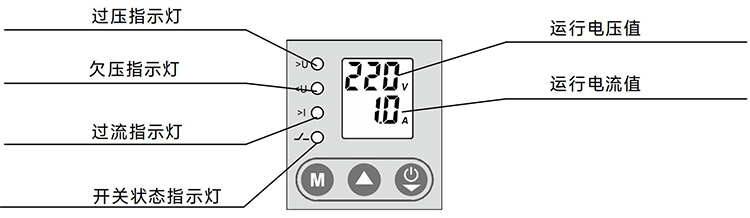

（一）面板解析

	按住该按键3秒后进入设置界面，修改完设置后，任意时刻可以按住该按键 3秒后退出并保存设置。
	1、在设置界面时用来增加数值。
	2、长按5秒进入WiFi配置模式，配置WiFi。
	1、在设置界面时用来减少数值。
	2、在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。
	3、当设置关闭自动复位时，发生故障保护后，可以通过按这个按键复位。

（二）面板设置

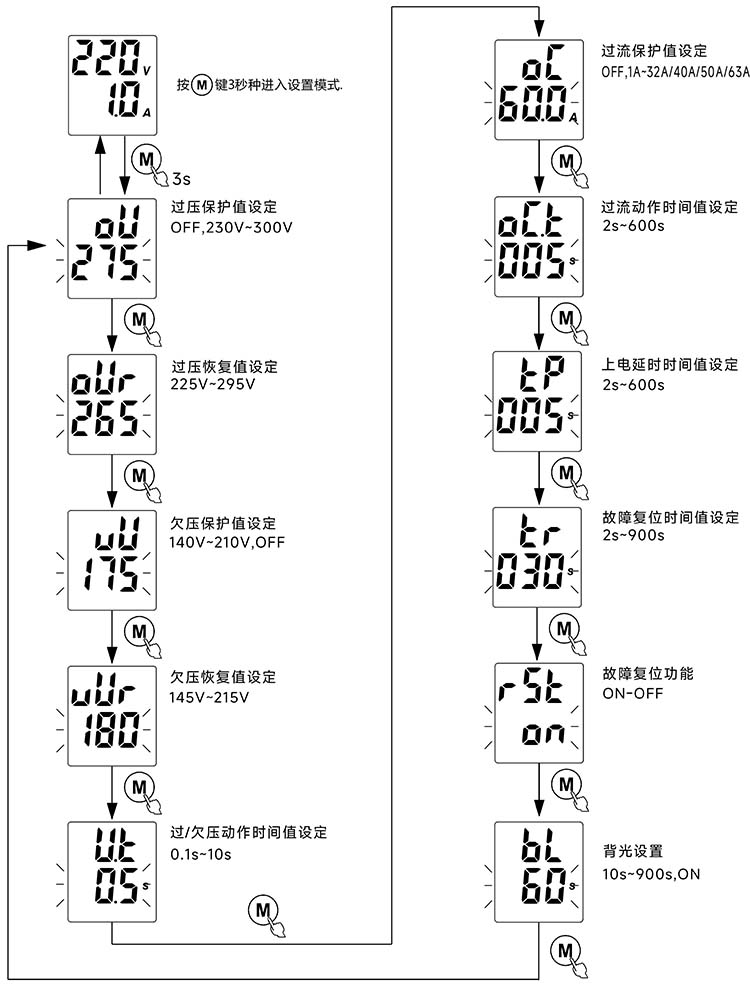

1、参数设置

2、设置方法

注意: 短按可以上下调节参数值，长按可实现快速调节 如果 秒内没有操作按键 , 60会自动退出设置模式，在设置模式

下，可以按住键3秒退出设置，进入运行模式。

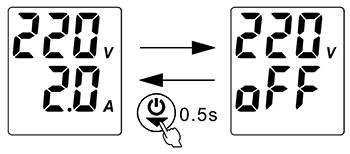

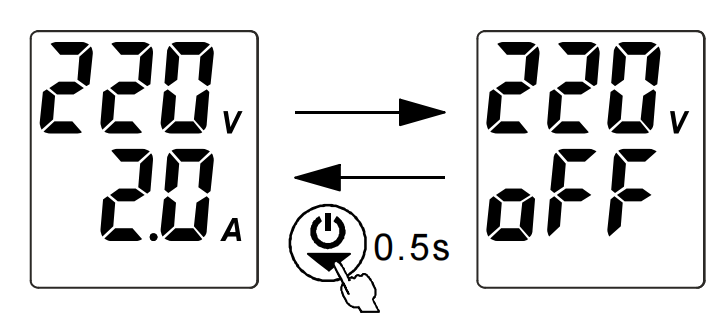

3、手动开/关

在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。

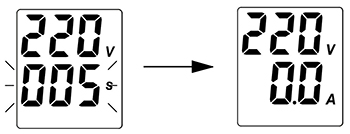

4、上电延时

在产品上电后，会按设置的上电延时显示倒计时，倒计时到，开关闭合。

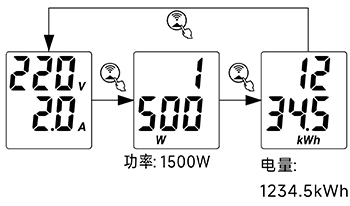

5、电量查询

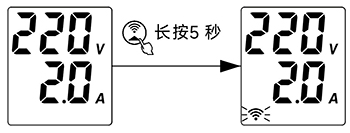

6、WIFI配置

扫描产品上的二维码安装APP，按住WIFI按键5秒钟进入配置模式，此时WIFI图标闪烁，打开手机APP按提示添加设备，当WIFI

连接正常时， WIFI指示图标常亮表示信号正常，如果 WIFI图标不亮表示无法连接WIFI。

注意：本产品只支持2.4G的WIFI网络，请单独连接到2.4G的WIFI热点。

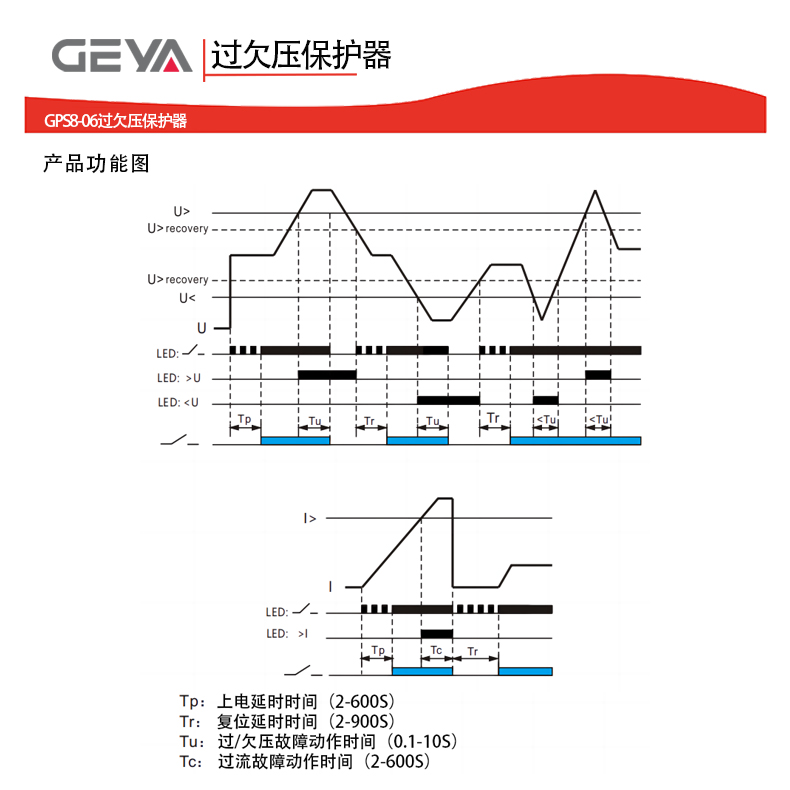

七、GPS8-06型WIFI控制款数显电压/电流保护器的功能图

八、GPS8-06型WIFI控制款数显电压/电流保护器的接线图

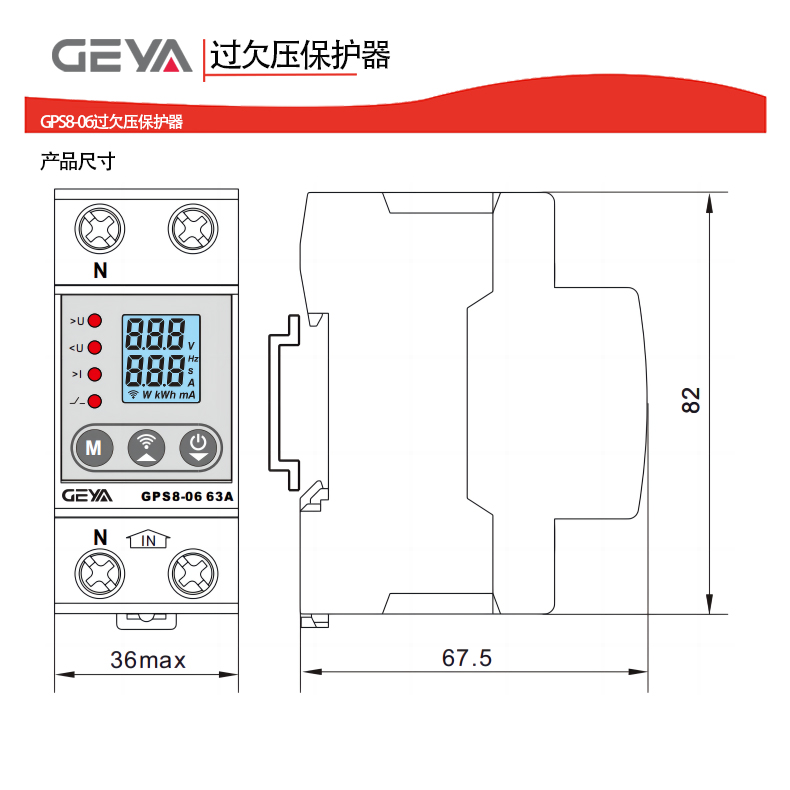

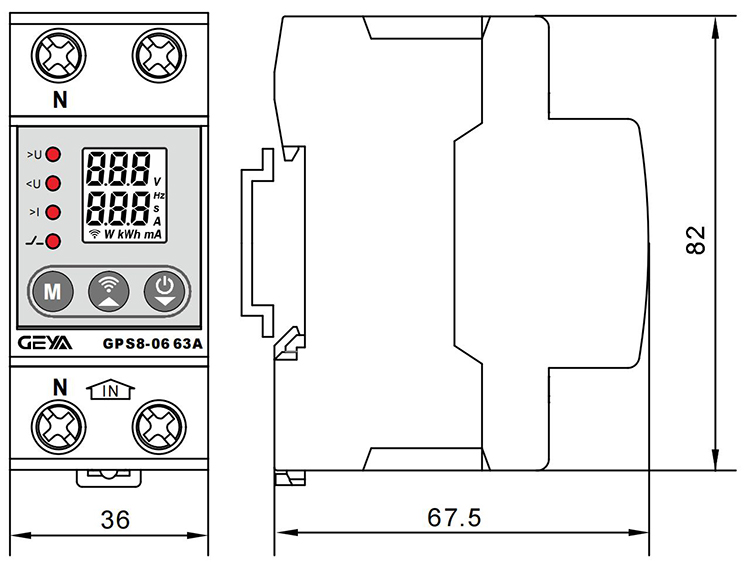

九、GPS8-06型WIFI控制款数显电压/电流保护器的尺寸
