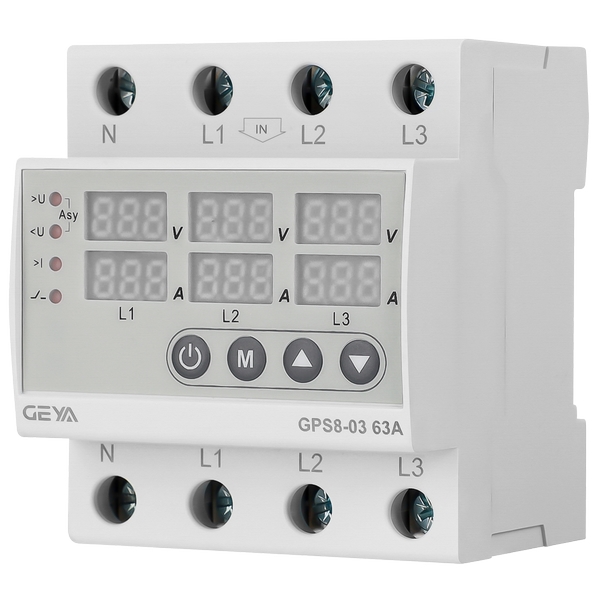

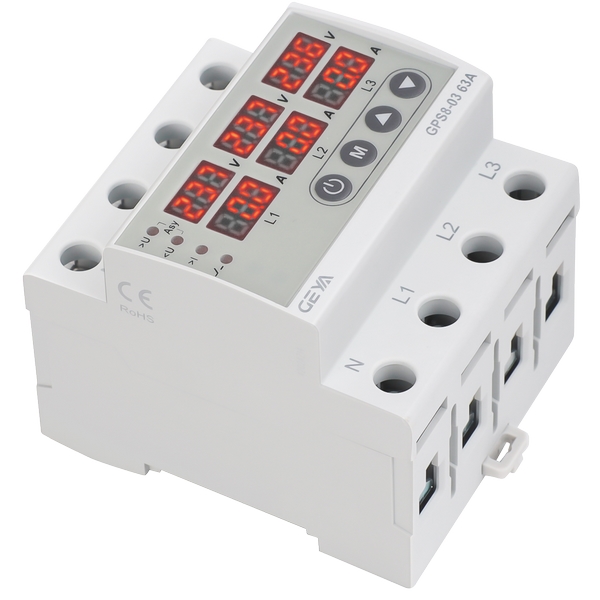

一、为什么选择GPS8-03型三相电压/电流保护器?

市面上普通保护器多采用简易用料与基础检测算法，防护精度和运行稳定性不足，难以实现可靠的自动断电保护。GPS8-03型

三相电压/电流保护器，依托硬件配置与真有效值检测技术，可适配复杂电压工况，防护参数可调、容错性强，耐用性与适配性均优

于常规经济型产品，能稳定保障用电设备及人身安全，从源头杜绝电气安全隐患。

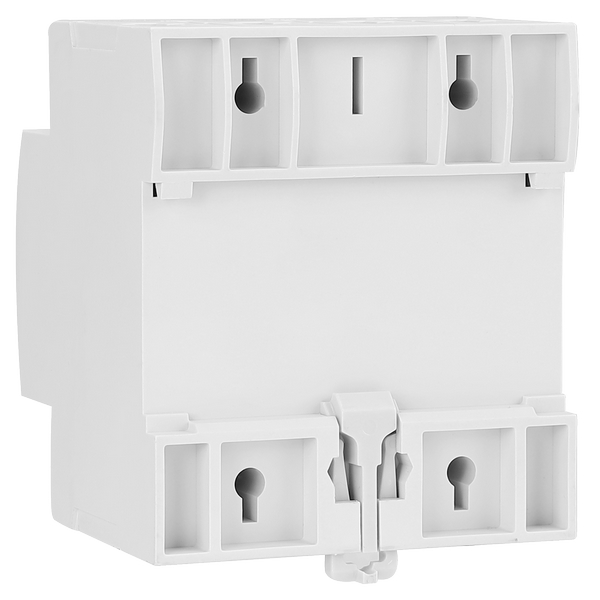

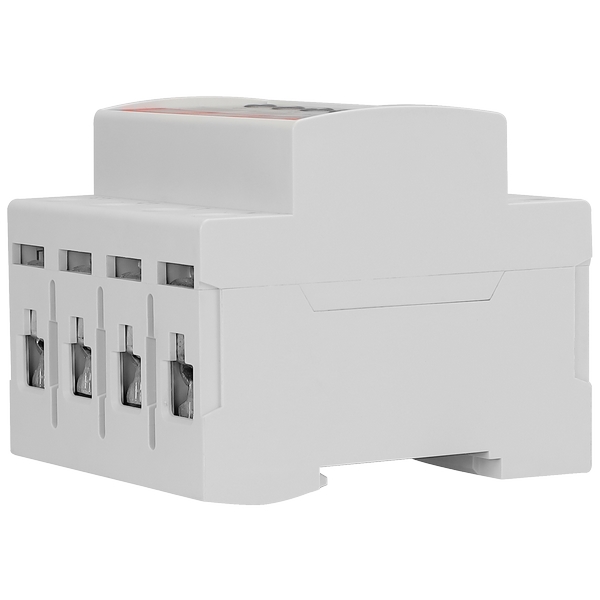

1、外观与材质优势：

采用开模设计，外壳选用PA6材质，区别于通用模具的劣质塑料，结构稳固且绝缘性能优良，耐用性更，适配室内电气防护场

景，符合家用及小型民用电气安全标准。

2、内部硬件扎实：

设备内部铜导线、接线片、继电器均配备充足截面积，有效规避普通产品因铜材截面积不足引发的发热、接触不良、过载等隐

患，电气性能稳定，可切实防范电路故障带来的安全风险。

3、电路抗干扰性强：

搭载双层线路板，相较于普通产品的单面板，抗电磁干扰能力大幅提升，即便在复杂用电环境下，也能保持稳定运行，避免干扰

导致的监测误差或防护失效。

4、检测精度更高：

采用真有效值（TRMS）算法，可精准捕捉畸变电压波形，测量误差≤1%；而普通产品仅采用平均值测量，检测精准度有限，无

法有效应对电压突变、浪涌等异常工况。

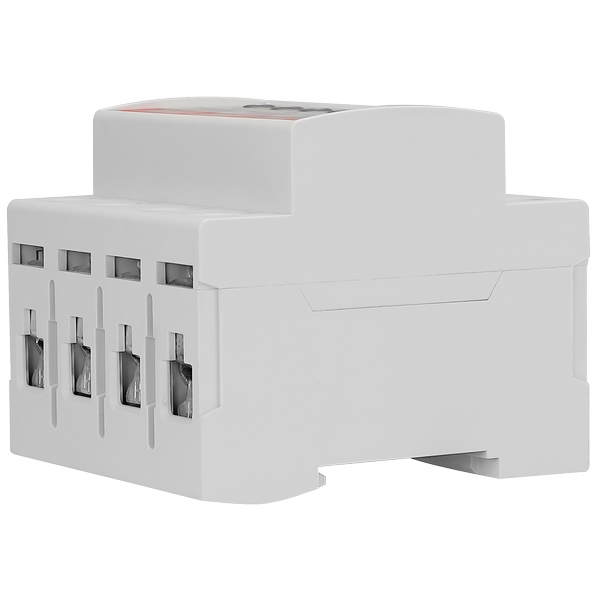

5、接线结构可靠：

采用双汇流排布线设计，接线承载能力与运行稳定性更强，彻底解决普通产品无汇流排设计带来的结构缺陷，保障接线安全与设

备长效运行。

6、工况适配更广：

工作电压可达400V，峰值支持450V，可有效应对零线断相、电压突变、超压等故障工况，实现可靠的自动切断保护；普通产品

工作电压仅300V，防护场景大幅受限。

二、GPS8-03型三相电压/电流保护器的特点

1、精准监测防护：

支持真有效值电压、电流实时监测，可实现过压、欠压、过流、电压不平衡、相序故障等多重防护，功能，能有效规避各类电压

异常引发的设备损坏，兼具浪涌防护相关特性。

2、参数灵活可调：

过欠压阈值、过流数值、动作延时、复位时长、上电延时等核心参数均可根据实际需求自定义调节，灵活适配不同用电设备的防

护要求。

3、智能运行便捷：

具备故障自复位、自动重合闸功能，同时支持手动按键复位与手动通断负载，60秒无操作可自动退出设置模式，操作便捷高

效，无需频繁手动干预，实现全自动智能控制。

4、可视化显示清晰：

搭载数字显示屏，可实时精准显示电压、电流数值，搭配LED指示灯，能直观反馈设备故障状态，让设备运行情况一目了然，便

于及时排查问题。

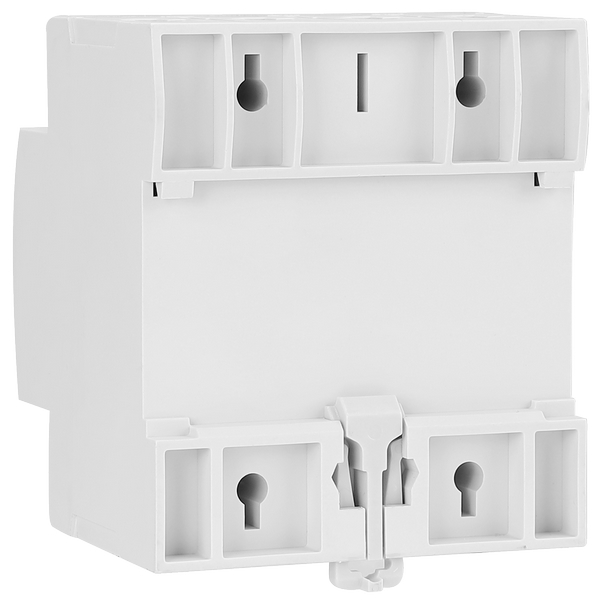

5、适配安装便捷：

采用标准DIN导轨安装方式，体积小巧紧凑，可轻松适配常规电气柜、家庭配电箱安装，安装位置不受限制，完美适配电气柜配

套、家用配电改造等多种场景。

6、防护性能良好：

设备前面板防护等级达IP40，接线端子防护等级为IP20，可有效抵御灰尘、异物侵入，适配常规室内电气使用环境，安全防护

做到位。

7、工况适应性强：

可在-20℃~+60℃的宽温度范围下稳定工作，适配45~65Hz工频工况，高低温环境适配性优良，满足不同地域、不同环境的使

用需求。

三、GPS8-03型三相电压/电流保护器的应用

1、家用电气设备防护：

适用于各类家用大功率电器、家庭配电箱配电回路的过压、欠压、过流保护，有效规避电压电流异常、漏电隐患导致的设备损

坏，守护家庭用电安全。

2、常规配电系统：

适配民用三相配电回路，可实时监测电压不平衡、相序异常、过载等问题，稳定配电系统运行状态，可作为配电系统的核心防护

器件，适配小型民用配电场景。

3、室内电气柜配套：

依托导轨安装优势，可便捷集成于各类室内标准电气柜、配电柜中，适配家庭、小型民用场所的配电防护改造，作为电气柜核心

防护配件发挥作用。

4、复杂工况用电防护：

可有效应对电压波形畸变、零线断相、电压浪涌等用电工况，适配工况波动较大的民用用电场景，实现自动断电保护，彻底杜绝

电气安全隐患。

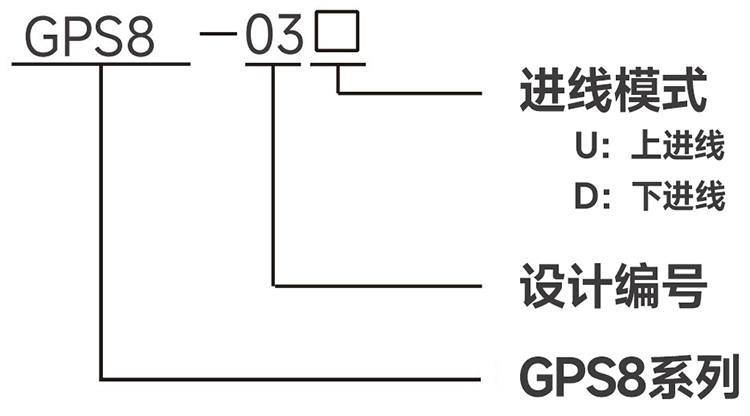

四、GPS8-03型三相电压/电流保护器的选型

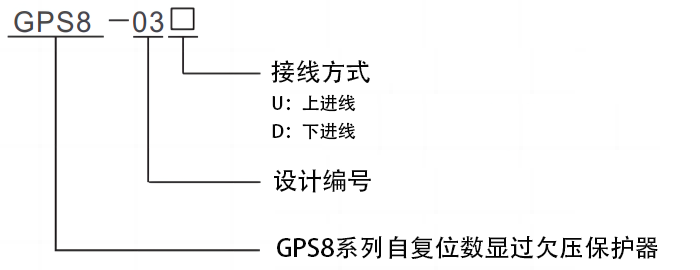

(1).GPS8系列自复式数显电压/电流保护器

(2).设计序号

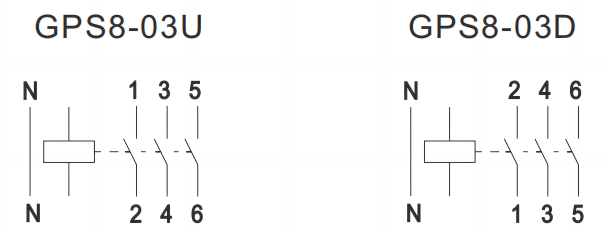

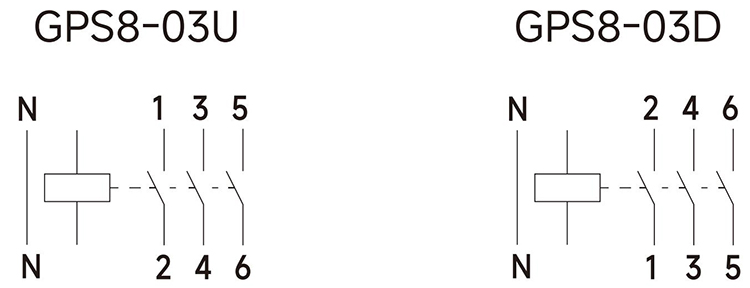

(3).接线方式：U：上进下出；D：下进上出

五、GPS8-03型三相电压/电流保护器的技术参数

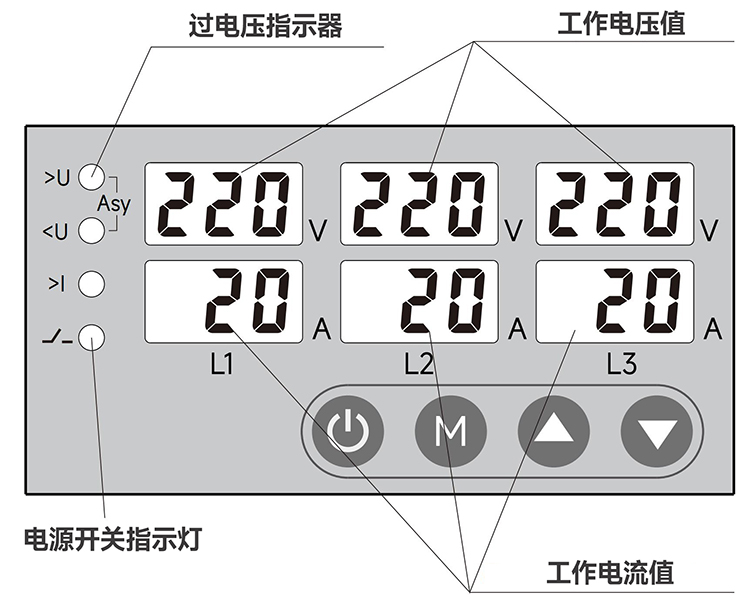

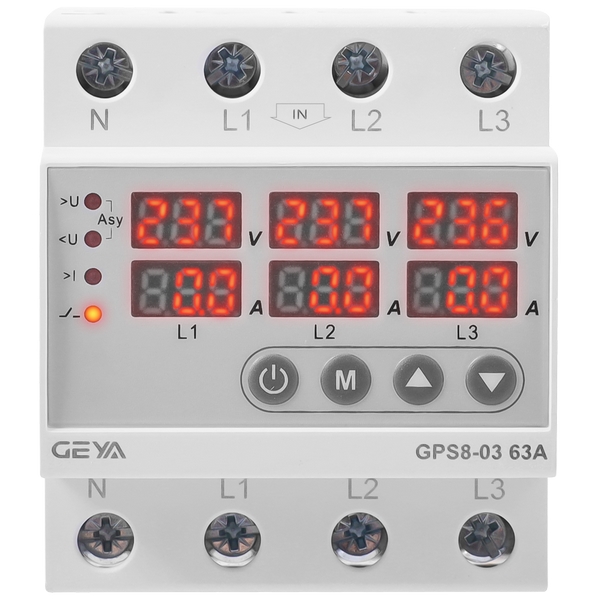

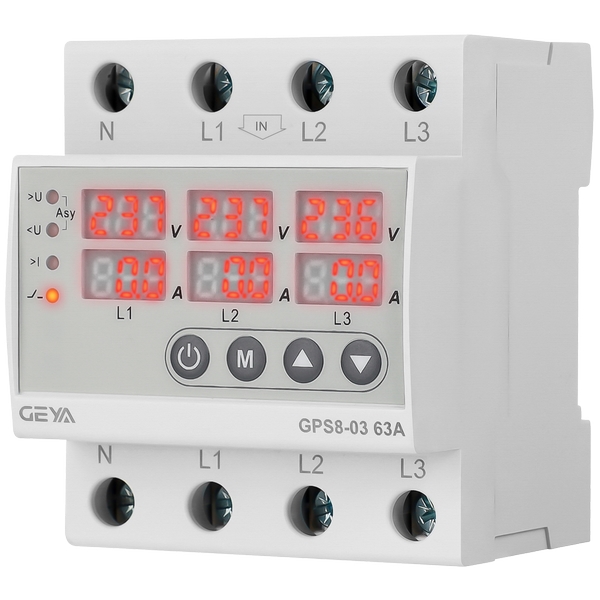

六、GPS8-03型三相电压/电流保护器的面板与设置

	1.可用于手动打开或关闭负载。   2.如果自动故障复位功能关闭，此按钮可用于故障发生时的手 动复位。
	按住设置键3秒钟以进入设置。修改设置后，按住3秒以保存设置。
	用于在设置参数时增加值。
	用于在设置参数时减小值

默认设置

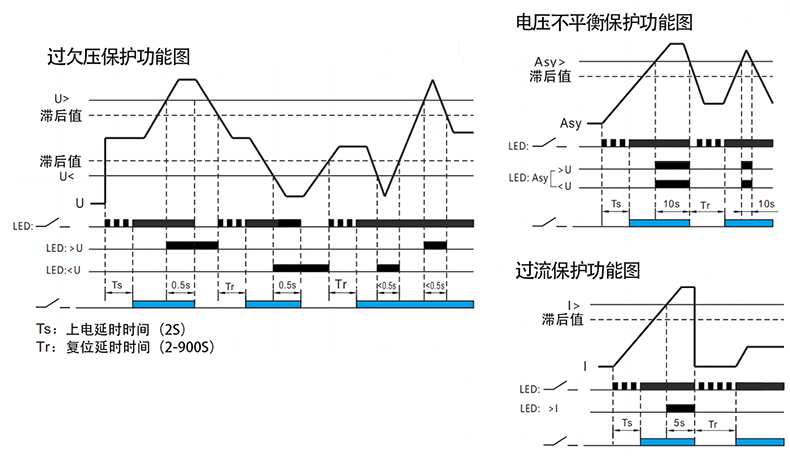

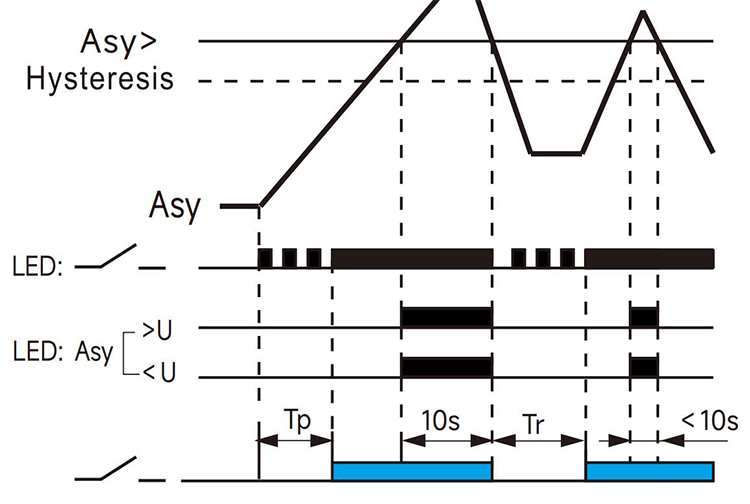

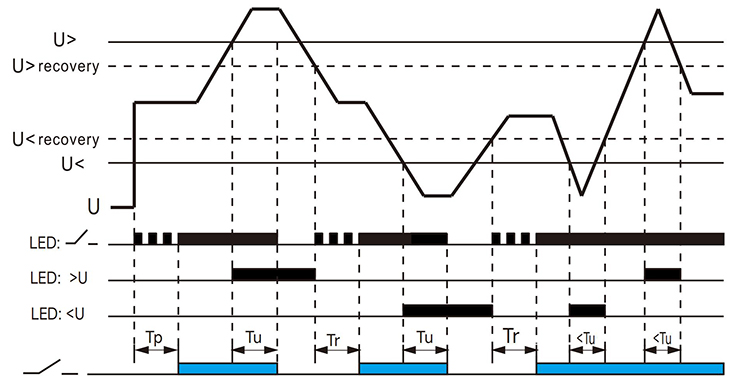

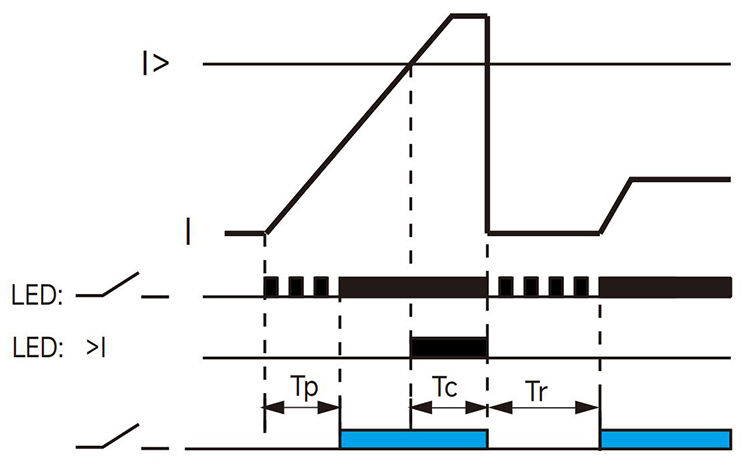

七、GPS8-03型三相电压/电流保护器的功能图

Tp：上电延时（2～600 秒）

Tr：复位延时（2～900 秒）

Tu：过压 / 欠压故障动作时间（0.1～10 秒）

Tc：过流故障动作时间（2～600 秒）

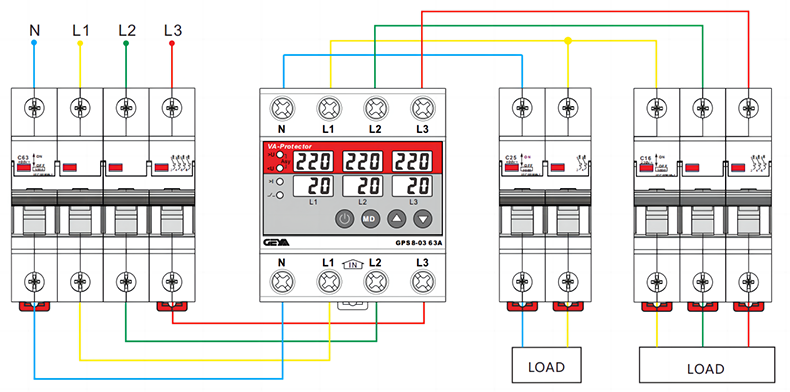

八、GPS8-03型三相电压/电流保护器的接线

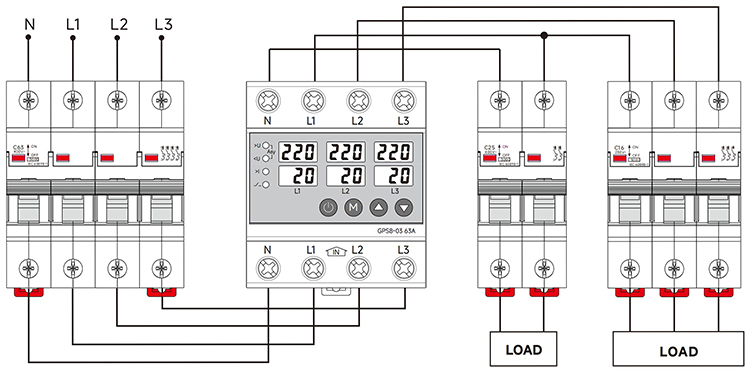

接线示例：

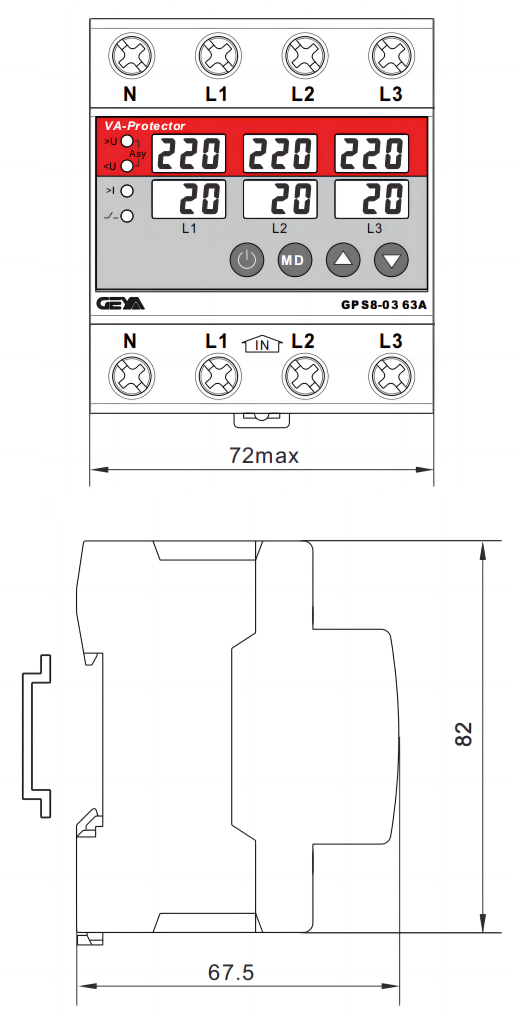

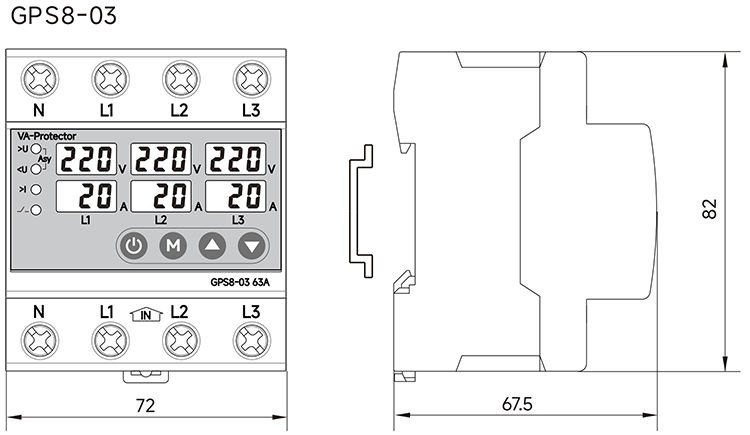

九、GPS8-03型三相电压/电流保护器的尺寸
