一、为什么选择GPS8-15型相序选择开关？

本款**智能相序保护开关**集电压实时监测、多重故障保护、自动换相功能于一体，参数调节范围广、场景适配性强。依托标准

导轨式安装设计，整机运维简便、运行稳定，可有效解决电网缺相、过欠压等电压异常问题，杜绝负载设备故障停机，无需人工值

守，全天候保障用电设备稳压安全运行，适配绝大多数工业与民用低压配电系统。

1、精准监测，误差可控：

采用行业通用真有效值电压监测算法，测量精度高、误差≤1%，可精准捕捉电网细微电压波动，快速识别过压、欠压、缺相等

各类供电异常，有效保障低压配电系统的监测精度与运行稳定性。

2、参数可调，适配性广：

设备支持过压阈值、欠压阈值、故障动作延时、上电延时、故障复位时间等核心参数自定义微调，档位精细、调节灵活，可精准

匹配不同类型、不同功率负载设备的专属供电保护需求。

3、智能自适应，无需值守：

搭载成熟的自动智能换相机制，当电网出现单相或两相缺相、电压异常故障时，设备可快速切换至正常相位供电，全程自动运

行、无需人工干预，大幅降低后期运维成本，适配各类无人值守配电场景。

4、耐用可靠，环境适配性强：

整机经过严苛寿命测试，具备标准的电气与机械使用寿命，工作温度区间为-20℃~+60℃，存储温度可达-35℃~+75℃，可耐

受高低温复杂工况，适配多场景恶劣环境使用。

5、安装便捷，防护到位：

采用行业通用DIN标准导轨式模块化设计，拆装便捷、适配常规成套配电柜体；设备前面板达IP40防护等级，接线端子达IP20防

护等级，可有效防尘、防误触，充分满足室内配电设备的安全防护要求。

二、GPS8-15型相位选择开关的特点

1、可视化运行状态：

搭载高清数字电压显示屏与多功能LED故障指示灯，可实时精准显示电网电压数值、当前启用相位及设备故障状态，运行信息直

观清晰，便于工作人员快速排查问题。

2、多重保护功能齐全：

集成过压、欠压、缺相三大核心保护功能，支持选配相序保护，覆盖低压配电系统常见供电故障。同时兼容自动故障复位与手动

复位两种模式，守护各类用电负载设备安全。

3、延时功能精细化：

支持故障动作延时、上电延时、故障复位延时多维度精细化调节，可有效过滤电网瞬时电压波动、瞬态干扰，避免设备误动作、

频繁启停，大幅提升配电系统运行的稳定性。

4、操作简单易调试：

采用简易按键操作逻辑，短按即可调节参数，长按3秒可保存参数或进入设置界面，60秒无操作自动退出设置模式，同时支持负

载手动启停控制，设备调试与日常运维简单高效。

5、规格实用，低耗节能：

适配主流低压配电工况，标配63A、80A两种额定电流规格，可满足大部分大功率用电负载需求。整机功耗仅3VA，运行功耗

低、节能性，具备超高性价比。

三、GPS8-15型相位选择开关的应用

1、工业配电场景：

作为工业常用**智能配电保护器件**，广泛应用于工厂三相低压配电系统，可为工业生产设备、自动化配套装置提供持续稳压供

电，规避缺相、电压异常引发的设备停机、烧毁等故障，保障生产线稳定运行。

2、商用供电场景：

适配商场、写字楼、商铺等各类商用建筑低压配电系统，依托导轨式模块化结构，可快速集成于配电柜体中，稳定保障照明系

统、办公设备、商用电器等设备持续稳压运行。

3、民用电力配套：

适用于居民区三相入户配电场景，针对中央空调、大功率家电等民用负载，可实时监测电网电压状态，自动适配正常相位供电，

有效抵御缺相、电压波动带来的用电安全隐患。

4、各类精密负载设备：

适配对供电质量要求严苛的用电场景，可为中小型精密设备、实验仪器仪表等负载提供实时电压监测与缺相、过欠压保护，有效

缓冲电网电压波动，降低设备损耗，延长精密设备使用寿命。

四、GPS8-15型相位选择开关的主要参数

五、GPS8-15型相位选择开关的面板

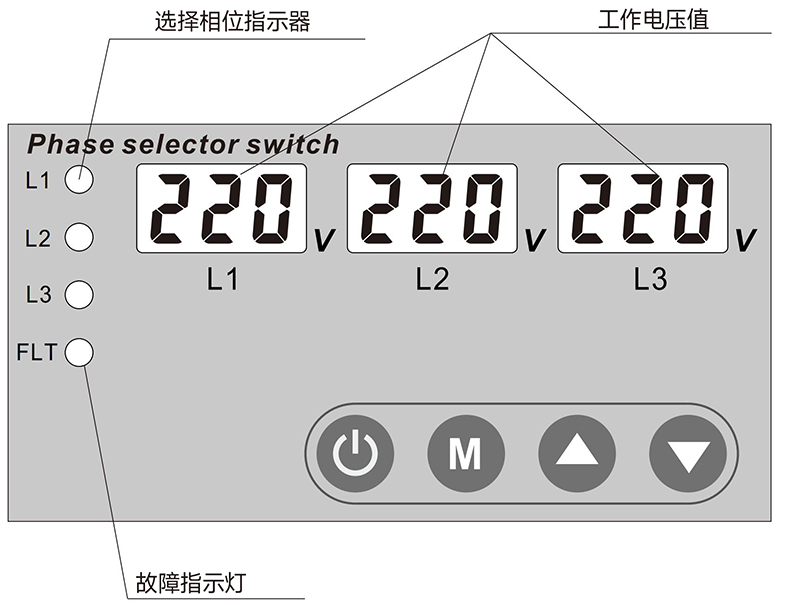

(一).面板指示

	可用于手动开启或关闭负载供电。
	长按设置键 3 秒，进入参数设置模式；参数修改完成后，再次长按 3 秒即可 保存设置。
	参数设置时，用于增加数值。
	参数设置时，用于减小数值。

(二).LED 指示灯状态说明

(三).参数设置

1、参数设置

2、设置方法

3、手动开 / 关控制

设备正常运行时，短按功能键 0.5 秒，即可手动开启或关闭负载。

4、上电与复位延时

设备在上电启动及故障复位期间，会按照设定的延时时间进行倒计时显示，倒计时结束后即进入正常运行状态。

5、相序故障

开启相序保护功能后，若三相接线相序错误，设备将按下图提示故障告警。

六、GPS8-15型相位选择开关的功能图

本产品输入为 L1、L2、L3、N，输出为 L、N。设备会自动选择电压正常的相位进行输出；当任意一相出现电压故障时，会自动

切换至电压正常的相位供电。若三相电压全部异常，故障指示灯将会点亮。

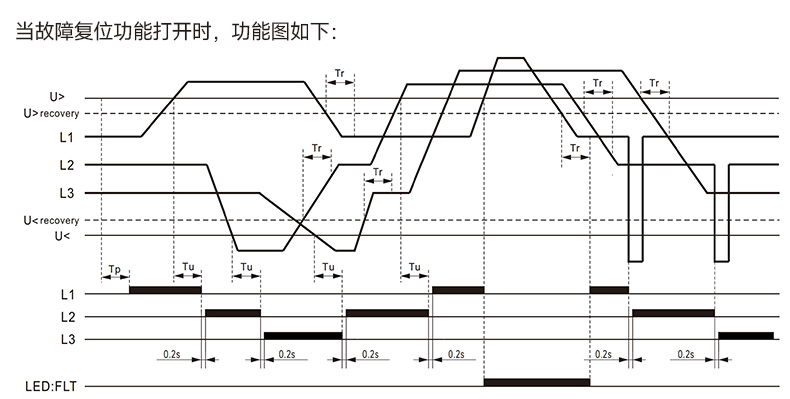

故障复位功能开启时，功能示意图如下：

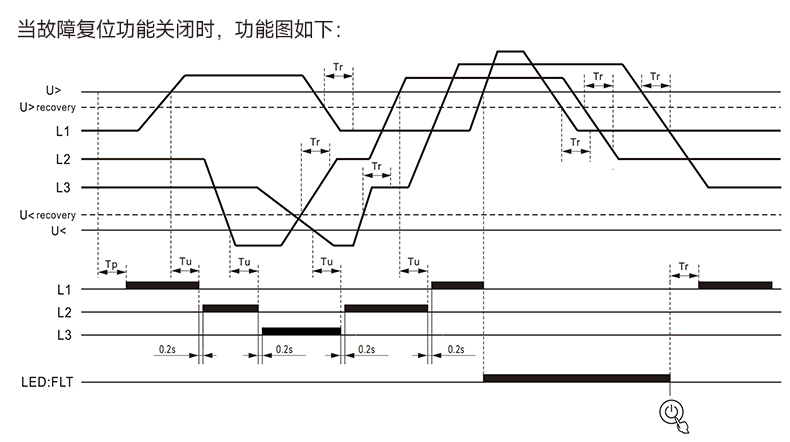

故障复位功能关闭时，功能示意图如下：

七、GPS8-15型相位选择开关的接线图与接线实例

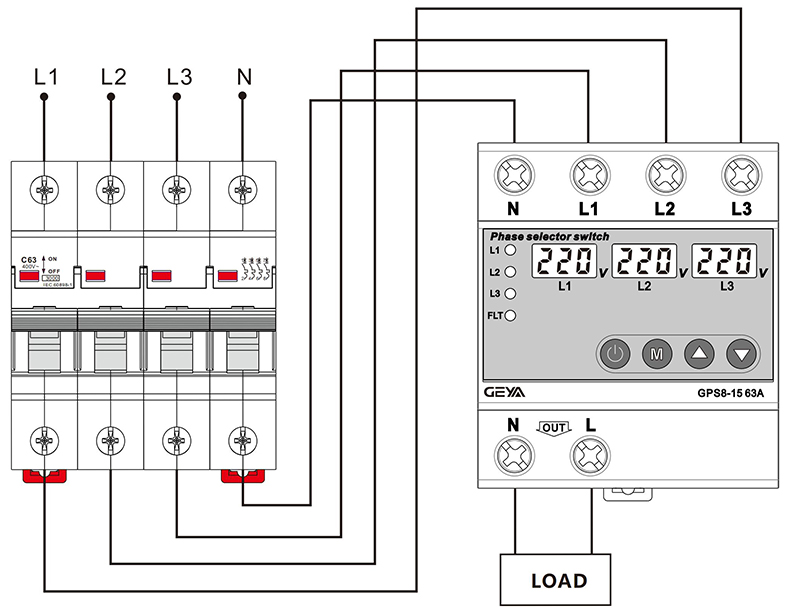

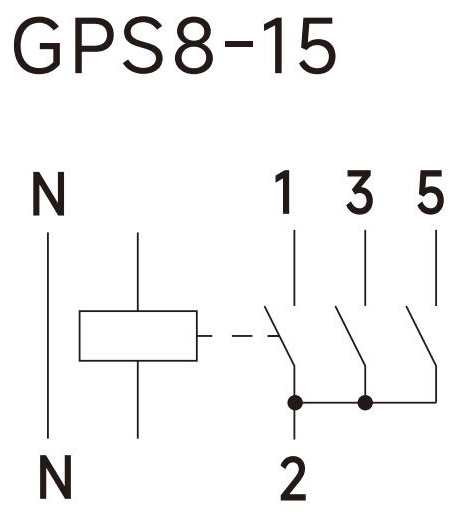

1、产品接线图

2、产品接线实例

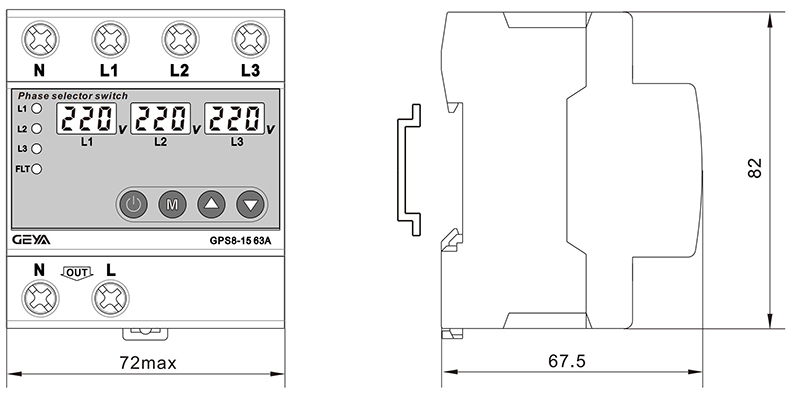

八、GPS8-15型相位选择开关的尺寸
