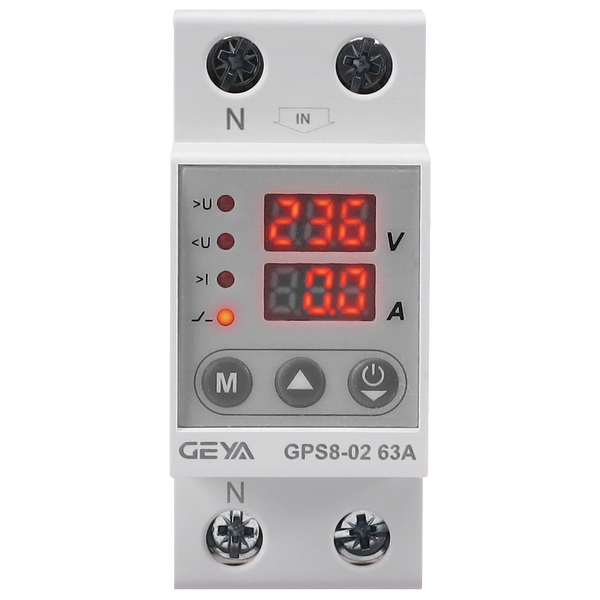

一、为什么选择GPS8-02型自复位数显电压/电流保护器？

GPS8-02型自复位数显电压/电流保护器作为一款高性能自复式过欠压保护器，本品在材质甄选、结构设计与核心性能上均优于

低成本同类产品，支持40A、50A、63A等多种常用额定电流规格。产品测量精准、保护可靠，可根据实际用电需求灵活设定各项

参数，兼顾实用性与耐用性，能有效规避电压异常、电流异常及零线断相引发的设备损坏风险，性价比，是家用及小型商用场景的

优选导轨式1P+N自恢复过欠压保护器。

1. 外壳品质优良：

作为自复式过欠压保护器、自恢复过欠压保护器，本品外壳采用设计开模，选用PA6材质，质感与耐用性俱佳，区别于低成本过

欠压保护器采用的共用模具及劣质塑料，可完美适配家用、商用等多种场景的1P+N配电需求。

2. 内部导电可靠：

作为导轨式1P+N过欠压保护器，本品内部铜导线、接线片及继电器均采用足够截面积设计，导电性能稳定可靠，适配40A、

63A等常用规格，从根源上规避了低成本产品因铜截面积不足带来的用电安全隐患。

3. 抗干扰能力强：

作为全自动自恢复过欠压保护器，本品线路板全部采用双层板设计，抗干扰性能远超低成本产品使用的单面板，可电压、电流测

量与保护功能稳定运行，适配家用及商用各类复杂用电场景。

4. 测量精度更高：

作为精准型自复式过欠压保护器，本品采用真有效值算法（TRMS），即便遇到电压波形畸变的情况，也能实现精准测量，相比

低成本产品采用的平均值测量方式，测量精度更优，可更地守护用电设备安全。

5. 接线能力出众：

本品采用双汇流排设计，相较于普通过欠压保护器，接线更便捷、承载能力更强；而低成本过欠压保护器无此设计，接线便利性

与安全性大打折扣，充分凸显了本款导轨式1P+N过欠压保护器的核心优势。

6. 保护范围更广：

本品工作电压可达400V（值450V），可针对零线断相这一常见用电隐患实现有效保护，优于低成本过欠压保护器300V的工作

电压限制；同时适配40A、63A等常用额定电流，作为专业全自动自恢复过欠压保护器，可从容应对各类电压异常场景。

二、GPS8-02型自复位数显电压/电流保护器的特点

1.  测量显示清晰：

支持电源电压、电流的精准测量，测量误差≤1%，可通过数字显示屏实时呈现电压、电流数值，故障状态同步通过LED指示灯直

观显示，用电状态一目了然，便于及时掌握设备运行情况。

2. 参数可灵活设定：

过压、欠压、过流动作值均可根据实际需求灵活调节，其中过压动作值范围为OFF、230V~300V，欠压动作值范围为

140V~210V、OFF，过流动作值可精准匹配40A、50A、63A等不同额定电流规格，适配各类场景的配电保护需求。

3. 自复位功能实用：

可实现全自动自启动，自复位时间可在2s~900s之间自由设定，同时支持手动复位模式，故障排除后可快速恢复正常工作，无需

人工频繁操作，完美契合家用及商用场景的便捷用电需求。

4. 安装便捷高效：

作为标准导轨式1P+N过欠压保护器，本品适配35mm标准导轨（IEC/EN60715），外形小巧（82×36×68mm），重量仅

135g，可有效节省安装空间，便于现场快速安装部署，符合家用及商用配电箱的安装要求，适配40A、63A等常用规格的配电线

路。

5. 动作延时可调：

过/欠压动作延时时间可在0.1s~10s之间调节，过流动作延时时间为2s~600s，上电延时时间为2s~600s，可根据不同场景的用

电需求灵活调整，有效避免因瞬时电压、电流波动导致的误触发。

6. 使用寿命长久：

本品电气寿命可达1×10⁴次，机械寿命高达1×10⁶次，可适应-5℃~40℃的工作环境，运行稳定性与耐用性较强，能长期稳定守

护用电安全。

三、GPS8-02型自复位数显电压/电流保护器的应用

1.  家用设备保护：

作为家用自复式过欠压保护器、自恢复过欠压保护器，本品可广泛应用于冰箱、空调、洗衣机、电视机等各类家用电气设备，实

现过电压、欠电压、过流及零线断相保护，适配40A、63A家用配电规格，有效规避电压异常烧毁家电的风险，守护家庭用电安

全。

2. 民用配电箱：

适配民用住宅、公寓、别墅等场景的配电箱，作为核心导轨式1P+N过欠压保护器，可直接替代普通过欠压保护组件，支持

40A、50A、63A等规格，保障室内电路及用电设备安全，符合住宅电气设计相关规范，可有效应对零线断相隐患。

3. 小型商用场景：

适用于小型商铺、便利店、理发店等小型商用场所，作为商用自复式过欠压保护器、全自动自恢复过欠压保护器，支持63A等商

用常用规格，可有效保护各类商用电器及电路，避免电压、电流异常及零线断相造成的经济损失，完美适配商用配电需求。

4. 小型办公设备：

作为导轨式1P+N自恢复过欠压保护器，本品可用于办公室内电脑、打印机、复印机等办公设备的电路保护，适配40A常用规

格，防止电压、电流异常及零线断相损坏设备，保障办公工作正常有序进行。

5. 民用照明电路：

适配住宅、楼道、小区等民用照明电路，作为自复式过欠压保护器，可有效保护照明设备免受过压、欠压、过流及零线断相影

响，延长照明设备使用寿命，适配40A、63A常用规格，保障照明电路稳定运行。

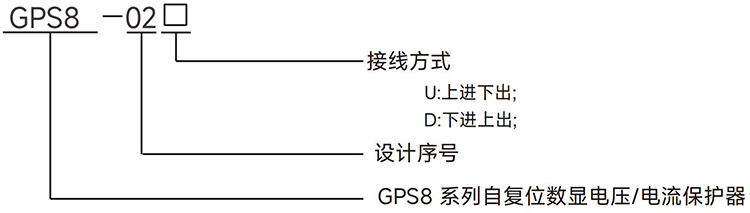

四、GPS8-02型自复位数显电压/电流保护器的型号说明

(1).GPS8系列自复式数显电压/电流保护器

(2).设计序号

(3).接线方式：U：上进下出；D：下进上出

五、GPS8-02型自复位数显电压/电流保护器的技术参数

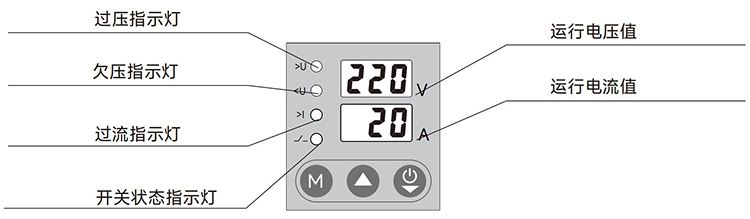

六、GPS8-02型自复位数显电压/电流保护器的面板

	按住该按键3秒后进入设置界面，修改完设置后，任意时刻可以按住该按键3秒后退出并保存设 置。
	在设置界面时用来增加数值。
	1、在设置界面时用来减少数值。
	2、在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。
	3、当设置关闭自动复位时，发生故障保护后，可以通过按这个按键复位。

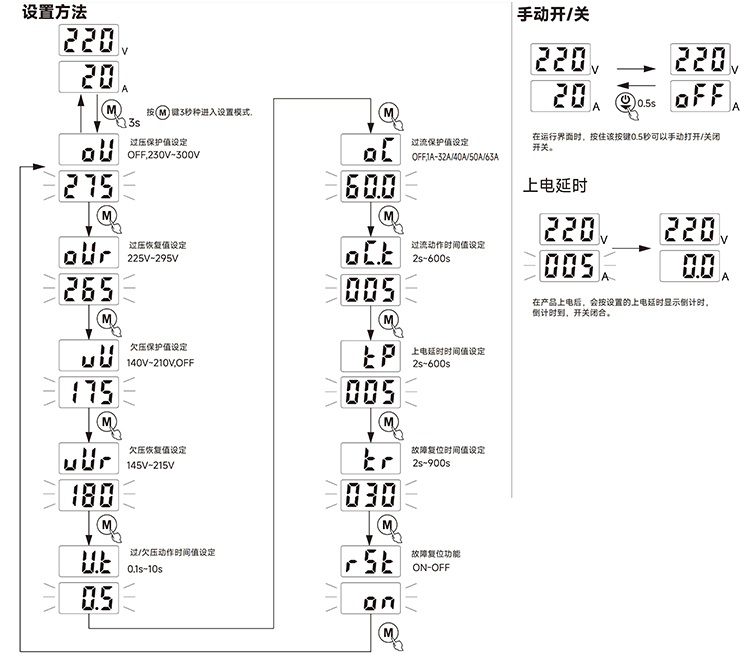

产品设定

产品面板默认设置

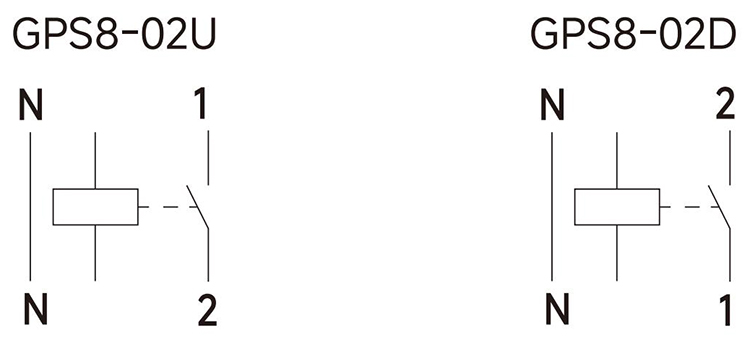

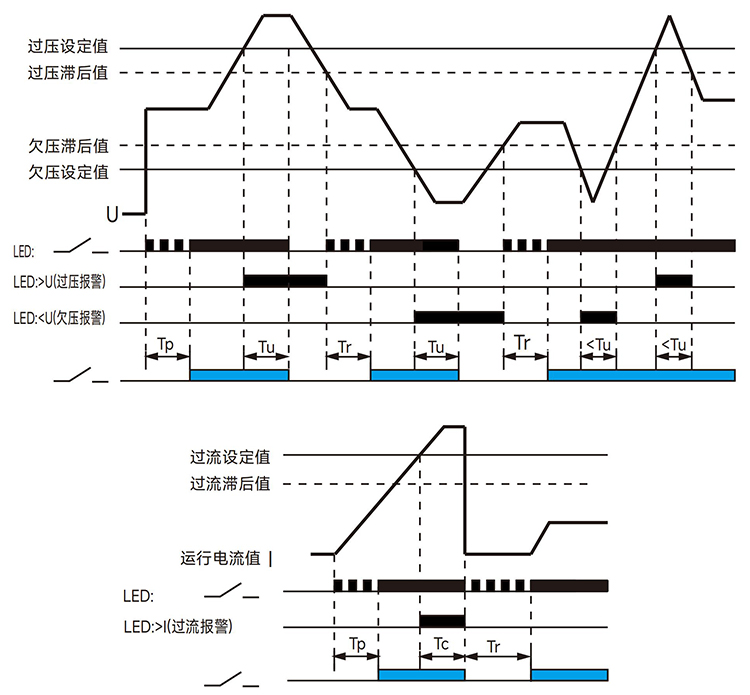

七、GPS8-02型自复位数显电压/电流保护器的功能图

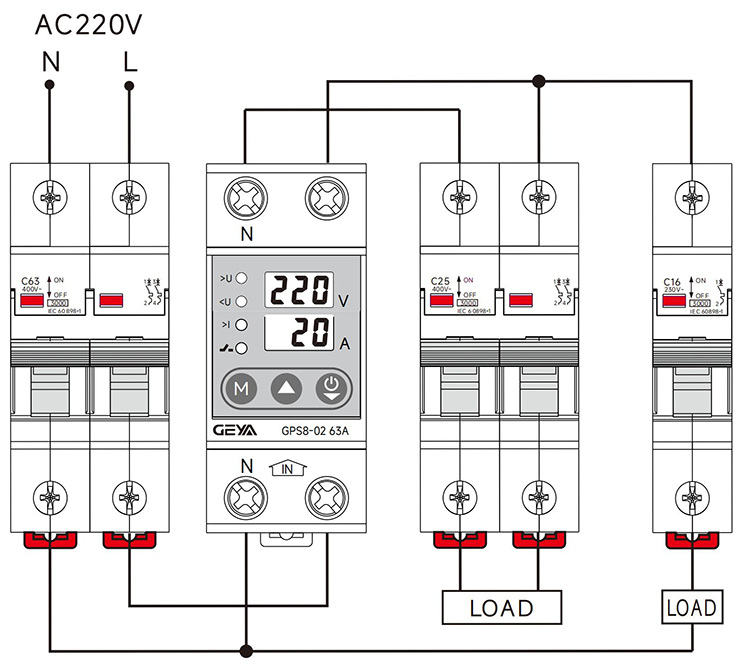

八、GPS8-02型自复位数显电压/电流保护器的接线图

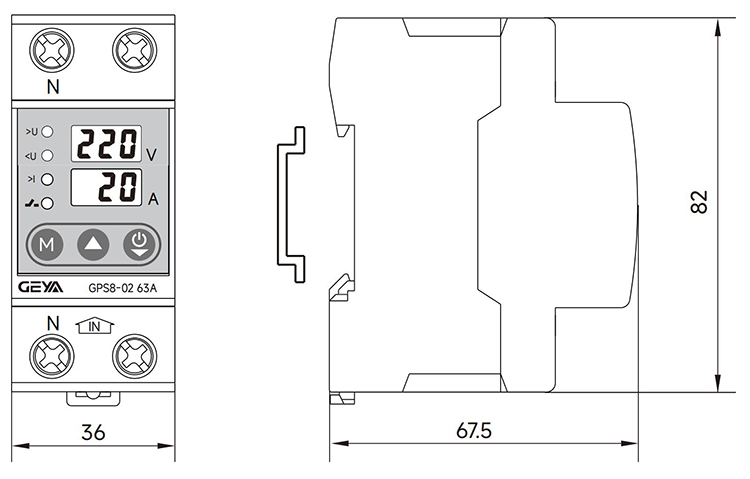

九、GPS8-02型自复位数显电压/电流保护器的尺寸
