一、为什么选择GATS-G型双电源自动转换开关？

GATS-G系列PC级双电源自动转换开关，是针对工业、民用双路配电场景专项研发的电源切换设备，也是当前配电工程中主流的智

能ATS供电切换装置。产品集成化程度高、合规性优异、操作安全便捷，兼具自动电源切换、智能电气防护与远程运维管控能力，适

配220V/380V常规建筑工程配电系统。设备安装调试简便，可满足各类场景一二级负荷不间断供电需求，适配不同大小配电负荷工

况，广泛应用于建筑电气、工业配电、市政工程等领域，通用性与实用价值。

1.合规标准严苛：

这款智能双电源转换开关严格依据GB/T 14048.11、IEC 60947-6-1双重权威标准生产制造，采用高规格PC级电器级别与AC-33B专

业使用类别。相较于普通CB级转换产品，设备的运行安全性、供电稳定性与工况规范性大幅提升，契合建筑电气工程验收规范，可

直接适配各类正规工程项目的配电落地要求。

2.操控模式多元：

作为多功能ATS转换开关，设备搭载全自动切换、远程智能控制、强制置零断电、紧急手动操控四种运行模式，可适配无人值守

智能配电房、远程运维配电 系统、设备检修断电保护等复杂工况，覆盖智能化配电运维、现场应急操作、设备检修防护等各类使用

场景。

3.安全防护完善：

设备搭载电气钥匙锁与机构挂锁双重安全防护结构，可精准区分日常运行与设备检修两种工作模式，有效杜绝人工误操作、设备

误动作等安全隐患，保障配电设备运行安全与现场作业人员安全。

4.适配范围广泛：

产品电流规格覆盖100A-3200A，额定发热电流可达1600A，控制电源兼容DC24V、48V、110V、AC220V多种常用电压规格，同时配

备3P、4P全系列机型，可适配家用配电、商用建筑、工业车间、市政公共设施等不同电压、不同负荷的配电系统搭建需求，场景适

配性良好。

二、GATS-G型双电源自动转换开关的核心特点

1.一体化机电设计：

GATS-G系列双电源自动转换开关采用开关主体与逻辑控制单元一体化集成结构，纯机电一体化设计精简了设备整体体积，减少外

置配套配件，结构稳固、运行故障率低。设备可完成双路市电实时监测、故障识别与自动切换工作，性能稳定，适配工程项目长期

连续运行，运维难度低、使用成本少。

2.智能监测保护：

设备搭配分体式智能控制器，属于高性能智能型双电源转换开关，自带过压、欠压、缺相电气保护功能。支持自投自复、自投不

自复两种主流切换逻辑，可根据现场配电需求自定义供电切换策略，有效规避电压异常、线路缺相等电气故障，有效保护精密用电

设备与工业工控设备，避免设备损坏、生产停滞等损失。

3.拓展功能丰富：

产品集成485通信接口、液晶状态显示、发电机组启动信号输出、消防双分切换等实用拓展功能，可无缝对接各类智能配电管理

系统，支持远程数据监测与设备智能管控，适配智慧配电、消防联动、发电机应急供电等各类工程场景，是消防型双电源开关与智

能化配电项目的适配设备。

4.电气性能稳定：

设备拥有标准且合规的额定接通与分断能力，内置多路防护保险丝，电气防护性能可靠。二次接线端子布局规整、分工清晰，接

线方式规范，可有效降低线路故障概率，长期运行稳定性优异，适配各类高低压配电连续作业工况。

5.检修操作安全：

设备配备专属机构挂锁装置，检修作业时可主动切断内部控制电源，锁定设备运行状态，有效规避设备自动切换、人工误操作等

风险，从结构上保障设备检修、线路维护过程中的作业安全，安全性优于多数常规转换开关。

6.规格覆盖齐全：

产品全系列涵盖100A、160A、250A、400A、630A至3200A全梯度电流规格，标配3P、4P两种通用机型，分为消防型与非消防型两

大品类。其中630A及以下规格支持两种类型可选，800A以上规格统一标配消防型，可适配民用建筑、工业厂房、市政配套等各类高

低压配电工程项目。

三、GATS-G型双电源自动转换开关的应用场景

1.工业企业配电场景：

适用于工厂生产线、自动化工控系统、精密设备车间、化工冶金工业配电等各类工业场景，专门针对工业一级、二级重要用电负

荷设计。设备可实现毫秒级快速双路电源切换，有效规避瞬时断电、电压波动等问题，持续保障生产线与工控设备稳定运行，杜绝

断电停产、设备损毁带来的经济损失，是工业配电系统重要的核心ATS配套设备。

2.建筑消防配电场景：

专用消防型双电源自动转换开关广泛应用于高层建筑、商业综合体、写字楼、住宅小区、星级酒店等建筑消防工程，适配消防一

级负荷供电标准。设备可联动消防控制系统，实现主备电源自动切换、故障双分断电等核心功能，持续为消防水泵、排烟风机、应

急照明、消防报警系统等关键消防设备供电，符合建筑消防验收规范，工程适配性良好。

3.智能配电管控场景：

依托485通讯接口与远程智能控制优势，这款智能ATS双电源开关适配智慧园区、智能楼宇、数据机房、通信基站、智能化配电

房、金融机房等高端智能配电场景。设备支持远程电源切换、实时运行监测、配电数据上传等功能，可搭配UPS不间断电源系统搭建

冗余供电体系，保障精密弱电设备、数据存储设备零断电稳定运行。

4.应急供电配套场景：

专为无双路稳定电网的施工工地、户外工程项目、临时配电项目、光伏分布式供电系统等场景设计。设备可精准适配柴油发电机

组，在常用电源断电瞬间输出发电启动信号，自动触发备用机组启动供电，快速完成电源快速切换，有效解决偏远场地、临时工程

供电不稳定的难题，是各类应急备用电源工程的配套设备。

5.公共设施配电场景：

适配市政路灯、交通枢纽、机场地铁、医疗医院、政务大楼、安防监控系统等关键公共基础设施，专门适配公共服务类一级、二

级用电负荷。设备可全天候稳定运行，持续保障公共设备正常供电，有效避免公共设施停运、安防系统失效等问题，为市政运维、

交通出行、医疗服务、政务办公的正常运转提供可靠电力保障。

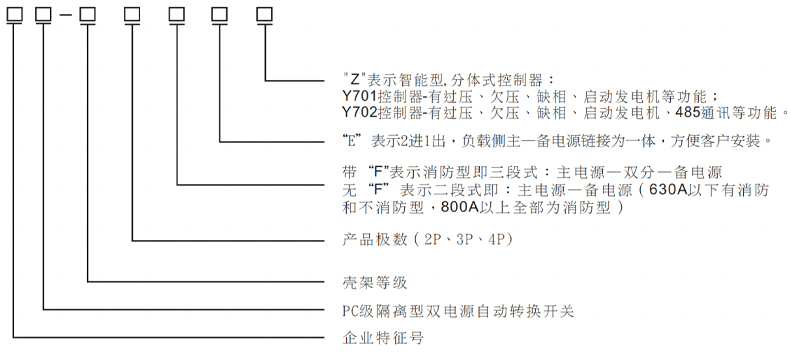

四、GATS-G型双电源自动转换开关的型号说明

(1).企业代号

(2).PC级隔离型双电源自动转换开关

(3).壳架等级

(4).产品规格（2P、4P)

(5).带“F”表示消防型即三段式：主电源—双分—备电源；无“F”表示二段式即：主电源—备电源（630A以下有消防和不消防

型，800A以上全部为消防型）

(6).“E”表示2进1出，负载侧主—备电源链接为一体，方便客户安装。

(7)."Z"表示智能型,分体式控制器：Y701控制器-有过压、欠压、缺相、启动发电机等功能；

                       Y702 - 控制器 有过压、欠压、缺相、启动发电机、485通讯等功能。

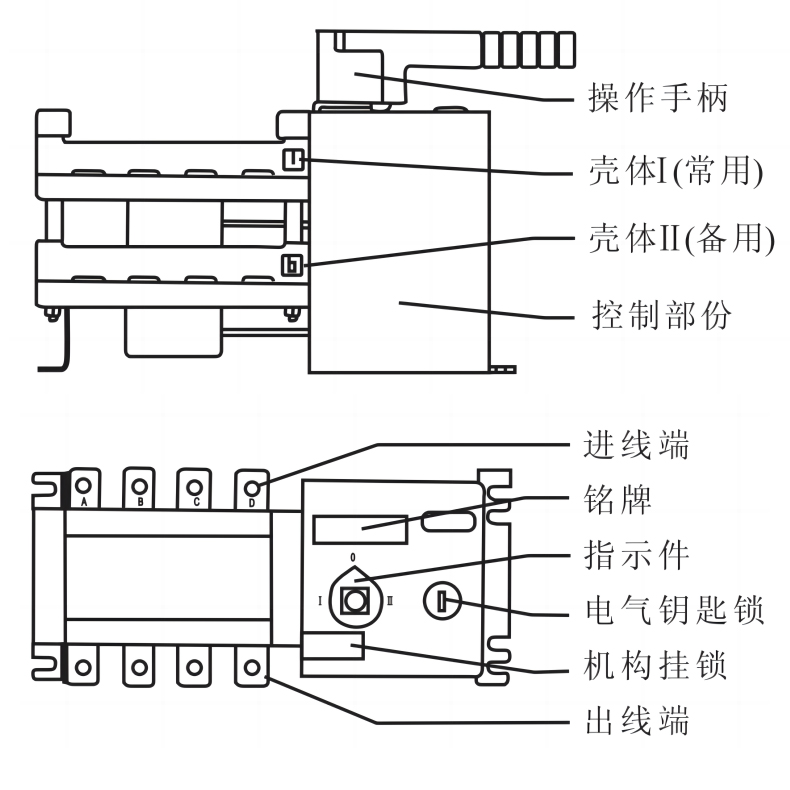

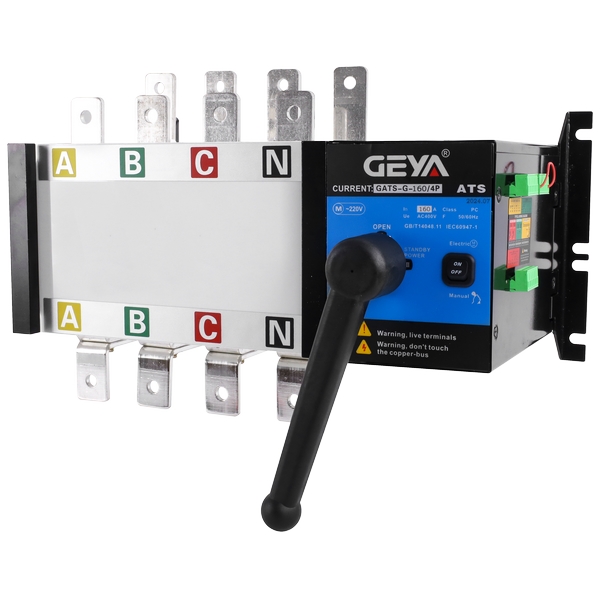

五、GATS-G型双电源自动转换开关的开关结构说明

1、电气钥匙锁：控制开关内部控制线路电源，电气锁开启时，开关可实现全自动、运控、强置“0”操作：电气锁关闭时，开关

只能手动操作。

2、操作手柄：使用操作手柄手动操作时，必须先关闭电气锁。

3、机构挂锁：检修专用，即先用操作手柄使开关处于“0”挡位置，再接起挂锁机构并上挂锁，方可进行检修(接起挂锁则切断

开关内部控制电源，开关无法自动，并且无法实现手动)。

4、指示件：指示开关的工作状态位置(I、0、Ⅱ)。

六、GATS-G型双电源自动转换开关的主要参数

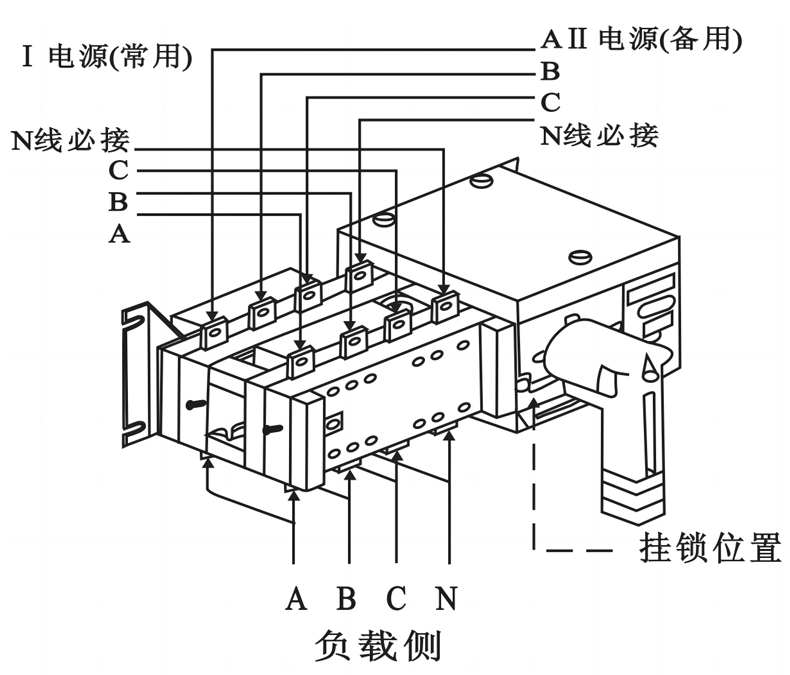

七、GATS-G型双电源自动转换开关的接线示意图

注：外接端子接线方式图请参考说明书

八、GATS-G型双电源自动转换开关的安装与尺寸

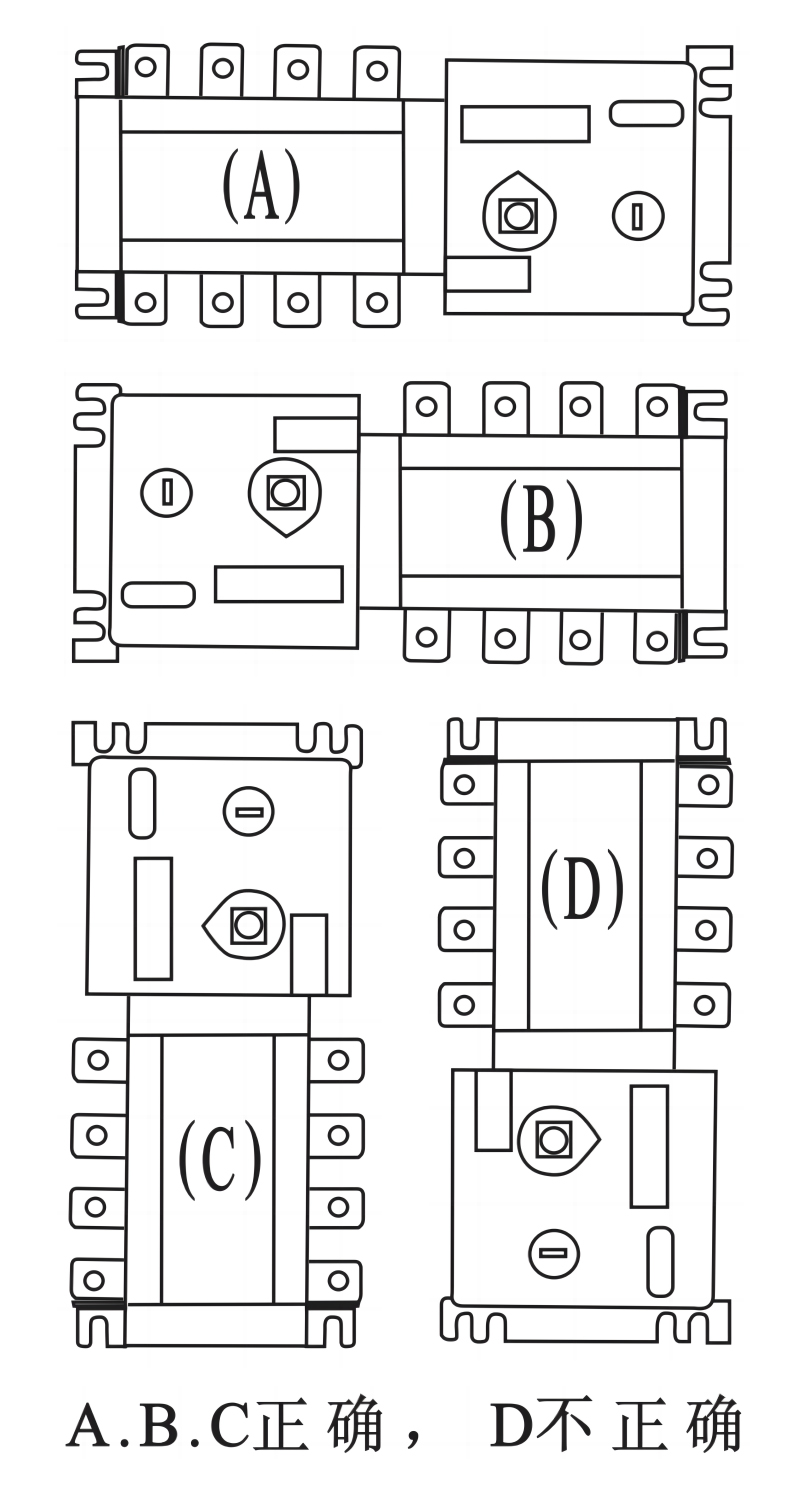

（一）、产品正确安装

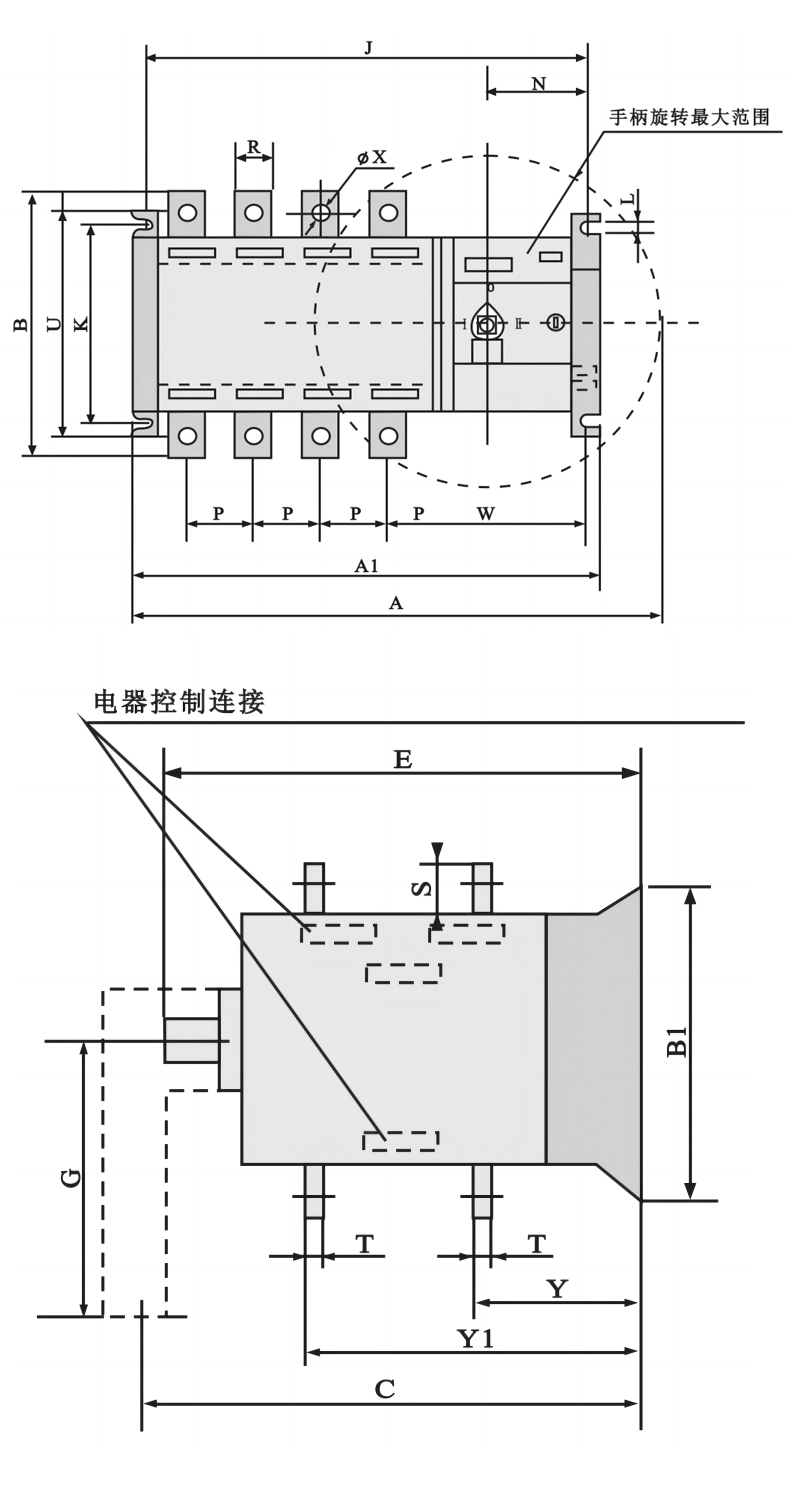

（二）、产品安装尺寸
