一、为什么选择GATS-W7系列双电源自动转换开关？

作为市场热门的末端双电源切换装置与市电发电机自动切换开关，GATS-W7系列精准贴合中端低压配电场景需求，覆盖2P、4P主

流规格及10A-63A常用电流等级。相较于普通低端双电源开关，产品在结构工艺、运行性能、外观设计上更具优势；对比高端智能设

备，又具备机身轻量化、成本可控、安装运维便捷的核心亮点。产品广泛适配商场、智能楼宇、消防工程、小区配电改造等场景，

是兼顾稳定性与经济性的经济型ATS转换开关，适配场景，工程实用性强。

1. 高性价比，适配各类工程选型：

本款经济型双电源自动转换开关采用轻量化模块化精简设计，优化内部冗余结构，有效控制设备成本。产品组装接线简单、后期

检修养护便捷，适配批量配电工程采购、家装终端配电、商用末端供电等多种场景，是中小低压配电项目的高性价比主流选型。

2. 架构，防护性能稳定可靠：

设备采用优于传统C45结构的C65框架结构，内置格亚GYM10专用配电断路器，属于标准CB级双电源开关。可根据配电场景需求，

灵活适配3KA、4.5KA、6KA多种分断能力，能够有效应对线路过载、短路故障，保障低压配电系统安全稳定运行，适配绝大多数常规

低压配电回路。

3. 可视监测，提升运维安全系数：

产品搭载物理合闸指示结构，搭配机身面板电源指示灯，区别于传统普通双电源转换开关，实现双重可视化运行监测。工作人员

可直观清晰查看常用电源、备用电源的通电与合闸状态，快速排查供电故障，有效提升配电运维工作的安全性与效率。

4. 多规适配，场景覆盖范围广泛：

产品覆盖10A~63A全区间主流额定电流，标配工程常用2P、4P数规格，完美适配220V单相、380V三相末端双回路供电系统，可匹

配民用建筑、商用场所、消防配套等各类常规配电场景，通用性强。

二、GATS-W7系列双电源自动转换开关的核心特点

1. 结构设计精简可靠

产品采用行业成熟的模块化拼装工艺，作为小型末端ATS双电源转换开关，具备体积小巧、结构精简的特点，摒弃冗余复杂配

件，实现轻量化机身设计。搭配简电动操作机构，设备运行稳定、故障率低，拆装调试、日常养护操作简便，可有效降低低压配电

系统后期运维成本，适配各类紧凑型配电箱嵌入式安装。

2. 运行切换平稳安全

设备采用成熟单电机驱动切换技术，是静音型双电源自动转换开关，电源切换过程平稳顺滑、无运行噪音、机械冲击力小，不会

对后端精密用电设备造成冲击损伤。同时配备机械、电气双重联锁保护结构，从根源杜绝双电源误合闸、线路短路等安全隐患，手

动、自动双切换模式运行稳定，充分保障场景不间断供电需求。

3. 防护与分断能力多样

作为自带短路、过载保护的CB级双电源开关，设备内置GYM10系列专用断路器，完整保留过载保护、短路保护核心功能，可快速

分断短路电流，防护后端配电线路与用电设备。63A及以下主流规格支持3KA、4.5KA、6KA多种分断能力可选，可根据不同配电回路

的负载参数灵活选型，场景适配性强。

4. 可视化状态监测

本款带可视化指示的双电源转换开关，机身正面配置多路高清状态指示灯，可实时同步显示常用电源、备用电源的通电及合闸运

行状态。搭配物理合闸指示装置，实现双重可视化监测体系，便于运维人员实时掌握设备工况、精准定位供电故障，大幅提升低压

配电系统的运维效率与安全管控水平。

5. 工况适配性强

设备兼容50Hz/60Hz通用交流供电频率，稳定适配220V单相、380V三相民用、商用常规电压工况。产品温湿度耐受范围广、海拔

适配性强，可耐受潮湿空气侵蚀，完美适配南方潮湿地区、地下室等易产生凝露的配电环境，环境适应能力优于普通低端转换开

关。

6. 操作模式灵活

设备支持全自动市电备用切换、手动操控两种运行模式，适配各类不间断供电场景。自动模式下可实时监测两路电源工况，主电

源异常时自动切换至备用电源，保障供电连续不中断；手动模式可自由切换两路电源通断，支持双分断电状态，方便配电线路检

修、设备养护作业，操作灵活、使用便捷。

三、GATS-W7系列双电源自动转换开关的应用场景

1. 商业建筑供电

作为商业楼宇专用双电源切换设备、酒店写字楼备用电源切换开关，产品广泛应用于大型商场、高层写字楼、商住楼宇、连锁商

铺、酒店公寓等人员密集型商用建筑。可为公共照明、中央空调、自动扶梯、公共配电设备提供不间断供电保障，有效规避市电故

障、突发停电引发的设备停运、经营中断等问题，稳定建筑整体低压配电系统运行，适配各类商业场所新建及配电改造工程项目。

2. 消防应急系统

本产品为消防配电系统专用ATS转换开关、消防应急电源切换装置，符合建筑消防验收标准，可适配各类消防工程项目。主要配

套消防泵、消烟风机、排烟设备、楼道事故应急照明、消防电梯、消防报警主机等核心消防设备使用，市电故障时可速切换备用应

急电源，保障消防设备24小时待命运行，满足建筑消防不间断供电规范，适配新建建筑及老旧消防系统改造项目。

3. 楼宇配套设备

产品适配住宅小区、写字楼、老旧小区配电改造等民用楼宇配套供电场景，是电梯水泵专用双电源开关、公共应急照明专用切换

设备。可为民用电梯、生活水泵、二次供水设备、楼顶稳压设备、楼道公共照明、园区监控设备提供稳定的双电源切换保障，有效

解决突发停电导致的设备停机、人员滞留、供水中断等问题，保障居民生活与办公用电稳定。

4. 民用末端供电系统

产品专为10A~63A中小型末端双回路供电系统定制设计，是家装配电、小型商铺、机房末端配电、弱电工程、校园配电、小型市

政配套工程的热门选型。作为自带过载短路保护的末端ATS切换开关，可完美适配各类末端设备市电与备用发电机的自动切换需求，

一站式解决末端配电电源切换与线路安全防护两大核心需求，适配小型机房、监控机房、弱电箱内置安装等多种安装场景。

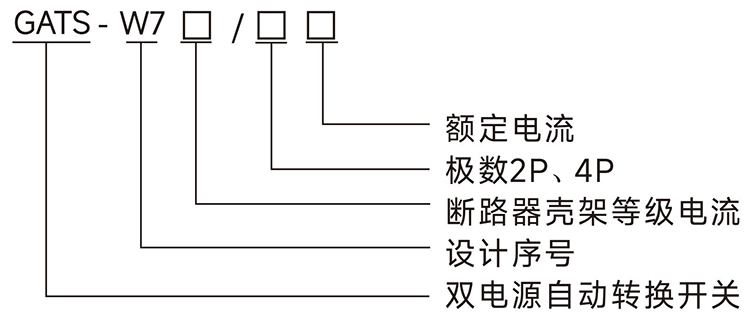

四、GATS-W7系列双电源自动转换开关的型号说明

(1).双电源自动转换开关

(2).设计序号

(3).断路器壳架电流等级

(4).规格：2P、4P

(5).额定电流

五、GATS-W7系列双电源自动转换开关的接线

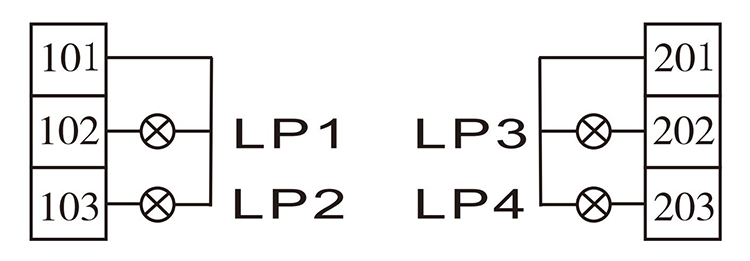

（一）、产品接线图

（二）、接线说明

101:3常用电源接零端子与外接指示零线

LP1:常用电源指示灯

LP2:常用电源合闸指示灯

LP3:备用电源指示灯

LP4:备用电源合闸指示灯

201:3备用电源接零端子与外接指示零线

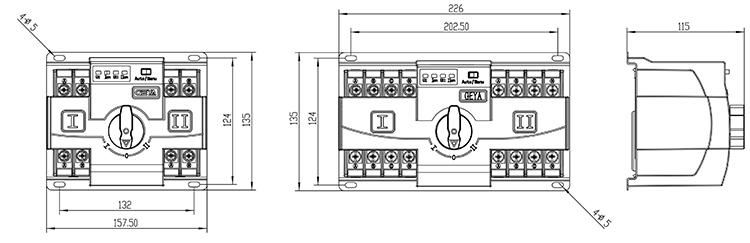

六、GATS-W7系列双电源自动转换开关的尺寸

2P尺寸-正面

4P尺寸-正面

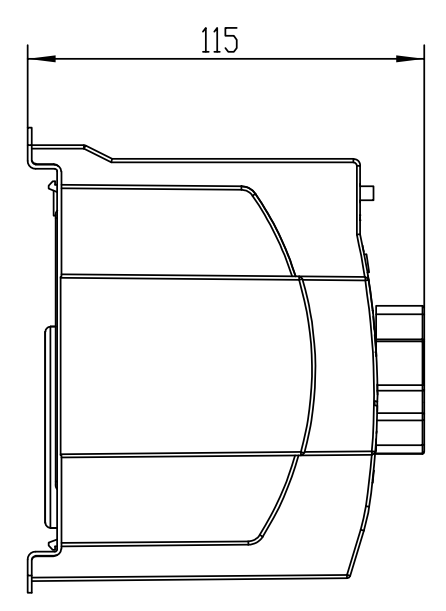

侧面

七、GATS-W7系列双电源自动转换开关的3D视频展示
