一、为什么选择GPS8-17型双电源自动转换开关

GPS8-17型双电源自动转换开关针对双电源供电场景设计，电压、电流保护参数可灵活自定义，能精准监测供电状态并快速完

成电源切换，同时具备数字显示与 LED 故障指示，供电状态可视化，且适配宽温工作环境，安装方式适配工业常规布线要求，满

足不同场景的供电保障需求。

二、GPS8-17型双电源自动转换开关产品优势：

1.保护功能，配备过压、欠压、过流多重保护，可根据实际使用需求设置保护阈值与动作延迟时间，适配不同供电环境的保护要

求。

2.电源切换智能，支持设置相位优先级，可选择固定主电源或自动识别正常电压电源，切换时间可调节，断电间隙可灵活把控。

3.运行状态直观，配备数字显示屏实时显示电压、电流数据，LED 指示灯清晰反馈电源选择、故障恢复、各类故障状态，便于快速

排查问题。

4.安装使用便捷，采用 DIN 导轨标准安装方式，适配工业常用安装规范，机身小巧轻便，参数设置操作简单，支持手动 / 自动双重

操作模式。

5.环境适应性强，可在 - 20℃~+60℃环境下正常工作，存储温度范围更广，能适应不同地域、不同工况的环境条件，运行稳定性

佳。

三、GPS8-17型双电源自动转换开关产品特点：

1.双电压规格适配，提供 AC220V、AC110V 两款核心规格，工作电压覆盖宽范围，可匹配不同地区、不同设备的供电电压要求。

2.参数可灵活设置，过压、欠压及恢复值均以 1V 为步长调节，过流值以 0.1A 为步长调节，各类动作、延迟时间均可按需设定，调

节精度高。

3.手动自动结合，正常工况下可手动控制负载通断，也可自动实现主备电源切换，故障状态下支持故障复位设置，操作方式灵活。

4.测量精度较高，电压、电流测量误差≤1%，能精准反馈供电参数，为电源切换和保护动作提供准确的数据支撑。

5.机械电气耐用，具备标准的机械与电气使用寿命，防护等级达前板 IP40 / 端子 IP20，能应对常规的工业使用环境，延长设备使

用周期。

6.操作设计人性化，参数设置支持短按微调、长按快调，60 秒无操作自动退出设置模式，也可手动长按退出，有效避免误操作。

四、GPS8-17型双电源自动转换开关产品应用：

1.民用建筑场景，适用于住宅、写字楼、商场等场所的应急供电系统，在市政电网停电时，可自动切换至备用电源，保障照明、电

梯、消防等关键设备供电。

2.工业生产场景，可应用于小型加工厂、车间的生产设备供电，当主供电电源出现电压异常、过流等故障时，快速切换至备用电

源，减少生产中断损失。

3.新能源配套场景，适配光伏、储能电池等新能源供电系统，可实现市政电网与新能源电源的自动切换，保障用电设备在新能源供

电正常时优先使用清洁能源。

4.商业服务场景，用于便利店、药店、通讯营业厅等小型商业场所，保障收银设备、通讯设备、冷藏设备等关键设备的持续供电，

提升服务连续性。

5.安防监控场景，适用于小区、园区、道路的安防监控、门禁系统，在主电源故障时自动切换备用电源，监控设备不间断运行，保

障安防系统有效性。

6.小型办公场景，针对创业园区、小型办公间的办公设备供电，保障电脑、打印机、网络设备等的持续供电，避免因突然断电造成

数据丢失、工作中断。

五、GPS8-17型双电源自动转换开关型号说明：

六、GPS8-17型双电源自动转换开关技术参数：

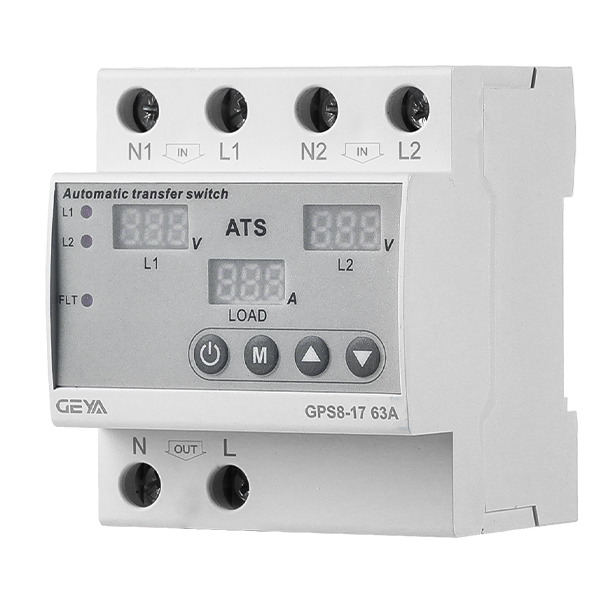

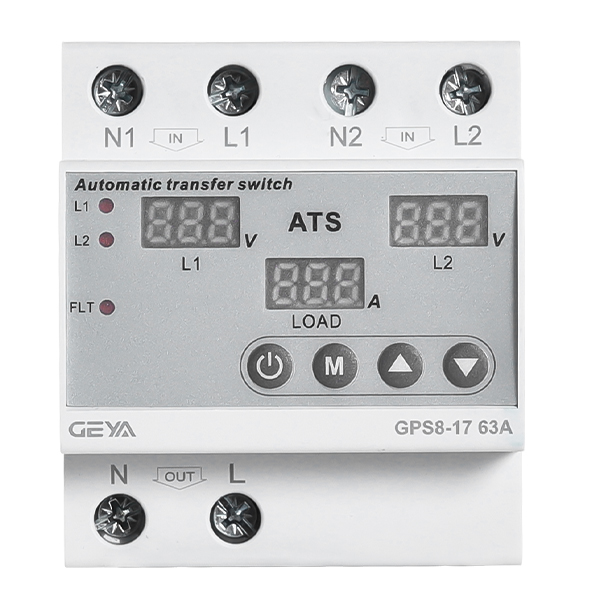

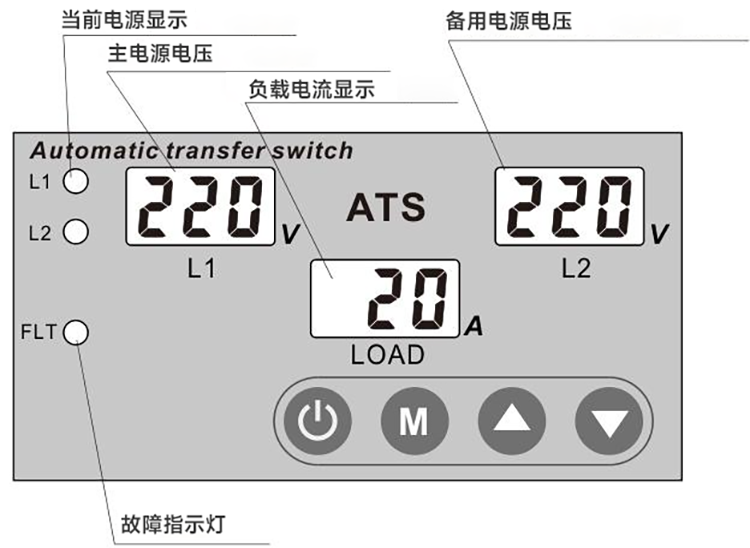

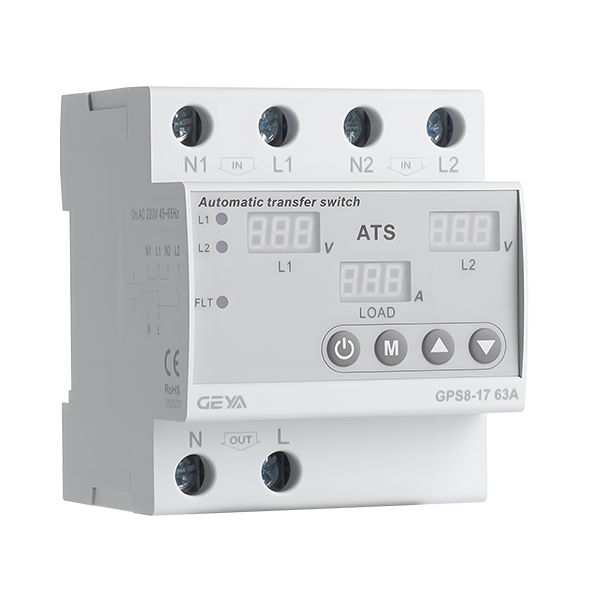

七、GPS8-17型双电源自动转换开关产品面板：

八、GPS8-17型双电源自动转换开关产品接线：

产品接线图：

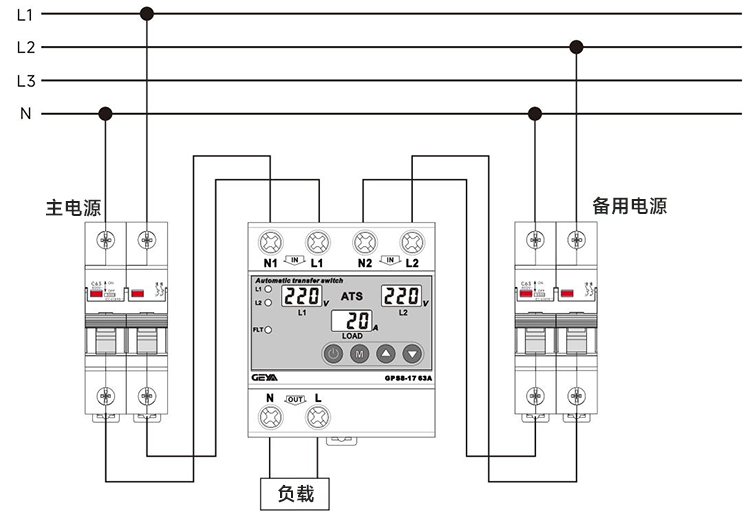

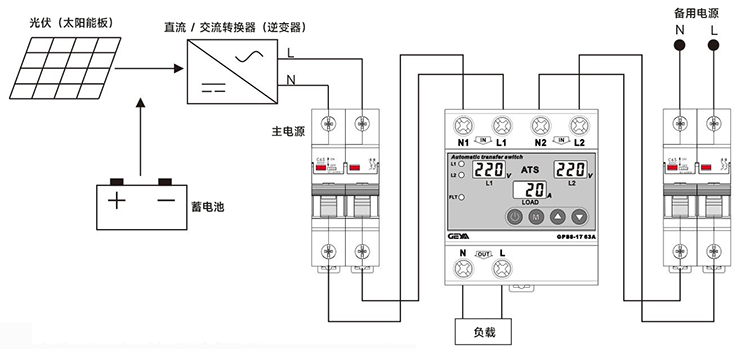

产品接线示例：

1、本产品不具备隔离功能，维护时请断开上级微型断路器（MCB）。

2、与常规自动转换开关（ATS）不同，本产品的 N1 与 N2 为连通状态。请注意此特性，该设计可能不适用于部分场景。

九、GPS8-17型双电源自动转换开关产品功能图：

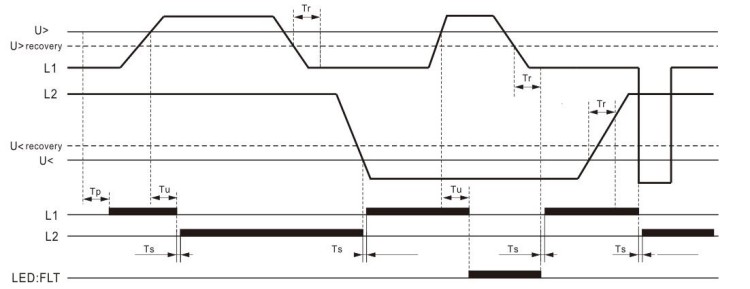

1、故障复位：开启，优先相：自动

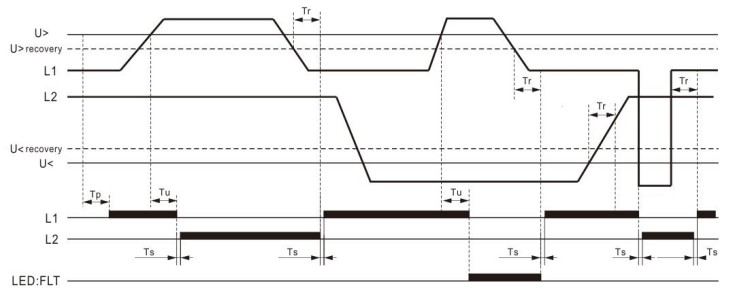

2、故障复位：开启，优先相：L1

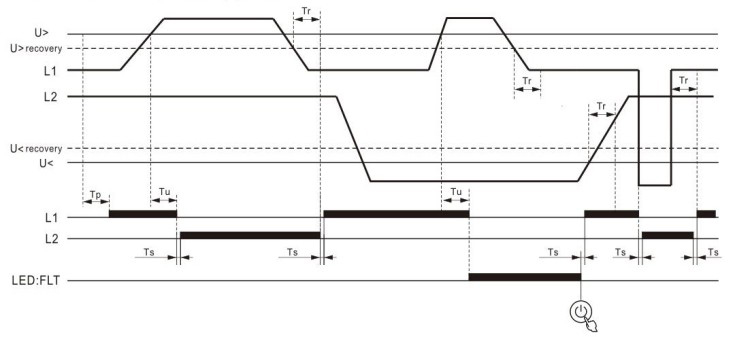

3、故障复位：关闭，优先相：L1

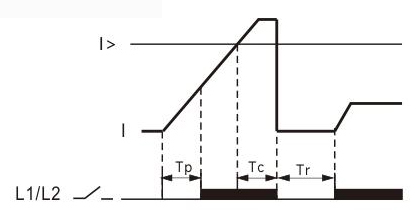

4、过流故障

Tp：上电延迟时间 (2~600 秒)

Tr：复位延迟时间 (2~900 秒)

Tu：过 / 欠压故障动作时间 (0.1~10 秒)

Tc：过流故障动作时间 (2~600 秒)

Ts：切换时间 (0~900 秒)

注意：当切换时间设置为 0 时，实际切换时间约为 0.2 秒。

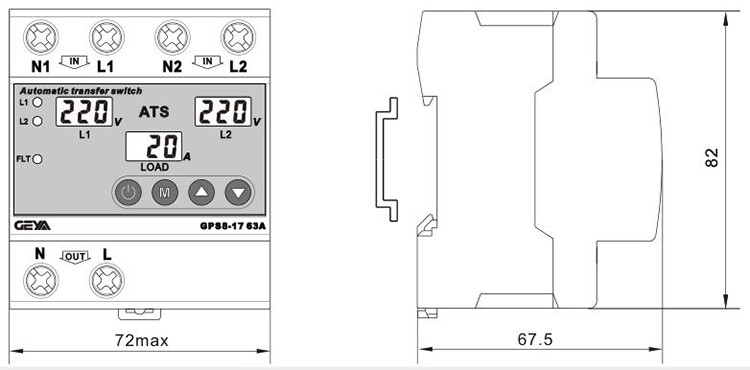

十、GPS8-17型双电源自动转换开关产品尺寸：
