一、为什么选择GATS-S7系列双电源自动转换开关？

这款PC/CB级双电源自动转换开关专为低压配电不间断供电场景定制研发，是工业与民用配电系统核心应急切换设备，同时也是

高适配的消防认证双电源自动转换开关与自投自复ATSE切换开关。产品规格体系完善、电气性能参数合规、安全防护性能优异、应

急适配性强、使用寿命长久，且采用标准化模块化设计，安装便捷、适配性广，可适配建筑、医疗、化工、冶金等领域的一类、二

类重要负荷供电场景，有效解决市电故障、突发断电、电路异常等问题，是高可靠性配电工程的双电源切换装置。

1.规格覆盖面广：

作为多规格通用型ATS电源切换开关，产品配备63、100、225三种标准化壳架，额定电流覆盖16A-250A全档位，支持3P、4P两种

数选择，属于通用性较强的16-250A通用双电源开关。可精准匹配民用商用、工业生产等不同功率的配电设备，覆盖常规低压配电项

目选型需求。

2.供电切换高效：

设备触头转换时长≤2秒，在主电源故障、断电、电压异常等工况下，可速完成主备电源切换，大幅缩短断电时长，规避设备停

机、系统瘫痪等问题，保障配电系统持续稳定运行。

3.安全性能可靠：

具备优异的短路接通、短路分断及限制短路电流能力，额定冲击耐受电压可达4kV，可有效抵御配电系统瞬时电压冲击、电路波

动等工况，大幅降低线路故障、设备损坏、用电安全隐患，适配复杂多变的配电运行环境。

4.功能配置完善：

这款智能应急双电源转换开关集成消防联动、发电机启动两大核心实用功能，可无缝对接建筑应急供电体系，既能满足消防场景

断电应急需求，也可在市电故障时自动触发后备发电机启动供电。作为专用带发电机启动双电源开关，是建筑消防配电、应急供电

系统较为关键的配套设备。

5.使用寿命持久：

设备机械寿命可达5000次，不同规格电寿命参数匹配工况需求，整机支持不间断工作制，可长期连续稳定运行，无需频繁停机检

修，运维成本低，适配全天候不间断供电场景。

二、GATS-S7系列双电源自动转换开关的核心特点

1.双型式结构设计：

作为标准化ATSE双电源转换开关，产品分为CB级保护型、PC级隔离型两种主流结构，可适配不同配电系统的防护等级与运维需

求。设备搭载智能自投自复控制系统，同时兼容手动切换操作，适配自动化、人工手动两种运维模式，实现PC级隔离双电源开关与

CB级保护型双电源开关通用化选型，操控灵活、适配场景多元。

2.电气性能稳定：

产品额定绝缘电压达AC660V、额定工作电压为AC400V，采用AC-33iB专业使用类别，电气参数标准贴合国内工业、民用低压配电

系统规范，抗干扰能力强、运行状态稳定，可长期适配常规配电工况持续运行。

3.安装适配性强：

统一采用3P、4P通用规格设计，三款壳架均采用标准化、模块化尺寸，安装孔距规整规范，可直接适配常规配电箱、配电柜安装

场景。作为通用型双电源自动切换设备，可有效降低现场布线与安装施工难度，适配绝大多数配电柜体改造、新装工程。

4.工况适配性高：

整机采用不间断工作制设计，支持24小时全天候连续运行，耐受长期高频次切换工况，无需频繁停机检修，运维便捷，完美适配

不间断供电的核心配电场景。

5.应急适配能力强：

设备集成成熟的消防联动与发电机启动功能，可快速对接各类建筑应急供电、后备发电系统，在市电中断、电路故障等突发场景

下，可快速启动应急供电模式，满足场景的应急配电保障要求。

三、GATS-S7系列双电源自动转换开关的应用场景

1.公共建筑领域：

专为高层建筑、城市综合体、大型商场、银行写字楼等公共建筑量身适配，是公共建筑配电系统核心ATS双电源开关，也是热门

的写字楼商场专用双电源转换开关。可有效保障建筑电梯、公共照明、安防监控、办公设备等关键设施不间断运行，减少突发断电

引发的运营停滞、人员安全隐患，契合公共建筑持续性供电规范标准。

2.医疗民生领域：

广泛适用于综合医院、社区卫生服务中心、康养机构等医疗民生场所，是医疗场景专用不间断电源切换装置、医疗机房应急双电

源开关。可稳定保障手术室诊疗设备、重症监护仪器、应急照明、供氧系统等核心设施持续供电，减少断电事故对医疗救治工作的

影响，适配医疗行业高可靠、低容错的供电需求。

3.工业生产领域：

适配化工、冶金、重工、精密制造车间等工况复杂的工业场景，工业级PC/CB级双电源转换开关抗干扰、耐波动、稳定性强，是

专业的化工冶金工业专用ATSE开关。可有效规避生产线停机、精密设备故障、物料报废、生产中断等问题，保障工业流水线连续

化、稳定化生产，降低断电带来的经济损失。

4.消防应急领域：

搭载专属消防功能，是建筑消防配电系统专用消防双电源切换开关，也是合规的建筑消防验收专用双电源开关。当市电故障、电

路异常时，设备可速切换应急电源，保障消防水泵、排烟风机、应急报警装置、消防照明等设备正常启停运行，符合国家消防配电

验收规范，适配各类民用建筑、工业厂房消防工程。

5.重要负荷供电场景：

可适配电力标准中严禁断电的一类负荷及常规二类负荷供电场景，广泛应用于机房后备发电电源切换、重点工程应急配电系统等

核心场景。作为各类重点配电工程、应急供电体系、后备发电系统的核心ATSE电源转换设备，供电稳定、适配性广、可靠性高，是

核心负荷不间断供电的重要保障设备。

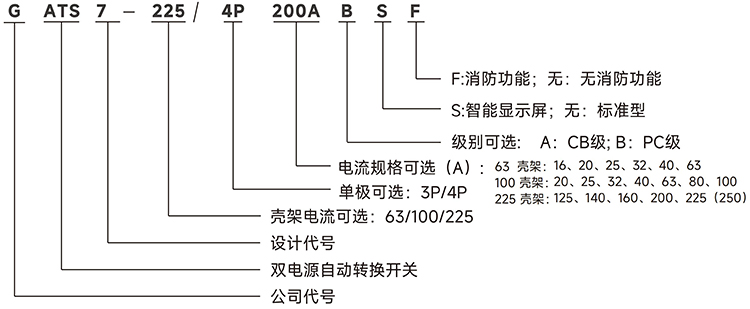

四、GATS-S7系列双电源自动转换开关的型号说明

(1).企业代号

(2).双电源自动转换开关

(3).设计代号

(4).壳架电流可选：63/100/225

(5).规格可选：3P/4P

(6).电流规格可选（A）:63 壳架：16、20、25、32、40、63

              100 壳架：20、25、32、40、63、80、100

              225 壳架：125、140、160、200、225（250）

(7).级别可选: A：CB级; B：PC级

(8).S:智能显示屏；无：标准型

(9).F:消防功能；无：无消防功能

五、GATS-S7系列双电源自动转换开关的技术参数

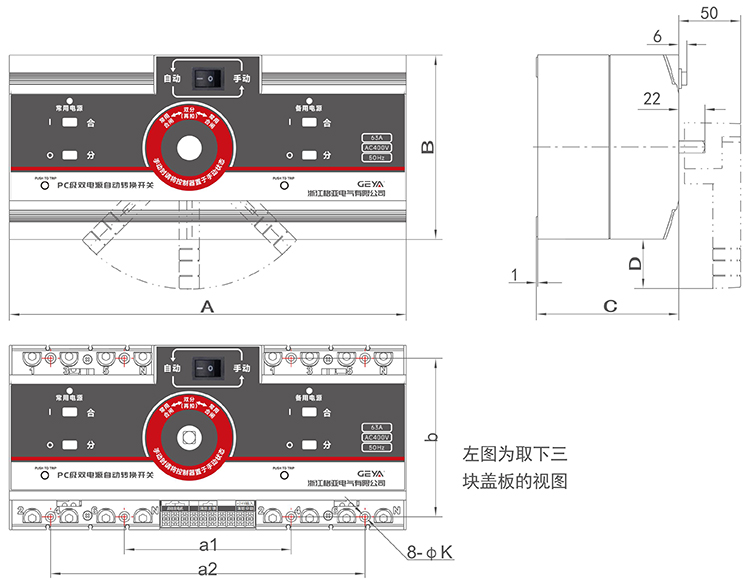

六、GATS-S7系列双电源自动转换开关的尺寸

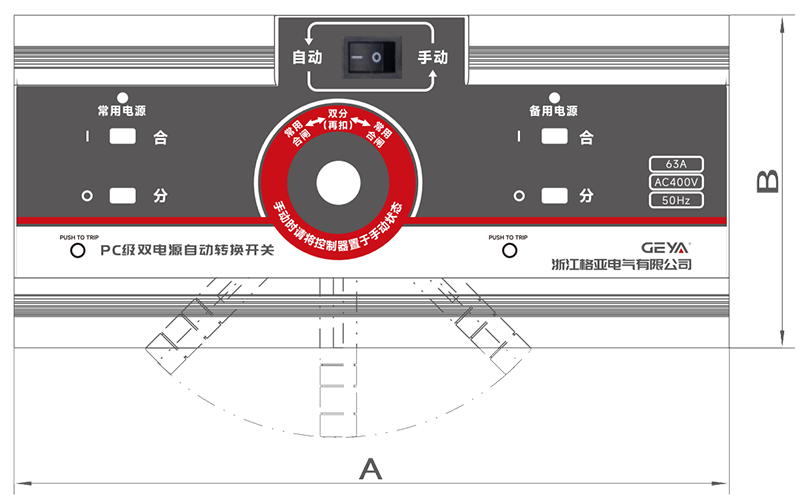

整体式双电源自动转换开关的外形

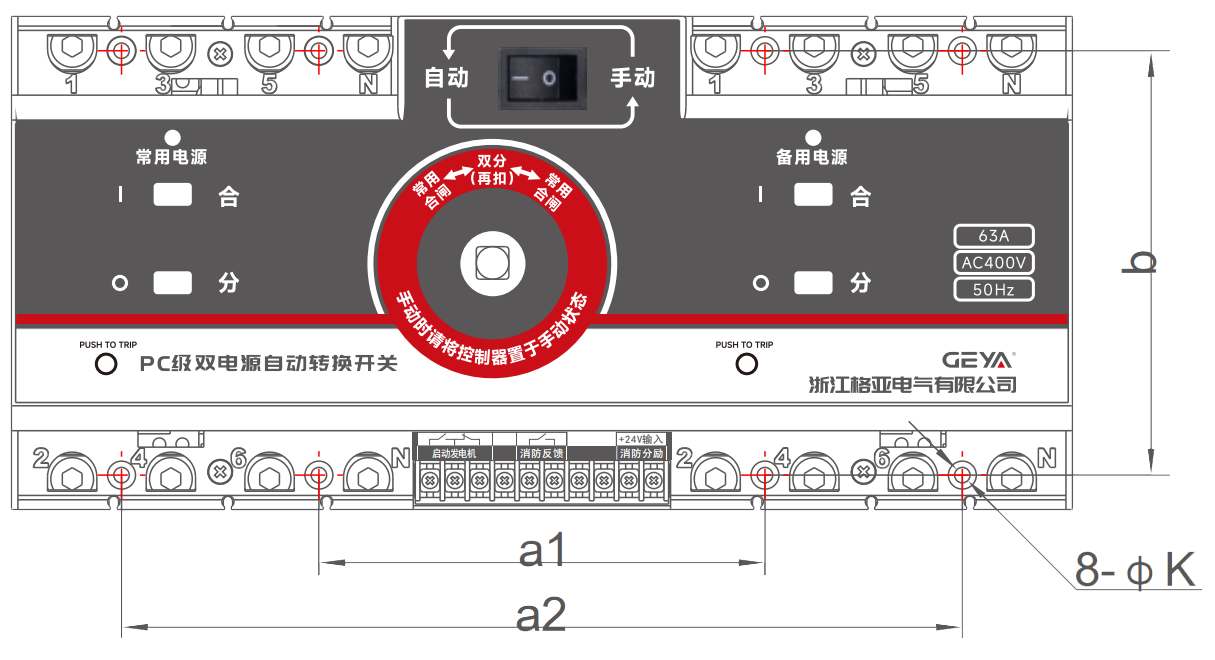

取下三块盖板的视图

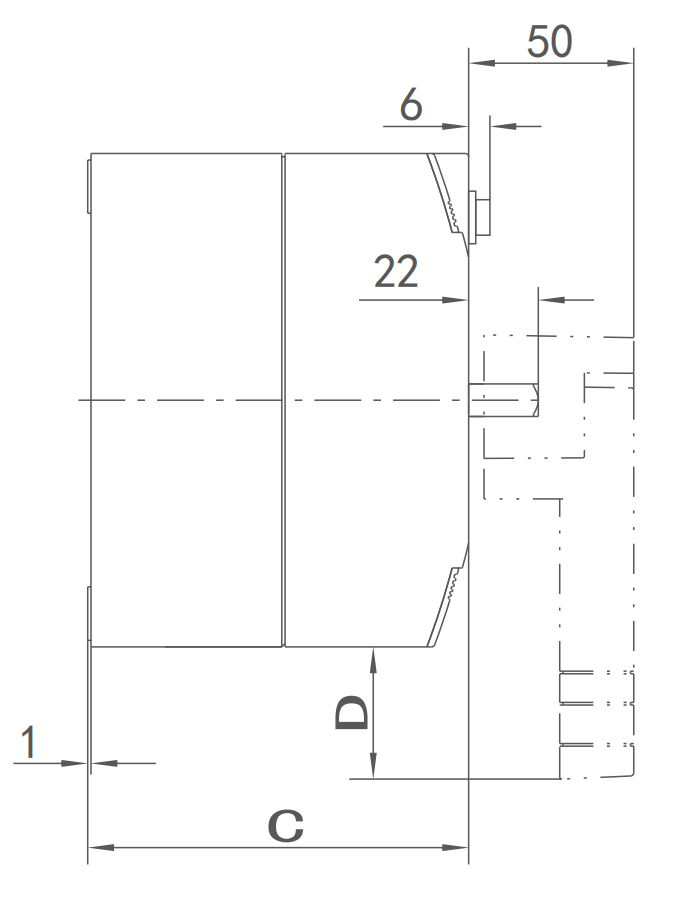

侧面视图
