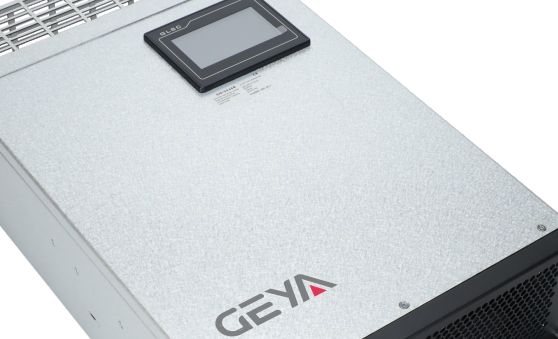

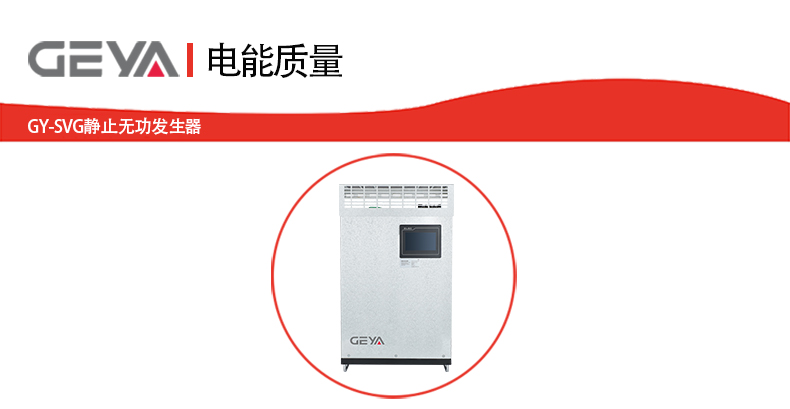

GY-SVG静止无功发生器产品特点： |
1. 智能控制体系 - 核心算法：基于DSP+CPLD全数字控制平台，融合三电平拓扑技术与PWM策略，补 偿精度达±1% - 模块化架构：支持多机并联扩容，体积缩减40%，维护窗口时间缩短50% |
2. 动态补偿性能 - 双向调节：感性/容性无功全范围补偿（-1~+1功率因数可调） - 三相治理：实时抑制负序分量，不平衡度改善率≥90% |
3. 工业级可靠性 - 散热设计：独立风道+分区仓储结构，55℃高温环境持续运行 - 多重防护：过压/欠压/过流/过热四重保护，MTBF超10万小时 |
4. 能效优化 - 快速响应：冲击负载补偿延迟<1ms，电压闪变抑制率≥95% - 节能收益：典型工况下功率因数提升至0.99，年节电收益达12%-18% |
GY-SVG静止无功发生器产品应用： |
1、重工业场景：电弧炉、轧机等冲击性负载的瞬时补偿（某冶金项目实测谐波畸变率从 8.2%降至2.1%） |
2、新能源场站：光伏逆变器集群的电压稳定支撑 |
3、交通枢纽：地铁牵引变电站的负序电流治理 |
4、半导体工厂：精密仪器供电系统的毫秒级电压波动抑制 |

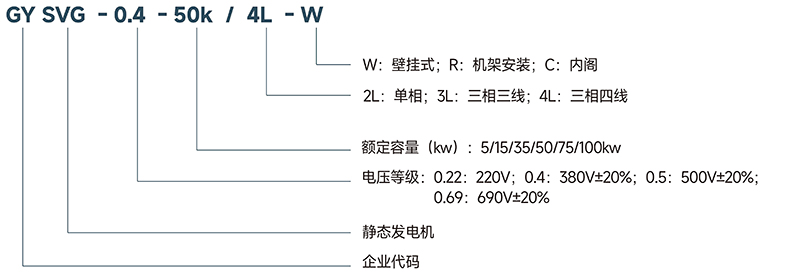

GY-SVG静止无功发生器型号说明： |
GY-SVG静止无功发生器产品优势： | |
|
|
1、的 采用新的控制理论和一流的高品质 元件； | 2、灵巧 从电感到电容的双向动态无缝无功功率调 节，具有可调谐波滤波模式。 |
|
|
3、有效率的 单相和三相调节可以将功率因数提高到约 1.0。 | 4、快速的 响应速度快。动态响应时间小于10ms。 |
|
|
5、节能 节能效果明显，能耗降低4%~15%，经济 效益。 | 6、保护 它具有系统过压和欠压保护、输出过流和 过热保护以及综合控制保护等功能。 |
|
|
7、稳固 抑制电压波动、闪变和系统振荡，稳定系 统电压，使系统运行更加稳定；单相动态 调节，平衡系统的三相有功功率输出，抑 制电网的负序分量。 | 8、保护 当SVG作为电流源控制时，它不会与系统 阻抗共振，从而提供了更高的安全性。 |

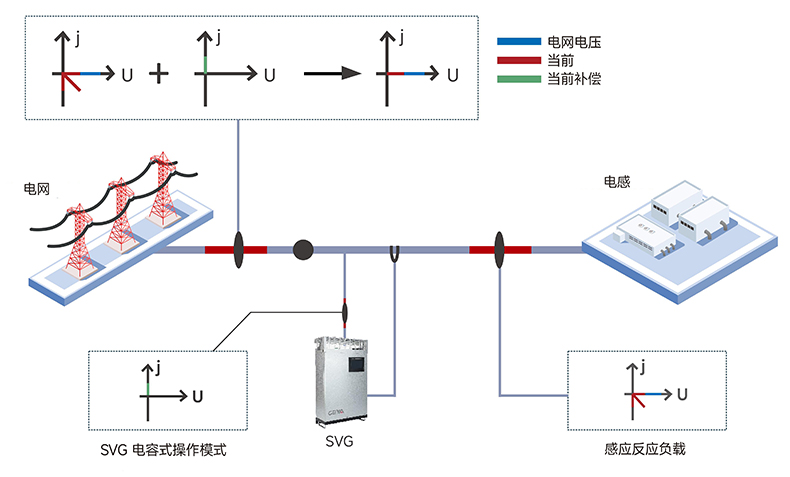

GY-SVG静止无功发生器应用示例： |
GY-SVG静止无功发生器技术参数： |
| 型号 | 220V系列 | 380V系列 | 500V系列 | 690V系列 |
| 海拔 | <2000m，2000m以上，按GB/T3859.2降额 | |||
| 环境温度 | -20～+50℃ | |||
| 相对湿度 | ≤90%，月低温度25℃时表面无凝结 | |||
| 污染水平 | IIl级以下 | |||
| 工作电压 | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% |
| 工作频率 | 50Hz±5% | |||
| 额定补偿能力 | 5kvar | 15/35/50/75/ 100kvar | 90kvar | 120kvar |
| 网格结构 | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W |
| 并联连接的单元数量 | Ulimited | |||
| 整机效率 | ≥97% | |||
| 开关频率 | 32kHz | 16kHz | 12.8kHz | 12.8kHz |
| 功能选择 | 反应动力 | 反应力、反应力+失衡 | ||
| 无功功率补偿率 | ≥99% | >95% | >95% | >95% |
| 响应时间 | <10ms | |||
| 噪音 | ≤60dB | ≤60dB | ≤65dB | ≤65dB |
| 控制方法 | 双向RS485接口(支持GPRS/WIFI) | |||
| 保护 | 过载、软件/硬件过电流、电网过电压和低电压、停电、过温、频率异常等保护。 | 过载、软件/硬件过电流、电网过电 压和过电压、电网电压失衡、停电、 过温、频率异常、短路保护等。 | ||
| 安装方法 | 机架/壁挂式 | 机架 | ||
| 进线 | 后入口（机架型）、上入口（壁挂式） | 返回传入行 | ||
| 防护等级 | IP20 | |||

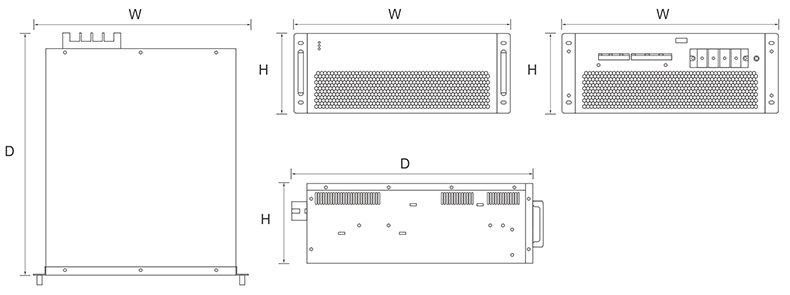

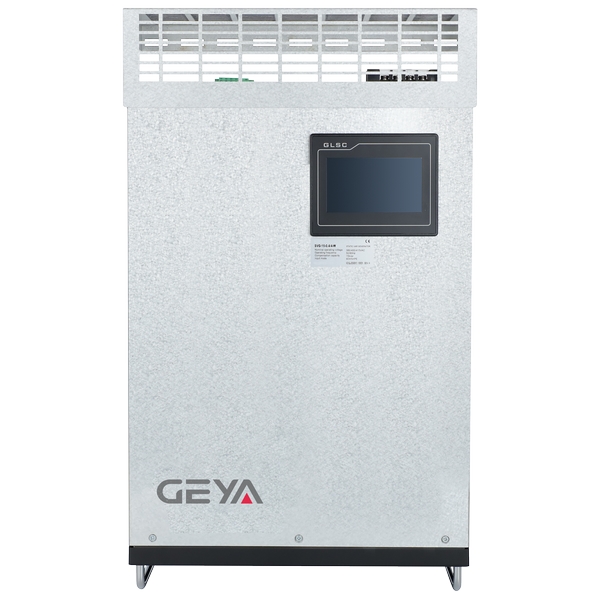

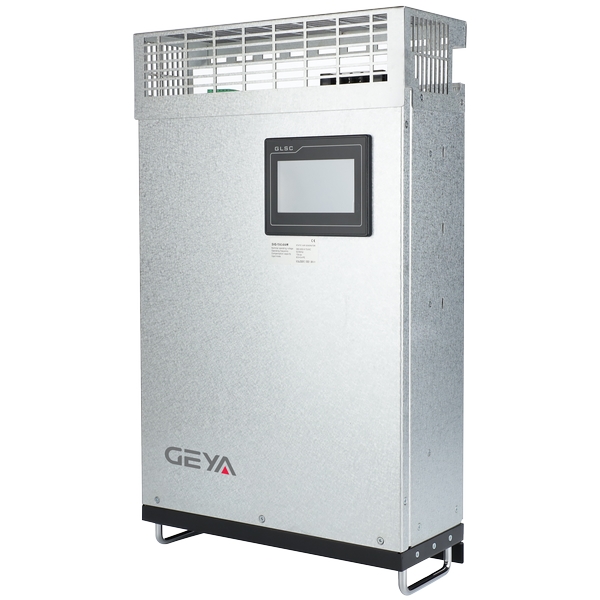

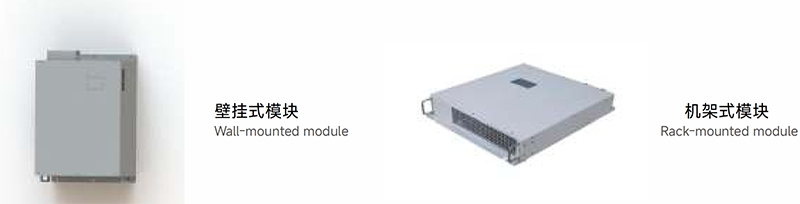

GY-SVG静止无功发生器产品尺寸： 机架式/挂壁式 |
| 产品型号 | 补偿能力(kvar) | 系统电压(V) | 尺寸(D*W*H) | 冷却方法 |
GY SVG-220-19k/4L | 19 | 220 | 554*488(440)*140 | 强制空气冷却 |
GY SVG-220-27k/4L | 27 | 220 | 554*488(440)*140 | |
GY SVG-220-41k/4L | 41 | 220 | 668*488(440)*140 | |
GY SVG-220-55k/4L | 55 | 220 | 739*560(500)*230 | |
GY SVG-400-35k/3L | 35 | 380±20% | 554*488(440)*140 | |
GY SVG-400-50k/3L | 50 | 380±20% | 554*488(440)*140 | |
GY SVG-400-75k/3L | 75 | 380±20% | 668*488(440)*140 | |
GY SVG-400-100k/3L | 100 | 380±20% | 739*560(500*230 | |
GY SVG-400-35k/4L | 35 | 380±20% | 554*488(440)*140 | |
GY SVG-400-50k/4L | 50 | 380±20% | 554*488(440)*140 | |
GY SVG-400-75k/4L | 75 | 380±20% | 668*488(440)*140 | |
GY SVG-400-100k/4L | 100 | 380±20% | 739*560(500*230 | |
GY SVG-500-90k/4L | 90 | 500±20% | 712*540(500)*302 | |
GY SVG-690-120k/4L | 120 | 690±20% | 712*540(500)*302 |

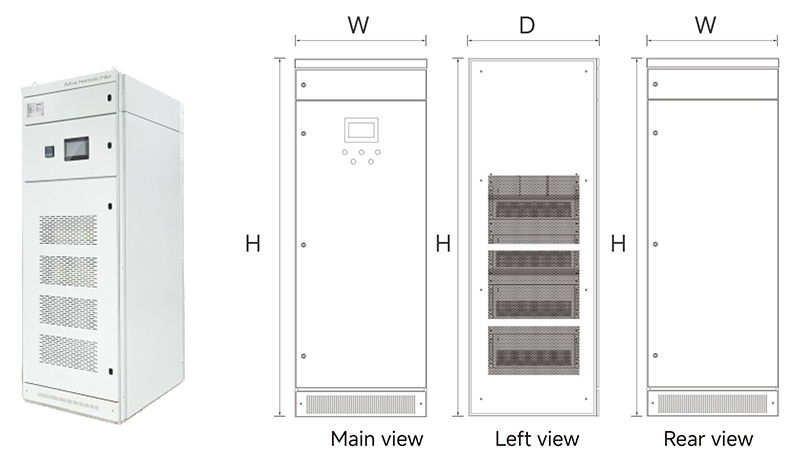

整机式： |
机柜设备型号 | ||||
| 产品型号 | 补偿能力(kvar) | 系统电压(V) | 尺寸(D*W*H) | 冷却方法 |
GY SVG-0.4-200k/4L-C | 200 | 380±20% | 800*1000*2200mm | 强制空气冷却 |
GY SVG-0.4-250k/4L-C | 250 | 380±20% | 800*1000*2200mm | |
GY SVG-0.4-300k/4L-C | 300 | 380±20% | 800*1000*2200mm | |
GY SVG-0.4-400k/4L-C | 400 | 380±20% | 800*1000*2200mm | |
GY SVG-0.5-270k/4L-C | 270 | 500±20% | 800*1000*2200mm | |
GY SVG-0.69-360k/4L-C | 360 | 690±20% | 800*1000*2200mm | |
