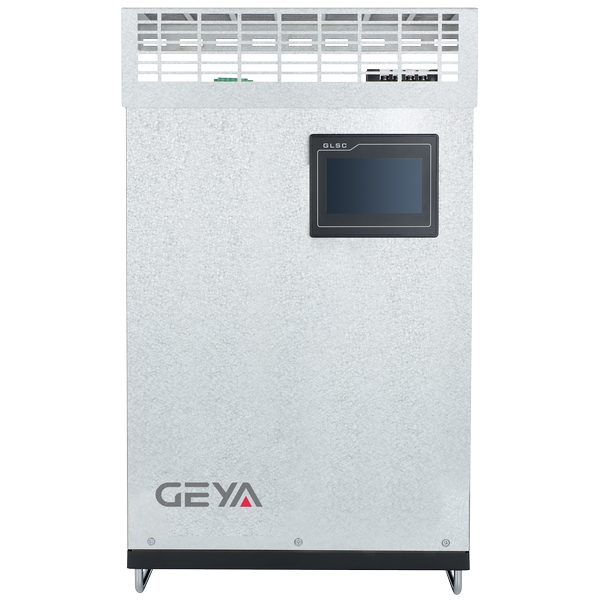

GY-AHF系列有源电力滤波器产品特点： |

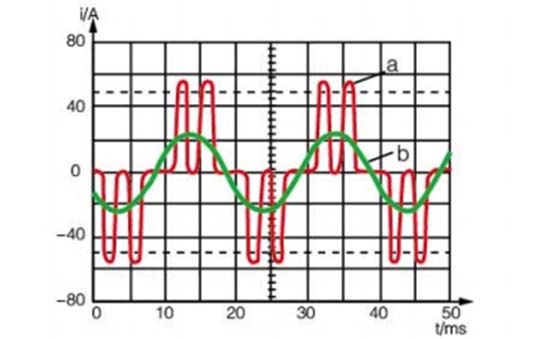

1、自适应谐波治理系统 - 采用改进型ip-iq谐波检测算法，可实现2-71次谐波全频段动态跟踪 - 三电平拓扑结构结合空间矢量调制（SVPWM）技术，开关损耗降低40% - 内置阻抗扫描功能，自动规避系统谐振点 |

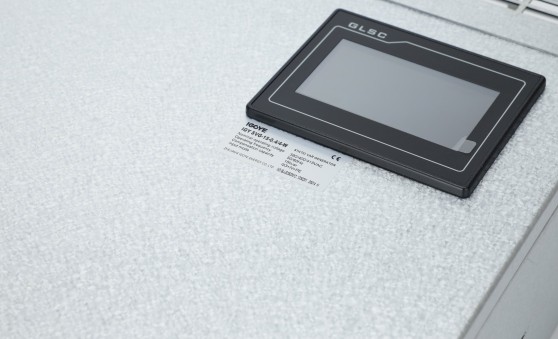

2、智能运维平台 7英寸工业级HMI触摸屏，支持实时显示： - 电压/电流波形畸变率（THD-U/THD-I） - 各次谐波含有率（HRU） - 三相不平衡度（ε） 支持云端数据对接，可通过IoT平台实现远程参数整定 |
3、可靠性设计 - 独立双风道散热系统，40℃环境温度下满负荷运行 - IGBT模块采用纳米银烧结工艺，寿命提升至15万小时 - 符合IEC 61000-4-30 Class A级抗干扰标准 |
GY-AHF系列有源电力滤波器产品应用： |
1、工业领域 - 钢铁冶炼：解决电弧炉产生的6脉冲特征谐波（5、7、11、13次），某钢厂应用 后变压器温升降低28K - 汽车制造：焊接机器人集群谐波治理，将THD从19.7%控制在3.2%以内 |
2、电力系统 - 光伏电站：抑制1500V组串式逆变器产生的间谐波，通过CGC/GF 035:2024认证 - 储能PCS：消除充放电过程中的3次零序谐波，提升系统效率2.3% |
3、场所 - 医疗影像中心：MRI设备供电波形失真度<2%，符合IEC 60601-1-2标准 - 数据中心：12脉冲UPS系统谐波治理，使零地电压<1V（TIA-942要求） |
GY-AHF系列有源电力滤波器主要优点： | |
|
|
1、宽频率范围 可以过滤各种谐波频率。滤波器2-71谐 波； | 2、 谐波滤波率高 谐波滤波率高。在额定功率下，谐波电 流的滤波率可达97%； |
|
|
3、 稳定 单相动态注入补偿电流，改善系统三相 不平衡，自动抑制系统谐振，与系统无谐 振，设备和系统的安全运行； | 4、 快速 快速响应时间。谐波补偿电流的全响应 时间小于10ms； |
|
|
5、 全系列 从25A模块到150A模块，涵盖有源电力 滤波器产品的全系列； | 6、 方便快捷 设计选型简单，安装、操作、维护简 单。易于扩展和冗余设计，多个并行操 作； |
|
|
7、 齐全 功能齐全的智能控制系统；采用新智能 控制单元，界面友好，操作简单方便：可 显示电压、电流、负载谐波和设备输出谐 波波形、幅值和频谱等参数；实时故障记 录和事件记录； | 8、 可靠 可设置或100%限流输出。设备长期稳 定运行，无设备过载之忧。具有系统过 压、欠压保护；输出过流、过热保护；控 制电压系统故障保护。 |

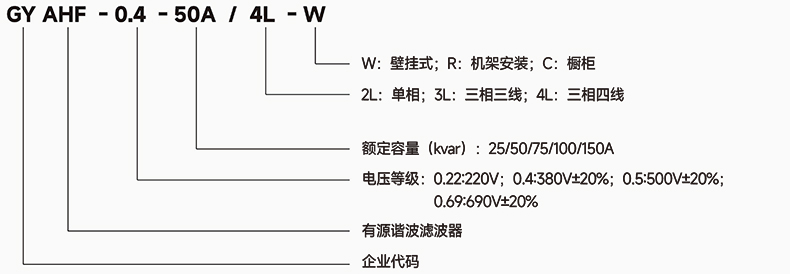

GY-AHF系列有源电力滤波器型号说明： | |
GY-AHF系列有源电力滤波器技术参数： |

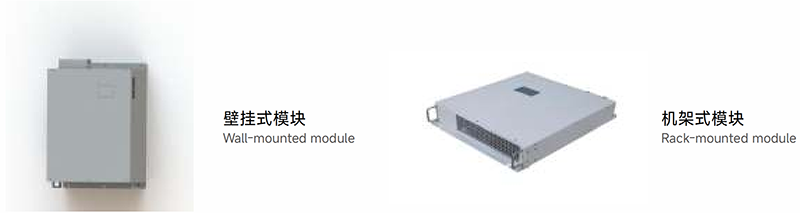

型号 | 220V系列 | 380V系列 | 500V系列 | 690V系列 |
海拔 | <2000m，2000m以上，按GB/T3859.2降额 | |||
环境温度 | -20~+50℃ | |||
相对湿度 | ≤90%，月低温度25℃时表面无凝结 | |||
污染水平 | IIl级以下 | |||
工作电压 | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% |
工作频率 | 50Hz±5% | |||
| 补偿电流 | 25A | 25/50/75/100 /150A | 100A | 100A |
网格结构 | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W |
并联连接的单元数量 | Ulimited | |||
整机效率 | ≥97% | |||
网格结构 | 32kHz | 16kHz | 12.8kHz | 12.8kHz |
补偿范围 | 2~50次，单次补偿率可调 | |||
功能选择 | 无功功率 | 无功功率、无功功率+不对称 | ||
无功功率补偿率 | ≥95% | >92% | ||
中性过滤能力 | 中性线滤波能力是相位滤波能力的3倍 | |||
响应时间 | <10ms | <40ms | <40ms | <40ms |
噪音 | ≤60dB | ≤60dB | ≤65dB | ≤65dB |
控制方法 | 双向RS485接口（支持GPRS/WIFI） | |||
| 保护 | 过载、软件/硬件过电流、电网过压欠压、停电、超温、频率异常保护等 | 过载、软硬件过电流、电网过压欠压、电网电压不平衡、停电、超温、频率异常、短路保护等。 | ||
安装方法 | 机架式/壁挂式 | 支架 | ||
| 进线 | 回料（机架式）、 上部进线（壁挂式） | 反向进线 | ||
防护等级 | IP20 | |||

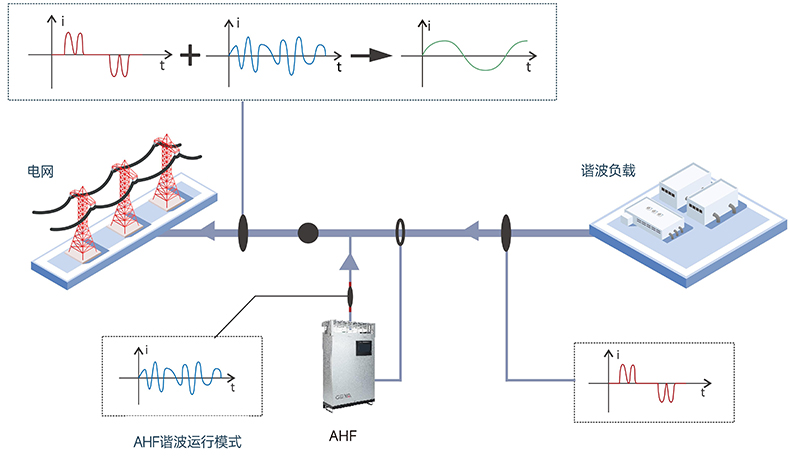

GY-AHF系列有源电力滤波器应用示例： |

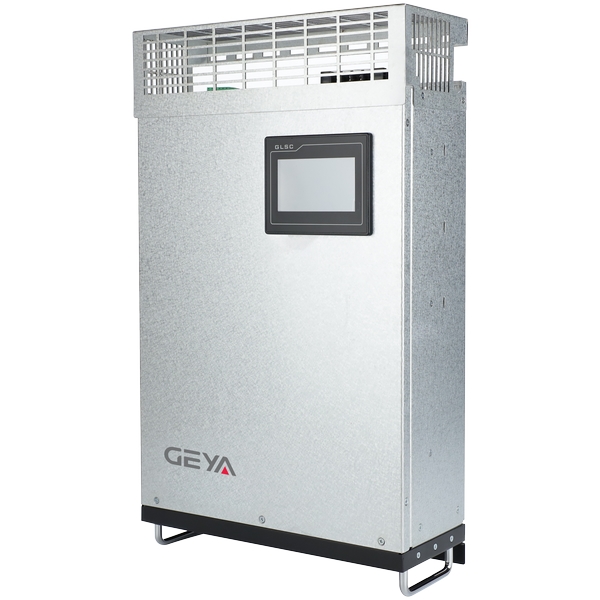

GY-AHF系列有源电力滤波器产品尺寸： |

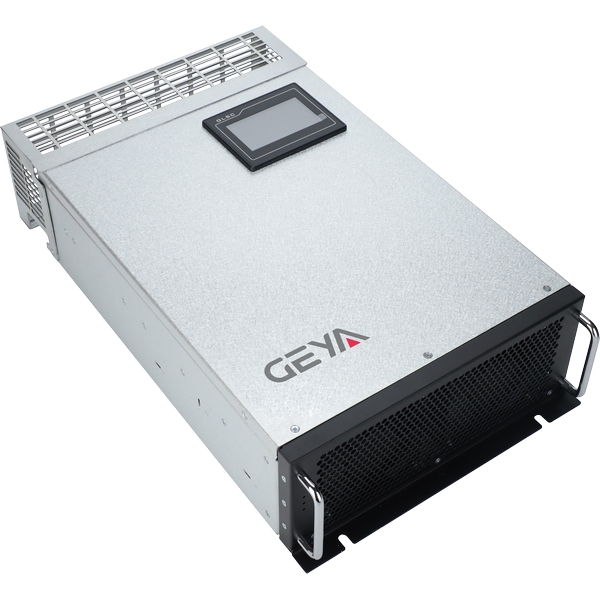

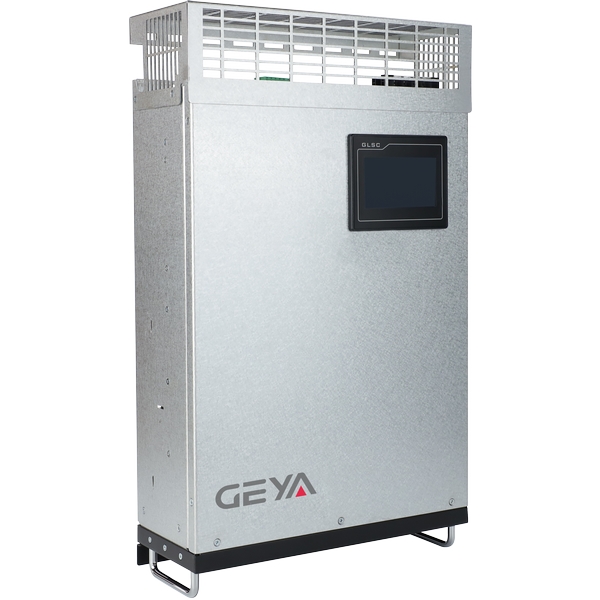

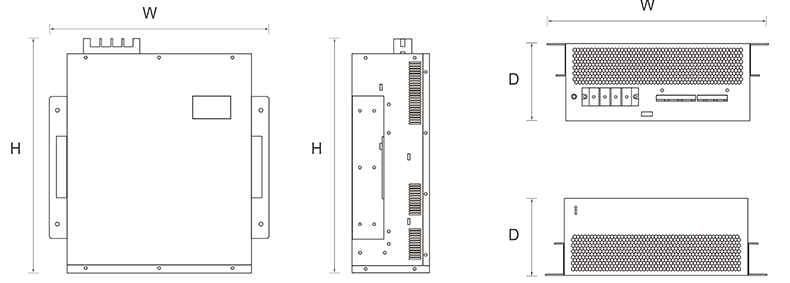

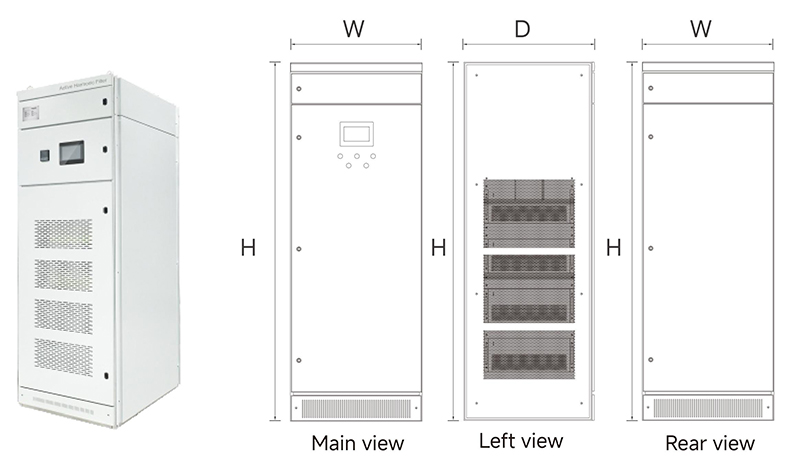

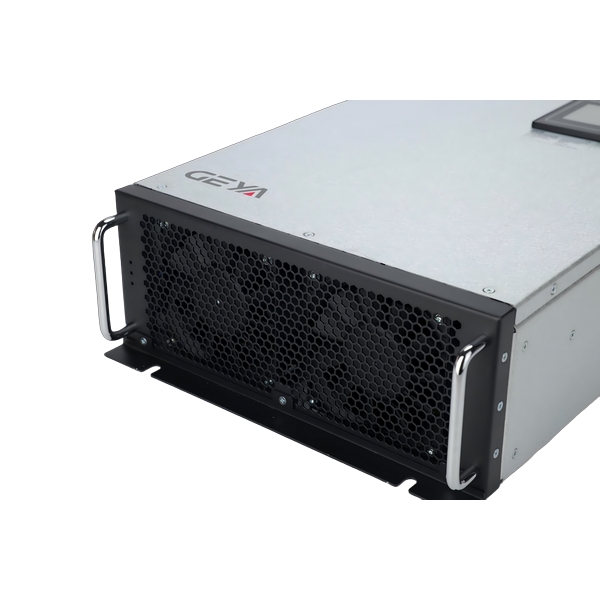

机架式/挂壁式尺寸： |
| 型号 | 补偿容量（kvar） | 系统电压（V） | 尺寸（深*宽*高） | 冷却方式 |
GY AHF-220-15A/4L | 15 | 220 | 537*398(350)*100 | 强迫风冷 |
GY AHF-220-25A/4L | 25 | 220 | 541*398(350)*140 | |
GY AHF-220-50A/4L | 50 | 220 | 554*488(440)*140 | |
GY AHF-220-100A/4L | 100 | 220 | 668*488(440)*140 | |
GY AHF-220-150A/4L | 15 | 220 | 739*560(500*230 | |
GY AHF-400-15A/3L | 15 | 380±20% | 537*398(350)*100 | |
GY AHF-400-25A/3L | 25 | 380±20% | 541*398(350)*140 | |
GY AHF-400-50A/3L | 50 | 380±20% | 554*488(440)*140 | |
GY AHF-400-100A/3L | 100 | 380±20% | 668*488(440)*140 | |
GY AHF-400-150A/3L | 150 | 380±20% | 739*560(500*230 | |
GY AHF-400-15A/4L | 15 | 380±20% | 537*398(350)*100 | |
GY AHF-400-25A/4L | 25 | 380±20% | 541*398(350)*140 | |
GY AHF-400-50A/4L | 50 | 380±20% | 554*488(440)*140 | |
GY AHF-400-100A/4L | 100 | 380±20% | 668*488(440)*140 | |
GY AHF-400-150A/4L | 150 | 380±20% | 739*560(500)*230 | |
GY AHF-500-100A/4L | 100 | 500±20% | 712*540(500)*302 | |
GY AHF-690-100A/4L | 100 | 690±20% | 712*540(500)*302 |

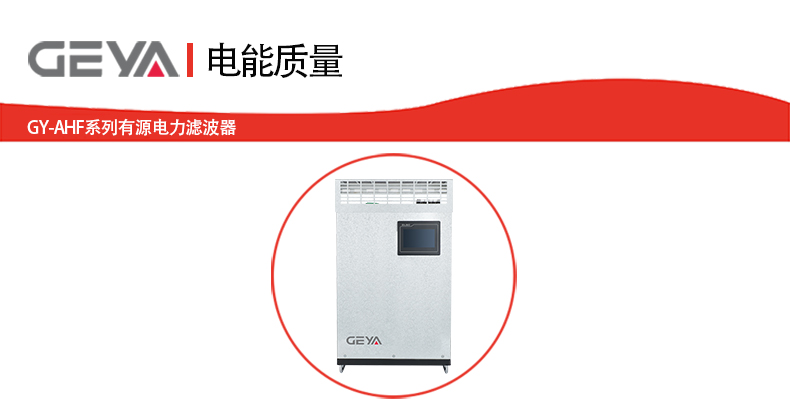

橱柜式尺寸： |
| 型号 | 补偿容量（kvar） | 系统电压（V） | 尺寸（深*宽*高） | 冷却方式 |
GY AHF-0.4-100A/4L-C | 100 | 380±20% | 800*1000*2200mm | 强迫风冷 |
GY AHF-0.4-150A/4L-C | 150 | 380±20% | 800*1000*2200mm | |
GY AHF-0.4-200A/4L-C | 200 | 380±20% | 800*1000*2200mm | |
GY AHF-0.4-250A/4L-C | 250 | 380±20% | 800*1000*2200mm | |
GY AHF-0.4-300A/4L-C | 300 | 380±20% | 800*1000*2200mm | |
GY AHF-0.4-400A/4L-C | 400 | 380±20% | 800*1000*2200mm | |
GY AHF-0.5-300A/4L-C | 300 | 500±20% | 800*1000*2200mm | |
GY AHF-0.69-300A/4L-C | 300 | 690±20% | 800*1000*2200mm |
