一、为什么选择GY-SVG-SiC碳化硅静止无功发生装置？

本产品是传统电容、电抗补偿及SVC静态补偿设备的升级换代产品，广泛适配各类配电系统优化与电能质量整改项目。设备支持

多规格电压、频率工况适配，支持无上限多台并联扩容，补偿容量选型丰富，可满足不同规模配电改造工程的使用需求。设备具备

毫秒级动态响应与高精度补偿能力，可有效提升电网功率因数、降低THDi谐波畸变率，改善企业用电质量，规避力调电费罚款。同

时，产品工况适配范围广、安全防护体系完善、安装方式灵活，可适配复杂非线性负荷工况，整机运行损耗低、能效高，符合EMC

电磁兼容Class A测试标准，长期运行稳定性优异。

1. 精准动态补偿，治理效果稳定。设备无功补偿率可达99%，三相不平衡补偿后系统失衡度可控制在5%以内，整机全响应时间

低于10ms。可实时监测、跟随电网负荷动态变化，快速修正无功偏差、抑制电压闪变，有效改善传统补偿设备响应滞后、补偿精

度不足的问题。

2. 低耗节能运行，综合效益可观。设备整机运行效率可达97%，搭载30kHz高频开关技术，依托碳化硅功率器件的材质性能优

势，相较于传统补偿设备，可有效降低设备自身功耗与线路传输损耗，长期运行可切实降低企业用电成本，适配各类厂区节能降耗

改造项目。

3. 宽域工况适配，环境适配性强。设备可在-10℃至50℃宽温环境下稳定运行，40℃以上高温工况下降容比例不超过30%，适

配2000米及以下常规海拔场景。可良好适配工业高温、多尘等复杂现场工况，综合环境适配表现优于常规无功补偿设备。

4. 谐波抑制良好，供电稳压可靠。设备中性线滤波性能为相滤波性能的3倍，可有效滤除设备运行过程中产生的各类谐波，降低

电网THDi畸变数值，改善非线性负荷引发的谐波污染与电压畸变问题，持续保障配电系统供电品质稳定。

二、GY-SVG-SiC碳化硅静止无功发生装置的主要特点

1. 电网适配范围广，抗扰动性能佳。设备适配AC220V、380V主流低压配电电压，可耐受±20%的电网电压波动，支持45Hz至

63Hz宽频工况，能够适配工业生产、新能源并网等电压波动频繁的用电场景。

2. 功能高度集成，治理场景多元。设备集成动态无功补偿、三相不平衡补偿两大核心功能，可根据现场电网实际工况灵活切换

运行模式，一站式解决功率因数偏低、三相负荷失衡、电网电压不稳等多重电能质量问题，可替代多款单一功能的电能治理设备。

3. 多重防护配置，运行安全稳定。设备搭载软硬件双重过流、过载、电网过欠压、电压不平衡、过温、频率异常、短路、谐振

抑制等保护功能，可有效抵御各类电网扰动，降低设备故障、停机损坏及系统谐振风险，保障设备安全运行。

4. 智能通讯配置，适配智慧配电。设备标配2路RS485通讯接口，支持WiFi无线数据传输，可对接智慧配电管理系统，实现运行

数据实时采集、设备远程运维、工况数据溯源，适配智能电网升级与无人值守配电房改造需求。

5. 安装方式灵活，现场适配性高。设备提供机架式、壁挂式两种安装选型，分别匹配后进线、上进线结构，可适配不同机房、

车间的安装空间与布线需求，现场施工便捷，后期运维简单。

6. 环境耐受度高，适配复杂工况。设备可在相对湿度90%以内、无凝露的环境中稳定运行，适配III级及以下污秽工况场景。设备

标准防护等级为IP20，可根据项目实际需求定制IP54防护等级，适配车间、户外台区等复杂使用环境。

7. 过载性能良好，抗冲击能力强。设备可承受1.2倍额定负荷持续60秒稳定运行，可有效应对电网短时负荷冲击与功率波动，保

障配电系统持续平稳运行。

三、GY-SVG-SiC碳化硅静止无功发生装置的应用场景

1. 智能制造行业：适配汽车焊装、机械加工等具备冲击性、非线性负荷的生产车间，可有效改善设备运行引发的功率因数偏

低、电网电压波动等问题，优化车间整体配电品质，降低线路损耗，减少企业力调电费支出。

2. 半导体精密制造行业：针对精密生产设备运行产生的高频谐波、电压畸变等电能问题，可有效净化电网波形、降低THDi畸变

数值，稳定供电电压与供电质量，保障精密机台、自动化设备平稳运行，减少谐波引发的设备故障与生产停机情况。

3. 数据中心行业：适配数据中心UPS电源、服务器等典型非线性负荷用电场景，可有效抑制电网谐波、优化三相电流平衡状态，

降低电网畸变率，提升整体供电稳定性与用电效率，为机房核心设备安全、持续运行提供可靠电力保障。

4. 新能源并网项目：适配光伏、风电等分布式新能源低压并网场景，可改善新能源发电间歇性、波动性带来的功率因数不达

标、电网扰动等问题，优化并网侧电能质量，满足电网并网考核标准，规避力调电费罚款。

5. 农网台区改造：适配城乡老旧农网、长线供电台区，可针对性治理线路末端电压异常、三相负荷不平衡、无功损耗偏大等台

区常见用电问题，精准稳压、均衡三相负荷，满足农网供电考核规范，实现台区节能降耗升级改造。

6. 石油化工行业：适配抽油机、炼化生产线等周期性冲击负荷工况，可有效治理设备运行产生的谐波污染与无功扰动，降低电

网谐振隐患，减少电能质量异常引发的设备误动、停机故障，保障石化生产工况持续平稳有序。

四、GY-SVG-SiC碳化硅静止无功发生装置的工作原理

碳化硅静止无功发生装置（GY-SVG-SiC）以碳化硅功率器件为核心，将电压源变流器通过滤波器并联在电网上，其工作原理是

通过调节变流器交流侧输出电压的幅值和相位，针对电网系统中无功功率进行动态精准补偿，瞬态响应时间小于50us，全响应时间

小于10ms，避免过补欠补偿的发生。同时，装置峰值效率达98.5%以上，单柜可容纳8台模块，容量可达800kvar，安装维护方便。

五、GY-SVG-SiC碳化硅静止无功发生装置的主要参数

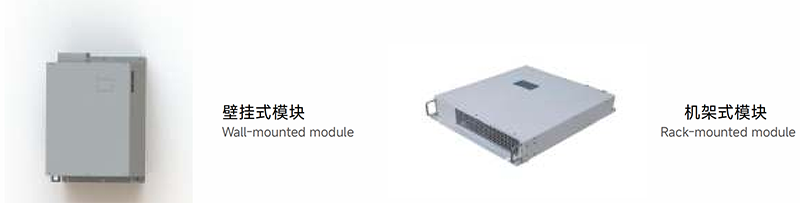

六、GY-SVG-SiC碳化硅静止无功发生装置的安装方式
