一、为什么选择GY-AHF-PLUS有源电力滤波装置？

GY-AHF-PLUS有源电力滤波装置是工业节能降耗、电网电能质量升级改造的选型。设备具备强劲的动态谐波治理与综合电能优

化能力，可有效降低电网THD畸变率、提升系统功率因数，改善非线性负载引发的各类用电异常，帮助企业规避力调电费罚款，降

低线路损耗与设备故障率。产品工况兼容性强，支持宽频电网适配与无上限多机并联扩容，可适配新旧配电工程改造；搭配多样化

安装形式与智能运维体系，辅以完备的安全保护功能，运行低噪高效、稳定可靠，可长期保障配电系统洁净、安全、高效运行。

1、高精度动态滤波

GY-AHF-PLUS有源电力滤波装置支持2-50次全频段谐波精准补偿，谐波补偿效率超95%，三相不平衡补偿精度可达95%。专属

中性线强化滤波设计，让中性线滤波能力达到相线的3倍，可高效解决各类工业非线性负载带来的复杂谐波污染问题，适配精密

化、高标准的电网治理场景。

2、高效低噪节能运行

GY-AHF-PLUS有源电力滤波装置整机运行效率≥97%，搭载16kHz高开关频率，可实时追踪电网谐波动态变化，快速响应并完

成精准补偿。设备运行噪音低于65dB，适配厂区、机房、室内配电等多数场景，可有效降低企业用电能耗，助力厂区绿色节能改造

与精细化用电管理。

3、出色工况适配能力

GY-AHF-PLUS有源电力滤波装置支持无上限多台设备并联运行，可根据用户负载扩容需求灵活拓展容量，适配企业产能升级、

配电系统扩容改造。同时支持45Hz-63Hz宽频电网运行，可良好适配新能源并网、工业冲击性负载、波动性负载等复杂工况，通用

性与适配性表现良好。

4、稳定可靠防护性能

GY-AHF-PLUS有源电力滤波装置标配IP20防护等级，可按需定制IP54高防护规格，满足不同环境防护需求。常规工况下可在

2000米海拔内稳定运行，高海拔区域可适配对应国标标准适配运行，环境耐受能力良好，适配各类复杂现场工况。

二、GY-AHF-PLUS有源电力滤波装置的主要特点

1、智能数字化精准控制

GY-AHF-PLUS有源电力滤波装置采用成熟的DSP+CPLD全数字控制核心，搭配三电平拓扑技术，运算精度高、抗干扰性能优

异。可全天候实时采集、监测电网电能数据，动态自适应调整补偿策略，持续输出稳定、精准的电能治理效果。

2、一体化多功能综合治理

GY-AHF-PLUS有源电力滤波装置集成纯谐波补偿、谐波+三相不平衡复合补偿两种工作模式，一机即可同步解决电网谐波超

标、电压失衡、功率因数偏低等多重电能质量缺陷，简化配电改造方案，减少设备冗余投入，有效降低项目成本与后期运维压力。

3、安全防护体系

GY-AHF-PLUS有源电力滤波装置配备软硬件双重过流、电网过欠压、过温、短路、缺相等多重保护功能，构建全维度安全防护

体系，可及时规避电网异常与设备故障风险，保障设备长期连续、安全稳定运行。

4、智能化远程运维管控

GY-AHF-PLUS有源电力滤波装置标配双RS485通讯接口，支持WiFi功能拓展，可无缝对接智能配电管理系统，实现电能数据实

时监测、设备远程调控、故障智能溯源与数据分析，适配当下配电系统智能化、数字化升级的发展需求。

5、多样化灵活安装布局

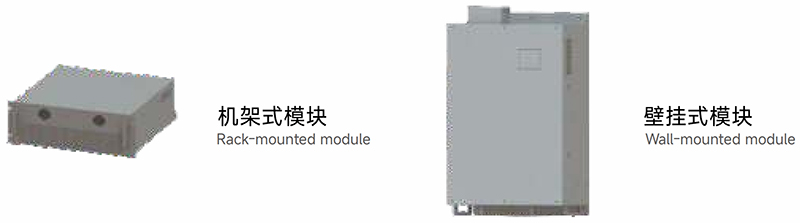

GY-AHF-PLUS有源电力滤波装置分为机架式与壁挂式两种结构机型，机架式采用后进线设计，适配标准机柜安装；壁挂式采用

上进线设计，适配墙面零散安装场景，可灵活适配不同机房、配电室的空间布局与施工需求。

6、优良的环境适应性能

GY-AHF-PLUS有源电力滤波装置具备良好的耐湿热、抗老化、抗电磁干扰能力，可适配绝大多数工业、民用温湿度工况环境，

电磁兼容指标符合行业标准，可在复杂电磁干扰场景下持续稳定工作。

三、GY-AHF-PLUS有源电力滤波装置的应用场景

1、智能制造业

针对生产车间焊接设备、变频设备、自动化产线等冲击性非线性负载，可精准治理谐波超标、功率因数偏低、电压波动等问题，

稳定生产设备运行工况，保障产线连续高效运转，满足工厂电能质量升级改造需求。

2、数据中心

适配机房精密供电系统，可动态滤除电网杂波与谐波干扰，大幅降低电网THD畸变率，优化整体供电品质与用电效率，有效保

障服务器、UPS、精密机柜等核心设备稳定运行，满足数据中心可靠、高精度的供电标准。

3、半导体行业

针对半导体精密机台、自动化生产设备运行产生的谐波畸变、电压扰动等问题，可快速净化电网、稳定供电参数，改善UPS供电

异常隐患，杜绝设备停机、报错、工艺偏差等故障，适配高精尖行业的纯净用电要求。

4、新能源并网

适配光伏低压并网等新能源发电项目，可有效优化并网端功率因数，治理并网谐波污染，解决新能源并网电能质量不达标、力调

电费罚款等痛点，大幅提升并网供电稳定性与合规性，助力新能源电网提质改造。

5、农网台区

针对农村电网线路长、末端压降大、电压波动、三相不平衡、谐波杂乱等典型问题，可实现稳压调压、谐波治理、能耗优化一体

化整改，有效提升农网台区供电质量与供电稳定性，满足基层电网升级改造与供电考核标准。

6、石油石化行业

针对抽油机、大型工控、变频驱动等重工设备运行产生的持续性谐波污染与电压扰动，可精准滤除谐波、净化配电系统，避免电

网紊乱引发的设备误动作、停机故障，适配石油石化行业高负荷、高干扰的复杂工况，保障生产连续稳定运行。

四、GY-AHF-PLUS有源电力滤波装置的工作原理

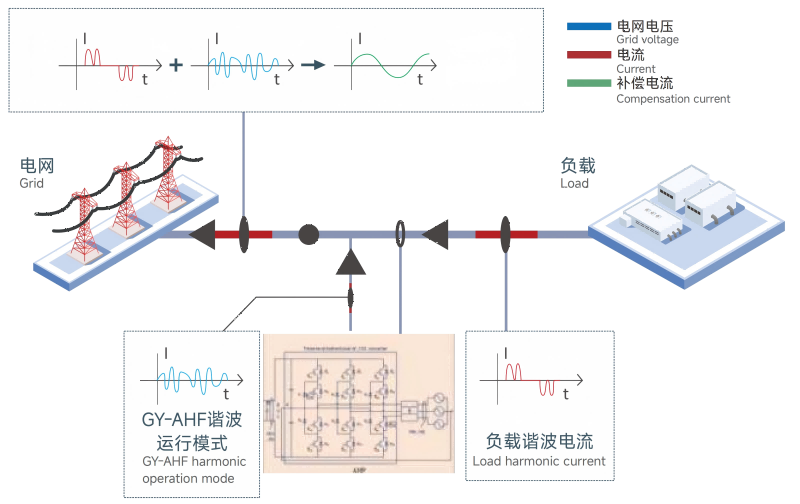

有源电力滤波装置-高配机型（GY-AHF-PLUS）的工作原理是将电压源变流器通过滤波器并联在电网上，通过实时检测负载的电

流，基于指定次谐波电流检测算法将谐波电流逐次分离，按照设定的滤波百分比生成控制信号，驱动IGBT输出与负载谐波电流幅值

相同相位相反的补偿电流，实现谐波补偿功能。同时，装置中性线零序电流滤波能力可达相线三倍，EMC电磁兼容性能更优，稳定

性更好。

四、GY-AHF-PLUS有源电力滤波装置的主要参数

五、GY-AHF-PLUS有源电力滤波装置的安装尺寸
