一、为什么选择GY-AHF-cabinet有源电力滤波装置整柜？

GY-AHF-cabinet有源电力滤波装置 整柜具备较好的工况适配性与综合实用性，是工业电网电能质量优化的选型。产品全系通过

CCC、CE、SAA、SEMKO、TUV、EN等多项国内外权威认证，符合欧洲、中东等多国电网质量标准，可满足国内工矿项目、新能源并网

工程及跨境配电项目的合规使用要求。设备可高效抑制电网谐波畸变、动态提升功率因数，有效解决变频设备、冲击性负荷带来的

电能损耗问题，帮助企业规避力调电费罚款，降低线路损耗与电气设备故障率。搭配模块化并联架构与独立风道散热结构，设备占

地面积小、运维简便、响应速度灵敏，可稳定适配各类间歇性、波动性工业负载；同时支持IP54防护等级定制，可提供OEM、ODM定

制化研发代工服务，精准解决各行业电网谐波超标、电压波动、三相失衡等电能质量痛点问题。

1.智能数控体系：

设备搭载行业成熟的DSP+CPLD全数字控制核心，搭配三电平拓扑技术、高精度谐波检测算法与智能PWM调控策略，可毫秒级精准

采集、分析电网谐波信号，实现动态精准滤波。核心控制方案成熟稳定，是智能电网电能治理领域的主流配置，有效提升设备调控

精度与运行稳定性。

2.工业级稳定运行性能：

采用独立风道与独立板仓一体化双层防护结构，防尘散热性能优异，可适配复杂工业恶劣工况。设备支持额定工况1.2倍过载60

秒短时运行，搭载全套电网异常防护机制，可有效抵御电网波动、负荷突变、电压异常等各类工况问题，保障配电系统长期不间断

稳定运行。

3.高效节能降耗优势：

设备整机运行效率可达97%以上，全系统动态响应时间小于40ms，可快速追踪负荷动态变化，实时完成谐波治理与无功功率优

化。有效降低配电系统无效能耗、线路发热损耗，减少电力资源浪费，助力企业完成节能改造、降本增效，适配各类工业节能、新

能源降耗项目落地需求。

4.全工况全域适配能力：

产品电压覆盖220V-800V全系列等级，兼容50Hz/60Hz通用电网频率，支持2-50次全频段谐波精准补偿，同时适配三相三线、三相

四线两大主流电网结构。可广泛适配光伏并网、工业变频设备、精密机房、城乡农网台区等各类配电场景，通用性能出色。

5.模块化安装运维便捷：

采用标准化模块化设计，支持多模块自由并联扩容，设备集成度高、体积小巧，可有效节省配电室安装空间。支持上进线、下进

线双向接线方式，搭配立式落地安装形式，适配各类标准配电柜体布局。后期设备检修、模块更换操作简单，大幅降低设备运维难

度与后期使用成本。

二、GY-AHF-cabinet有源电力滤波装置 整柜的主要特点

1. 双模式灵活补偿设计：

设备内置两种治理工作模式，可按需切换纯谐波滤除、谐波治理+三相不平衡综合治理模式，能够根据现场电网谐波污染程度、

三相电压失衡状况精准匹配治理方案，针对性解决各类电能质量缺陷，满足差异化、个性化的电网治理需求。

2.高精准谐波补偿性能：

设备电流谐波补偿率可达95%以上，复合治理模式下可将电网三相不平衡度控制在5%以内，降低电网电压谐波畸变率THDu与电流

谐波畸变率THDi，有效净化电网电能质量，各项指标符合国家电能质量考核标准，治理效果较为。

3.安全防护体系：

设备集成多重安全保护功能，涵盖过载保护、软硬件过流保护、电网过欠压保护、电压不平衡保护、超温保护、频率异常保护、

短路保护等。守护设备本体、配电系统及后端用电设备安全运行，有效规避、阻断电网故障扩散，提升系统运行安全性。

4.智能化远程运维管理：

标配2路RS485工业通讯接口，支持WiFi无线功能拓展，可无缝对接电力监控平台。实现设备运行数据实时采集、远程在线监测、

参数远程调试及故障提前预警，适配智能电网、无人值守机房的智能化、数字化运维需求，大幅提升设备管理效率。

5.宽温域环境适配特性：

设备工作温度区间为-10℃至+50℃，40℃以上高温环境下容量降容不超过30%，环境耐受性能优异。可稳定适配工业高温机房、

户外配电房、城乡农网台区等复杂工况环境，实现全天候、全时段稳定运行。

三、GY-AHF-cabinet有源电力滤波装置 整柜的应用领域

1. 智能制造行业：

广泛适用于商用车制造、机械加工、钣金焊接等生产车间，针对冲压、焊接、变频设备产生的冲击性负荷，可有效解决功率因数

偏低、电网谐波超标等问题，快速优化电网运行参数，提升系统功率因数，规避企业力调电费罚款，保障生产线连续稳定运行，是

智能制造车间常用的电能质量治理设备。

2.半导体精密制造行业：

适配半导体芯片、精密电子元器件生产车间，可高效滤除精密机台运行产生的高频谐波，大幅降低UPS供电系统电压畸变率，杜

绝谐波干扰引发的设备宕机、加工精度偏差等问题，为精密生产提供纯净、稳定的供电保障。

3.大数据数据中心：

针对机房精密空调、变频制冷机组等设备运行产生的持续性谐波，可快速净化电网、大幅降低THDi数值，有效减少配电系统无功

损耗与线路发热，提升机房整体用电效率，保障数据中心7×24小时不间断、高稳定供电运行。

4.新能源光伏并网场景：

适配集中式光伏电站、分布式光伏及风电并网发电项目，可有效治理新能源发电间歇性、波动性带来的电网谐波、功率因数不达

标等问题，优化并网电能质量，规避并网考核电费罚款，提升电网新能源消纳能力，适配各类新能源并网改造工程。

5.城乡农网台区：

针对性解决乡村台区分布式光伏集中接入、单相负荷分布不均引发的电压偏高、电压偏低、三相电压不平衡及谐波污染等典型电

网问题，精准稳压衡压、净化电能，规范农网供电指标，保障乡村工业生产、居民生活用电的安全与稳定。

6.石油化工开采行业：

适配石油开采、化工生产等重工业严苛工况，可高效治理抽油机、变频化工设备运行产生的谐波电流，消除谐波引发的设备误动

作、非正常停机等故障，稳定工矿配电系统运行状态，适配重工业设备连续作业的高标准用电需求。

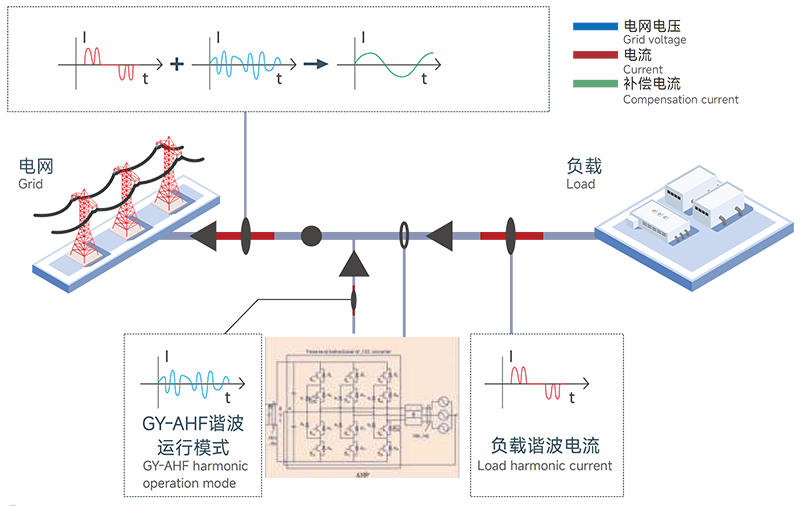

四、GY-AHF-cabinet有源电力滤波装置 整柜的系统图

五、GY-AHF-cabinet有源电力滤波装置 整柜的技术参数
