一、为什么选择GY-AHF有源电力滤波装置？

GY-AHF有源电力滤波装置具有多国权威资质认证，跨境项目适配度高；作为市面热门厂区电能优化设备，治理指标合规达标、后

期运维成本低廉，可一站式解决电网谐波畸变、三相电压不平衡、功率因数偏低、线路无功损耗偏大等常见配电问题，帮助企业规

避力调电费罚款、精密用电设备宕机故障，适配新建厂区配电配套、老旧配电室电能升级改造全类型项目。

1.治理效能稳定：

专业工业谐波治理设备，电流谐波综合补偿率超95%，治理后三相不平衡度低于5%，设备全响应时长＜40ms，动态调控响应迅

速，适配变频器、焊接设备、变频机组等非线性波动负荷，有效压降配电系统电流谐波畸变率THDi，合规满足国标用电标准。

2.全域适配性强：

通用型低压有源滤波设备，覆盖220V-800V全主流配电电压等级，兼容50Hz/60Hz工频电网，适配三相三线、三相四线两类电网架

构，设备并联台数无数量限制，可灵活扩容，适配光伏并网、工矿生产、民用配电多场景电能整改作业。

3.节能静音运行：

节能型一体化电能质量优化装置，整机运行效率≥97%，能耗损耗低；设备运行噪音可控，常规工况噪音≤60dB，高压工况机型

噪音≤65dB，契合厂房、机房静音配电标准，有效降低配电线路无功发热损耗。

4.定制供货便捷：

厂家直供有源滤波无功补偿一体机，厂家具备成熟OEM、ODM定制代工能力，产品符合海内外电能质量核验标准，跨境供货无障

碍；可按需定制IP防护等级，按需匹配政企专项工程、海外项目专属配电定制需求。

5.全周期成本可控：

标准化模块化谐波治理结构，拆装检修便捷，支持多机并联扩容升级，改造无需改动原有配电柜体与线路，适配老旧配电室低成

本电能升级，后期运维工作量少，有效降低企业长期用电运维开支。

二、GY-AHF有源电力滤波装置的产品性能特点

1.智能控制架构：

搭载DSP+CPLD双核心全数字控制系统，采用行业通用三电平拓扑工艺，搭配高精度谐波识别算法与闭环PWM调控策略，精准甄别

2-50次分次谐波，适配复杂波动电网智能电能调控。

2.工业结构设计耐用：

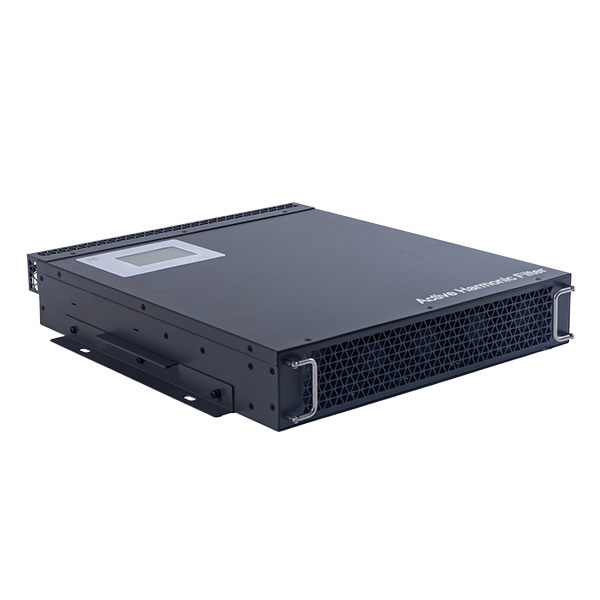

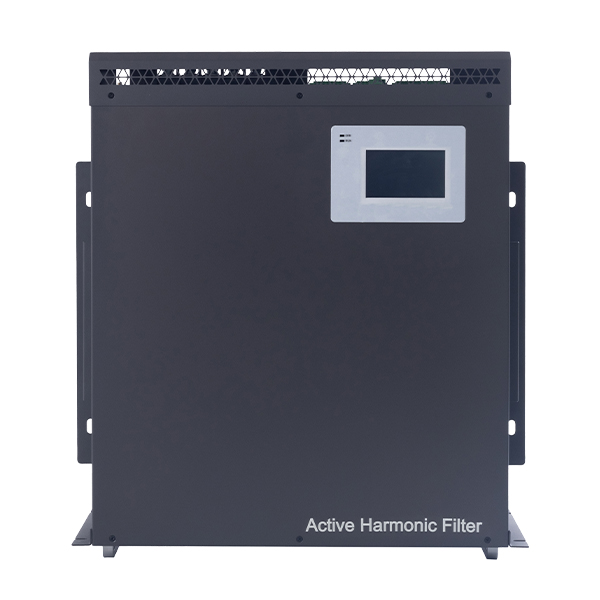

支持机架式、壁挂式双安装模块化机身，多模块可并联组网，占地体积小巧；采用独立风道+独立板仓分体结构，防尘、散热、

绝缘性能优异，适配粉尘、温差大等工业恶劣配电工况。

3.多级电气防护完备：

集成一体化电网安全防护体系，具备过载保护、软硬件双重过流保护、电网过欠压、电压不平衡、短路、频率异常、电源故障等

防护功能，支持1.2倍额定电流过载60s稳定运行，规避谐波引发配电故障停机。

4.治理模式自由可选：

多功能一体化电能补偿设备，支持纯谐波滤除、谐波治理+三相不平衡协同补偿两种工作模式，2-50次分次谐波补偿参数可独立

微调，匹配不同行业差异化电能治理验收标准。

5.高低环境适配广泛：

适配多场景户外厂区配电使用，标准工作环境温度-10℃~+50℃，海拔2000m以内可满负荷运行，高海拔、超高温环境可合规降额

使用，设备防潮防凝露，适配农网、野外工矿户外配电台区使用。

6.智能互联拓展性强：

赋能物联网智能电能治理，标配2路RS485通讯接口，兼容WiFi无线联网功能，可远程在线监测谐波数值、功率因数、电网电压等

运行参数，双安装方式适配各类配电室布局安装。

三、GY-AHF有源电力滤波装置的行业应用场景

1.智能制造行业：

适配汽车制造、机械加工全域厂区，针对车身焊装、冲压车间冲击性负荷，优化厂区无功功率、提升功率因数，消除焊机、变频

设备谐波干扰，稳定车间配电质量，助力企业减免力调电费罚款。

2.半导体行业：

精密无尘车间适配电能整改设备，治理自动化生产机台非线性负荷谐波畸变，压降电网电压谐波畸变率THDu，保障光刻机、精密

检测仪器不间断平稳运行，有效降低精密设备故障宕机概率。

3.数据中心行业：

IDC机房适配有源滤波装置，治理精密空调变频压缩机谐波损耗，优化机房整机功率因数，减少配电线路发热损耗，提升机房用

电能效，适配大中型数据中心常态化电能运维管控。

4.新能源并网项目：

光伏并网适配滤波治理设备，适配分布式、集中式光伏电站并网场景，优化并网点功率因数，抑制并网逆变器谐波污染，提升电

网新能源消纳能力，规避光伏场站并网用电考核罚款。

5.农网台区场景：

乡村配电台区适配电能优化设备，解决分布式户用光伏连片接入引发的过电压、三相电压失衡问题，精准稳压调控台区电压，整

治台区谐波污染，保障乡村充电桩、民用及小微企业用电稳定安全。

6.石油开采行业：

690V野外工矿适配谐波治理装置，适配油田抽油机变频往复作业工况，消除设备变频谐波干扰，杜绝抽油机误动作、无故停机问

题，治理后电网电流畸变率符合国标GB/T 14549标准，适配野外恶劣工矿配电环境。

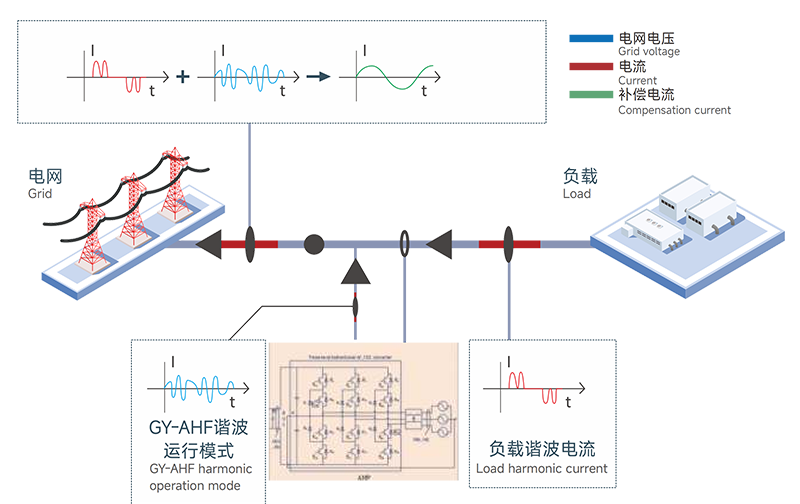

四、GY-AHF有源电力滤波装置的工作原理

有源电力滤波装置（GY-AHF）的工作原理是实时检测负载电流，基于指定次谐波电流检测算法将谐波电流逐次分离，按照设定的

滤波百分比生成控制信号，驱动 IGBT 输出与负载谐波电流幅值相同相位相反的补偿电流，实现谐波补偿功能。

五、GY-AHF有源电力滤波装置的技术参数

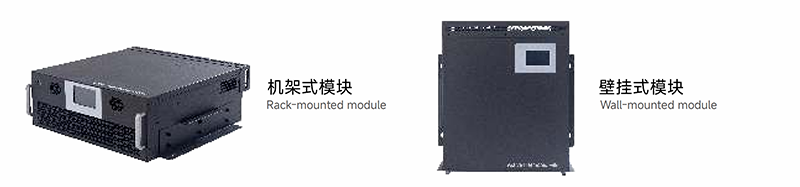

六、GY-AHF有源电力滤波装置的产品安装
