一、为什么选择GY-SVG-cabinet静止无功发生装置整柜？

GY-SVG-cabinet静止无功发生装置具备优秀的场景适配性与工况兼容性，作为工业常用的电网稳压、节能降损、电能质量优化设

备，可兼容220V-800V全系列电压等级，支持高低压双侧采样、多模式复合补偿等多种治理方式，广泛适用于工业生产、新能源并

网、城乡农网台区、石油开采等各类用电场景。设备可高效完成动态无功补偿、三相不平衡治理与电网谐波抑制，快速校正偏低功

率因数，帮助企业有效规避力调电费罚款，大幅降低配电线路损耗。产品采用标准化模块化结构设计，整机占地面积小、安装方式

灵活、支持多机并联扩容，日常运维便捷高效；同时搭载完善的电网异常保护机制，可从容应对各类复杂恶劣工况，整机运行效率

高、稳定性与安全性表现优异，可满足各行业长期、稳定、可靠的电能质量综合治理需求。

1、前沿智能控制技术：

采用行业成熟的DSP+CPLD双核心全数字控制系统，搭配三电平拓扑技术、高精度无功检测算法与智能PWM调控策略，可实现全天

候自适应无功精准调节，无功检测精度高、补偿误差小，适配智能电网升级改造与高精度电能治理场景。

2、速动态响应能力：

设备瞬态响应时长≤50μs，全响应时间低于10ms，具备毫秒级动态调节性能，可精准捕捉焊机、冲压设备、变频负载等冲击

性、波动性负荷的瞬时无功变化，实时跟进动态补偿，有效改善电网过补偿、欠补偿问题，保障电网功率平衡与运行稳定。

3、科学一体化结构设计：

设备采用独立风道散热与分体板仓结构布局，有效隔绝运行热源与电磁干扰，大幅提升设备连续运行稳定性；搭配高集成模块化

设计，整机结构紧凑、空间占用小，可根据现场容量需求灵活并联扩容，适配各类机房、车间安装场景。

4、高效补偿性能：

设备无功补偿率≥95%，治理后电网三相不平衡度可控制在5%以内，支持单一无功补偿、无功+三相不平衡复合补偿两种工作模

式，可同步改善电网无功偏低、三相失衡两大核心电能质量问题，治理效果稳定可靠。

5、灵活多元适配模式：

支持低压侧采样低压补偿、高压侧采样低压补偿、无功分量精准补偿等多种工作方式，可根据现场电网架构、负载类型灵活切换

治理模式，适配各类高低压配电系统，工况适配灵活度高。

6、高效节能降损优势：

设备整机运行效率可达97%以上，通过精准的无功优化与电能质量治理，可有效降低配电线路损耗、减少设备无用能耗，提升配

电系统整体运行效率，切实降低企业用电成本，契合工业节能降耗、绿色电网建设的双碳发展需求。

二、GY-SVG-cabinet静止无功发生装置整柜的主要特点

1、宽工况运行适配性强：

设备支持-10℃~+50℃宽温环境稳定运行，40℃以上高温环境降容不超30%；兼容220V-800V全系列工业常用电压，适配50Hz/60Hz

通用电网频率，可适配高低温、室内外各类复杂施工与运行工况，环境耐受表现良好。

2、完善安全防护配置：

内置过载保护、软硬件过流保护、电网过欠压保护、电压不平衡保护、电源故障保护、频率异常保护、短路保护等全套防护功

能，支持1.2倍额定负载过载运行60秒，可有效规避电网异常、负载冲击引发的设备故障，保障设备与电网双重安全运行。

3、安装运维便捷灵活：

整机采用立式一体化安装设计，支持上进线、下进线两种接线方式，适配现场不同布线需求；标准防护等级为IP20，可根据场景

定制IP54高防护等级，适配室内机房、户外台区、工业车间等多种安装环境。

4、智能远程通信运维：

设备标配两路RS485通信接口，支持WiFi无线连接，可对接智能电力监控系统，实现设备运行数据实时采集、工况远程监测、参

数远程调试，大幅降低人工运维成本，适配智能化电力运维管理需求。

5、低噪环保运行：

设备运行噪音低于75dB，运行过程静音稳定，无噪音污染，可适配企业生产车间、数据机房、居民台区等对噪音环境有要求的场

景，符合绿色用电环保标准。

6、灵活扩容、适用性广：

产品支持多台设备无限制并联运行，可根据项目负载容量、用电工况升级需求灵活扩容，能够适配小型台区改造以及大型工业项

目综合治理场景，通用性与拓展性良好。

三、GY-SVG-cabinet静止无功发生装置整柜的应用场景

1、智能制造行业电能治理：

广泛应用于汽车制造、机械加工等存在焊接、冲压、锻造等冲击性负荷的生产车间，可针对性解决冲击负载引发的功率因数偏

低、电网电压波动、无功损耗过大等问题，快速精准校正功率因数、稳定厂区电网电压，有效规避企业力调电费罚款，实现工业厂

区高效节能与电网稳压优化。

2、半导体精密供电优化：

针对半导体生产设备运行产生的高频谐波、电压畸变等电能质量问题，可高效滤除电网谐波，将电压谐波畸变率控制在国标范围

内，杜绝谐波干扰引发的精密设备运行异常、停机宕机等故障，保障高端精密生产线持续稳定运行，满足高精制造行业严苛的供电

质量标准。

3、数据中心电网治理：

专门针对数据机房精密空调、变频压缩机、服务器负载等设备产生的谐波污染与无功损耗进行专项治理，有效降低配电系统能

耗、优化供电波形、提升电网稳定性，为数据中心核心精密设备提供纯净、安全、稳定的供电环境，保障机房全天候可靠运行。

4、新能源并网电能优化：

适配光伏、风电等分布式新能源并网项目，可有效解决新能源发电间歇性、波动性带来的电网电压震荡、功率因数不达标、并网

谐波超标等问题，快速优化并网电能质量，提升新能源消纳能力，保障新能源电网安全、稳定、合规并网运行。

5、城乡农网台区稳压治理：

针对乡村配电台区分布式光伏集中接入、单相负荷分布不均、供电半径过长引发的电压偏高/偏低、三相电压不平衡等常见问

题，可快速完成电压矫正与负荷平衡，稳定台区供电电压，解决光伏脱网、用电不稳等问题，保障乡村居民生活用电与农业、小型

工业生产用电安全。

6、石油开采工矿电网优化：

适配石油开采、石化炼化等重工业恶劣工况，可有效治理抽油机、炼化生产设备运行产生的谐波污染与瞬时无功冲击，解决谐波

导致的设备误动作、非正常停机等故障，稳定工矿配电系统运行状态，提升重工业电网供电可靠性，满足工业恶劣环境下的长效电

能治理需求。

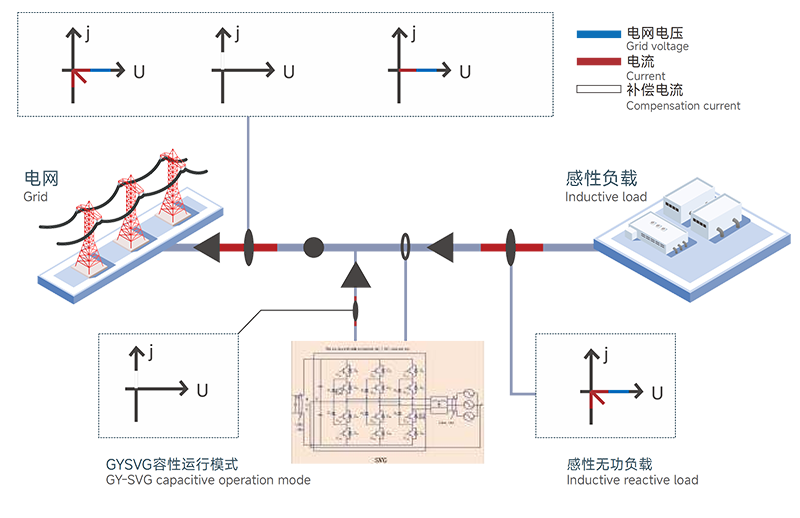

四、GY-SVG-cabinet静止无功发生装置整柜的系统图

五、GY-SVG-cabinet静止无功发生装置整柜的技术参数
