一、为什么选择GPS8-01型自复位数显电压保护器？

家用用电环境中，电压不稳、瞬时过欠压、异常断电等问题频发，易损坏家电设备、引发电气安全隐患。这款自复式过欠压保护

器可精准捕捉电压异常并及时触发断电防护，支持灵活调试各项参数与自动重合闸复位，无需人工频繁干预操作，适配多数家用配

电及分户箱场景，能有效保障用电设备与线路安全，规避电压异常导致的电器烧毁风险。

1、测量精度高，数据稳定可靠：

采用真有效值电压测量技术，设备测量误差≤1%，可精准捕捉线路电压细微波动，有效避免误保护、漏保护现象，从容应对电

压不稳问题，电压监测与保护动作的精准性，为家电安全筑牢道防护屏障。

2、参数可调性强，适配场景广泛：

过压、欠压、过流阈值，以及动作延时、上电延时、复位延时等核心参数均可自定义设置，调节步进精细，能精准匹配不同家用

设备的用电防护需求，适配多种家用配电、分户箱改造场景，兼顾通用性与针对性。

3、接线安装便捷，适配性强：

采用双汇流排结构设计，接线承载能力更强，接线牢固不易松动，支持上进下出、下进上出两种灵活接线方式；兼容35mm标准

导轨安装，可直接适配常规配电箱体及住宅分户箱，安装适配性高，适配多数家用配电改造、加装场景，省时省力。

4、防护稳定，使用寿命长久：

设备电气寿命可达1×10⁴次，机械寿命高达1×10⁶次，可耐受常规家用频繁通断工况，且功耗低，功耗仅3VA，长期使用既节能

又稳定，无需频繁更换，降低使用成本。

二、GPS8-01型自复位数显电压保护器的特点

1、数显可视化监测，故障直观可辨：

搭载清晰数字显示屏，可实时精准显示线路电压数值，搭配LED故障指示灯，设备运行状态、故障类型一目了然，便于用户快速

排查用电问题，及时处理异常情况。

2、智能自复位，无需人工干预：

当电压异常触发保护断电后，设备可按照预设延时时间自动复位合闸、实现自动重合闸，快速恢复正常供电；同时支持关闭自动

复位功能，可通过手动按键完成复位、启停操作，灵活便捷，彻底解决电压恢复后需人工合闸的繁琐问题。

3、宽工况适配，环境适应性强：

工作电压范围覆盖80V-400V，可适配电压波动较大的线路环境；可在-5℃~40℃的温度范围内稳定工作，完美适配多数居家室

内用电环境，无惧环境差异影响。

4、多重防护机制，运行安全可靠：

集成过压、欠压、过流多重防护功能，搭配多级延时防护设置，可有效规避瞬时电压波动导致的误跳闸现象，防护逻辑严谨，能

精准抵御电压不稳、超压、欠压等各类用电异常，保障居家用电安全，降低电气隐患。

5、操作简单易懂，容错性高：

配备专属操作按键，可快速进入参数设置界面，支持增减数值调节，长按按键可实现快速调参，若60秒内无任何操作，设备将

自动退出设置模式，操作简易便捷，日常调试无需专业技能。

三、GPS8-01型自复位数显电压保护器的应用

1、家用全屋配电保护：

适用于家庭入户配电回路、住宅分户箱，可实时监测全屋供电电压，有效抵御电网电压不稳、瞬时过欠压、超压等用电异常，保

护空调、冰箱、热水器等各类家用电器，避免因电压异常造成设备损坏。

2、家用大功率设备专项防护：

可单独用于中央空调、大功率家电、智能配电设备等负载回路，针对性规避电压异常导致的设备烧毁、故障停机等问题，为大功

率设备提供专属安全防护。

3、小型居家配电改造场景：

适配老旧住宅、自建房等电压波动较大的配电环境，可快速加装改造，完美适配分户箱安装，无需大规模改造电路，即可优化配

电防护体系，提升居家用电的稳定性与安全性。

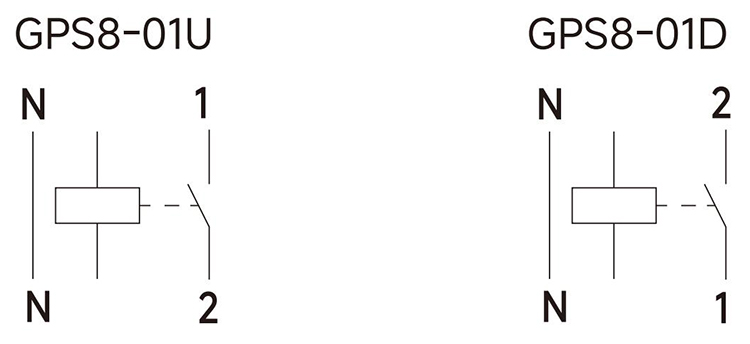

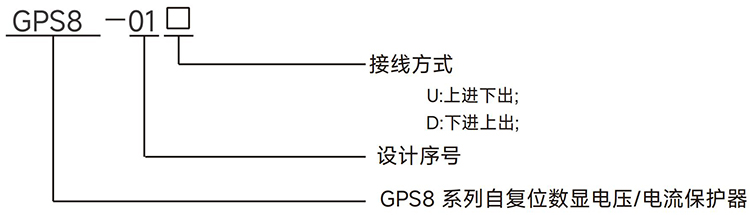

四、GPS8-01型自复位数显电压保护器的型号说明

(1).GPS8系列自复式数显电压/电流保护器

(2).设计序号

(3).接线方式：U：上进下出；D：下进上出

五、GPS8-01型自复位数显电压保护器的技术参数

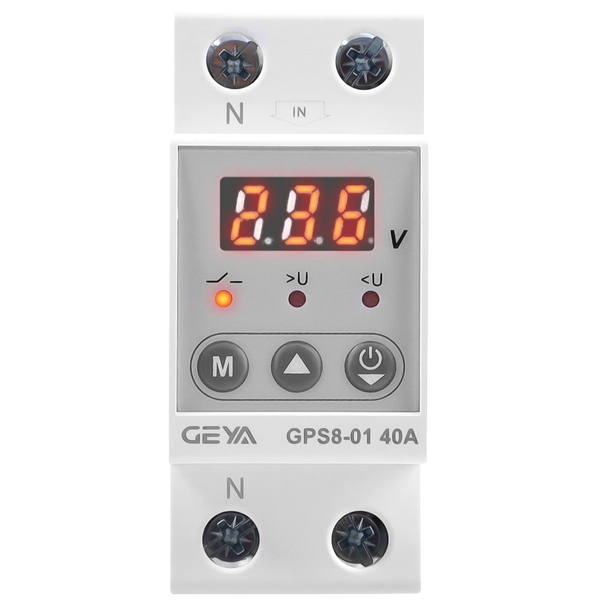

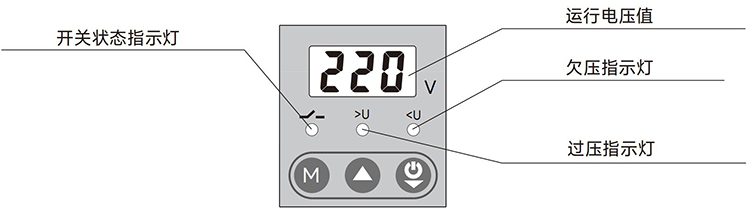

六、GPS8-01型自复位数显电压保护器的面板

	按住该按键3秒后进入设置界面，修改完设置后，任意时刻可以按住该按键3秒 后退出并保存设置。
	在设置界面时用来增加数值。
	1、在设置界面时用来减少数值。
	2、在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。
	3、当设置关闭自动复位时，发生故障保护后，可以通过按这个按键复位。

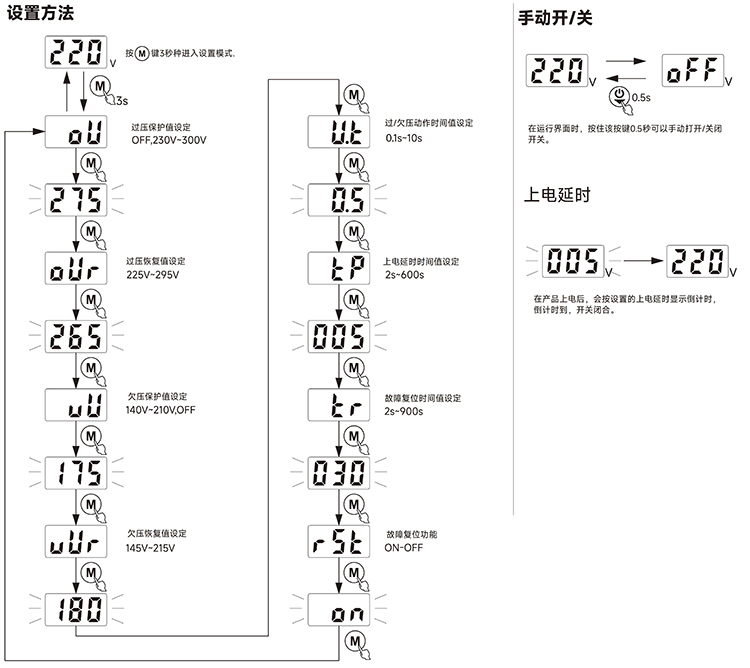

参数设置：

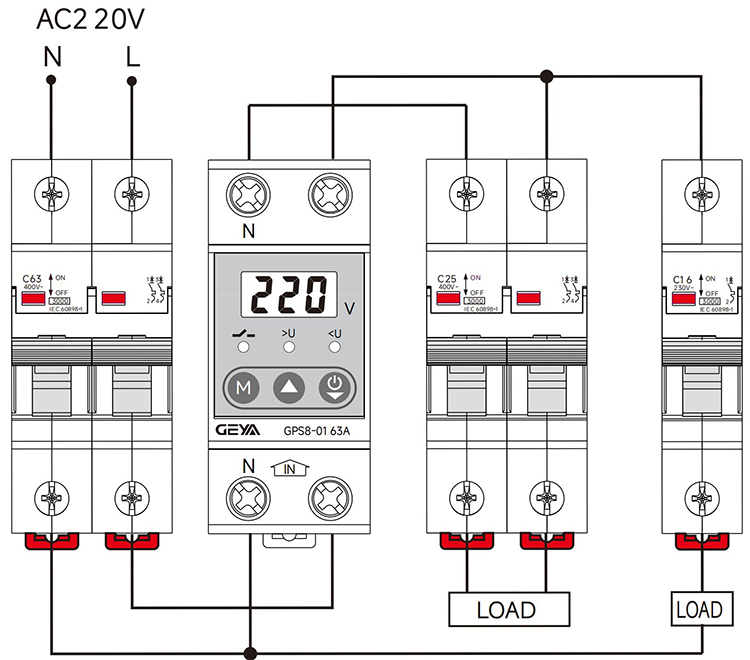

七、GPS8-01型自复位数显电压保护器的接线

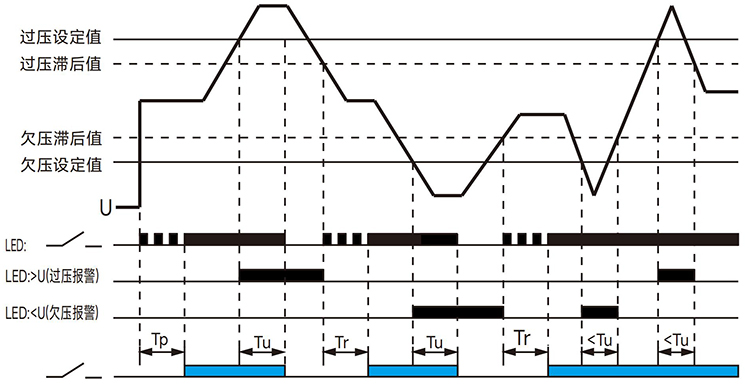

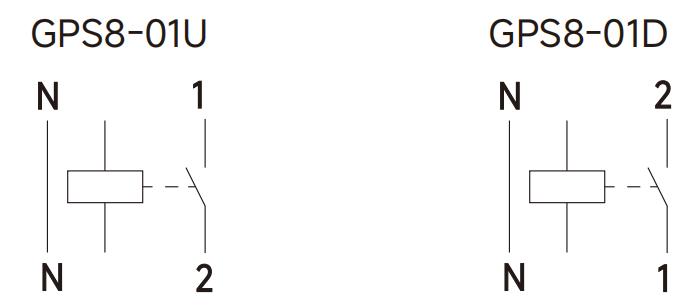

八、GPS8-01型自复位数显电压保护器的功能图

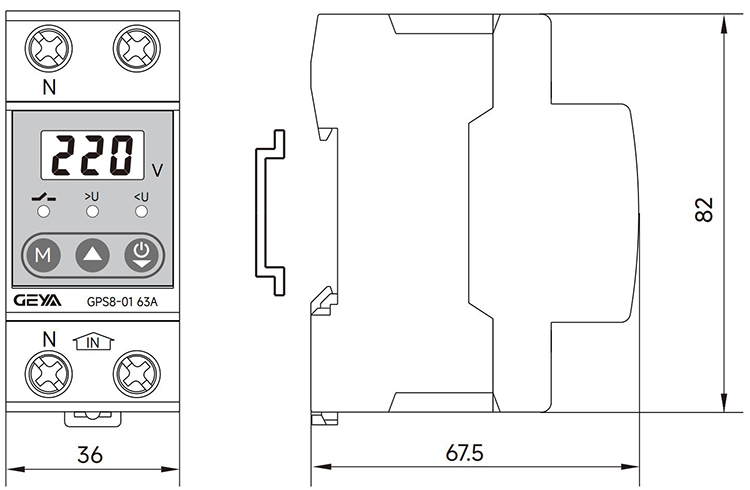

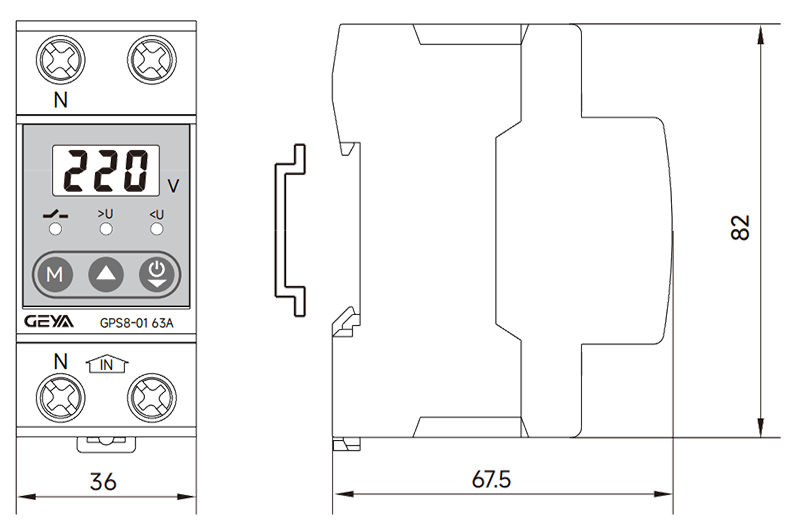

九、GPS8-01型自复位数显电压保护器的尺寸
