一、为什么选择GPS8-10型智能款数显电压/电流保护器？

GPS8-10型智能款数显电压/电流保护器为高性价比家用智能电力监测保护器，依托扎实的硬件做工、专业的真有效值检测算法

以及完善的智能防护体系，相较于普通简易保护器，拥有更强的抗干扰性能与高压耐受能力。设备过欠压、过流、漏电防护表现稳

定，可适配各类复杂家用电路工况，集电气防火、智能监测、故障自复等功能于一体，可实现家庭用电精细化、安全化管控。

1、原厂开模机身，材质耐用稳定：

产品采用专属开模设计，外壳采用PA6材质，区别于市面通用模具及劣质塑料机身，整机结构稳固、耐磨抗损，长期使用不易老

化变形，设备使用寿命大幅提升。

2、内部配件规格充足，承载性能更强：

设备内部铜导线、接线片、继电器等核心导电配件，均采用充足截面积规格设计，可稳定承载额定工作电流，有效避免因配件规

格不足导致的发热、过载、跳闸等问题，整机运行更加安全稳定。

3、双层线路板结构，抗干扰性能优异：

整机采用双层线路板布局，对比普通产品的单层线路板，电路稳定性、抗干扰能力提升，可适应复杂家用用电环境，有效减少电

路信号波动、数据检测误差等问题，保障设备长期精准运行。

4、真有效值检测算法，测量精准无偏差：

搭载专业TRMS真有效值检测算法，突破普通产品平均值采样的局限，即便电路出现电压波形畸变等异常情况，依旧可以精准采

集电压、电流数据，保障电力监测数据真实、准确。

5、双汇流排设计，接线稳固兼容性强：

采用行业双汇流排结构，接线容量更大、接线接触更稳固，彻底解决普通无汇流排产品接线松动、承载不足、易发热等问题，适

配多种家用接线规格，安装使用更安全。

6、超宽耐压范围，防护覆盖面更广：

作为高性能宽压智能保护器，设备工作电压可达400V，峰值耐压450V，可有效应对家庭电路零线断相、电压骤升骤降等端异常

工况，规避电气故障隐患，强化电气防火防护效果。而普通家用保护器耐压仅300V，无法适配复杂高压异常工况。

二、GPS8-10型智能款数显电压/电流保护器的特点

1、多重防护，杜绝用电隐患：

这款家用电路防护装置集成过压、欠压、过流、漏电四重核心保护功能，可实时监测电路异常状态，一旦检测到故障立即自动断

电，有效规避过载、漏电引发的设备损坏及电气火灾风险，守护家庭用电安全。

2、全参数自定义，适配多场景需求：

支持过压、欠压、过流、漏电保护阈值自定义调节，同时可按需设置电压故障动作时间、过流延时、上电延时、故障复位时长等

参数，可灵活适配不同户型、不同家电的家用用电场景。

3、WIFI远程智能管控，操作便捷高效：

设备标配2.4G WIFI联网功能，是现代化远程智能用电保护器，用户可通过手机APP随时远程查看设备运行数据、远程启停设

备，实现家庭用电智能化、远程化管理，无需现场操作，使用便捷省心。

4、高清数显监测，用电数据可视化：

搭载专用高精度计量芯片与大尺寸彩色显示屏，作为智能数显智能监测保护器，可实时精准检测并直观显示电路电压、电流、工

作频率、功率因数、有功功率、累计用电量等核心数据，监测精度高，方便用户实时掌握用电工况。

5、故障自动复位，无需人工值守：

自带过欠压自动复位功能，当电路故障消除、电力参数恢复正常后，设备可根据预设延时自动合闸恢复供电，无需人工手动复

位，适配居家无人值守用电场景，大幅提升用电便捷性。

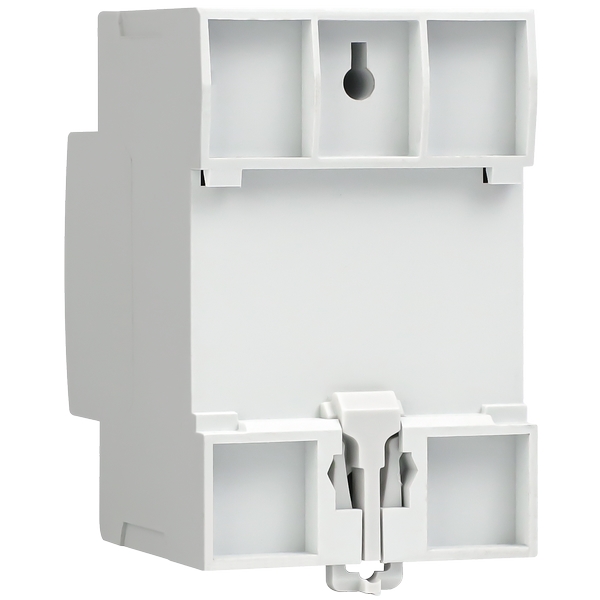

6、标准导轨安装，适配性广泛：

采用通用35mm导轨安装设计，安装方式简单规范，设备体积小巧，不占用配电箱多余空间，适配绝大多数家用配电箱安装场

景，拆装维护便捷。

7、多级延时防护，杜绝误跳闸：

支持上电延时、故障动作延时、故障复位延时等多维度延时设置，可有效过滤电路瞬时电压波动、瞬间电流冲击等假性故障信

号，避免设备频繁误跳闸，保障电路运行稳定不间断。

三、GPS8-10型智能款数显电压/电流保护器的应用

1、家用设备安全防护：

作为家庭刚需家用过欠压保护器，可适配家用空调、冰箱、照明、厨卫等各类用电设备，实时抵御过压、欠压、过流、漏电等电

路问题对家电的损伤，从源头规避电气火灾隐患，保障家庭用电设备与电路安全。

2、家庭智能用电数据监测：

依托数显智能监测能力，打破传统保护器无数据可视化的弊端，实时采集并展示家庭电路电压、电流、实时功率、累计用电量等

关键数据，助力用户清晰了解用电情况，实现家庭用电精细化、智能化管理。

3、复杂家用电路专项防护：

专门适配老旧电路、市电电压波动大、存在零线断相隐患等复杂家用电路场景，凭借宽压防护、智能纠错的核心能力，精准识别

并规避各类电路异常风险，长效稳定保护家庭电路与各类用电设备，适配绝大多数家用复杂用电工况。

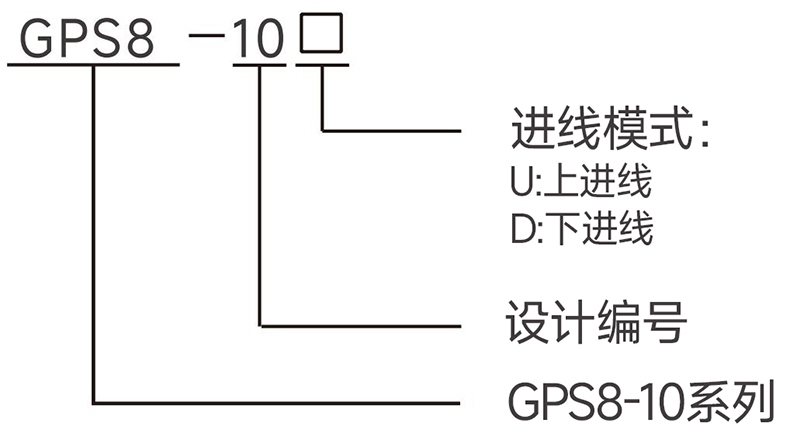

四、GPS8-10型智能款数显电压/电流保护器的型号说明

(1).GPS8系列自复式数显电压/电流保护器

(2).设计序号

(3).接线方式：U：上进下出；D：下进上出

五、GPS8-10型智能款数显电压/电流保护器的主要参数

六、GPS8-10型智能款数显电压/电流保护器的面板说明

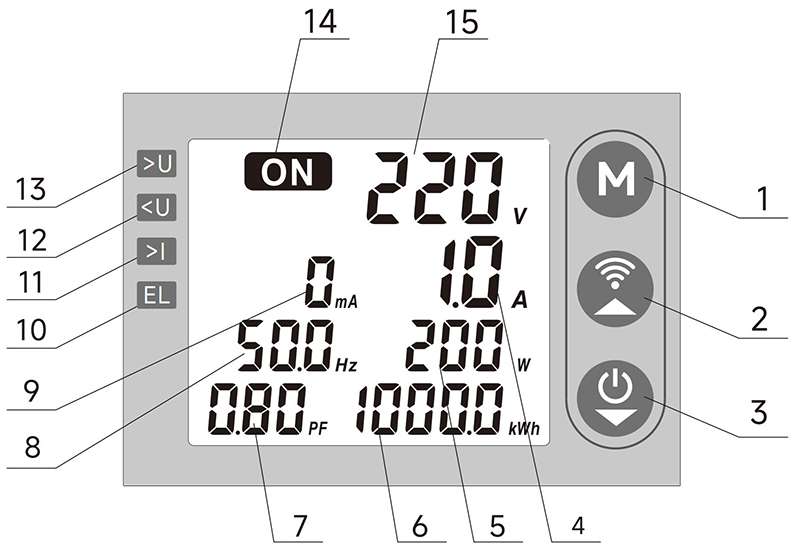

(一).面板说明

1：按住该按键3秒后进入设置界面，修改完设置后，任意时刻可以按住该按键3秒后退出并保存设置。

2：(1).在设置界面时用来增加数值。

(2).长按5秒进入WiFi配置模式，配置WiFi。

3：(1).在设置界面时用来减少数值。

(2).在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。

(3).当设置关闭自动复位时，发生故障保护后，可以通过按这个按键复位。

4：电流值

5：功率

6：电量消耗

7：功率因数

8：频率

9：漏电流

10：漏电故障指示

11：过流故障指示

12：欠压故障指示

13：过压故障指示

14：开关状态指示

15：电压值

(二).面板设置

1、参数设置

2、设置方法

注：在关机状态下，长按  +   后重新开机，即可恢复出厂设置。

3、手动开/关

在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。

4、上电延时/复位延时

在产品通电和故障复位期间，产品将根据设定的延迟时间倒计时并显示，当倒计时结束时进入运行状态。

5、WIFI配置

扫描产品上的二维码安装APP，按住WiFi按键5秒钟进入WiFi配置模式，此时WiFi图标闪烁，打开手机APP按提示添加设备，当

WiFi连接正常时，WiFi指示图标常亮表示信号正常，如果WiFi图标不亮表示无法连接WiFi。

注意: 本产品只支持2.4G的WiFi网络，请单独连接到2.4G的WiFi热点。

七、GPS8-10型智能款数显电压/电流保护器的功能图

当发生过压 / 欠压故障时，保护器会自动断电；当电压恢复正常后，保护器将经过复位延时 (Tr) 自动重新合闸通电，且过压、

欠压值可被设定。

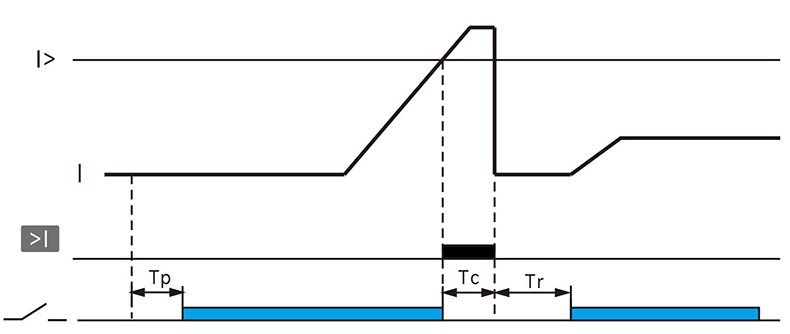

当电流值超过设定的电流值并持续时间达到Tc时，保护器将关闭，并在延迟(Tr)后开始重置。重置时间结束后，它将再次开启。

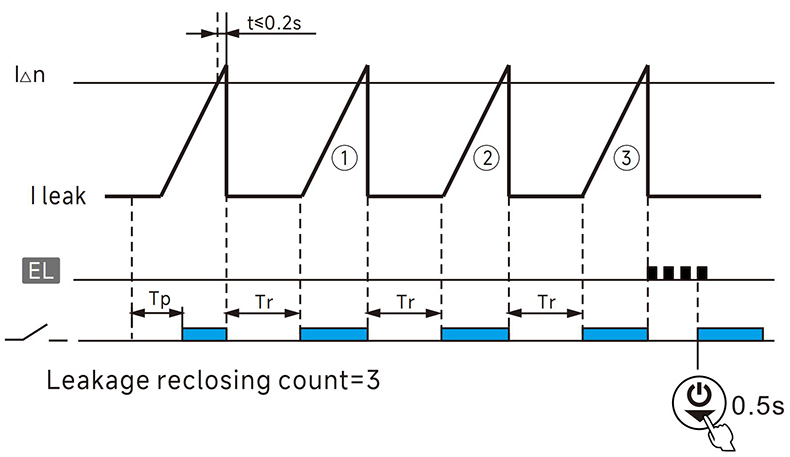

当电路的泄漏电流超过设定的泄漏电流值时,保护器将自动断开您可通过设置来关闭泄漏保护功能,保护器将根据设定的重合次数

进行复位若次数超出设定值,保护器将不会重新闭合,并由泄漏电流指示灯予以指示您可通过按下开/关按钮进行复位,保护器的重合次

数可设置为ON以永久激活重合功能。

Tp:上电延时时间(2~600s)

Tr:复位延时时间(2~900s)

Tu:过/欠压动作时间(0.1~10s)

Tc:过流动作时间(2~600s)

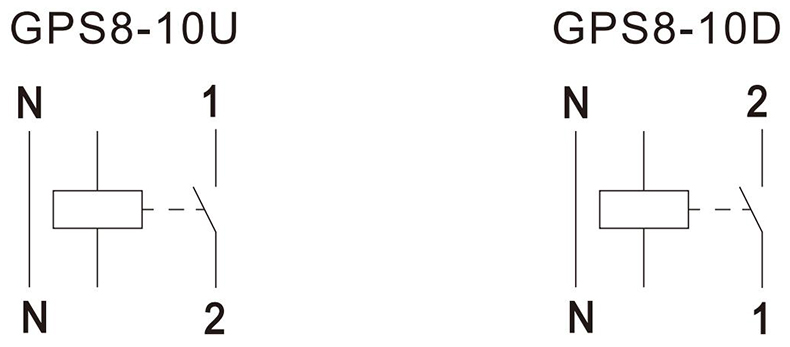

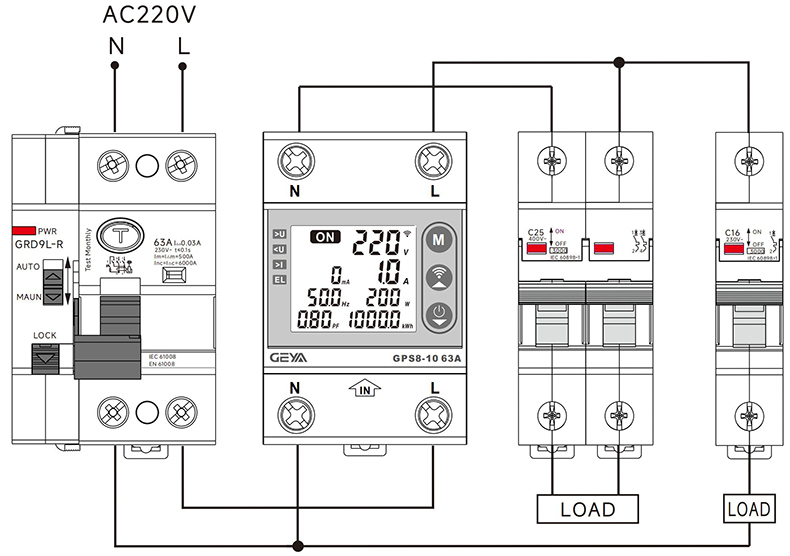

八、GPS8-10型智能款数显电压/电流保护器的接线图与接线示例

九、GPS8-10型智能款数显电压/电流保护器的尺寸图
