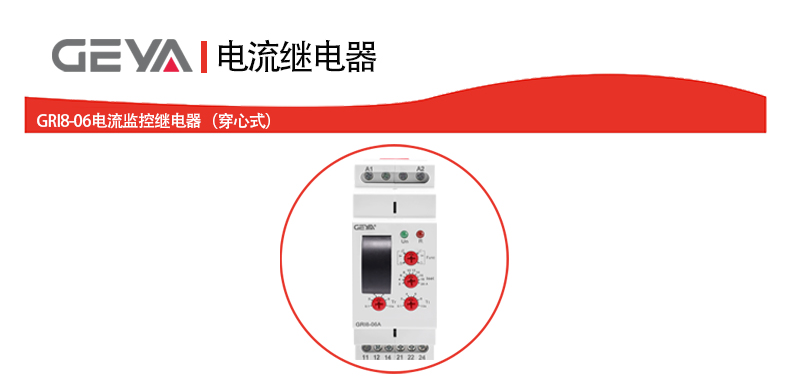

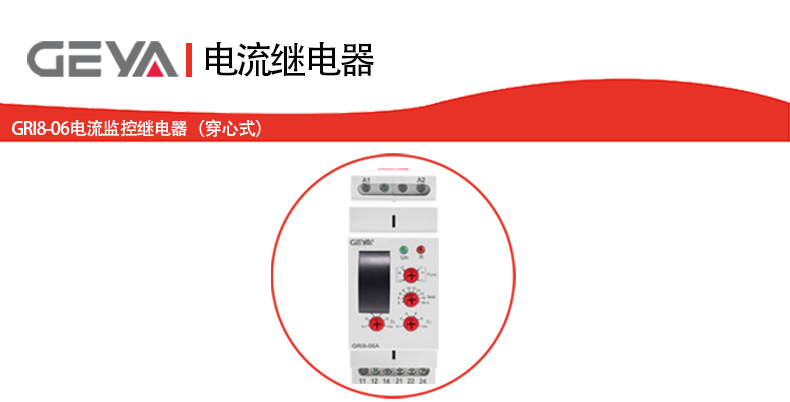

GRI8-06系列电流继电器

GRI8-06系列电流继电器凭借其高适应性设计和便捷的安装特性，成为工业电气保

护领域的优选方案。该产品通过集成穿心式结构、宽电压兼容性和多模式监控功能，显

著降低安装复杂度与系统改造成本，满足复杂工况下的电流监测需求。

GRI8-06系列电流继电器产品优势：

1、安装便捷性：无需切断主回路，大幅节省施工时间

2、配置灵活性：交直流通用检测，支持外接互感器扩展量程

3、空间利用率高：超薄机身优化控制柜空间布局

4、系统兼容性强：宽电压电源适应各类工业环境

GRI8-06系列电流继电器产品特点：

1、创穿心式结构

- 直接穿线安装设计，彻底免除传统电流继电器需断开主回路的操作步骤，提升

安装效率并降低系统停机风险。

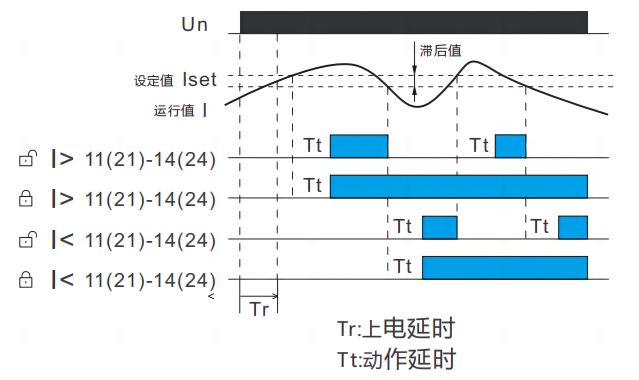

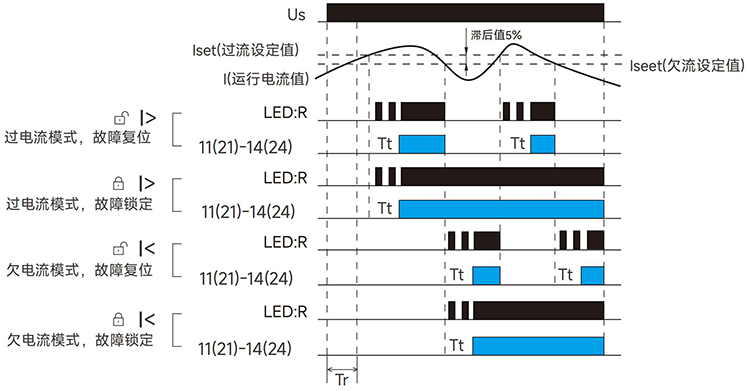

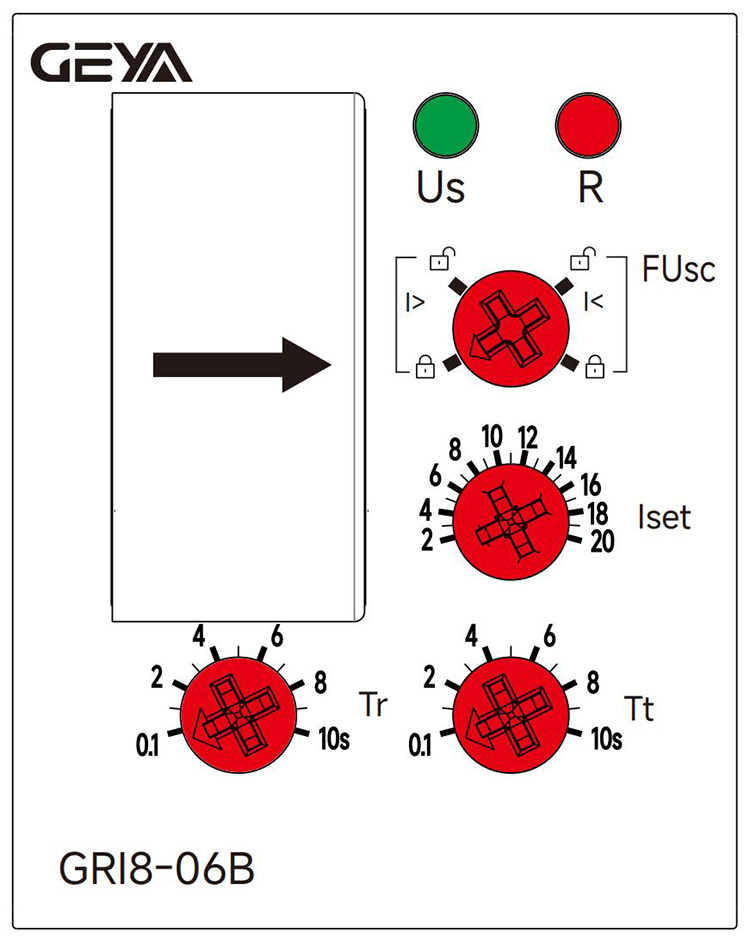

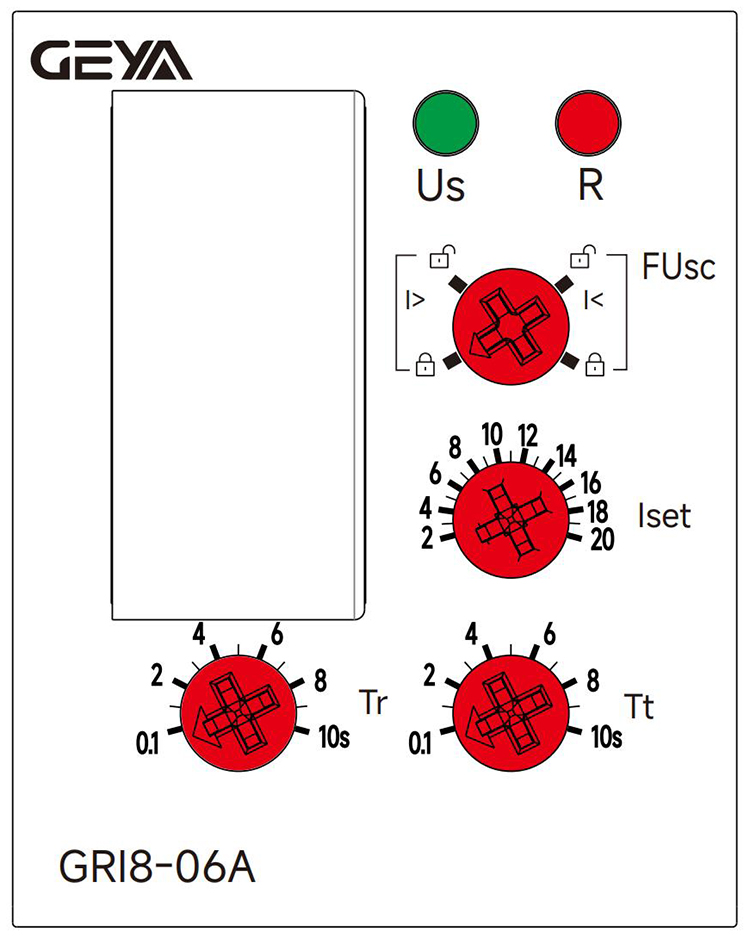

2、智能模式切换功能

- 通过面板旋钮快速设定过流/欠流监控模式，无需专业工具即可完成参数配置，简

化运维流程。

3、交直流全域检测能力

- 提供交直流兼容规格选项，实现对不同电力系统的无缝适配，增强设备通用性。

4、可扩展监测范围

- 内置隔离电流互感器同时支持外接互感器，监控电流范围可扩展至数千安培等级，

满足大电流场景需求。

5、宽幅电源适应性

- AC/DC 24~240V宽电压输入设计，有效应对工业现场电压波动问题。

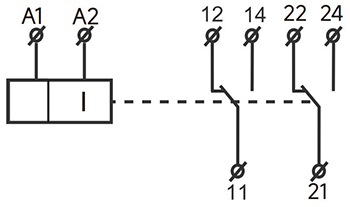

6、双通道继电器输出

- 配备两组独立继电器触点（1CO+1NO），可同步触发报警与控制指令，提升系统

联动效率。

7、可视化状态指示

- 高亮LED指示灯实时显示继电器工作状态及故障类型，实现快速故障定位。

8、紧凑型设计

- 18mm超窄机身配合35mm标准卡轨安装，为高密度电气柜提供高效空间解决方

案。

GRI8-06系列电流继电器产品应用：

1、工业设备电流保护

- 对电机、变压器、变频器等关键设备实现过载/欠载实时监控，防止因电流异常导

致的设备损毁事故。

2、电力系统安全监测

- 应用于配电柜、UPS电源等系统，监测馈线电流状态，保障供电连续性及负载安

全。

3、自动化产线监护

- 集成至PLC控制系统，对生产线传输设备、机械臂等执行机构进行电流阈值管理，

避免堵转或空转风险。

4、能源管理场景

- 在光伏逆变器、充电桩等新能源设备中监控电流波动，优化能源利用效率并触发保

护机制。

5、基础设施运维

- 适用于水泵房、风机房等公共设施，检测设备异常停机状态，及时启动备用系统。

A

B

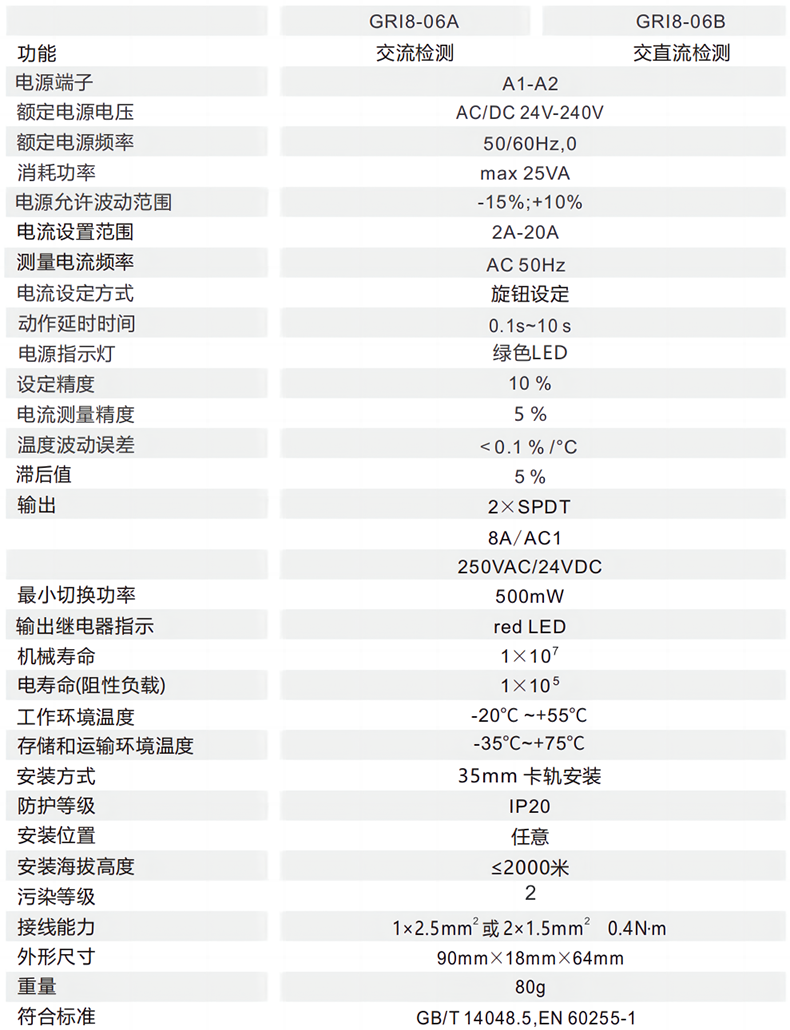

功能

电源端子

额定电源电压

额定电源频率

消耗功率

电源允许波动范围

电流设置范围

测量电流频率

电流设定方式

动作延时时间

电源指示灯

设定精度

电流测量精度

温度波动误差

滞后值

输出

2×SPDT： Ith:8A;AC-15:Ue/le:250V/1.5A

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

接线能力

外形尺寸

重量

符合标准

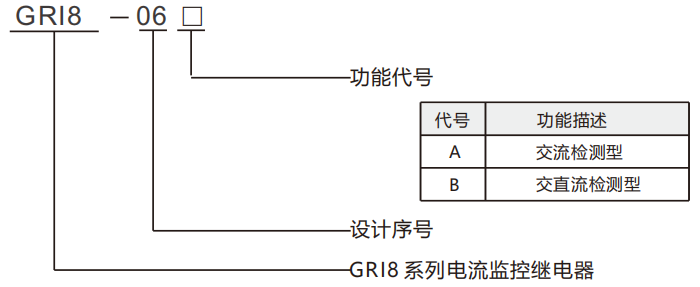

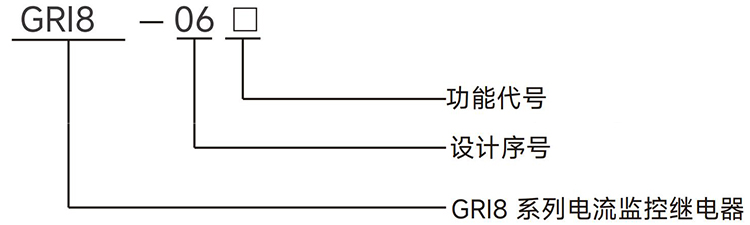

GRI8-06A,交流监测

GRI8-06B,交直流监测

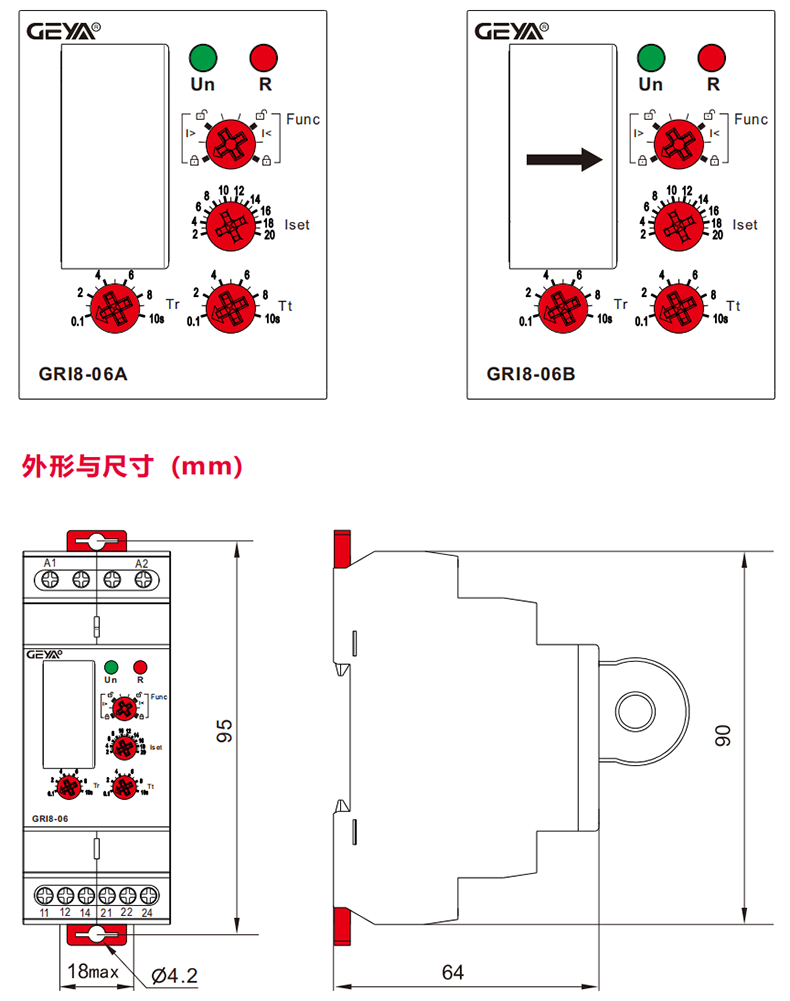

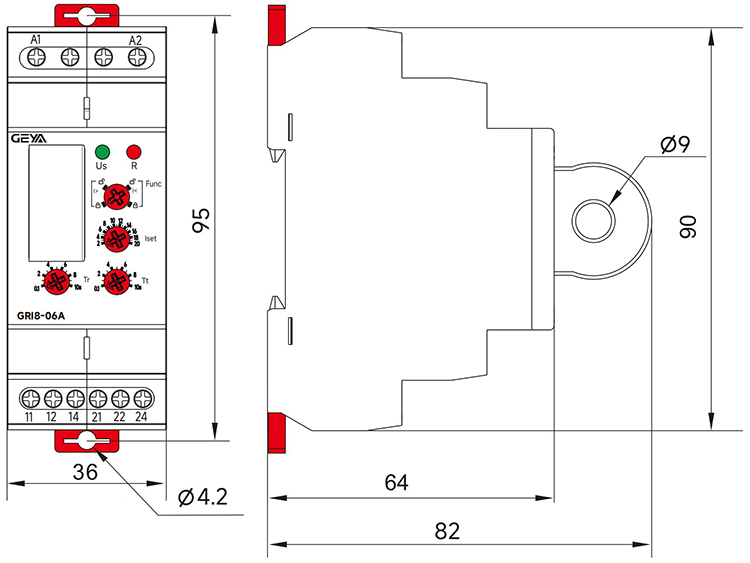

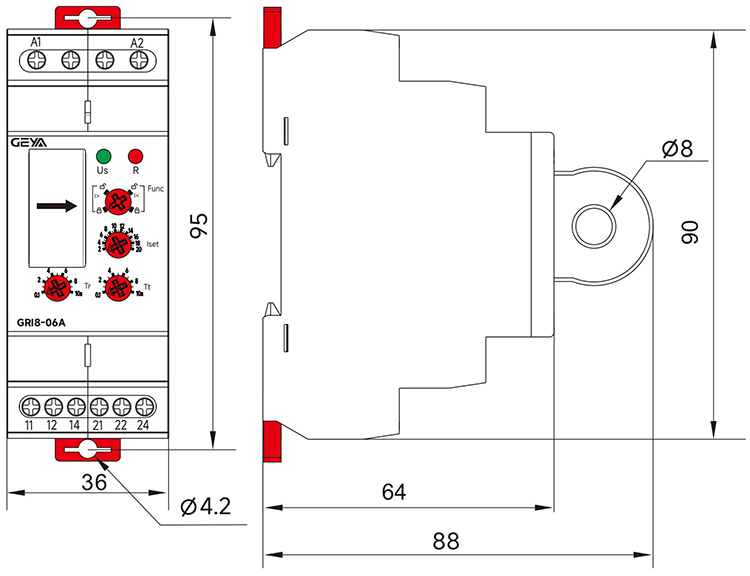

GRI8-06系列电流继电器产品尺寸：

GRI8-06A

GRI8-06B

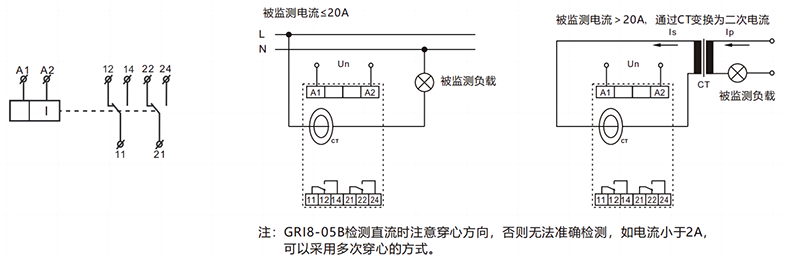

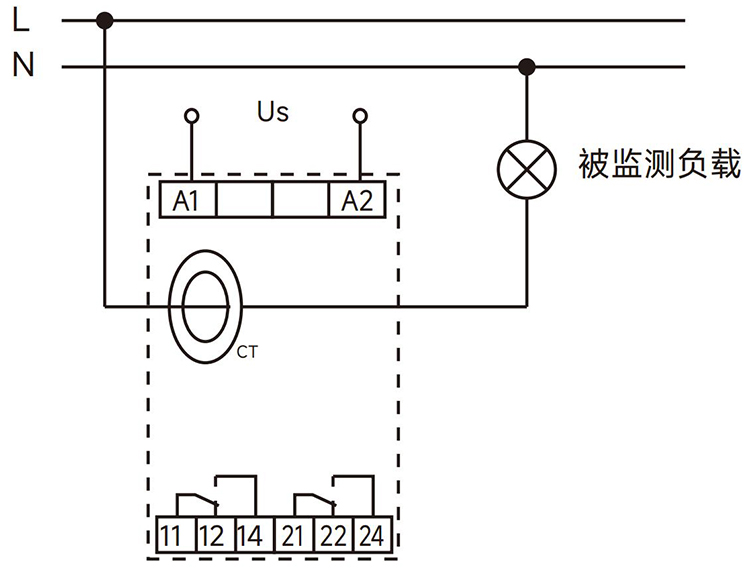

GRI8-06系列电流继电器产品接线：

被监测电流≤20A

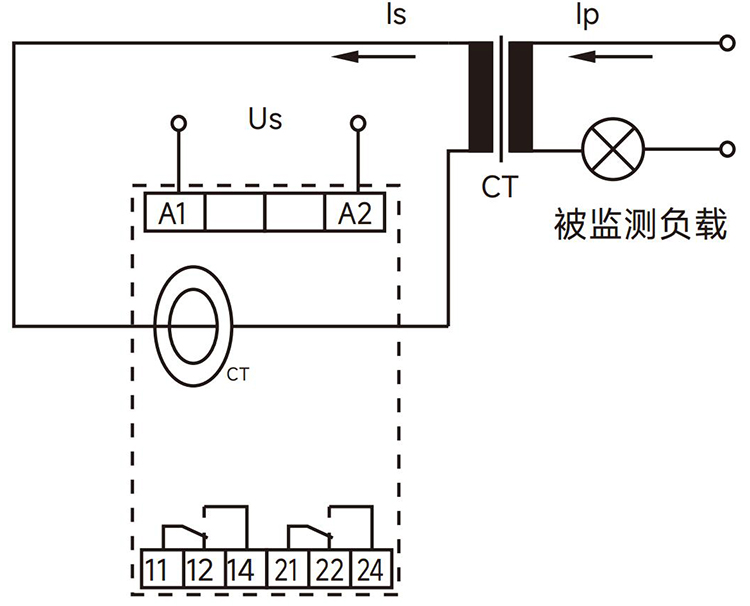

被监测电流＞20A，通过CT变换为二次电流

注：GRI8-06B检测直流时注意穿心方向，否则无法准确检测，如电流小于2A，可以采

用多次穿心的方式。
