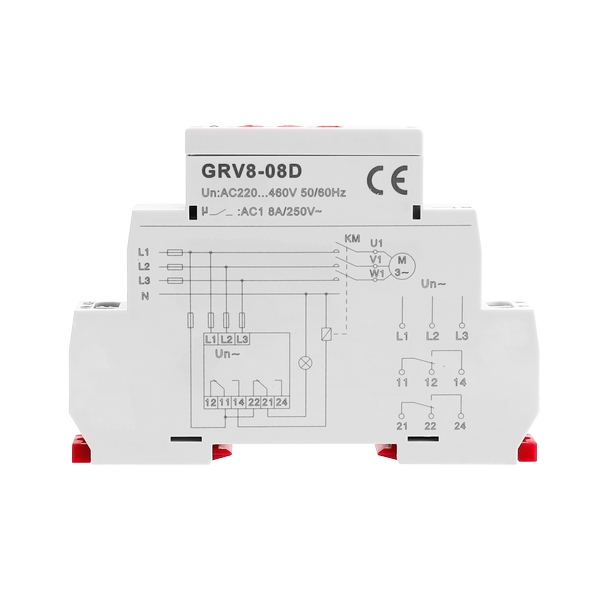

GRV8-03D至08D系列三相电压监控继电器

1、可靠性高：

- 真有效值测量结合强抗干扰设计，在复杂电网环境下监控准确、动作可靠。

2、适应性强：

- 宽电压范围可选及3L/4L兼容设计，使其能适应全球不同地区的电网标准和多样化

的现场接线需求。

3、安全性强：

- 有效预防因电压异常（过压、欠压、缺相、错相）导致的设备损坏和安全事故。

4、易于使用与维护：

- LED状态指示清晰直观，安装简便（DIN导轨），设定调整方便。

5、空间效率高：

- 18mm宽度设计，节省控制面板空间，优化柜内布局。

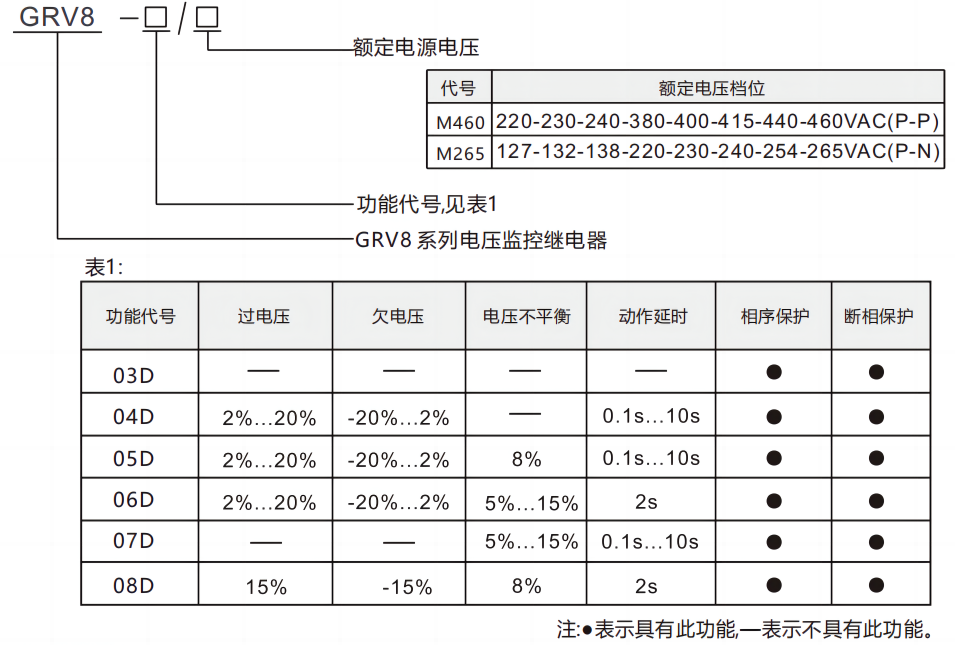

GRV8-03D至08D系列三相电压监控继电器产品特点：

1、高精度真有效值测量：

- 采用真有效值（True RMS）电压测量技术，能够准确反映包含谐波在内的实际电

压状况，为保护和控制决策提供可靠依据。

2、广泛的电压适应性：

- 提供8种可选额定电压设定，覆盖全球主流工业电压标准（如110V, 120V, 220V,

230V, 240V, 380V, 400V, 415V等），方便用户根据现场电网情况灵活配置，具备良好

的全球适用性。

3、灵活的接线方式：

- 支持三相三线制（3L）和三相四线制（4L）两种接线规格，满足不同供电系统的

监控需求。

4、优异的测量精度：

- 电压测量精度高（≤1%），监控结果的准确性，为精细保护提供保障。

5、强抗干扰能力：

- 内置抗谐波设计，对电网中存在的谐波干扰具有较强抑制能力，特别优化适用于

变频器周边、大型电机启停等存在高次谐波或电磁干扰的工业环境，运行稳定可靠。

6、直观的工作状态指示：

- 配备清晰的LED指示灯，实时显示电源状态、继电器输出状态及故障类型（如过

压、欠压、缺相等），便于现场快速诊断和状态确认。

7、紧凑节省空间：

- 采用超薄设计，宽度仅为18mm，支持标准的35mm DIN卡轨安装，大大地节

省了控制柜内的安装空间，尤其适合空间受限的应用场合。

GRV8-03D至08D系列三相电压监控继电器产品应用：

1、移动设备与特种车辆电源监控：

- 广泛应用于需要可靠电源保障的移动设备、现场作业机械、农业机械设备（如联

合收割机、拖拉机电气系统）以及冷藏运输车等，实时监控车载发电机或外接电源的

三相电压状态，设备在复杂移动环境中的供电安全与稳定运行。

2、设备逆向运行防护：

- 有效监控三相电源的相序，及时检测并防止因电源相序错误导致的电机反向旋转，

避免由此引发的机械损伤、生产事故或安全事故，为泵、风机、压缩机、传送带等旋转

设备提供关键保护。

3、正常电源与应急电源（ATS）自动切换控制：

- 在双电源供电系统（如市电与发电机）中，作为核心监测单元，检测主电源（正

常电源）的故障（如断电、严重欠压/过压、缺相），并发出切换指令，驱动自动转换

开关（ATS）将负载安全、快速地切换到备用电源（应急电源），保障关键负荷的持续

供电。

4、动力负载断相保护：

- 持续监测三相电源的完整性，一旦发生单相或多相断电（断相），继电器能迅速

动作，切断受控设备电源或发出报警，防止三相电机在断相情况下运行而导致的过热烧

毁，保护电机及其他重要动力负载。

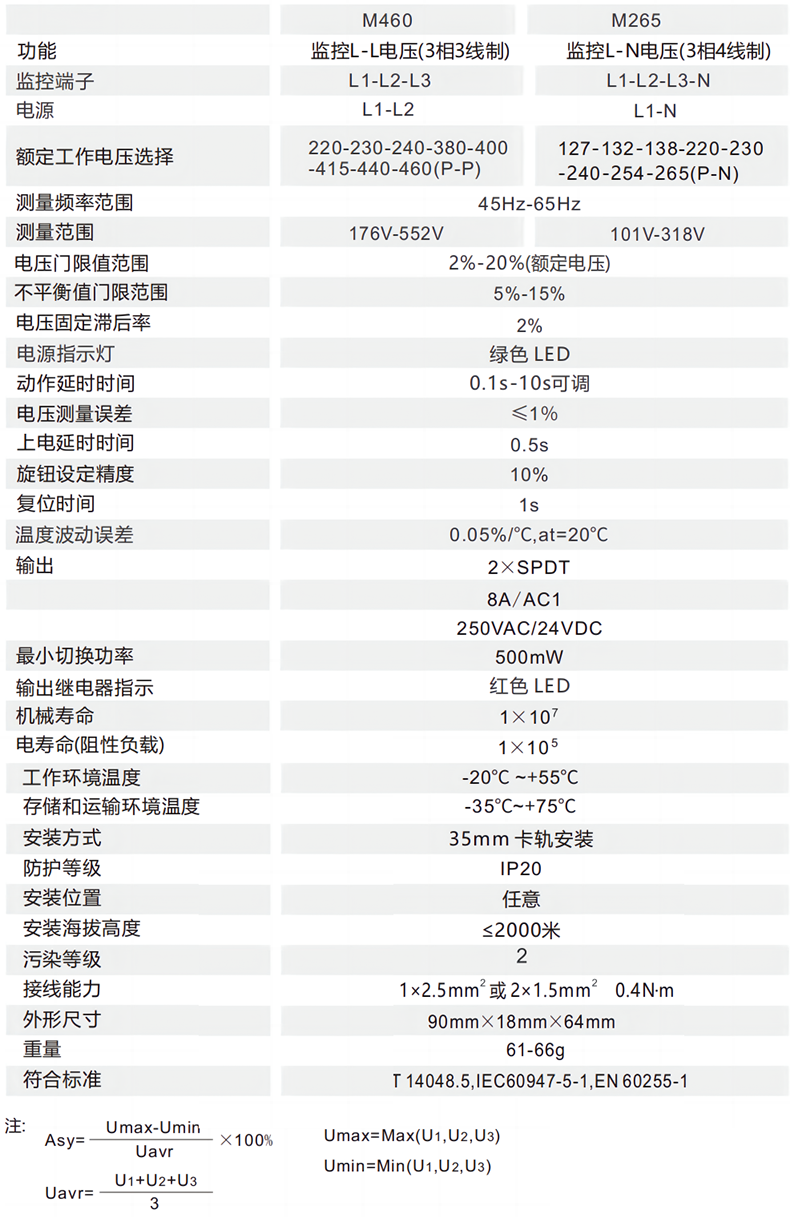

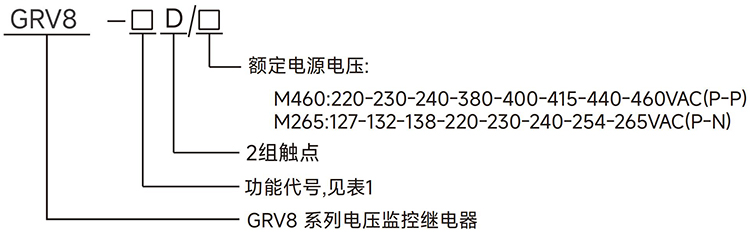

GRV8-03D至08D系列三相电压监控继电器技术参数：

功能

监控端子

电源

额定工作电压选择

额定冲击耐受电压

额定绝缘电压

测量频率范围

测量范围

电压门限值范围

不平衡值门限范围

电压固定滞后率

断相电压值

动作延时时间

电压测量误差

上电延时时间

旋钮设定精度

复位时间

温度波动误差

输出

2×SPDT    ：Ith:8A;AC-15:Ue/le:250V/1.5A

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

接线能力

外形尺寸

重量

符合标准

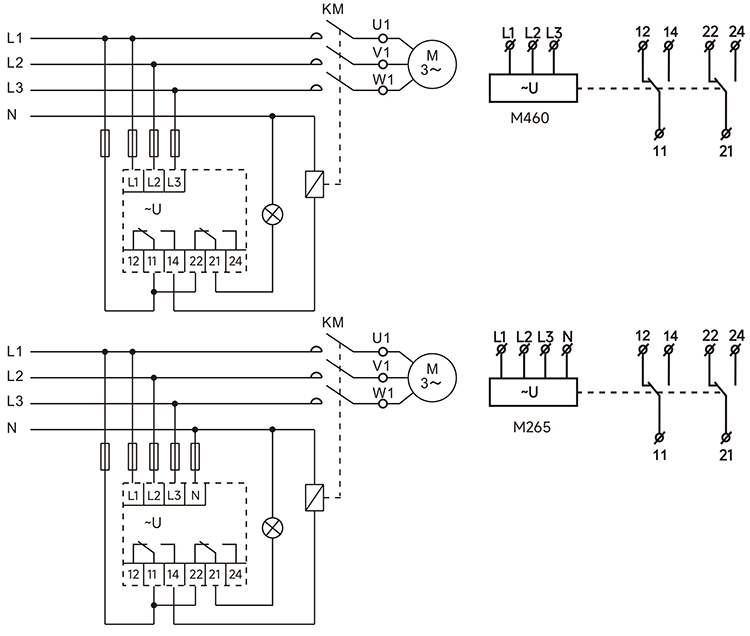

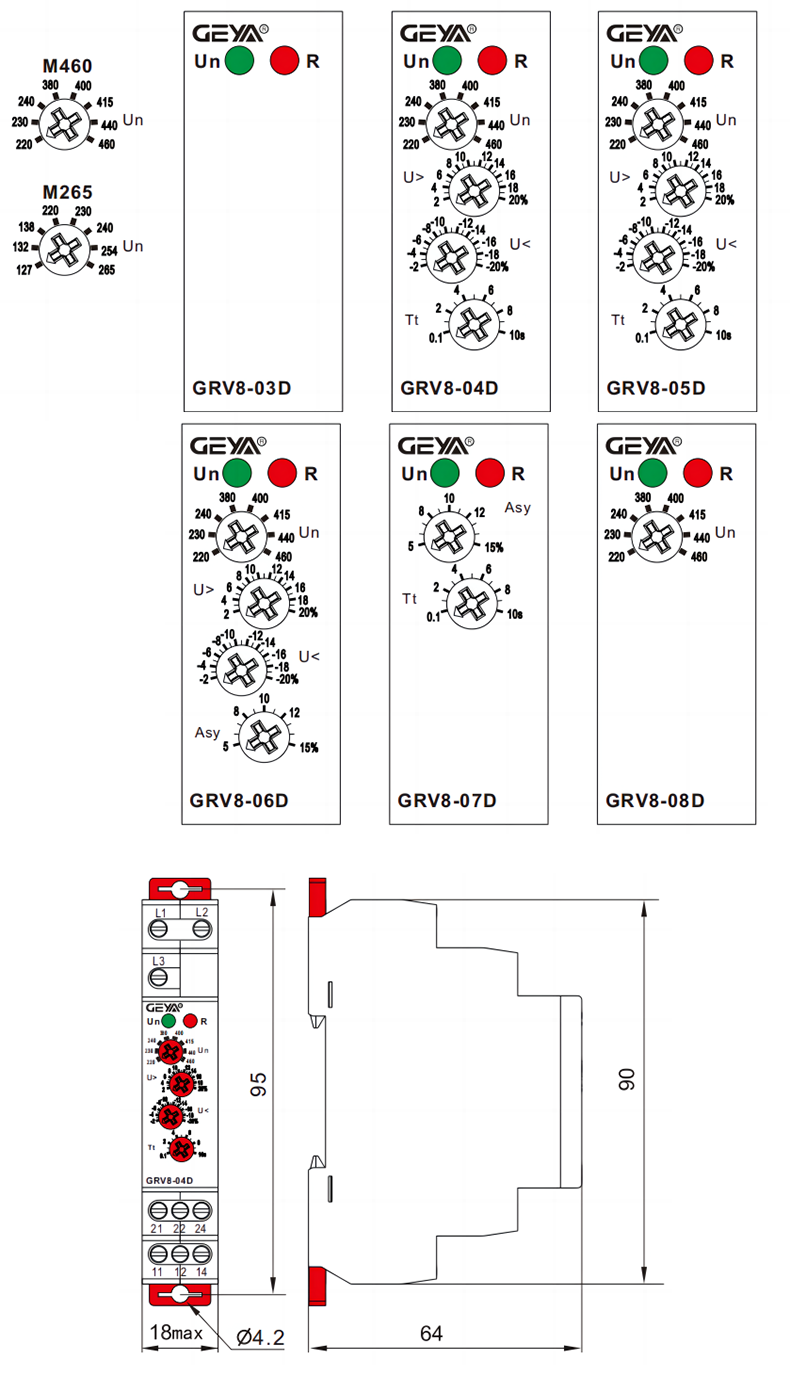

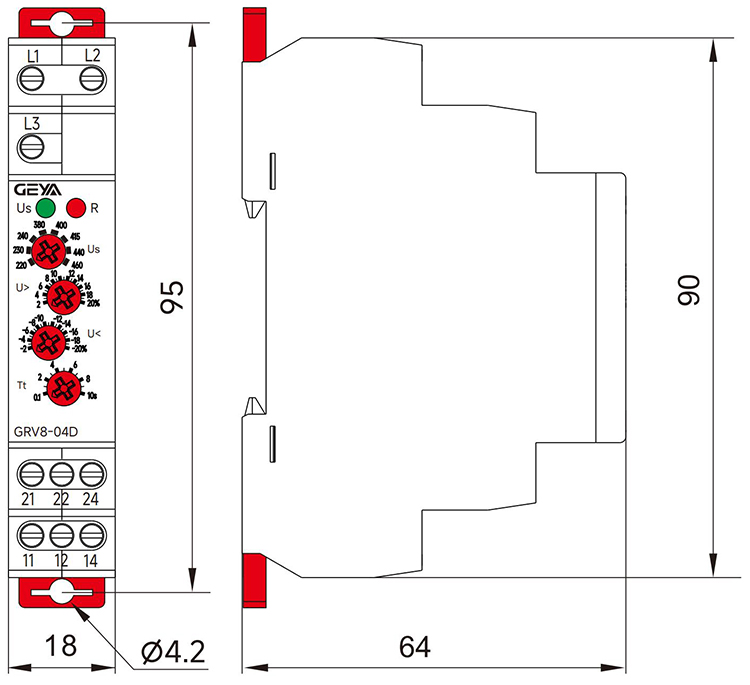

GRV8-03D至08D系列三相电压监控继电器产品尺寸：

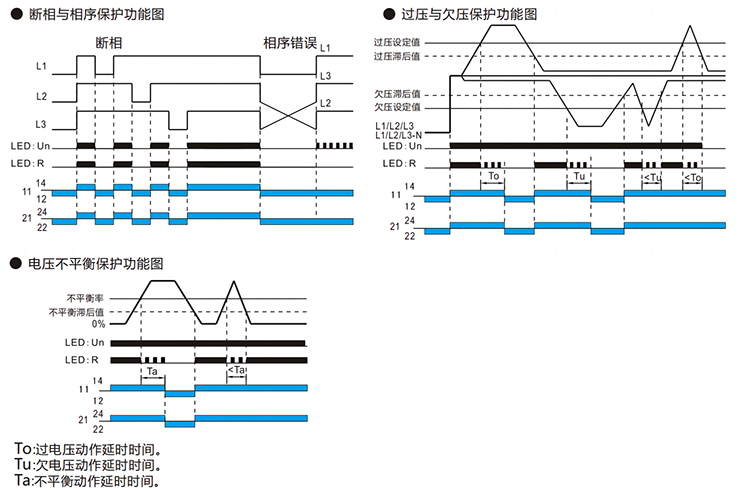

GRV8-03D至08D系列三相电压监控继电器产品功能：

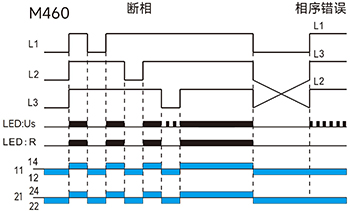

断相与相序保护功能图(三相三线)

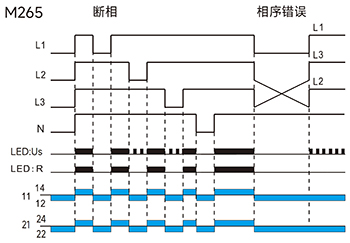

断相与相序保护功能图(三相四线)

过压与欠压保护功能图

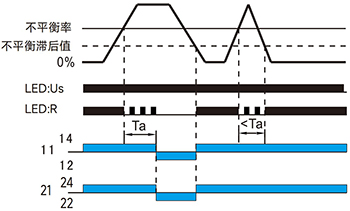

电压不平衡保护功能图

To:过电压动作延时时间。

Tu:欠电压动作延时时间。

Ta:不平衡动作延时时间。

注意：

1.当断相发生在电源相时，绿灯不会指示。（M460电源：L1和L2；M265电源：L1和

N）

2.产品通电运行过程中如果改变额定电压旋钮，绿色和红色指示灯同时闪烁，指示错误

设定，产品保持原先设定的额定电压进行保护。当额定电压旋钮返回原先设定值时，指

示灯恢复正常。

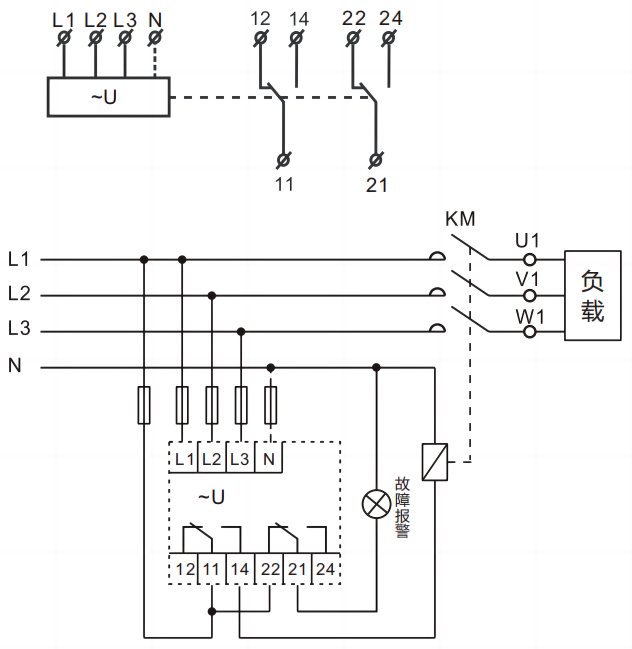

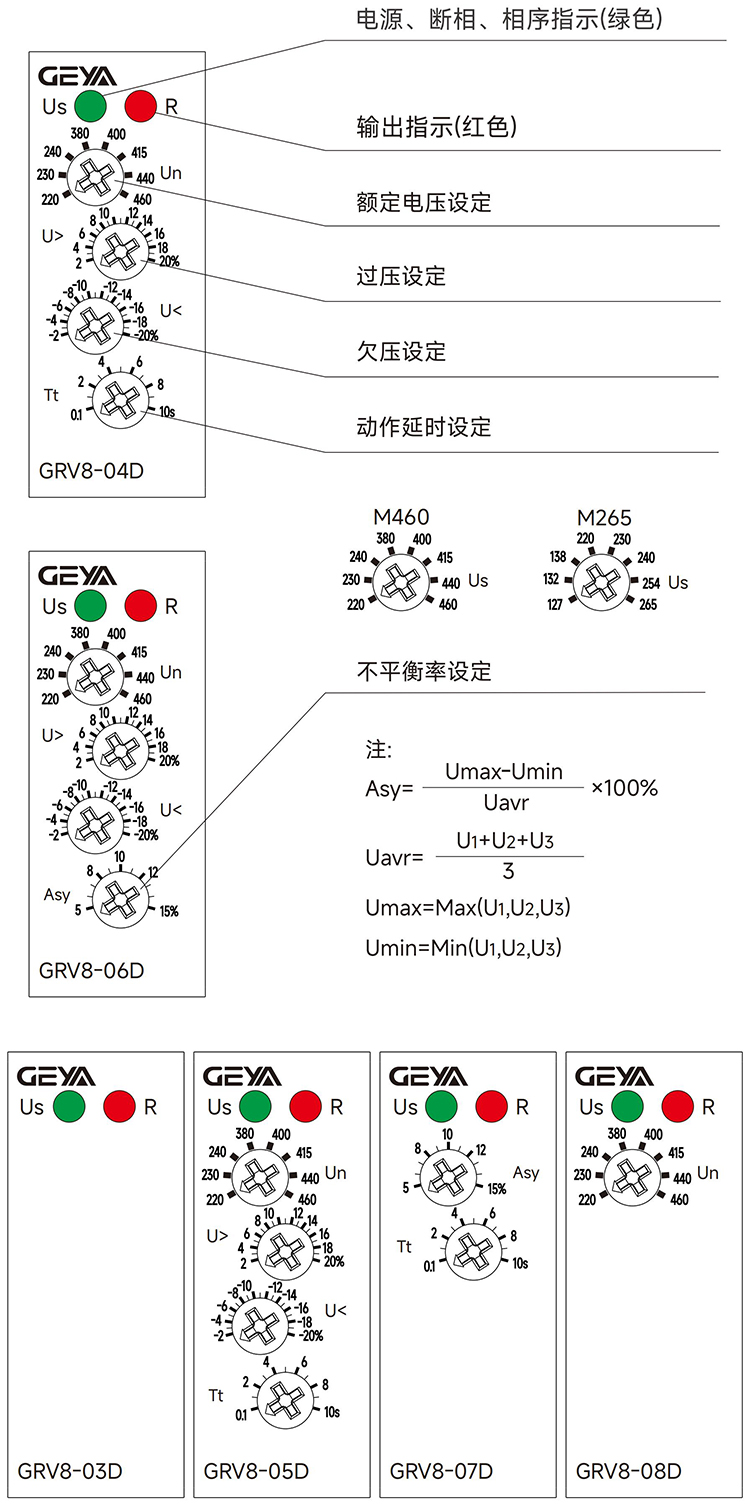

GRV8-03D至08D系列三相电压监控继电器功能说明：
