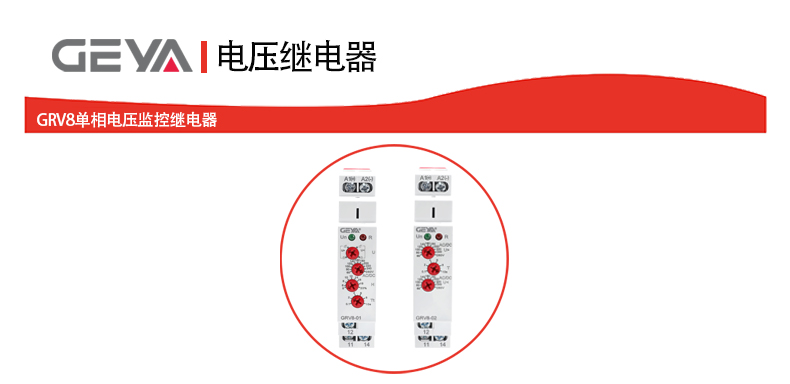

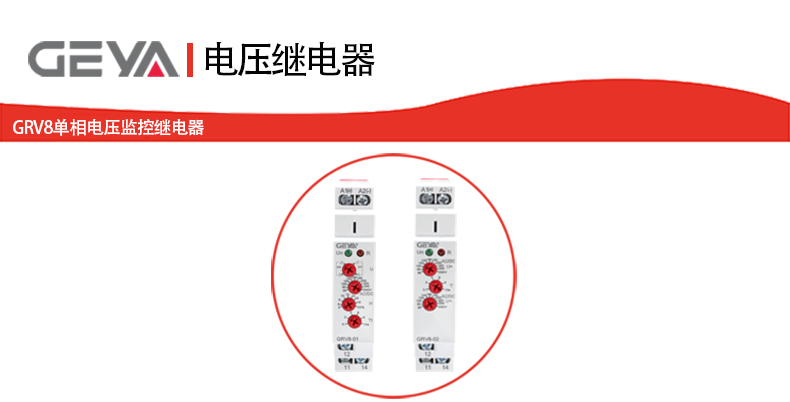

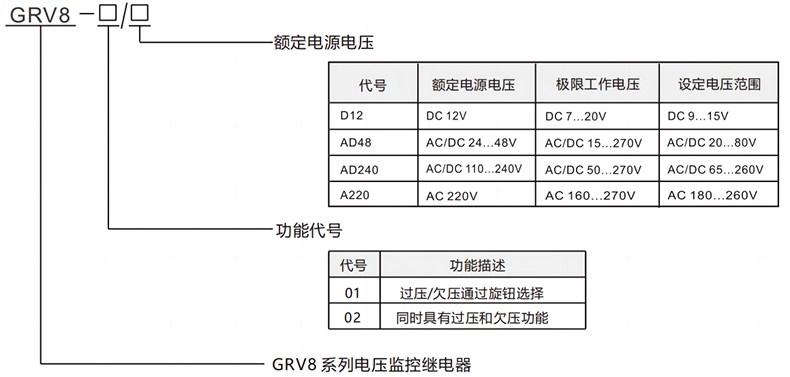

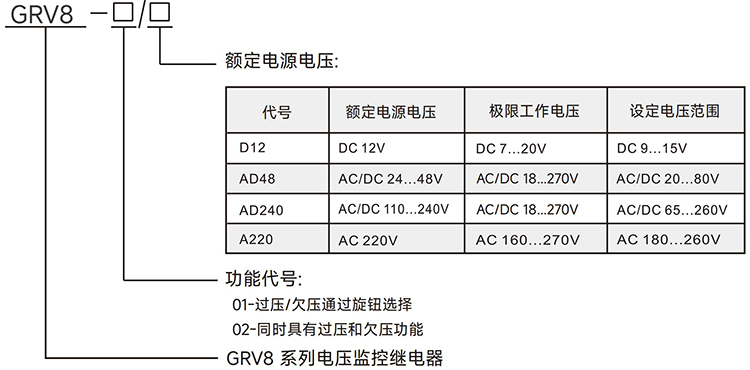

GRV8-01/02单相电压监控继电器

1、高可靠性：工业级元器件与强化绝缘设计，长期稳定运行

2、操作便捷：旋钮式参数设定，减少调试时间成本

3、精准监控：≤1%测量精度，提升保护动作准确性

4、空间高效：超薄设计优化柜内空间利用率

5、兼容性强：支持标准导轨安装，适配主流工业控制系统

GRV8-01/02系列单相电压监控型电压继电器产品特点：

1、高精度真有效值测量

- 采用真有效值（True RMS）电压检测技术，在谐波干扰或波形畸变的复杂电

网环境中仍能提供准确的电压数据，测量误差≤1%。

2、灵活的工作模式配置

- 通过面板旋钮可快速设定过压、欠压、窗口（过欠压组合）等保护模式，无需辅

助工具即可完成参数调整，提升操作效率。

3、直观的状态指示系统

- 配备多色LED指示灯，实时显示继电器工作状态（电源、报警、动作）、电压异常

类型及故障类型，便于现场运维人员快速诊断系统状态。

4、紧凑型工业设计

- 超薄机身宽度仅18mm，支持35mm标准DIN导轨安装，有效节省控制柜空间；宽

温度范围设计（-25℃~+55℃），适应严苛工业环境。

GRV8-01/02系列单相电压监控型电压继电器产品特点：

1、关键设备电压保护

- 为电动机、压缩机、变频器等设备提供过压/欠压分级保护，避免电压异常导致的

设备损坏或停机风险。

- 集成于配电柜、控制箱中，实现对生产线核心设备的主动防护。

2、智能电源管理系统

- 自动监控主备电源电压状态，当主电源异常时触发继电器动作，无缝切换至备用电

源供电，保障关键负载持续运行。

- 适用于数据中心、医疗设施、消防系统等对供电连续性要求严格的场所。

3、能源管理辅助单元

- 配合能源管理系统，实时反馈电网电压质量数据，为能效优化与故障预判提供依

据。

GRV8-01/02系列单相电压监控型电压继电器技术参数：

功能

电源端子(监控端)

额定电源电压

额定电源频率

额定绝缘电压

额定冲击耐受电压

滞后值

电源指示灯

动作延时时间

电压测量误差

上电延时时间

旋钮设定精度

复位时间

温度波动误差

1组转换触点

:Ith:10A;AC-15:Ue/le:250V/2.5A

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

接线能力

外形尺寸

重量

符合标准

设定注意事项：

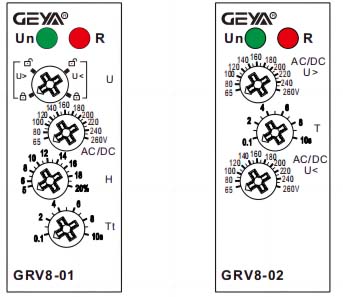

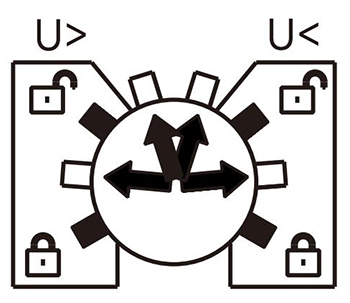

GRV8-01的错误设定

GRV8-02的错误设定

  图中箭头所指位置为错误的设定位

  置，错误设定时，红灯和绿灯同时闪

  烁。更改为正确设定后需断电重新启

  动。

  通电后如果更改工作模式，红灯和

  绿灯同时闪烁，触点保持不变，当设

  定改回原先工作模式，指示灯恢复。

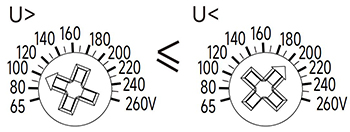

  当欠压设定值大于过压设定值时，

  红灯和绿灯同时闪烁，触点断开。当

  欠压设定值小于过压值时，指示灯和

  触点恢复。

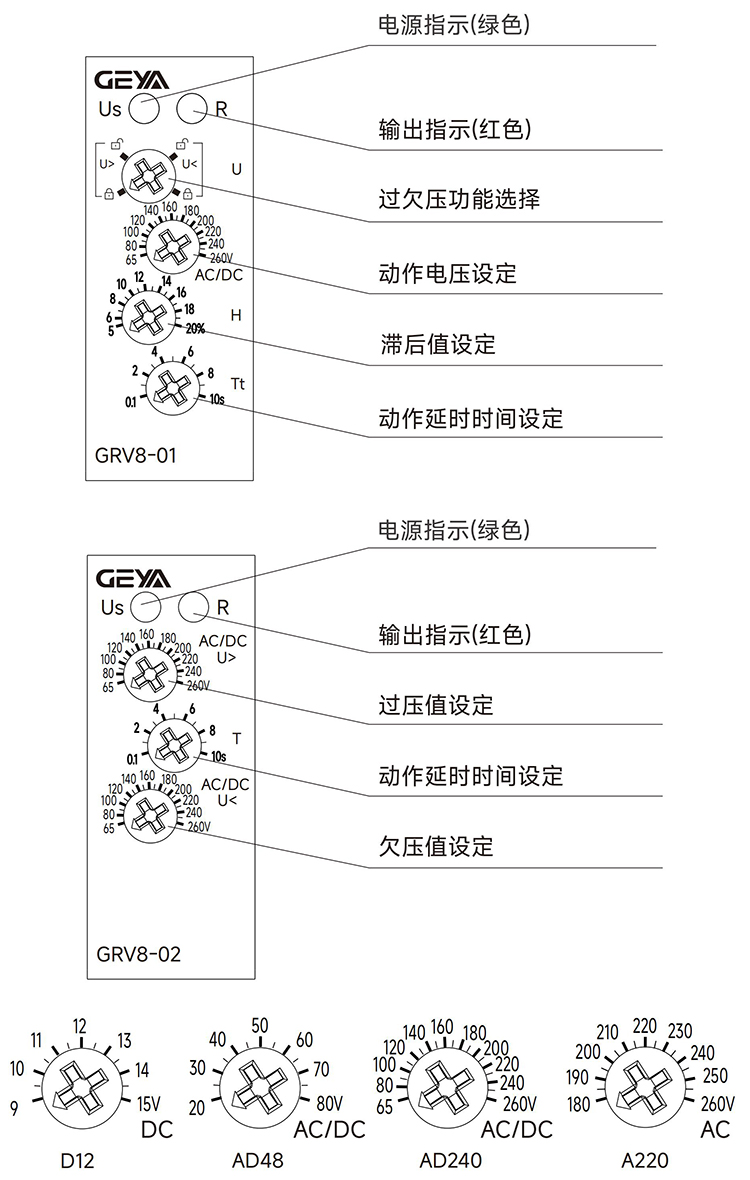

GRV8-01/02系列单相电压监控型电压继电器产品接线：

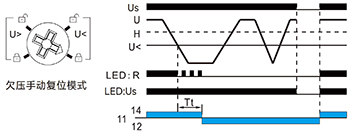

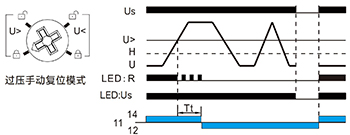

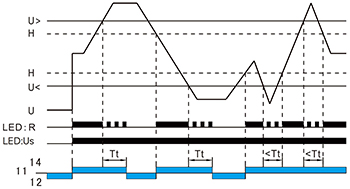

GRV8-01功能图：

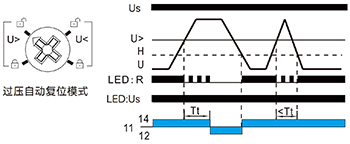

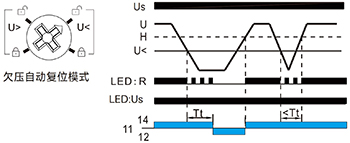

GRV8-02功能图：

U>：过压设定值

U<：欠压设定值

H：滞后值※

U：输入电压

Tt:：动作延时设定时间

※滞后值H示例：

■自动复位模式

 ●过压模式，过压设定为250V，滞后率H设定为10%，则，

过压复位值=250V×（1-10%）=225V。

 ●欠压模式，欠压设定为180V，滞后率H设定为5%，则，

欠压复位值=180V×（1+5%）=189V。

■手动复位模式，H无效，复位需断开输入电源。

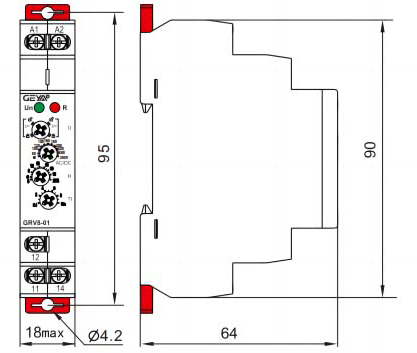

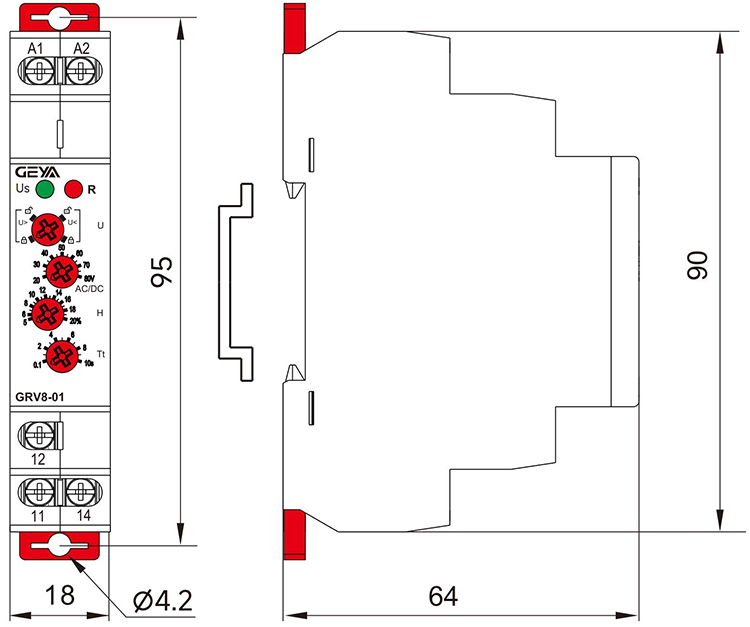

GRV8-01/02系列单相电压监控型电压继电器产品尺寸：
