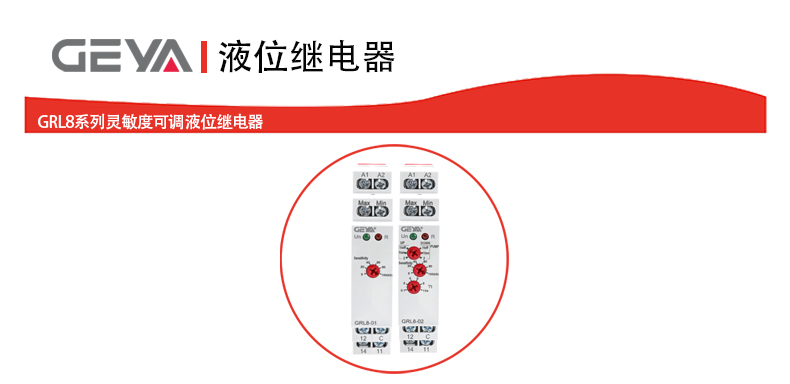

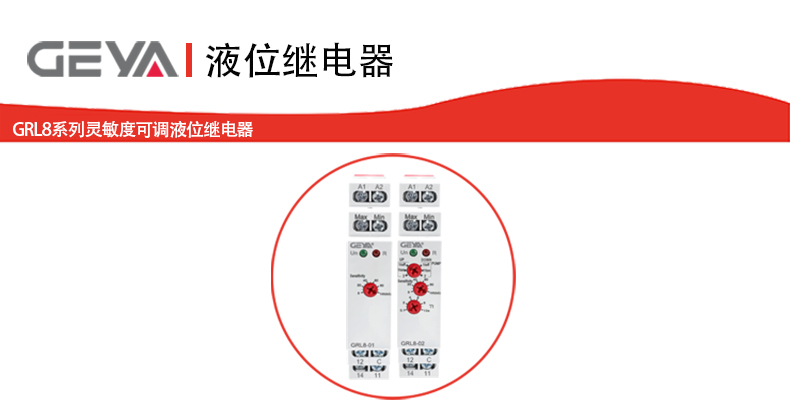

GRL8-01/02系列液位控制型继电器
产品介绍：GRL8-01/02系列是一款专为液位监测设计的智能控制继电器，采用隔离电源技术和模块化结构。其紧凑的18mm宽度机身支持35mm标准卡轨安装，适用于各类液体储运系统的自动化控制场景。
价格：
促销：
{{cuxiaoname}}
GRL8-01/02系列液位控制继电器产品优势： |
1、一机多用：单台设备兼容供/排水双模式，减少备件种类 |
2、抗干扰设计：可调延时功能有效过滤虚假信号，动作可靠性提升 |
3、强兼容性：宽电压输入+宽阻抗范围适配全球主流液位传感器 |
4、维护便捷：模块化插拔设计支持现场快速更换，LED双指示降低故障诊断难度 |
5、安全强化：隔离电源设计防止感应电干扰，符合工业控制安全标准 |
GRL8-01/02系列液位控制继电器产品特点： |
1、双模式灵活配置 - 01型支持2-pole液位控制 - 02型支持2-pole或2-pole液位控制 |
2、工作模式可编程 - 通过拨码开关自由选择排水模式（液位过高触发）或供水模式（液位过低触发） |
3、精密参数调节 - 灵敏度5-100kΩ连续可调，适配不同电导率液体 - 动作延时0.1s-10s可设，有效抑制液面波动干扰 |
4、宽电压兼容设计 - 支持AC/DC 24~240V宽幅输入，隔离电源增强系统安全性 |
5、可视化状态管理 - 双色LED指示灯实时显示供电状态与继电器动作信号 |
6、工业级紧凑结构 - 符合DIN EN 60715标准的35mm导轨安装，18mm超薄宽度节省控制柜空间 |
GRL8-01/02系列液位控制继电器产品应用： |
1、民用供水系统 - 水塔/屋顶水箱的自动补水控制 - 地下室集水井排水泵自动启停 |
2、农业灌溉管理 - 农田蓄水池水位监测 - 温室种植滴灌系统液位保护 |
3、工业流程控制 - 冷却循环水箱液位维持 - 化工储罐高低液位联锁保护 |
4、环保设施监控 - 污水处理厂调节池液位控制 - 雨水回收系统溢流防护 |
5、消防系统保障 - 消防水池水位实时监测与报警联动 |

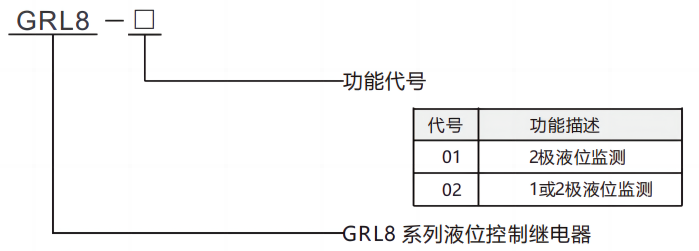

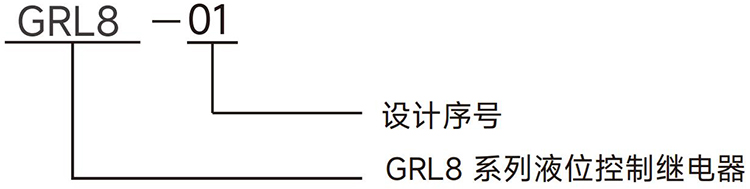

GRL8-01/02系列液位控制继电器型号说明： |
|

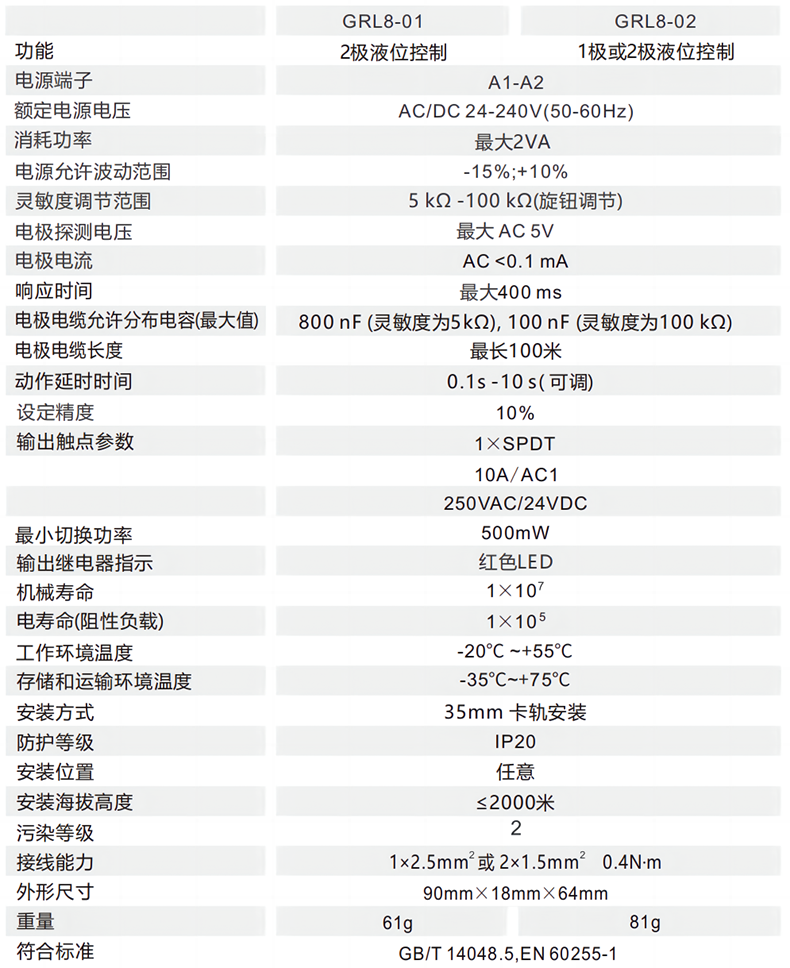

GRL8-01/02系列液位控制继电器技术参数： |
型号 | GRL8-01 | GRL8-02 |
功能 | 2液位控制 | 1或2液位控制 |
电源端子 | A1-A2 | |
额定电源电压 | AC/DC 24-240V(50-60Hz) | |
消耗功率 | 2VA | |
电源允许波动范围 | -15%;+10% | |
灵敏度调节范围 | 5 kΩ-100 kΩ(旋钮调节) | |
电探测电压 | .AC 5V | |
电电流 | AC<0.1 mA | |
响应时间 | 400 ms | |
电电缆允许分布电容(值) | 800 nF(灵敏度为5kΩ),100 nF(灵敏度为100 kΩ) | |
电电缆长度 | 长100米 | |
动作延时时间 | 0.1s-10 s(可调) | |
设定精度 | 10% | |
| 输出触点参数 | 1×SPDT | |
10A/AC1 | ||
250VAC/24VDC | ||
小切换功率 | 500mW | |
输出继电器指示 | 红色LED | |
机械寿命 | 1×10⁷ | |
电寿命(阻性负载) | 1×10⁵ | |
工作环境温度 | -20℃~+55℃ | |
存储和运输环境温度 | -35℃~+75℃ | |
安装方式 | 35mm卡轨安装 | |
防护等级 | IP20 | |
安装位置 | 任意 | |
安装海拔高度 | ≤2000米 | |
污染等级 | 2 | |
接线能力 | 1×2.5mm²或2×1.5mm² 0.8N ·m | |
外形尺寸 | 90mm×18mm×64mm | |
重量 | 70g | 72g |
符合标准 | EN 60255-1,IEC60947-5-1,GB/T14048.5 | |

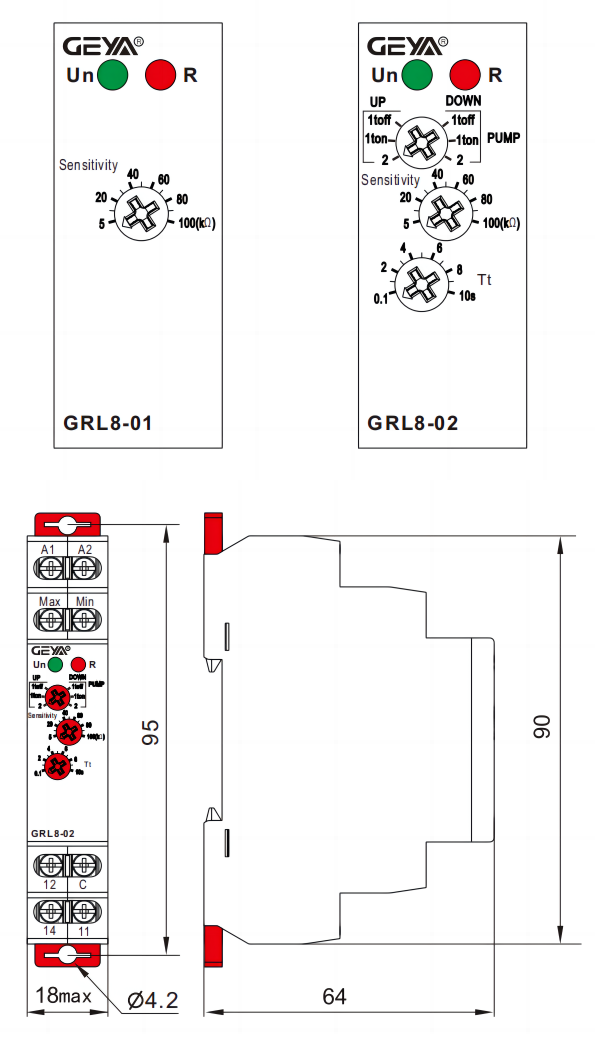

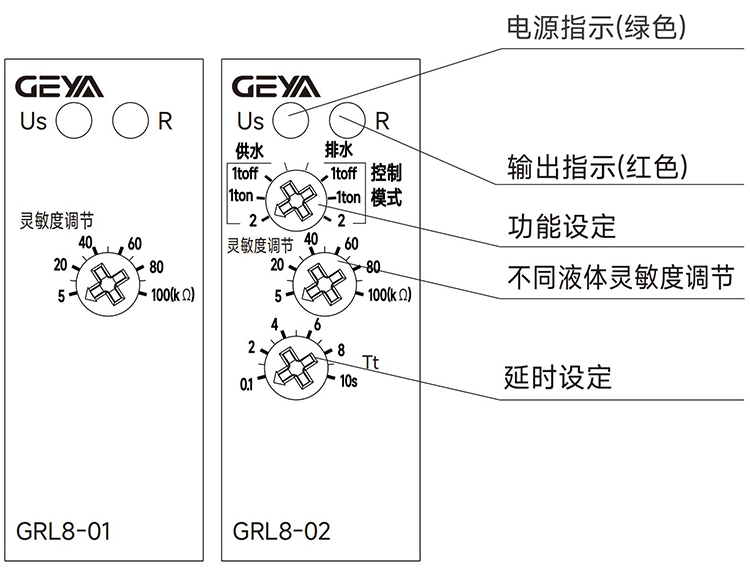

GRL8-01/02系列液位控制继电器产品面板： |
|

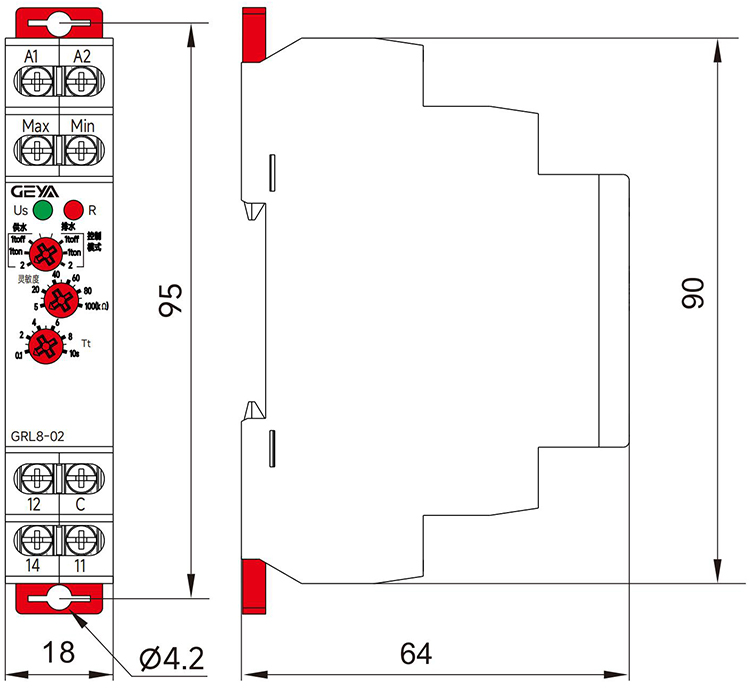

GRL8-01/02系列液位控制继电器产品尺寸： |
|

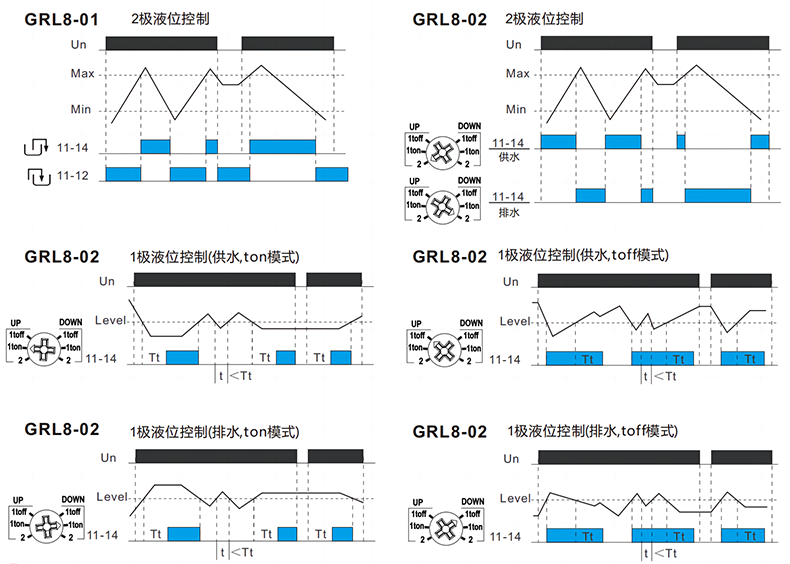

GRL8-01/02系列液位控制继电器产品功能： | |

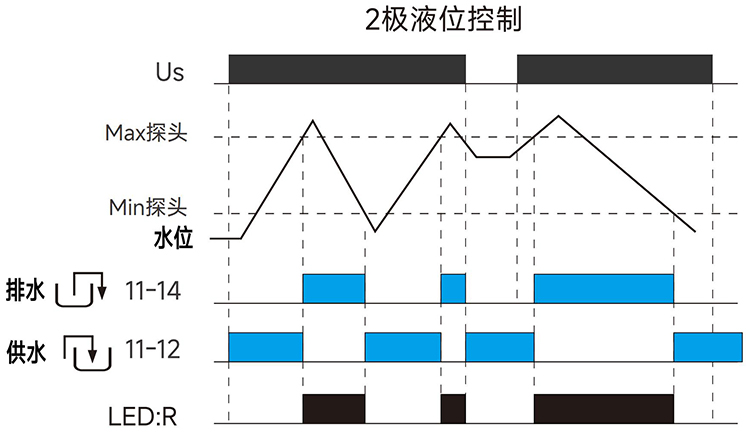

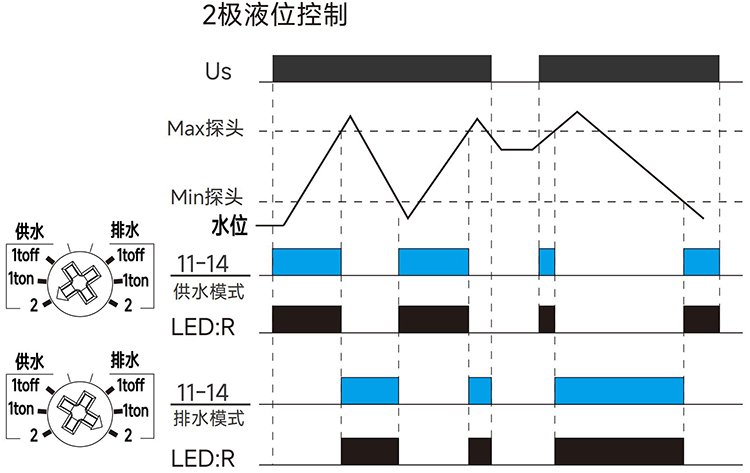

GRL8-01产品功能图： | |
| |
GRL8-02产品功能图： | |
| |

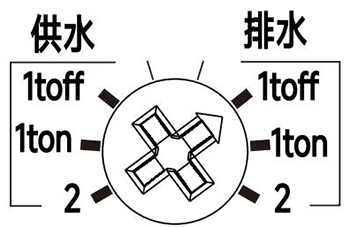

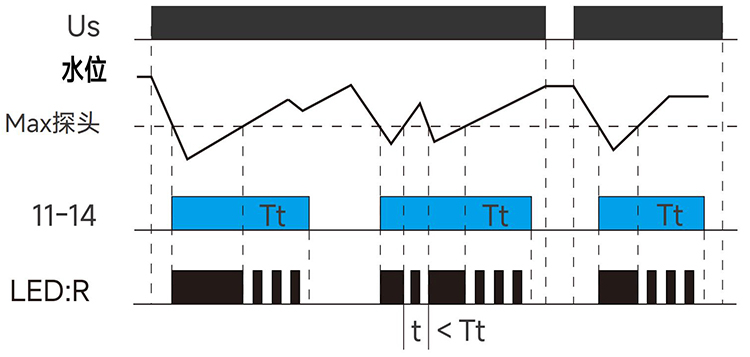

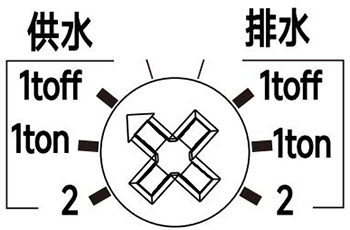

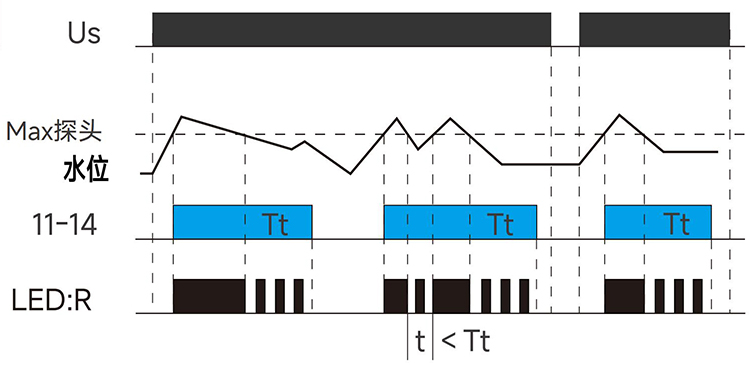

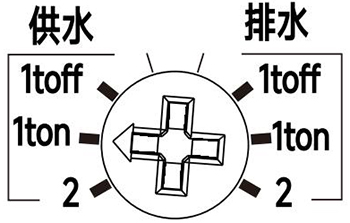

| 1液位控制(供水,ton模式) |
| |

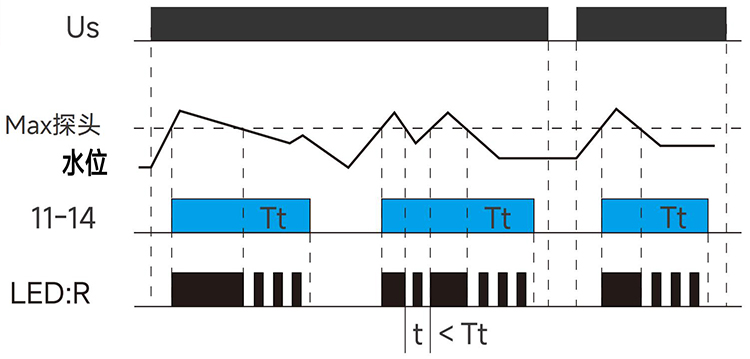

| 1液位控制(供水,toff模式) |
| |

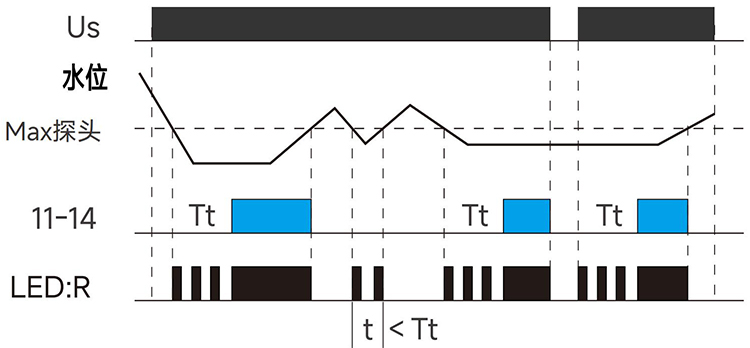

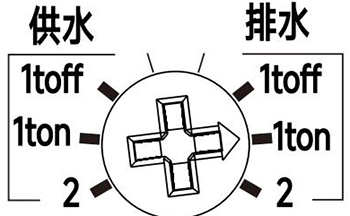

| 1液位控制(排水,ton模式) |
| |
| 1液位控制(排水,toff模式) |
| |

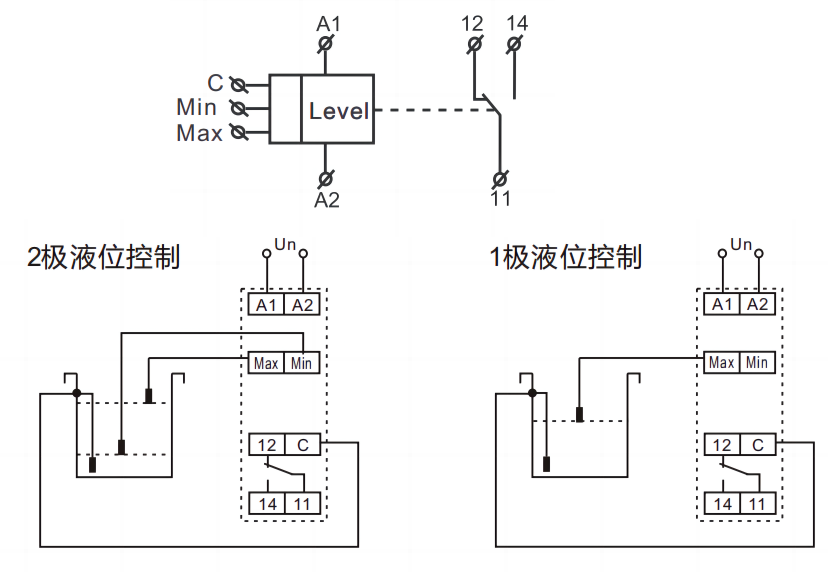

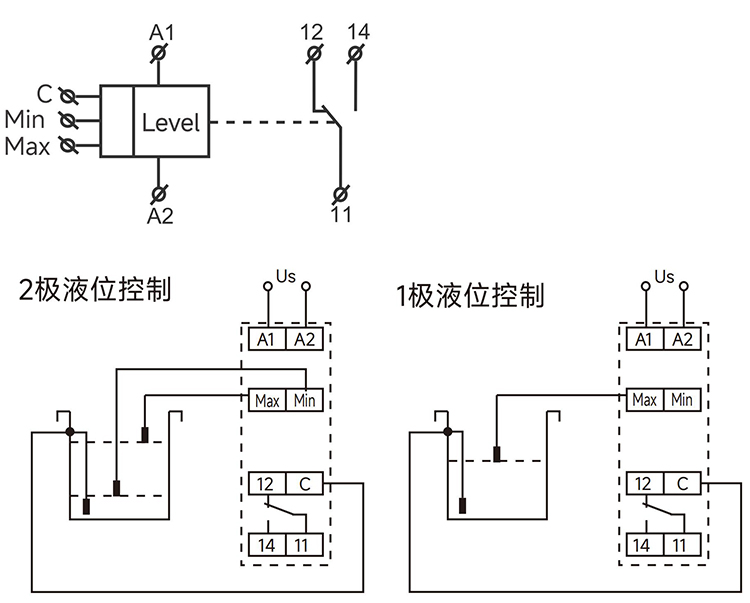

GRL8-01/02系列液位控制继电器产品接线： | |
| |
