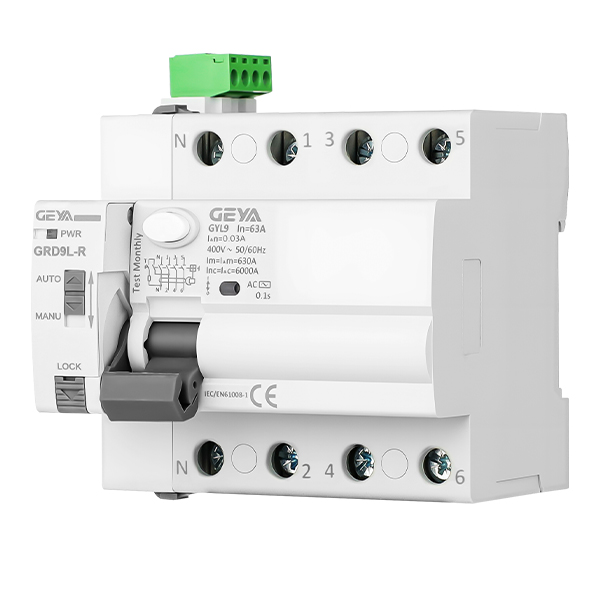

一、为什么选择GRD9L-R型自动重合闸？

GRD9L-R型自动重合闸具有适配性强、运行稳定等特点，以提升供电可靠性为核心，可有效解决线路跳闸后人工合闸的烦琐痛

点，大幅降低运维成本；同时配备多重安全防护机制与灵活操作模式，能够精准满足智能电网用户端、农网改造、分布式电源并网侧

等不同场景的用电安全需求，性价比优势。

1.  省心高效：针对电力系统中雷击、风害等常见诱因引发的瞬时性故障，断路器/漏保开关跳闸后可自动完成重合闸操作，无需

人工现场干预，既减少人工维护成本，又大幅提升故障处置效率；同时可精准区分永久性故障，避免无效重合，进一步保障供电可靠

性。

2.  安全可靠：内置机械与电子双锁保护功能，检修期间可有效锁止合闸操作，从源头规避误操作风险；配备完善的故障报警机

制，若15分钟内连续合闸失败，将通过辅助触头及时发出报警信号，精准提示永久性故障，降低线路安全隐患。

3.  适配性广：可通过更换手柄适配不同规格的断路器、漏保开关，支持搭配多种辅助配件，且兼容交流、直流多种额定电压，广

泛适配智能电网、农网改造、分布式电源并网侧等多类用电场景，兼顾民用与工业领域的多样化需求。

4.  耐用易安装：产品机械寿命可达10000次，电寿命4000次，损耗低、耐用性强；采用Din rail EN/IEC 60715标准导轨安装方

式，安装位置灵活，操作机构仅18mm宽度，可有效节省安装空间，适配各类配电柜体的安装需求。

5.  状态清晰：配备红绿双色LED指示灯，可实时显示设备上电、跳闸、重合延时等工作状态，状态直观、一目了然，无需专业人

员，普通运维人员即可快速判断设备运行情况，排查基础运行问题。

二、GRD9L-R型自动重合闸的特点

1.  重合闸可控：内置3次重合闸设计，契合行业主流标准，重合时间按预设程序执行（次10秒、第二次60秒、第三次300秒）；

若合闸成功后15分钟内无再次跳闸，重合次数将自动清零，可精准适配瞬时性与永久性故障的处置需求，提升供电连续性。

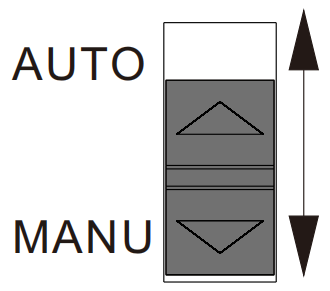

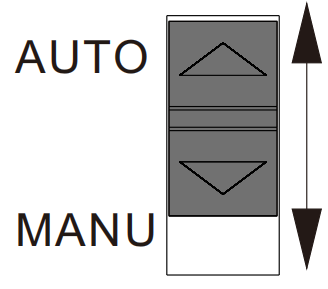

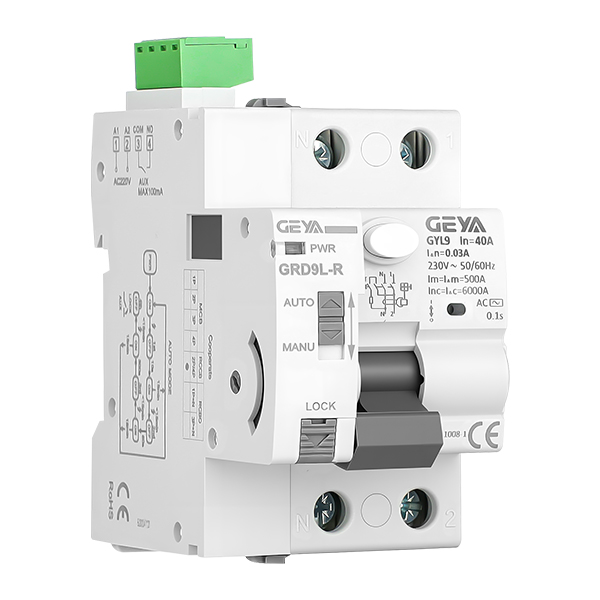

2.  操作模式灵活：配备手动/自动双向选择开关，AUTO模式下自动重合闸功能正常启用，满足无人值守场景需求；MANU模式

下自动重合功能关闭，跳闸后需手动合闸并清零重合次数，兼顾自动运维与手动管控的双重需求。

3.  低耗稳定：产品待机功耗低，直流待机功耗仅1W、交流待机功耗1VA，动作功耗可控；电压波动适应范围达±10%，可稳定

适应不同电压环境，保障设备长期稳定运行。

4.  环境适应性强：工作环境温度范围为-20°C至+55°C，存储运输温度范围为-35°C至+75°C，可适应高温、低温等多种恶劣环

境，防护等级达IP20，能应对各类复杂工况。

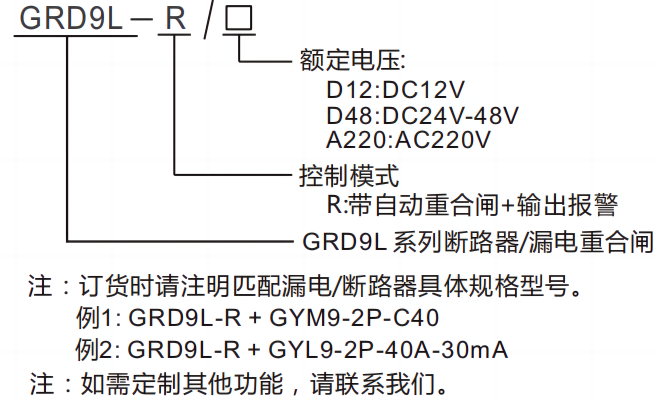

5.  可定制化：支持根据实际需求，定制重合闸次数、延时时间等核心功能，订货时只需注明匹配的断路器/漏保开关规格，即可

实现精准适配，满足不同场景的个性化需求。

三、GRD9L-R型自动重合闸的应用

1.  电网终端线路：广泛应用于各类电网终端线路、农网改造线路及智能电网用户端，可自动处理线路瞬时性跳闸故障，精准区

分永久性故障，有效提升供电可靠性，减少停电损失，契合电力系统反事故措施要求。

2.  无人值守场景：适配无人值守移动电话基站等场景，无需人工现场合闸，可自动恢复供电，保障基站持续稳定运行，大幅降

低运维成本，高效解决无人场景人工合闸的痛点。

3.  民用及商用设备：可配套电梯、空调等民用、商用设备使用，能有效避免设备因意外跳闸停机，保障设备正常运行，减少因

停机造成的故障损失，提升设备运行稳定性。

4.  智能场景：适用于智能家居、智慧工厂及智能电网用户端，契合智能化运维需求，可实现线路故障自动处置，精准区分瞬时

性与永久性故障，既提升场景智能化水平，又保障供电稳定性，适配分布式电源并网侧应用需求。

5.  新能源领域：可配套新能源汽车充电桩、分布式电源并网侧使用，能有效保障充电桩及分布式电源供电稳定，避免因跳闸导

致充电中断或供电异常，提升充电体验与分布式电源并网可靠性。

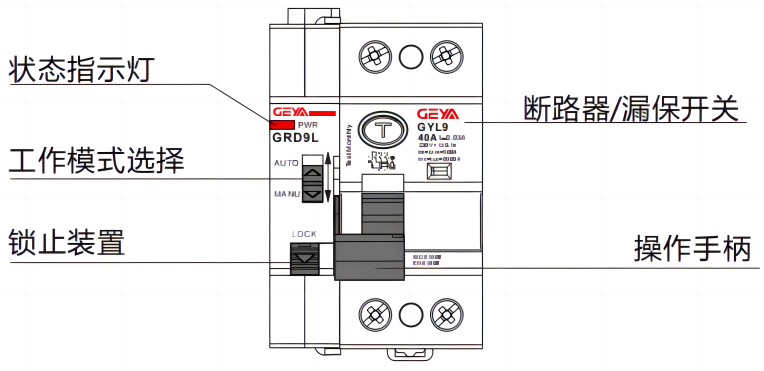

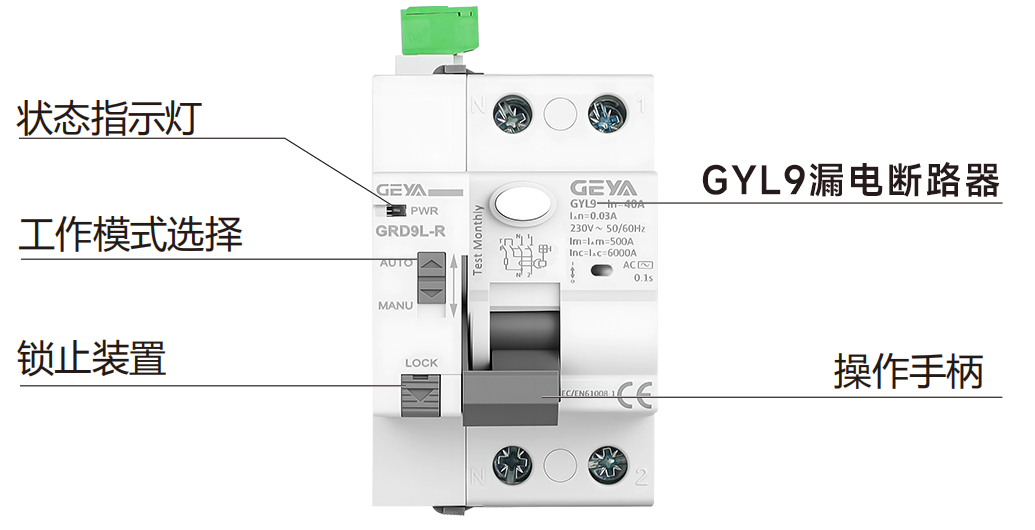

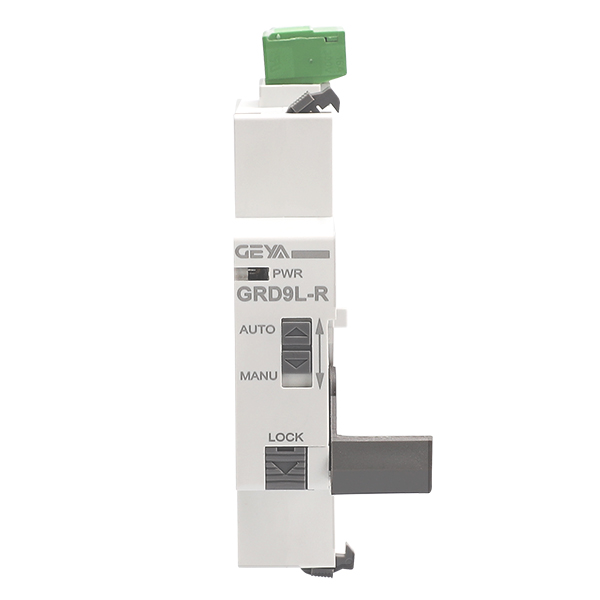

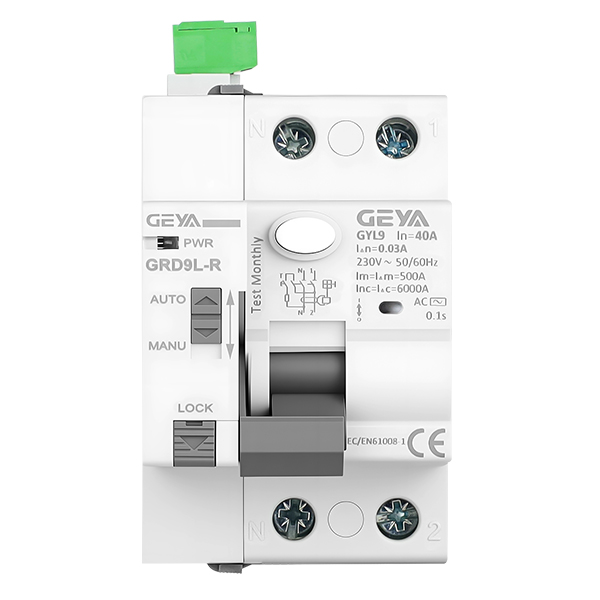

四、GRD9L-R型自动重合闸产品面板

五、GRD9L-R型自动重合闸技术参数

六、GRD9L-R型自动重合闸尺寸与安装

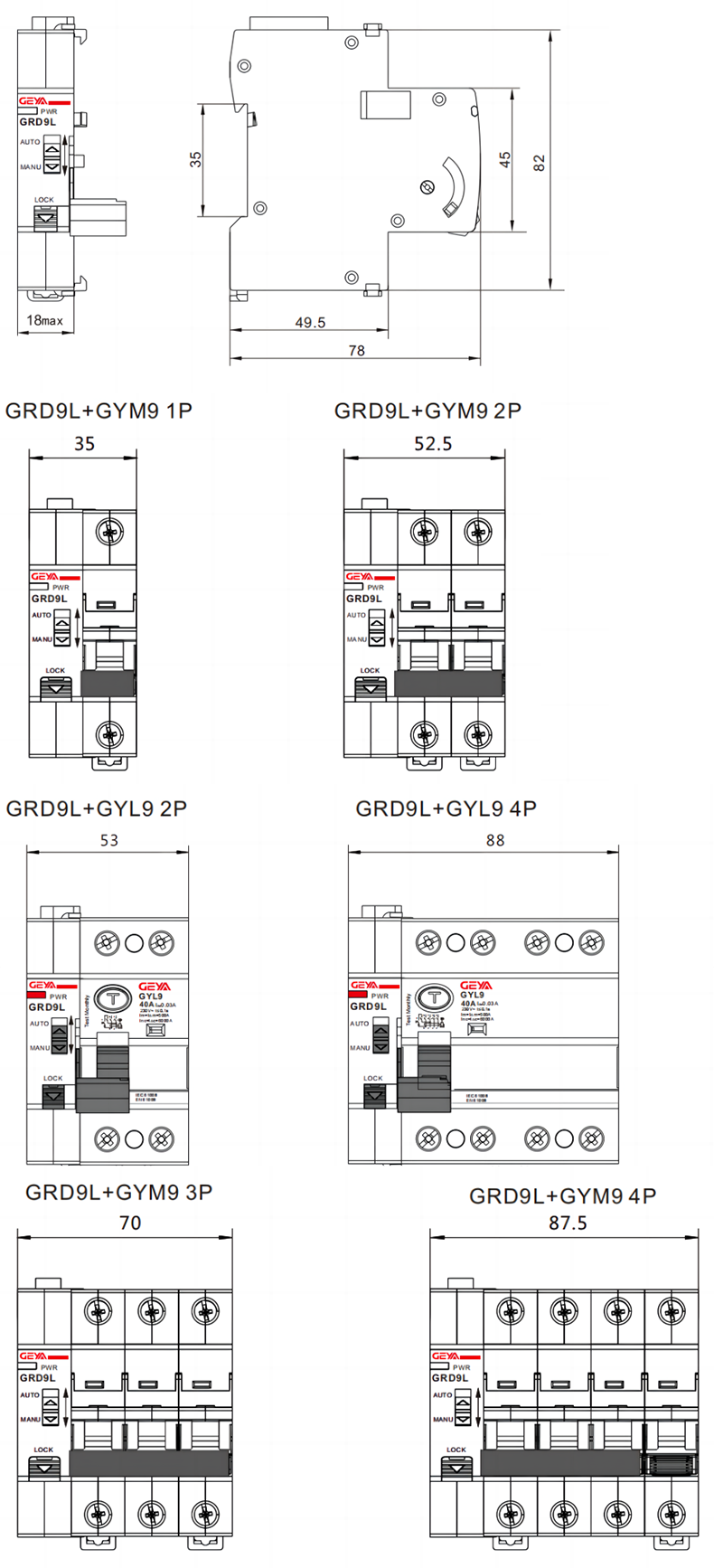

（一）产品尺寸

1、重合闸尺寸

2、搭配RCCB尺寸

3、搭配MCB尺寸

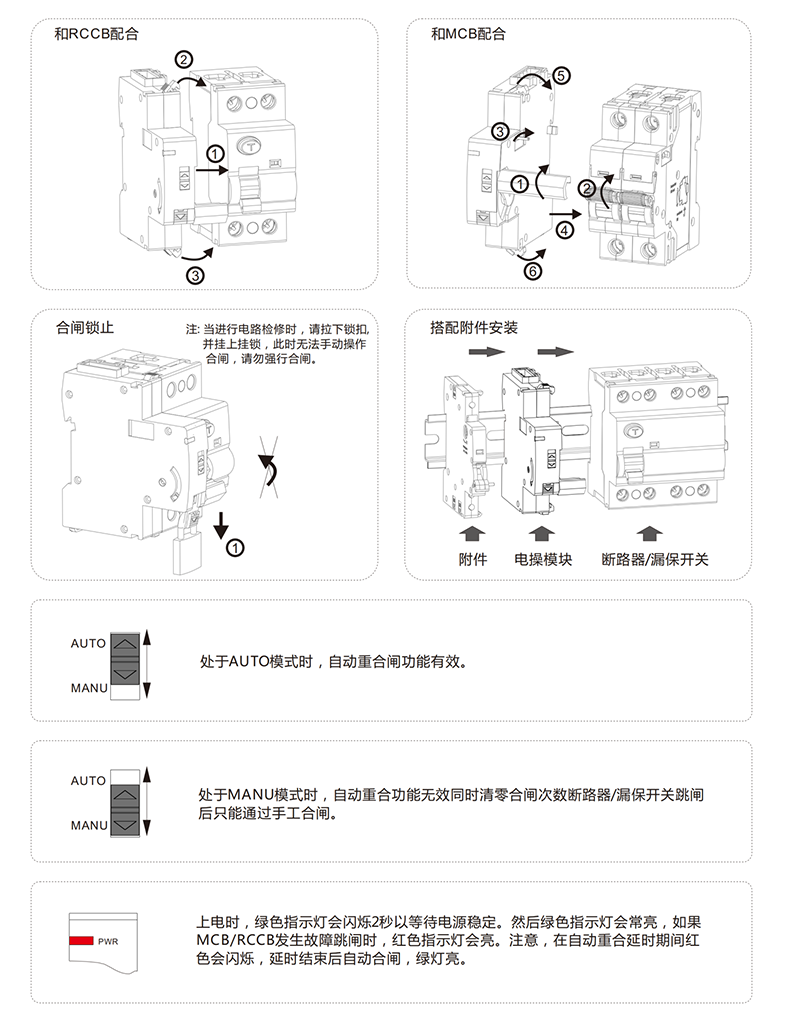

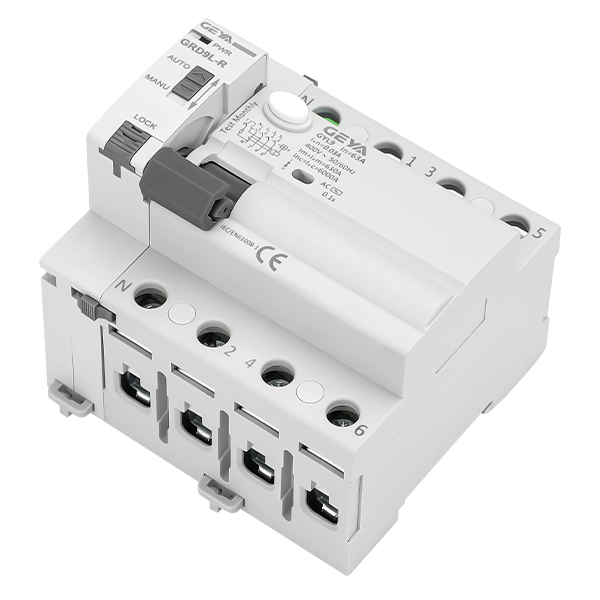

（二）搭配RCCB安装

（三）搭配MCB安装

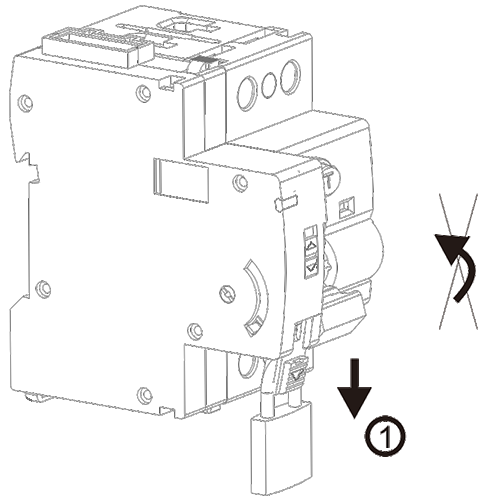

（四）合闸锁止

注: 当进行电路检修时，请拉下锁扣,并挂上挂锁，此时无法手动操作合闸，请勿强行合闸。

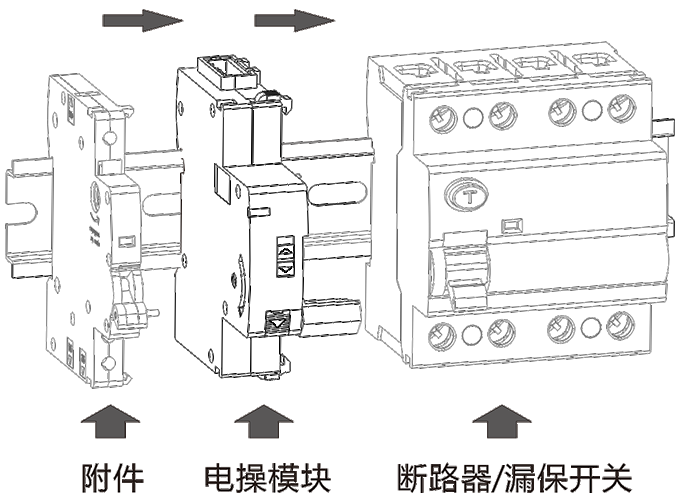

（五）搭配附件安装

（六）注意事项

七、GRD9L-R型自动重合闸产品接线

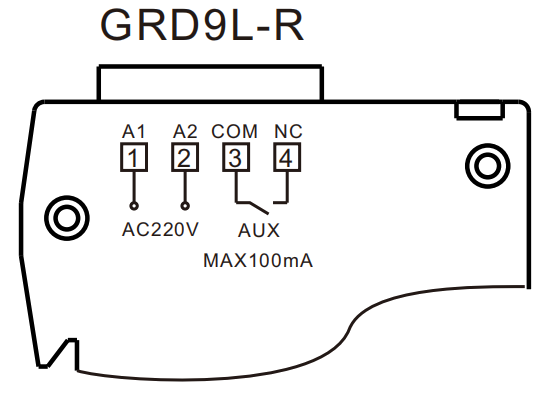

（一）产品接线

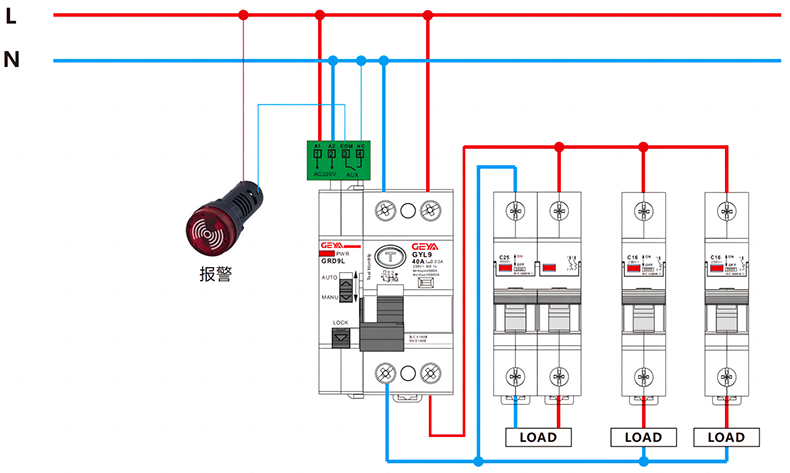

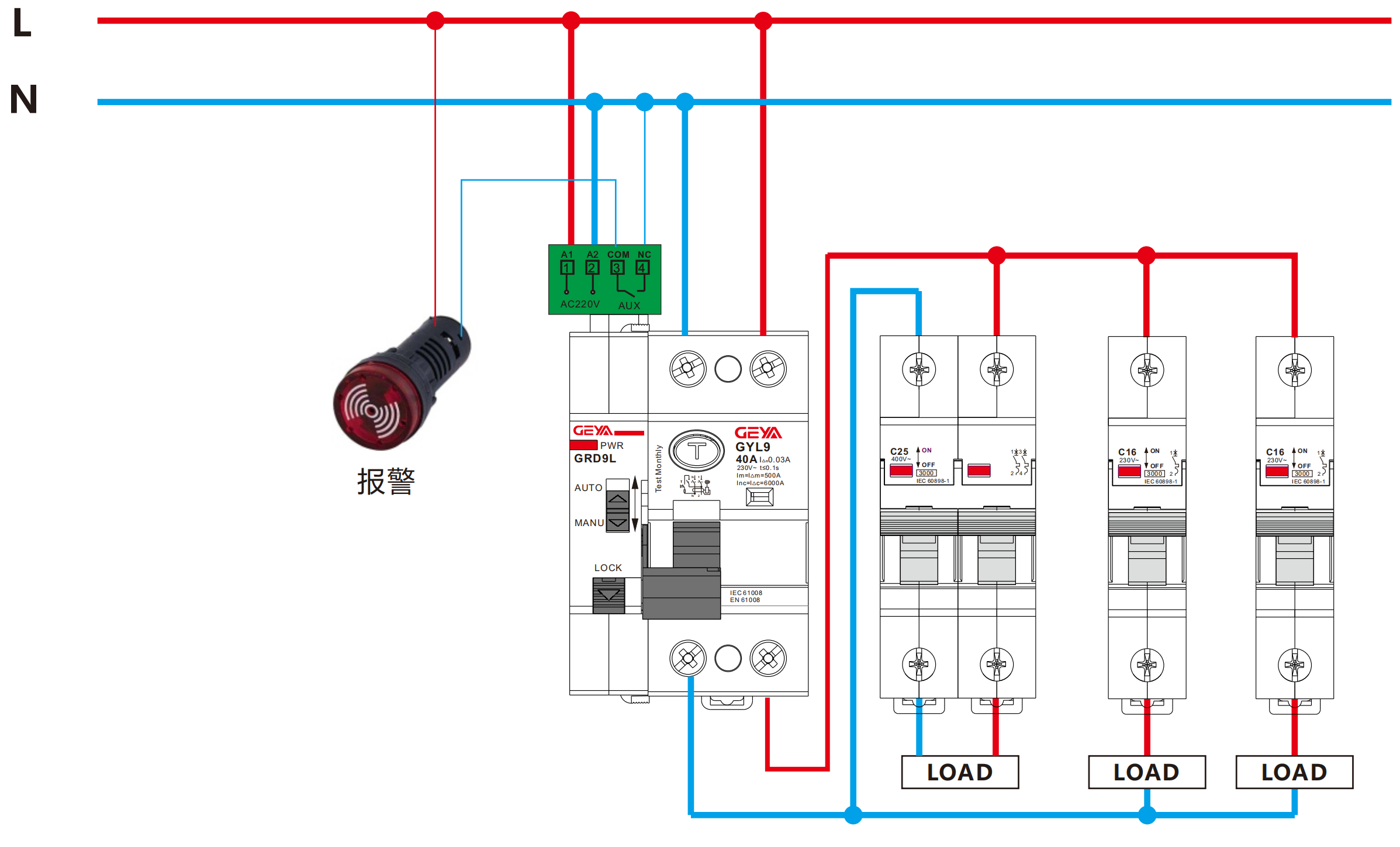

（二）接线示例

八、GRD9L-R型自动重合闸产品功能图

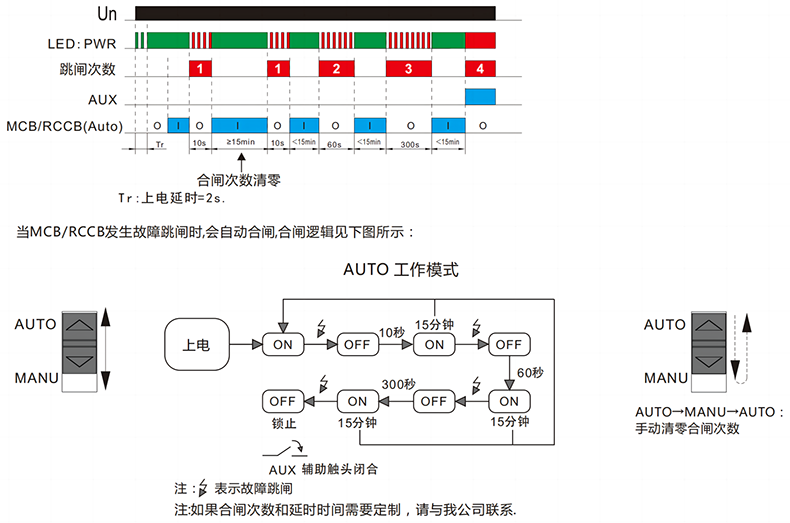

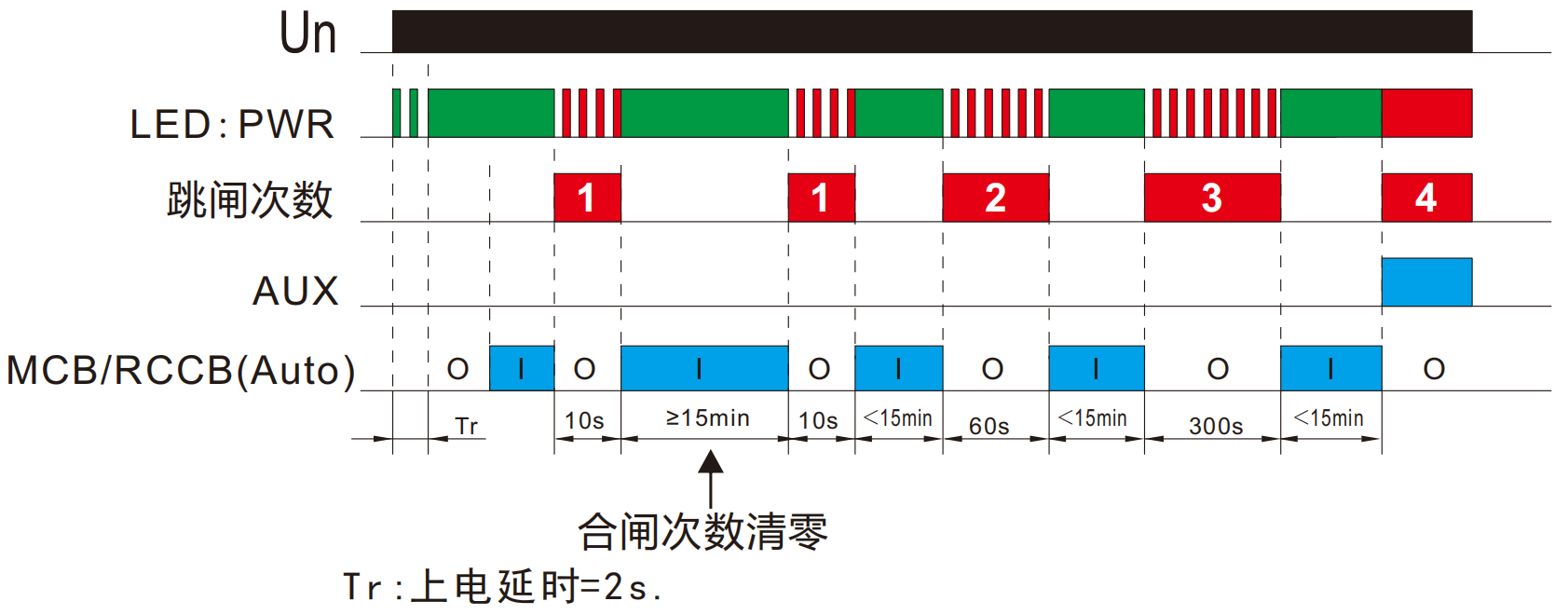

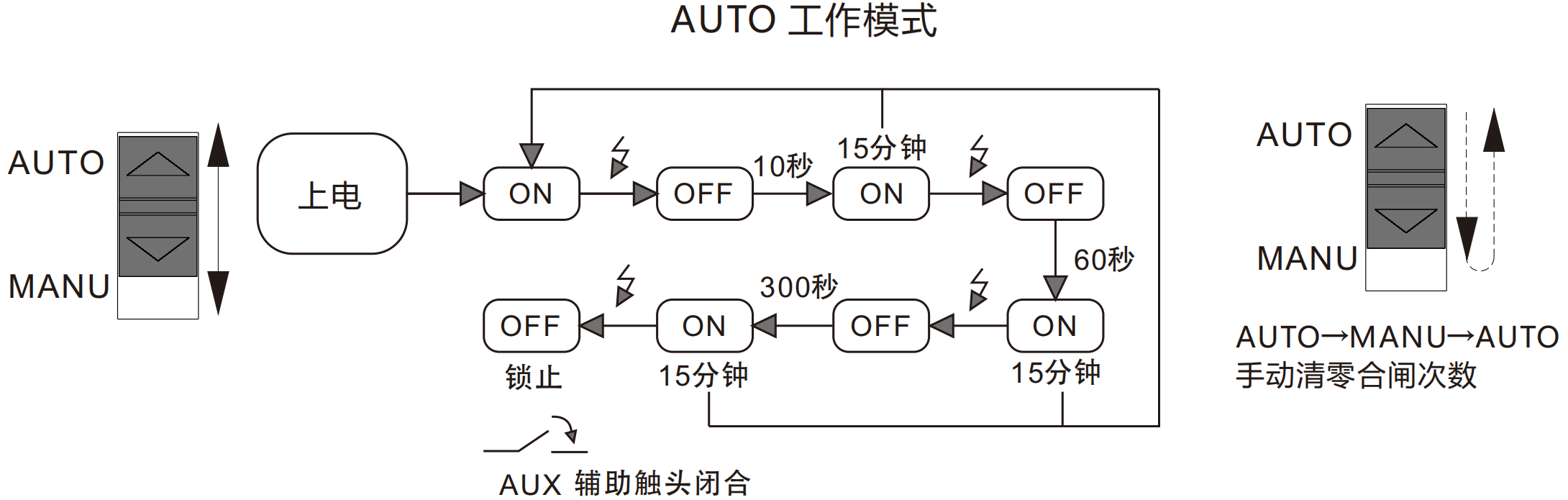

当MCB/RCCB发生故障跳闸时,会自动合闸,合闸逻辑见下图所示：

注：

1、表示故障跳闸

2、如果合闸次数和延时时间需要定制，请与我公司联系.
