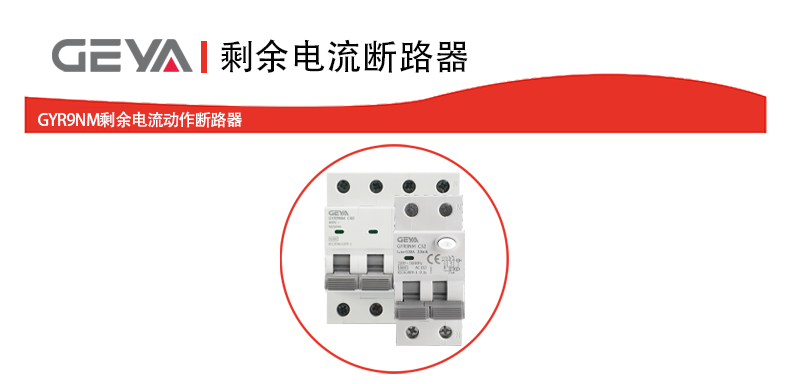

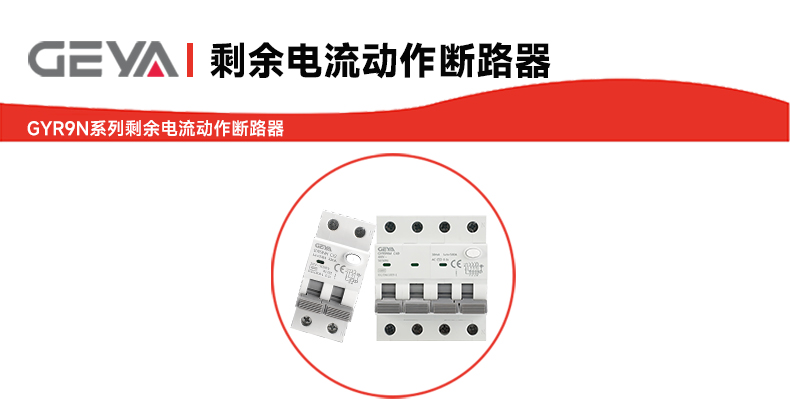

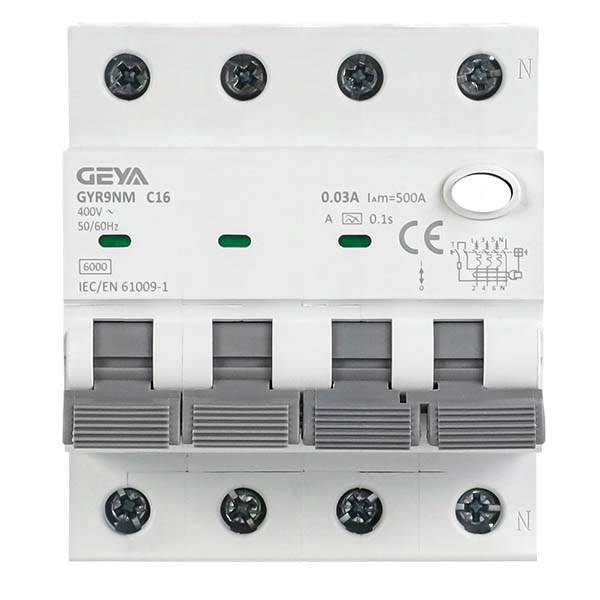

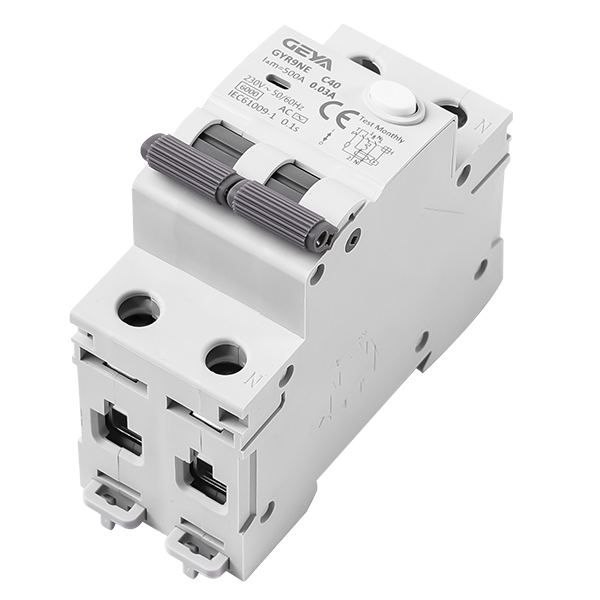

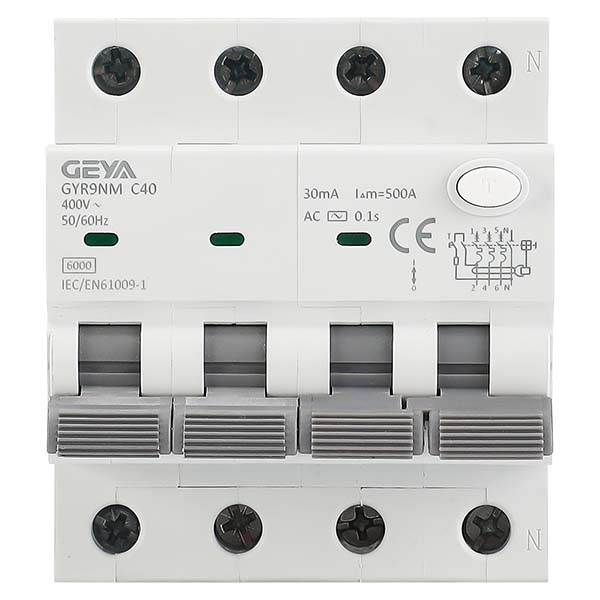

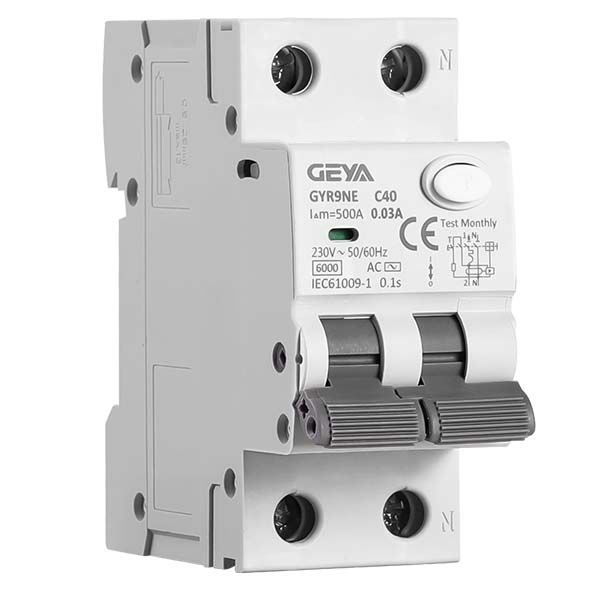

GYR9N系列剩余电流动作断路器（RCBO）

GYR9N系列剩余电流动作断路器（RCBO）将漏电、过载与短路保护集成于一体，

能在触电或故障发生的短时间内切断电源，从源头杜绝安全隐患。产品配备清晰的漏

电故障指示，提升了后期排查与维护的便捷性；同时拥有高达25mm²的大接线容

量和丰富的规格组合（多种脱扣曲线、漏电类型及数），能够灵活适配从家庭住宅到

工业商业的不同场景需求。此外，其20000次的机械寿命与符合RoHS 2.0的环保标准，

了产品在长期使用中的可靠性与安全性，是构建安全、高效配电系统的理想选择，

实现对人员和设备的用电安全防护。

GYR9N系列剩余电流动作断路器（RCBO）产品优势：

1、防护：集成过载、短路和漏电保护功能，提供一体化的安全解决方案。

2、高安全性：能在短时间内响应漏电故障，有效降低触电风险，保护人员与设备

3、广泛适用性：适用于工业、商业、高层建筑及 residential 等多种应用场景。

4、质量可靠：依据标准设计，机械寿命长达20,000次，电气寿命4,000次，长期稳

定运行。

5、环保合规：产品符合RoHS 2.0环保指令，安全环保。

GYR9N系列剩余电流动作断路器（RCBO）产品特点：

一、漏电故障指示：具备清晰的漏电故障指示功能，方便快速排查线路问题，缩短维护

时间。

二、大接线容量：接线能力达1-25mm²，满足不同线径的接线需求，安装灵活便捷。

三、多种脱扣特性：提供B型、C型、D型脱扣曲线，可根据不同负载特性进行选择。

四、规格齐全：

1、额定电流：覆盖6A、10A、16A、20A、25A、32A、40A。

2、规格：提供1P+N和3P+N规格。

3、剩余动作电流：可选0.03A、0.1A、0.3A，适应不同漏电保护要求。

4、剩余电流类型：具备A型和AC型，可针对不同类型漏电电流提供保护。

五、高性能指标：

1、额定限值短路电流：高达6000A，在故障条件下具备足够的分断能力。

2、额定剩余短路电流：同样高达6000A，保障漏电状态下的短路安全。

3、额定绝缘电压：500V；额定冲击耐受电压：4kV，电气绝缘性能良好。

4、安装便捷：防护等级为IP20，适合室内配电箱安装；接线端子额定扭矩为2.0N·m，

便于标准化操作。

GYR9N系列剩余电流动作断路器（RCBO）产品应用：

GYR9N系列RCBO凭借其的保护功能和可靠的性能，可广泛应用于以下场合：

1、工业领域：为工厂、车间的动力及照明线路提供漏电、过载和短路保护。

2、商业建筑：适用于商场、办公楼、酒店等场所的配电系统，保障用电安全。

3、高层建筑：用于住宅、公寓等楼宇的终端配电箱，提供家庭用电的末端保护。

4、民用住宅：作为家庭入户配电箱的关键保护元件，有效防止电气火灾和触电事故。

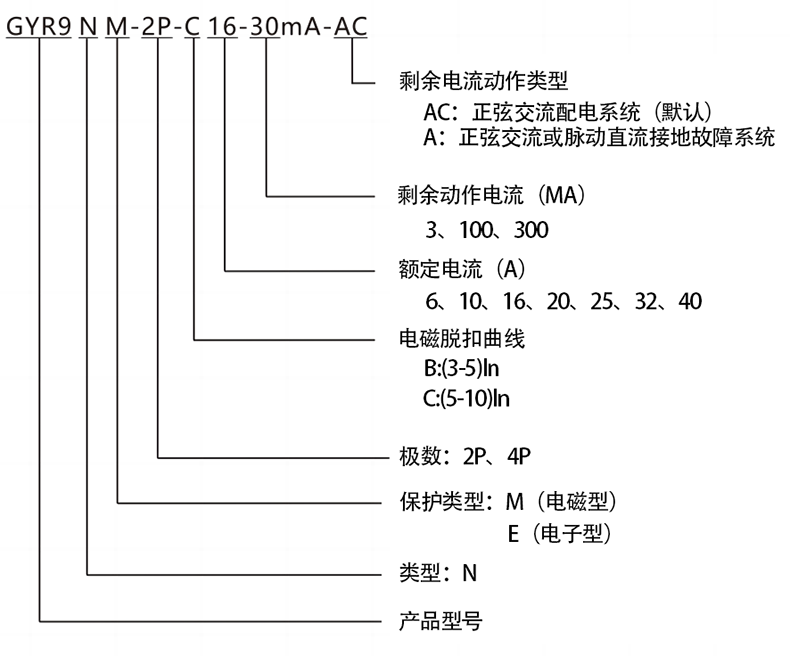

GYR9

产品型号

剩余电流动作断路器

RCBO

M:电磁式

E：电子式

GYR9N系列剩余电流动作断路器（RCBO）技术参数：

1.额定电压(Un)：230/240V 、240/415V

2.额定电流(In)：6A 、10A 、16A 、20A 、25A 、32A 、40A

3.额定绝缘电压(Ui)：500V

4.额定冲击耐受电压(Uimp)：4kV

5.额定剩余动作电流(I△n)：0.03A 、0.1A 、0.3A

6.规格：1P+N 、3P+N

7.剩余电流动作类型：A型 、AC型

8.工作频率：50/60Hz

9.额定限制短路电流(Inc)：6000A

10.额定剩余短路电流(I△c)：6000A

11.额定接通分断能力(Im)：500A

12.额定剩余接通分断能力(l△m)：500A

13.紧固力矩:2.0N·m

14.防护等级:IP20

15.脱扣曲线：B 、C 、D

16.机械寿命:20000次

17.电气寿命:4000次

GYR9N系列剩余电流动作断路器（RCBO）剩余电流分断时间：
