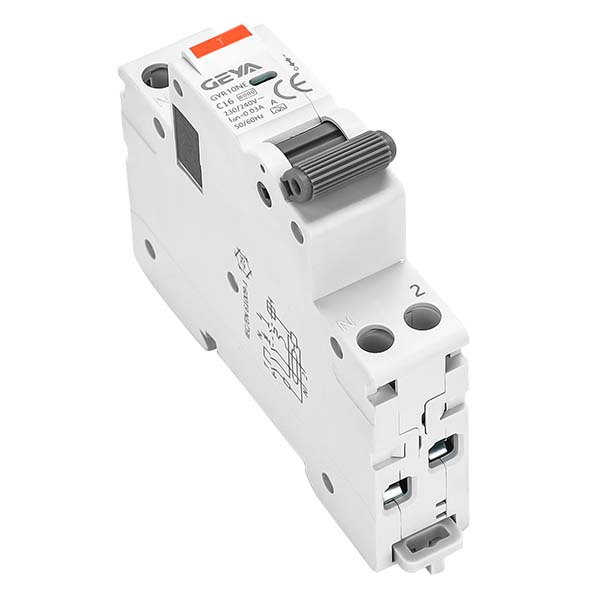

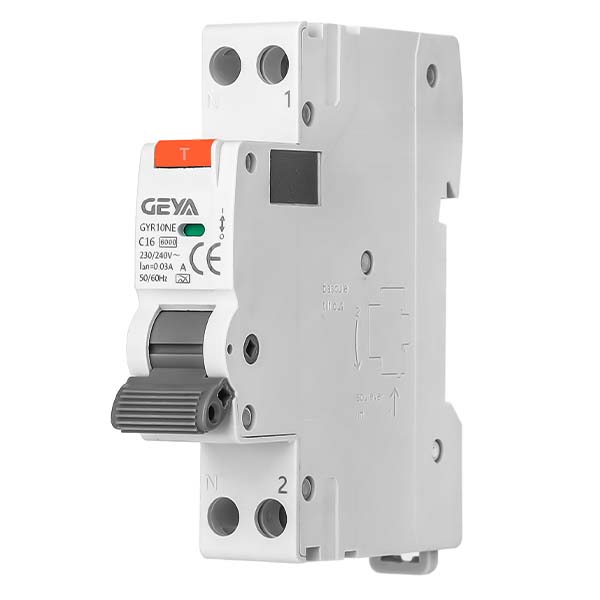

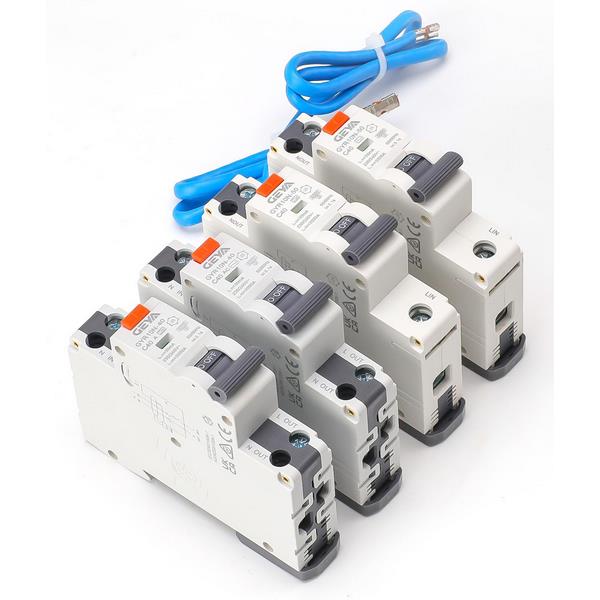

GYR10NE型剩余电流动作断路器（RCBO）

GYR10NE型剩余电流动作断路器（RCBO）适用于交流50/60Hz、额定电压230/

240V、额定电流至40A的终端配电线路。该产品集剩余电流（漏电）保护与线路过载、

短路保护功能于一体。当发生人身触电或电网泄漏电流超过设定值时，断路器能在

短时间内迅速切断故障电源，有效保障人身安全及用电设备的安全运行。同时，它也

可用于线路的过载与短路保护，以及在正常情况下作为线路不频繁通断的操作开关。

GYR10NE型剩余电流动作断路器（RCBO）产品优势：

1、一体化双重保护：集漏电保护（触电、剩余电流）与过载、短路保护于一身，一台设

备即可替代传统“断路器+漏电附件”的组合，安装更便捷，故障点更少。

2、安全优先设计：的“N线先接通后断开”设计，在接通电路时零线优先接

入，有效降低操作过电压及电弧风险，提升操作安全性。

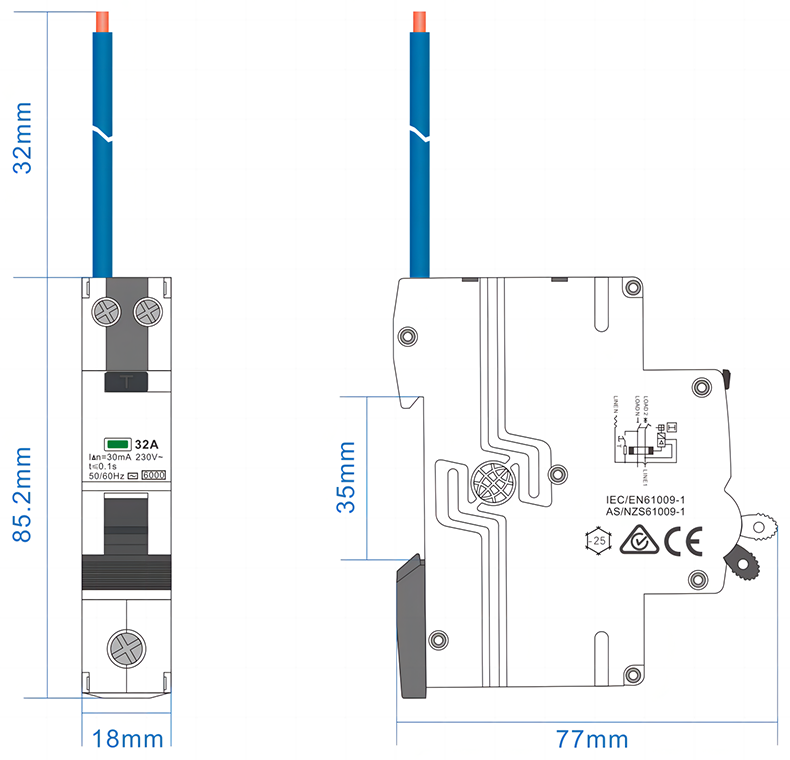

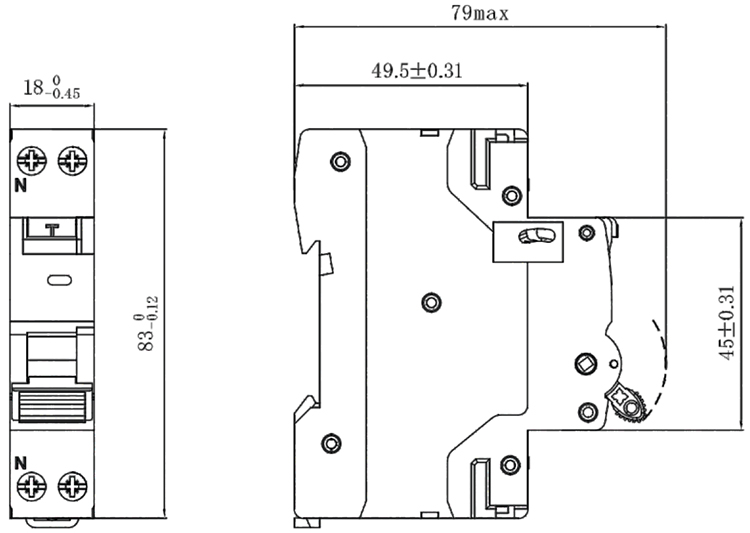

3、模块化紧凑结构：18mm超薄宽度（1P+N模数），体积小、结构紧凑，能够节

省配电箱导轨空间，特别适合空间有限的改造项目或精密控制柜。

4、清晰的指示与操作：

- 触点位置指示：提供直观的触点状态，方便运维人员判断电路状态，提升维护安全

性。

- 人体工学手柄：手柄带有防滑条设计，手感舒适，分合闸操作明确省力。

5、环保与耐用：符合RoHS 2.0环保标准，材料绿色无害；同时拥有IP20防护等级，有

效防止手指或固体异物接触内部带电部件。

GYR10NE型剩余电流动作断路器（RCBO）产品特点：

1、规格参数：额定电流覆盖6A至40A，提供B型、C型两种脱扣曲线，适配不同类型负

载。

2、漏电保护：提供A型、AC型两种剩余电流动作类型，额定剩余动作电流可选30mA、

100mA、300mA，满足不同场所对漏电保护的灵敏度要求。

3、接线能力：接线端子容量达0.5mm²至16mm²，适用多种规格导线，满足不同负载需

求。

4、电气性能：

- 额定限制短路能力（Inc）高达6000A。

- 额定冲击耐受电压（Uimp）为4kV，绝缘电压（Ui）为500V，电气间隙与爬电距

离设计合理，运行可靠。

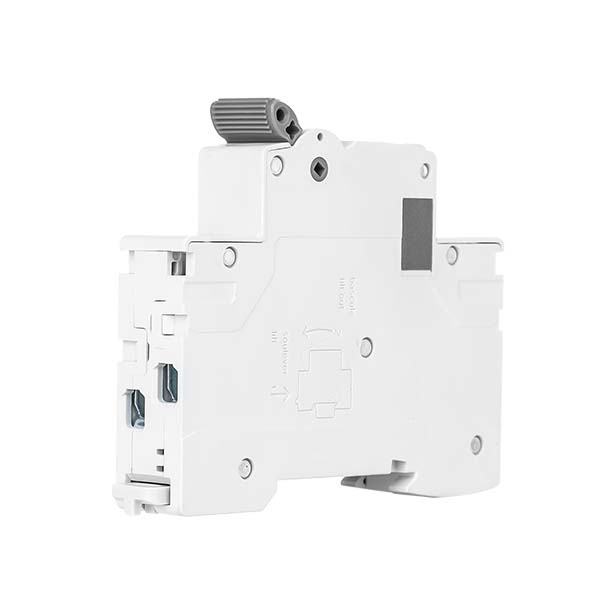

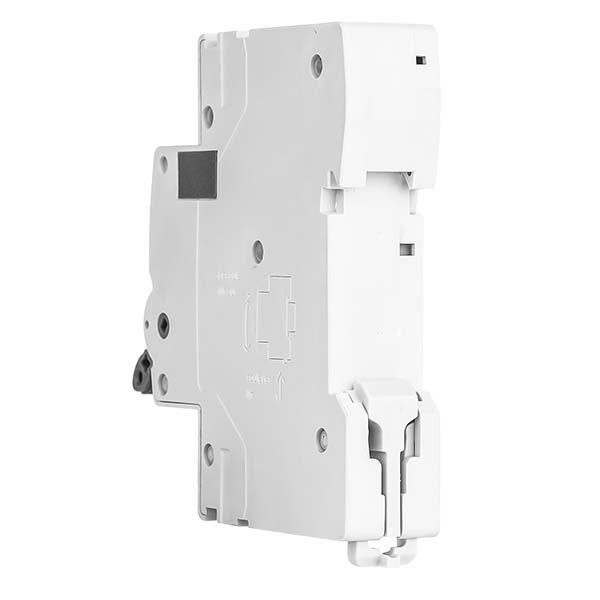

5、标准安装：适用于TH35-7.5型标准导轨安装，拆装维护方便。

GYR10NE型剩余电流动作断路器（RCBO）产品应用：

GYR10NE型剩余电流动作断路器广泛应用于各种需要末端漏电与过载保护的场合，包括

但不限于：

1、民用住宅：家庭户内配电箱，保护插座回路、照明回路及大功率电器回路。

2、商业场所：小型商铺、办公室、商场照明及插座系统。

3、公共建筑：学校、医院、酒店等人员密集场所的终端配电。

4、工业领域：适用于工厂控制系统、小型机械设备及照明配电箱。

GYR10

产品型号

带过载保护的

剩余电流动作断路器

RCBO

E：电子式

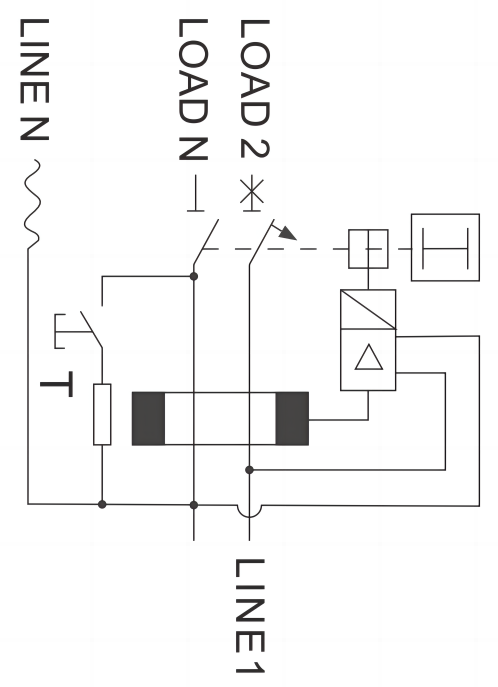

GYR10NE型剩余电流动作断路器（RCBO）技术参数：

1.额定电压(Un)：230/240V

2.额定电流(In)：6A 、10A 、16A 、20A 、25A 、32A 、40A

3.额定绝缘电压(Ui)：500V

4.额定冲击耐受电压(Uimp)：4kV

5.额定剩余动作电流(I△n)：0.03A 、0.1A 、0.3A

6.规格：1P+N

7.剩余电流动作类型：A型 、AC型

8.工作频率：50/60Hz

9.额定限制短路电流(Inc)：4500A、6000A

10.额定剩余短路电流(I△c)：4500A、6000A

11.额定接通分断能力(Im)：500A

12.额定剩余接通分断能力(l△m)：500A

13.紧固力矩:2.0N·m

14.防护等级:IP20

15.脱扣曲线：B 、C

16.安装方式：TH35-7.5标准导轨安装

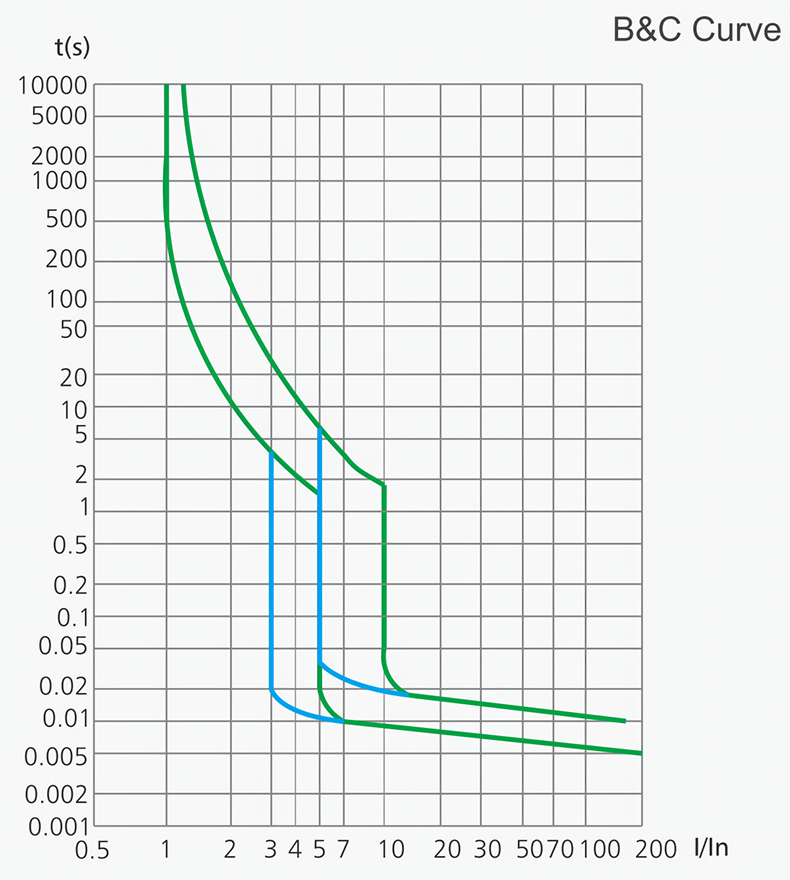

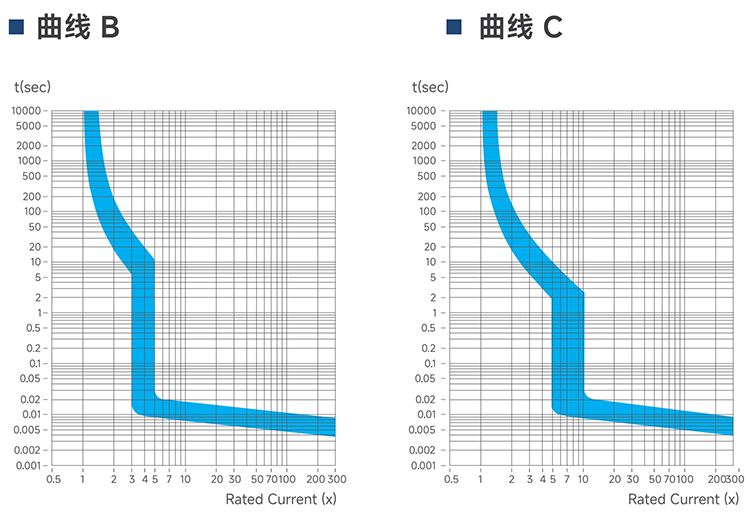

GYR10NE型剩余电流动作断路器（RCBO）脱扣曲线：

GYR9N系列剩余电流动作断路器（RCBO）剩余电流分断时间：
