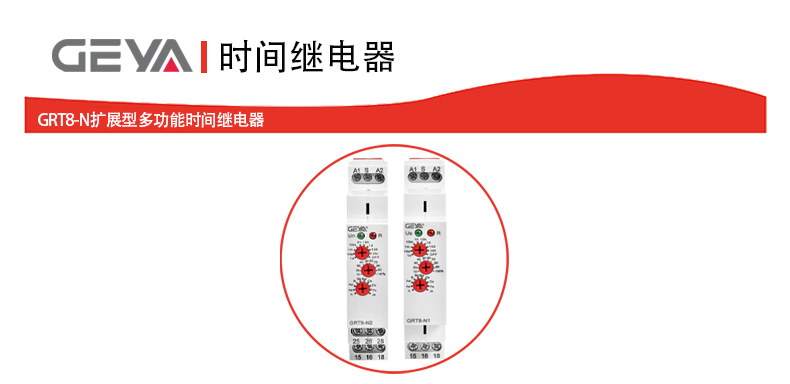

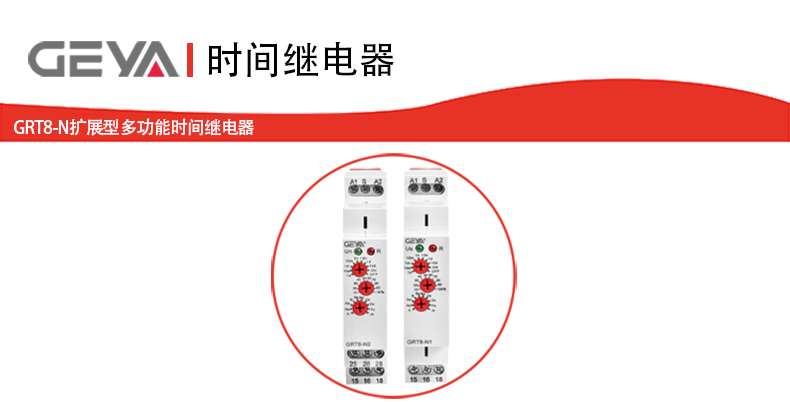

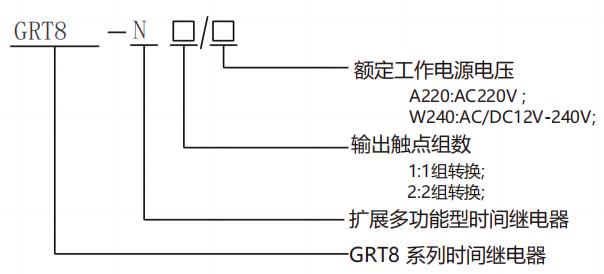

GRT8-N扩展多功能型时间继电器

GRT8-N以模块化设计与工程级可靠性重新定义时间控制标准，已成为智能制造业、

建筑自动化、能源系统的时序控制解决方案。通过提供兼具灵活性与稳定性的延时

管理能力，助力用户构建更高效、更安全的电气控制系统。

GRT8-N扩展多功能型时间继电器产品优势：

1、优势维度：用户价值体现

2、功能集成：1台设备替代多款传统时间继电器，减少备件种类

3、宽电压兼容：全球通用，无需因电压差异重复采购

4、空间效率：节省75%安装空间，优化控制柜布局

5、运维可视化：LED状态指示快速定位故障，降低停机时间

6、延时精度：10档位精细调节，满足高精度时序要求

7、安装便捷性：35mm标准导轨卡扣安装，3秒完成部署

GRT8-N扩展多功能型时间继电器产品特点：

1、10种智能延时模式，精准适配多元场景

- 电源控制模式（2种）：支持通电延时（On-delay）、断电延时（Off-delay）等

基础时序逻辑，设备启停安全。

- 信号触发模式（8种）：涵盖单次触发、循环触发、间隔触发等功能（如闪烁

控制、信号保持延时），满足复杂控制需求。

2、0.1秒–10天超宽延时范围，10档精细调节

- 时间设定横跨1s/10s/1m/10m/1h/10h/1d/10d/ON/OFF，用户可通过旋钮快速

切换档位，无需复杂计算即可实现从瞬态响应（如设备保护）到长期周期任务（如照明

时序）的全覆盖。

3、AC/DC 12-240V全电压自适应

- 兼容交直流宽电压输入，同一型号适配全球主流工业电压标准，大幅降低备件库存

与选型成本。

4、双色LED实时状态指示

- 通过红/绿双色指示灯直观显示继电器运行状态（如延时中/输出动作/电源异常），

提升设备运维效率。

5、18mm超薄设计，35mm标准导轨安装

- 紧凑的机身（宽度仅为传统继电器1/3）可密集排布于配电柜中，化节省控制

箱空间。

GRT8-N扩展多功能型时间继电器产品应用：

凭借10种延时模式与0.1秒至10天的全域定时能力，GRT8-N在以下场景展现性能：

1、工业自动化

- 生产线设备启停时序管理（如传送带间歇运行、机械臂动作循环）

- 电机/风机软启动保护（延时切换星三角电路，防止电流冲击）

2、能源管理

- 照明系统智能控制（楼宇走廊灯延时关闭、广告牌定时闪烁）

- 加热设备周期运行（工业烤箱分段加热、注塑机温控保温阶段）

3、设备安全保护

- 紧急停机后设备泄压延时（如压缩机断电后风扇持续冷却）

- 防止电机反向电流冲击（断电延时切断控制回路）

4、过程控制

- 化工反应釜定时搅拌、水处理系统阀门序列开关

- 农业灌溉系统周期性启停控制

GRT8-N扩展多功能型时间继电器技术参数：

功能

电源端子

额定控制电源电压

 W

2

4

0

  消耗功率

 额定控制电源电压

 A2

2

0

消耗功率

电源允许波动范围

额定冲击耐受电压

额定绝缘电压

电源指示灯

延时范围

设定方式

设定精度

重复精度

温度波动误差

1组转换触点

：Ith:16A;AC-15:Ue/le:250V/5A

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

复位时间

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

 污染等级

接线能力

外形尺寸

重量

符合标准

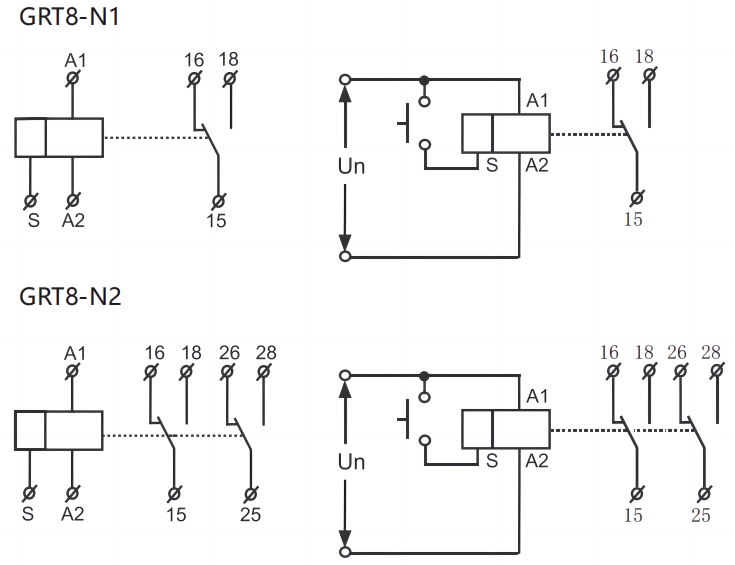

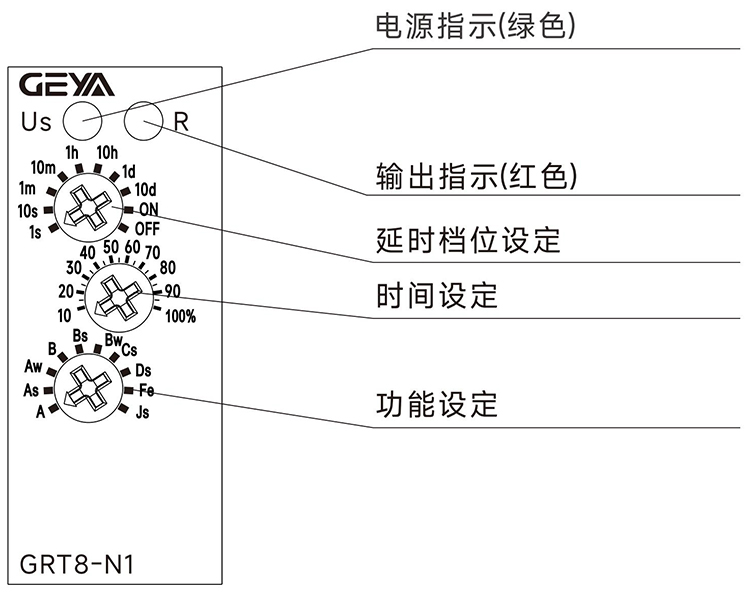

GRT8-N扩展多功能型时间继电器时间设定方法：

  旋钮2:延时时间细调，10%~100%可调。

  延时时间=旋钮1×旋钮2。

  例1:需要设定5秒，可将旋钮1设为10s,旋钮2设为50%,延时时间=10s×50%=5s。

  例2:需要设定8分，可将旋钮1设为10m,旋钮2设为80%,延时时间=10m×80%=8m。

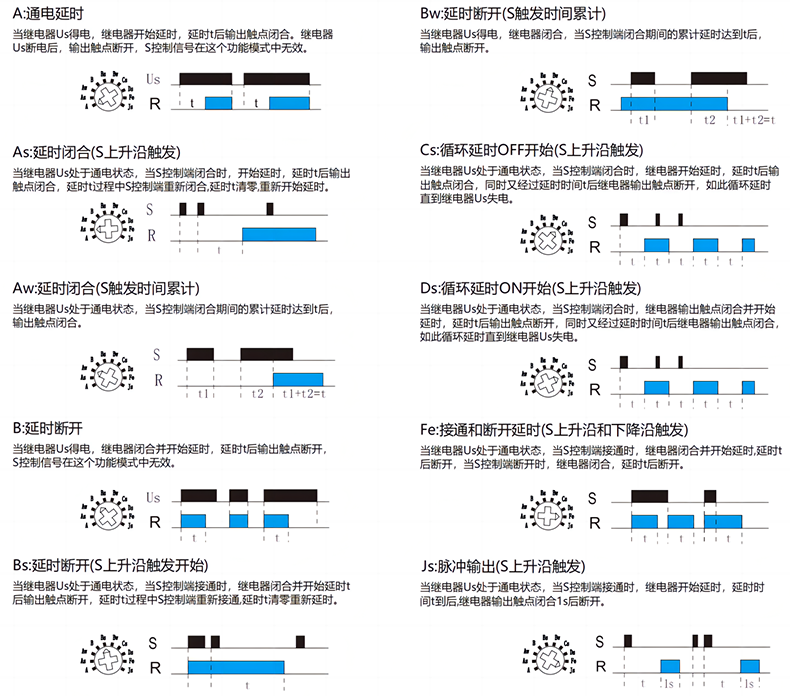

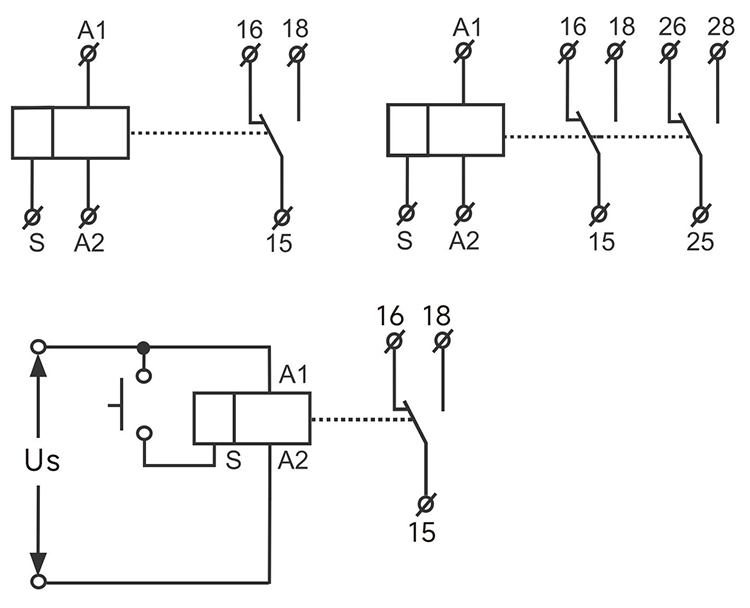

  A:通电延时

  As:延时闭合(S上升沿触发)

  当继电器Us 得电，继电器开始延时，延

  时t后输出触点闭合。继电器Us 断电后，

  输出触点断开，S 控制信号在这个功能

  模式中无效。

  当继电器Us 处于通电状态，当S 控制端

  闭合时，开始延时，延时t后输出触点闭

  合，延时t 过程中S控制端重新闭合，延

  时t 清零，重新开始延时。

  Aw:延时闭合(S触发时间累计)

  B: 延时断开

  当继电器Us 处于通电状态，当S控制端

  闭合期间的累计延时达到t后，输出触点

  闭合。

  当继电器Us 得电，继电器闭合并开始延

  时，延时t后输出触点断开，S控制信号在

  这个功能模式中无效。

  Bs:延时断开(S上升沿触发开始)

  Bw:延时断开(S触发时间累计)

  当继电器Us 处于通电状态，当S控制端

  接通时，继电器闭合并开始延时t后输出

  触点断开，延时t过程中S 控制端重新接

  通，延时t清零重新延时。

  当继电器Us 得电，继电器闭合，当S 控

  制端闭合期间的累计延时达到t后，输出

  触点断开。

  Cs:循环延时OFF开始(S上升沿触发)

  Ds:循环延时ON开始(S上升沿触发)

  当继电器Us 处于通电状态，当S 控制端

  闭合时，继电器开始延时，延时t后输出

  触点闭合，同时又经过延时时间t后继电

  器输出触点断开，如此循环延时直到继

  电器Us失电。

  当继电器Us 处于通电状态，当S 控制端

  闭合时，继电器输出触点闭合并开始延

  时，延时t 后输出触点断开，同时又经过

  延时时间t 后继电器输出触点闭合。如此

  循环延时直到继电器Us 失电。

  Fe:接通和断开延时

  (S上升沿和下降沿触发)

  Js:脉冲输出(S上升沿触发)

  当继电器Us处于通电状态，当S控制端

  接通时，继电器闭合并开始延时，延时

  t后断开，当S 控制端断开时，继电器闭

  合，延时t 后断开。

  当继电器Us处于通电状态，当S 控制端

  接通时，继电器开始延时，延时时间t到

  后，继电器输出触点闭合 后断开。

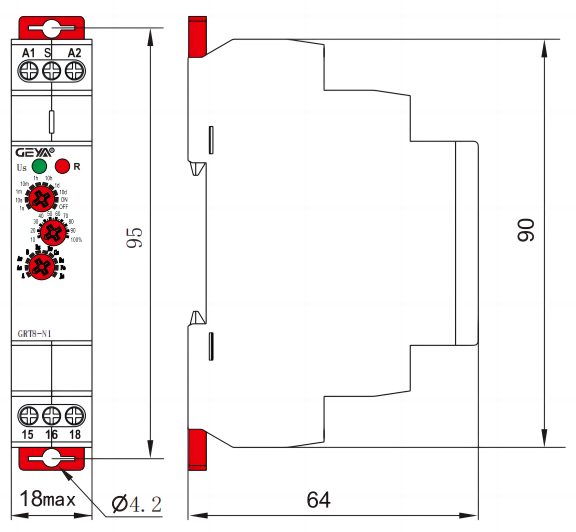

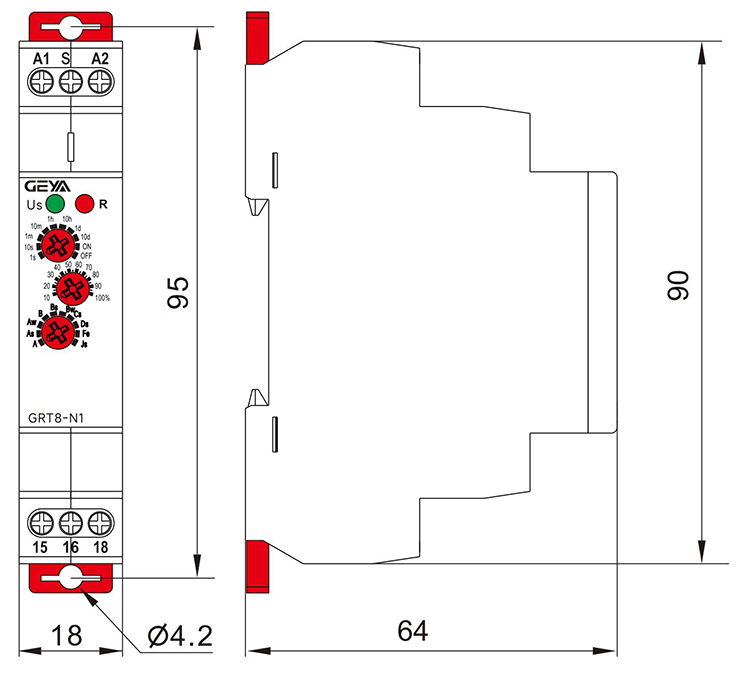

GRT8-N扩展多功能型时间继电器产品尺寸：
