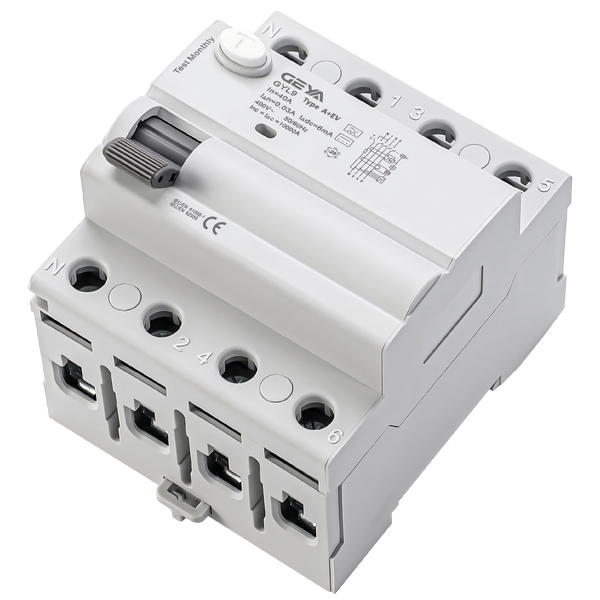

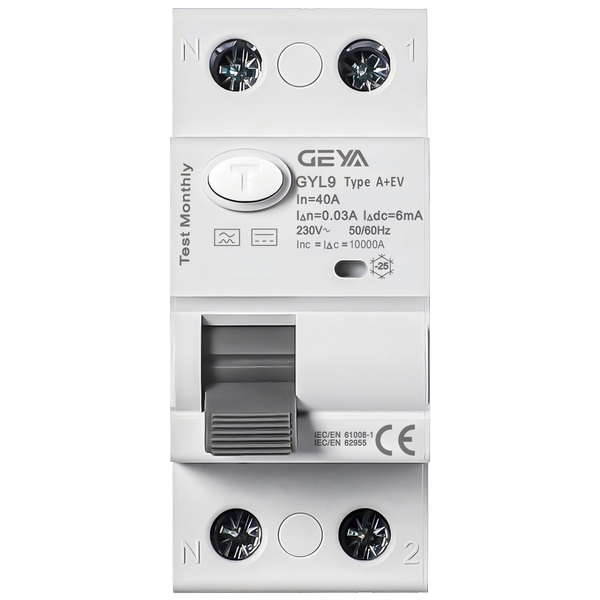

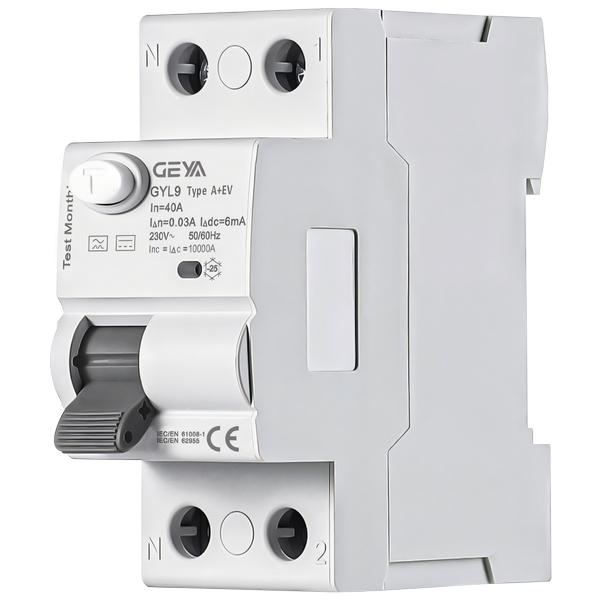

GYL9-A+EV 剩余电流动作断路器（RCBO）

随着电动汽车充电设施的普及，充电回路中可能产生的直流剩余电流，对传统

AC型或A型漏电保护器构成挑战。GYL9-A+EV RCBO 专为此类应用场景研发，满足IEC

61851标准对充电设备保护的要求。选择它，意味着为您的充电系统或需要防范直流漏

电风险的电气线路，配备了符合前沿标准、针对性强的安全保护方案。

GYL9-A+EV 剩余电流动作断路器 RCBO 产品优势：

1、专业匹配电动汽车充电：专门设计用于保护交流充电设施，有效识别并断开含直流分

量的剩余电流，解决电动汽车充电时的特定安全隐患。

2、广泛的应用兼容性：不仅适用于电动汽车充电桩，也广泛适用于工业、商业、高层建

筑和民用住宅等各类低压配电系统，提供的漏电与线路保护。

3、高可靠性设计：具备较高的额定限制短路电流和分断能力，在故障情况下能可靠

动作，限制事故风险。

4、清晰的故障指示：配备漏电故障指示功能，便于快速识别和定位漏电故障，简化维护

排查工作。

GYL9-A+EV 剩余电流动作断路器 RCBO 产品特点：

1、符合核心标准：严格遵循 IEC62955 和 IEC61008-1 标准，产品的安全性与可靠

性。

2、双汇流排接线：支持双汇流排接线方式，便于安装并优化配电箱内空间。

3、漏电故障指示：面板设有可视化的漏电动作指示，直观显示保护状态。

4、强大的接线能力：可支持 35mm² 导线连接，满足大电流回路的安装需求。

5、宽范围额定电流：提供从25A至100A多种额定电流选择，适配不同的负载需求。

6、优异的电气性能：具备高额定冲击耐受电压和介电耐压强度，适应严苛的电网环境。

GYL9-A+EV 剩余电流动作断路器 RCBO 产品应用：

本产品主要用于需要对直流剩余电流进行防护的场合，是电动汽车交流充电设备（充

电模式3）中符合标准要求的保护元件。同时，它也适用于工业厂房、商业楼宇、高层住

宅、民用住宅等各类建筑的低压配电系统，为终端电路提供防止人身触电和电气火灾的

漏电保护，以及线路的过载与短路保护。

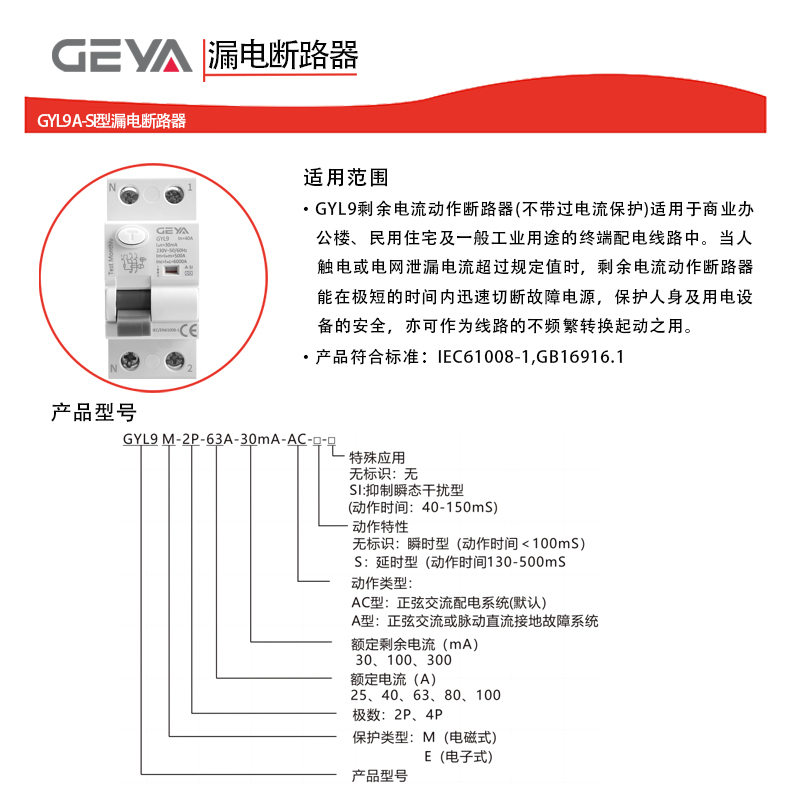

GYL9

产品型号

剩余电流动作断路器

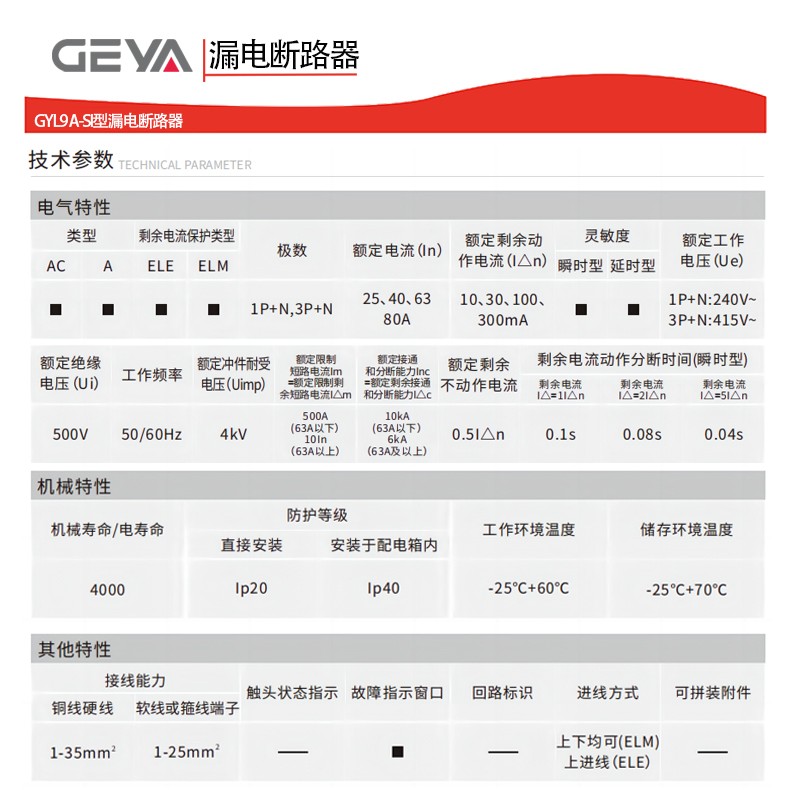

GYL9-A+EV 剩余电流动作断路器 RCBO 技术参数：

1、剩余电流动作类型：A+EV

2、额定电流（In）：25、40、63、80、100A

3、Poles：2P、4P

4、额定工作电压（Un）：240/415V

5、额定绝缘电压（Ui）：500V

6、工作频率：50/60Hz

7、额定剩余不动作电流（I△no）：0.5mA I△n

8、额定剩余动作电流（I△n）：30 mA

9、直流电流动作灵敏度（I△ndc）：6mA

10、额定冲击耐受电压（Uimp）：4000 V

11、1分钟介电耐压：2000V

12、额定限制短路电流（Inc）：6000、10000A

13、额定剩余接通和分断能力（I△C）：6000、10000A

14、额定接通和分断能力（Im）：500A(25A,40A),或10ln(≥63A)

15、额定剩余接通和分断能力（I△m）：500A(25A,40A),或10ln(≥63A)

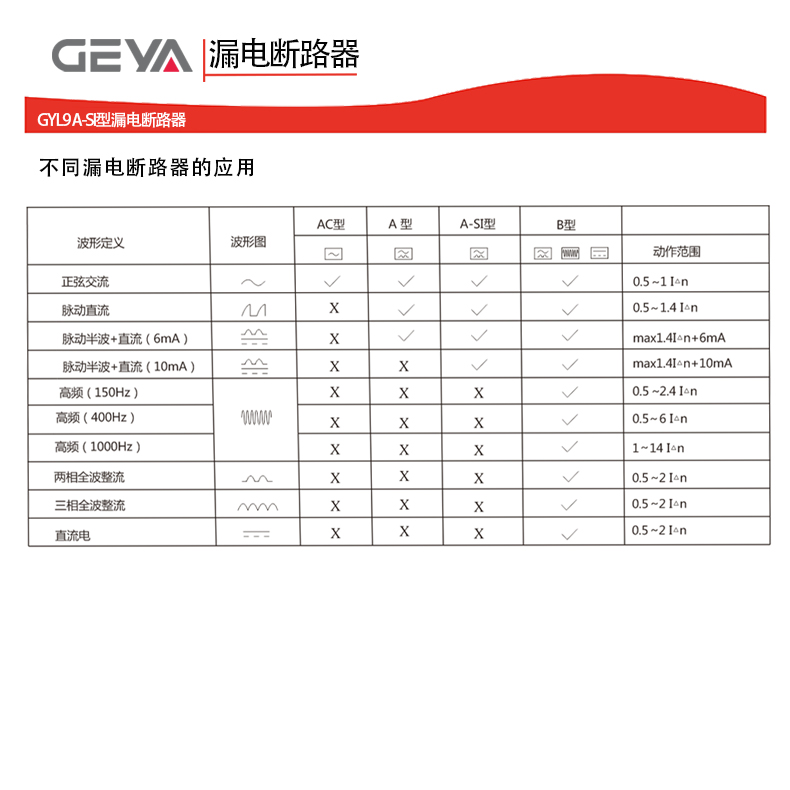

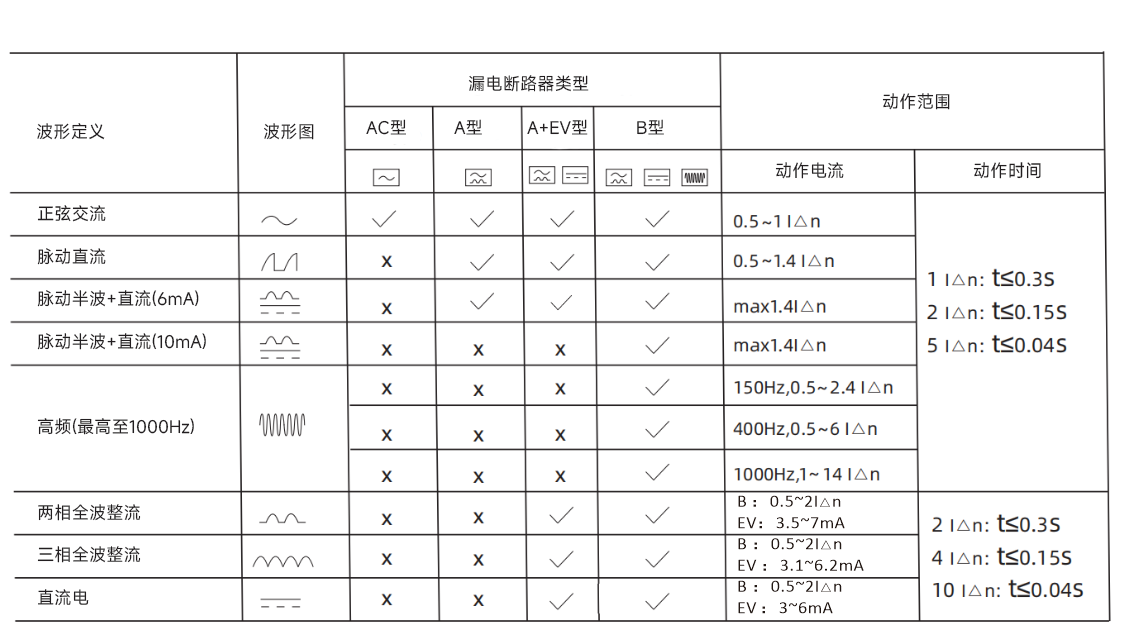

GYL9-A+EV 剩余电流动作断路器 RCBO 漏电区别：

GYL9-A+EV 剩余电流动作断路器 RCBO 剩余漏电电流分断时间：

I△n

25、40、63、80、100
