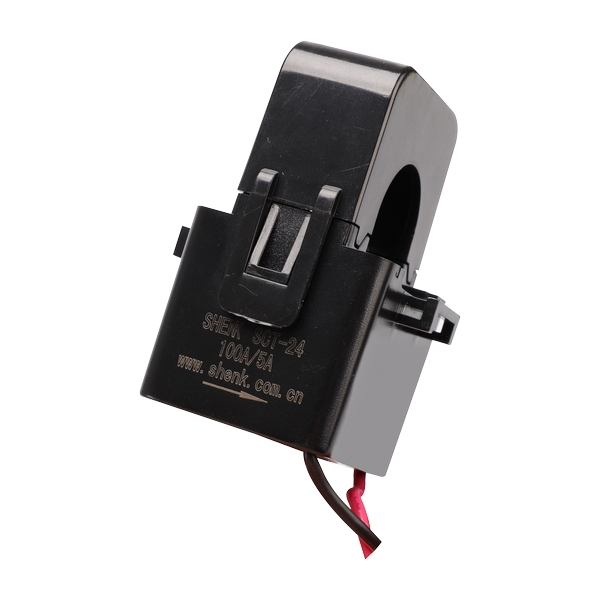

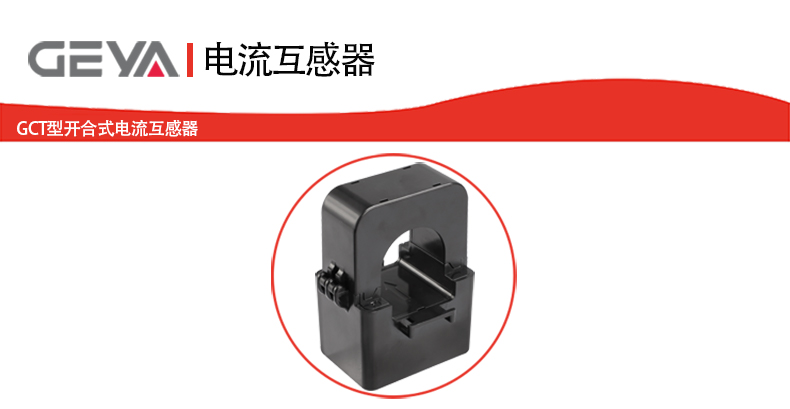

GCT型开合式电流互感器

GCT型开合式高精度电流互感器

产品介绍：GCT型开合式电流互感器采用开合式（分割）式设计，产品结构紧凑且量程宽，具有高线性度、直接借口、阻燃性高等特点，常被用于电能计量/能效管理使用、HEMS(家庭能源管理系统)、BEMS(建筑能源管理系统)、其它在线电能监控系统等场合。

价格：

促销：



GCT型开口式电流互感器产品特点：

1、阻燃性，UL94V-0，绝缘保护电路。

2、日本硅钢设计，导磁性强，耐用不易发热。

3、开合式设计，改造线路时不用拆卸，更加方便。

4、足匝铜芯线圈，铜线排布精密有序，性能更稳定。

GCT型开口式电流互感器应用场合：

·电能计量/能效管理用

·HEMS(家庭能源管理系统)

·BEMS(建筑能源管理系统)

·其它在线电能监控系统

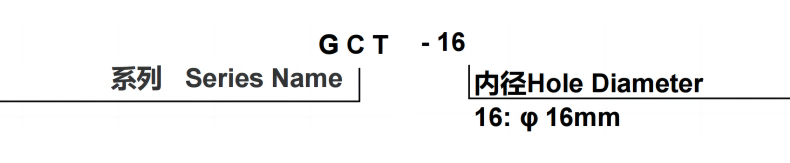

GCT型开口式电流互感器型号及含义：


GCT型开口式电流互感器型号一览表：

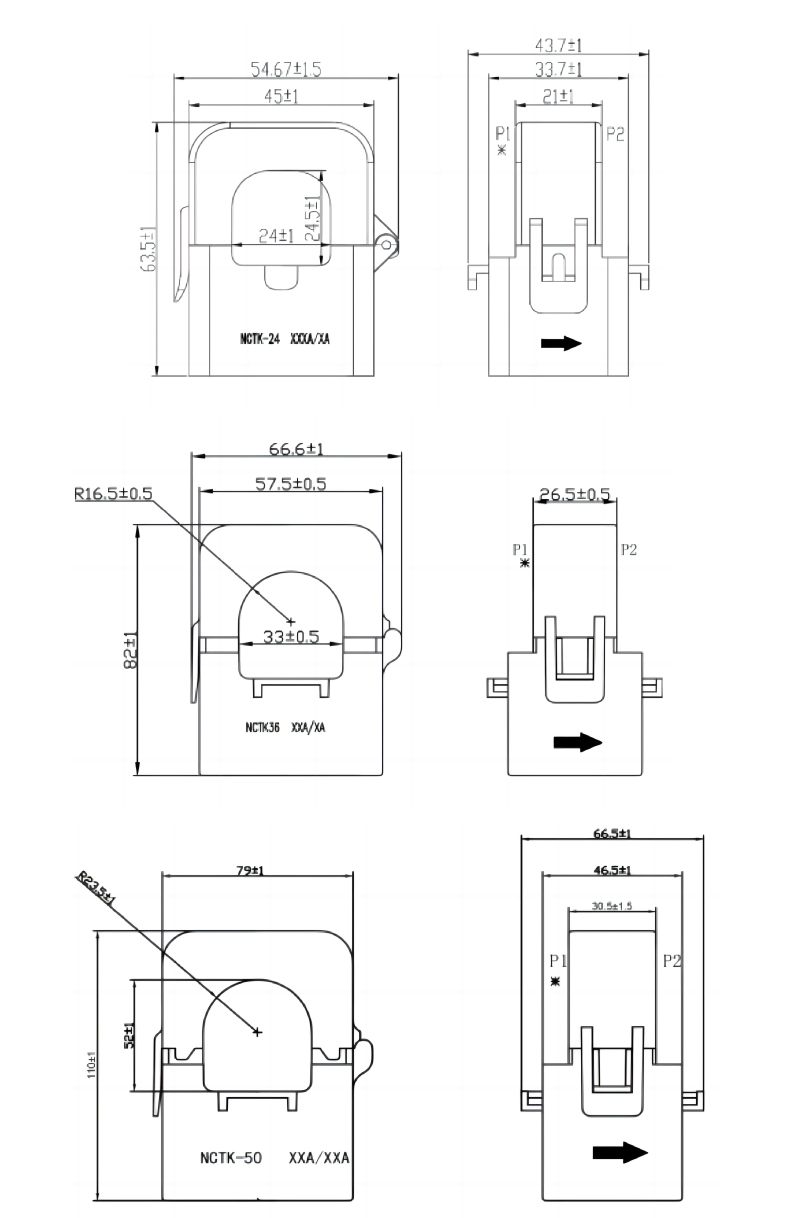

GCT型开口式电流互感器产出尺寸：


GCT型开口式电流互感器技术参数：

型号	GCT-10	GCT-16	GCT-24		GCT-36		GCT-50
适用电流	1~60A	5~100A	5~300A		5~600A		5~1000A
可选用规格(A)	5A、20A、30A 40A、50A、60A	50A、100A	100A、120A、200A、250A		200A、400A、600A		400A、600A、800A、1000A
毫安级输出常规变比(T)	1000:1~3000:1	1000:1-5000:1	1000:1-8000:1		1000:1-12000:1		1000:1-12000:1
安培级输出规格	l	100A/1A-5A 5.0 OVA	100A/1A-5A 150A/1A-5A 200A/1A-5A 250A/1A-5A 300A/1A-5A	1.01.5VA 1.01.5VA 1.01.5VA 1.01.5VA 1.01.5VA	200A/1A-5A 250A/1A-5A 300A/1A-5A 400A/1A-5A 500A/1A-5A 600A/1A-5A	1.01.5VA 1.01.5VA 0.51.5VA 0.51.5VA 0.52.5VA 0.52.5VA	400A/1A-5A 0.51.5VA 500A/1A-5A 0.52.5VA 600A/1A-5A 0.52.5VA 800A/1A-5A 0.52.5VA
精度	毫安级精度：0.5%,安培级精度见上表
二次线	UL246824AWG、UL246816AWG、UL101522AWG线长1米可定制
适用频率	50/60Hz
电压	Less than AC300V~600V (绝缘电缆for insulated cable)
绝緣耐压	AC 4000V/1 minute ( 输出端与外部情况between output terminal and outer case)
绝缘电阻	More than 100MΩ by 500V insulation tester (输出端与外部情况between output terminal and outer case)
使用温湿度	-25 ～ 60℃less than 80%RH
保存温湿度	-30 ～ 90℃ less than 80%RH
阻燃等级	Shell外壳UL 94V-0 Second line二次线UL VW-1
