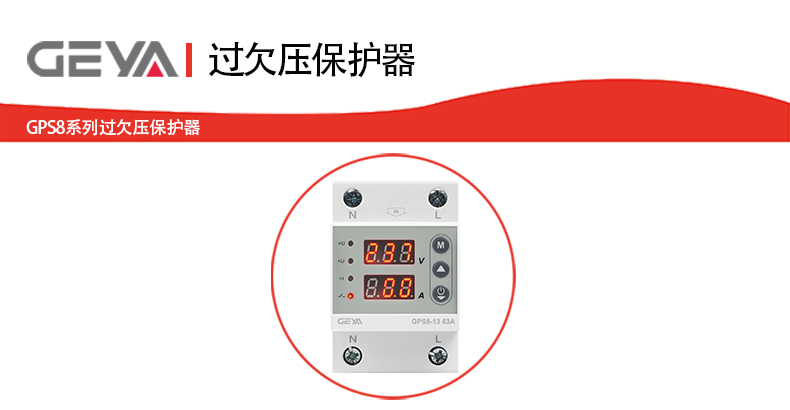

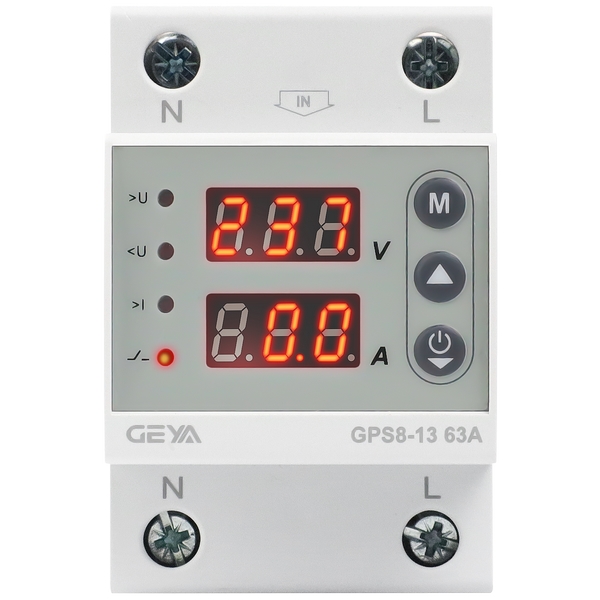

一、为什么选择GPS8-13型智能数显电压/电流保护器？

GPS8-13型智能数显电压/电流保护器集高精度监测、防护、智能化运维、易安装适配等多重优势于一体，产品用料扎实、工艺

严谨，具备优异的抗干扰能力与超低测量误差。相较于市面普通经济型保护器，其防护体系更加完善，可有效解决家庭电路电压波

形畸变、零线断相、负载过载等各类用电隐患，是家庭配电升级、末端用电安全改造的选择。

1、定制外壳工艺，材质耐用安全：

产品采用专属开模设计，外壳甄选PA6工程材质，具备出色的绝缘性、耐热性与抗冲击性，可长期适配家用配电运行工况。对比

市面采用通用模具、劣质塑料材质的低成本**电路保护器**，本品结构稳固、耐老化、抗磨损，使用寿命大幅提升。

2、核心配件足量规格，导电运行稳定：

设备内部铜导线、接线片、继电器等核心导电配件，均采用足额截面积规格设计，导电性能优异、负载承载能力强、运行发热量

低。市面低成本产品普遍存在铜材截面积不足的问题，长期运行易发热、过载失效，本产品可彻底规避此类安全隐患，保障电路稳

定运行。

3、双层线路板设计，抗干扰性能出众：

整机采用双层线路板架构，电路布局科学规整，电路运行稳定性高，电磁抗干扰能力大幅提升，可适配居家复杂的多设备用电环

境。市面低价**数显保护器**大多采用简易单面板，抗干扰能力薄弱，使用过程中易出现数据漂移、误保护、拒动作等故障问题。

4、专业真有效值算法，适配复杂工况：

设备搭载高精度真有效值（TRMS）测算算法，是**高精度用电监测**的核心亮点。面对家庭电路常见的电压波形畸变、用电负

载频繁波动等复杂工况，仍可精准完成数据采样与故障防护。而普通平价保护器仅采用平均值测算方式，异常工况下测量误差，易

出现防护失效问题。

5、双汇流排结构，接线稳固适配性强：

创新采用双汇流排结构设计，有效提升设备接线容量与接线稳定性，接线操作便捷、连接牢固，不易松动。市面常规低成本产品

无汇流排设计，接线适配性差、连接易松动，长期使用存在用电隐患。

6、超宽耐压范围，端工况有效防护：

产品支持450V超宽电压运行，可精准应对零线断相、高压浪涌、电网高压异常等端电路故障，是适配性强的**家用高适配性电

路防护配件**。市面常规保护器耐压仅300V，无法覆盖高压异常工况，存在明显防护盲区。

二、GPS8-13型智能数显电压/电流保护器的主要特点

1、高清数显监测，测量精度优异：

设备搭载**高清数显实时监测**系统，依托专业真有效值测量技术，可精准捕捉电路电压、电流实时数据，整体测量精度

＜1%。机身配备专属LED故障指示灯，过压、欠压、过流各类故障状态直观可视，实现全天候可视化智能用电监测。

2、多参数自定义，适配各类负载：

支持过欠压保护阈值、过流保护阈值、故障动作延时、故障复位延时等多项核心参数自由调节，调节区间宽泛、档位精细，可精

准匹配空调、冰箱、大功率厨卫电器等**不同家用负载的个性化防护需求**。

3、零火线双断点，防护安全彻底：

采用L、N零火线双断点同步开合结构，可同步完成零火线的切断与闭合操作，故障断电更彻底，杜绝单端断电带来的安全隐

患，提升故障状态下的家庭用电安全系数。

4、智能故障自恢复，无需人工值守：

自带**智能故障自恢复**功能，用户可设定故障复位时长，电路故障消除、参数恢复正常后，设备可自动合闸恢复供电，无需人

工手动操作，完美适配无人值守的家用配电场景，使用省心高效。

5、简易操作调试，标准导轨适配：

机身按键操作简洁易懂，支持快速调参、一键启停，60秒无操作自动退出设置模式，调试便捷，适配家用弱电箱日常调试维

护。设备兼容35mm标准导轨，安装便捷、适配性强，是**家用配电箱改造升级**的通用优选机型。

6、可控上电延时，设备运行更稳：

支持自定义上电延时功能，设备上电后将按照设定时长倒计时，倒计时结束后开关自动闭合。可有效规避瞬时上电电压、电流冲

击，保护家电设备不受启动电流损伤，保障全屋用电设备平稳启动、稳定运行。

三、GPS8-13型智能数显电压/电流保护器的应用场景

1、家用终端设备专项防护：

可适配全屋照明、小型家电、大家电等各类**家用终端用电设备**，针对性解决电路过压、欠压、过载过流等常见故障，有效

规避电网波动、负载异常引发的家电烧毁、设备故障等问题，守护家用设备用电安全。

2、家庭全屋电路安全防护：

适用于家庭入户总闸、配电终端等核心位置，实现**全屋智能用电防护**。设备24小时不间断监测电路运行状态，可快速识别并

切断异常电流、电压，有效规避电路过载、电压紊乱引发的电气隐患，大幅降低家庭用电故障风险。

3、复杂电网工况适配防护：

专门适配老旧住宅电路、电网电压不稳定、零线易断相等居家用电场景。依托超宽耐压性能与波形畸变精准识别能力，实现**复

杂工况下稳定防护**，弥补了普通保护器在端电网环境下的防护短板，适配更多家用用电场景。

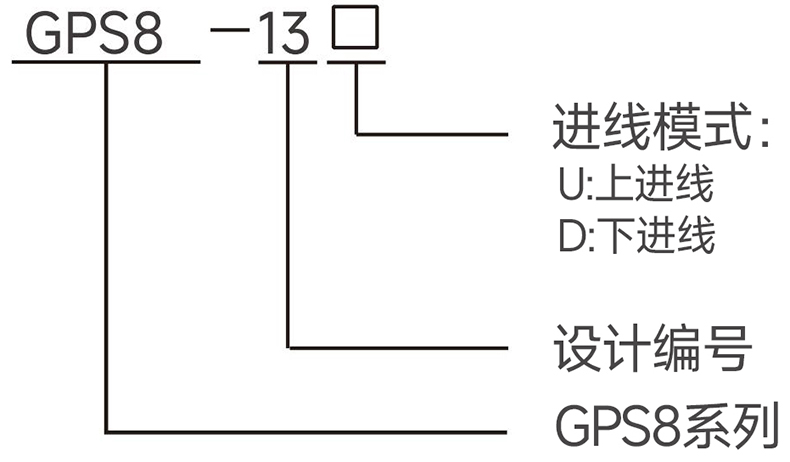

四、GPS8-13型智能数显电压/电流保护器的型号说明

(1).GPS8系列自复式数显电压/电流保护器

(2).设计序号

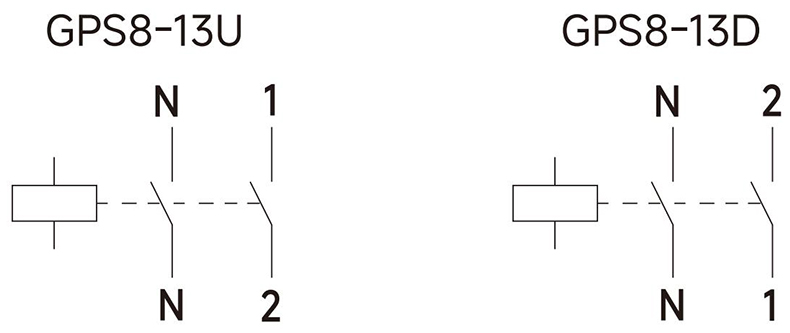

(3).接线方式：U：上进下出；D：下进上出

五、GPS8-13型智能数显电压/电流保护器的技术参数

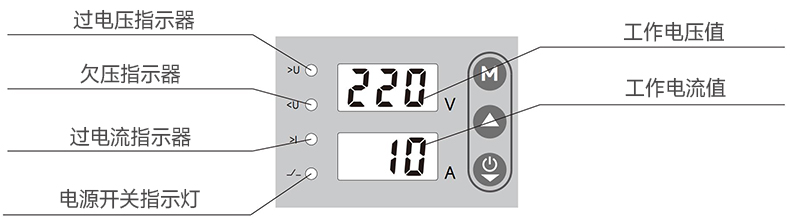

六、GPS8-13型智能数显电压/电流保护器的面板

(一).面板指示

	按住该按键3秒后进入设置界面，修改完设置后，任意时刻可以按住该按键3秒后退出并 保存设置。
	在设置界面时用来增加数值。
	1、在设置界面时用来减少数值。
	2、在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。
	3、当设置关闭自动复位时，发生故障保护后，可以通过按这个按键复位。

(二).面板参数

1、参数设置

2、设置方式

3、手动开/关

在运行界面时，按住该按键0.5秒可以手动打开/关闭开关。

4、上电延时

在产品上电后，会按设置的上电延时显示倒计时，倒计时到，开关闭合。

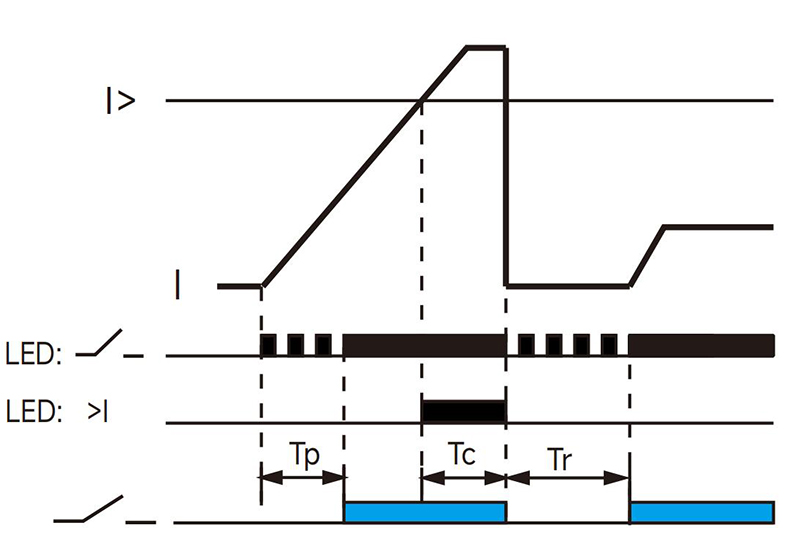

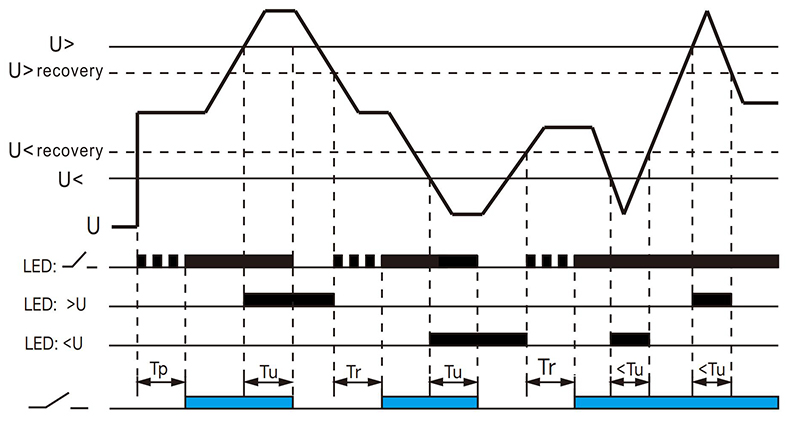

七、GPS8-13型智能数显电压/电流保护器的功能图

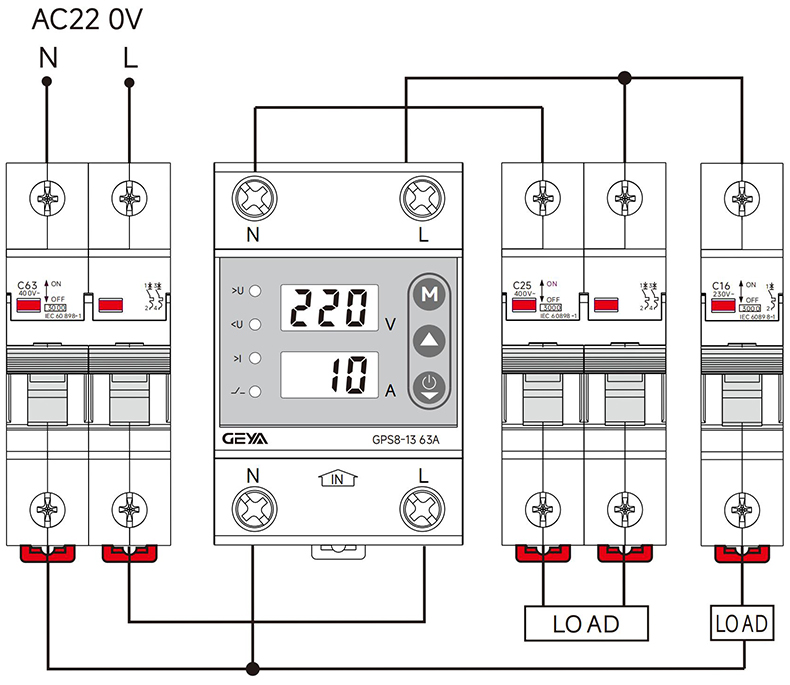

八、GPS8-13型智能数显电压/电流保护器的接线图与接线示例

1、接线图

2、接线示例

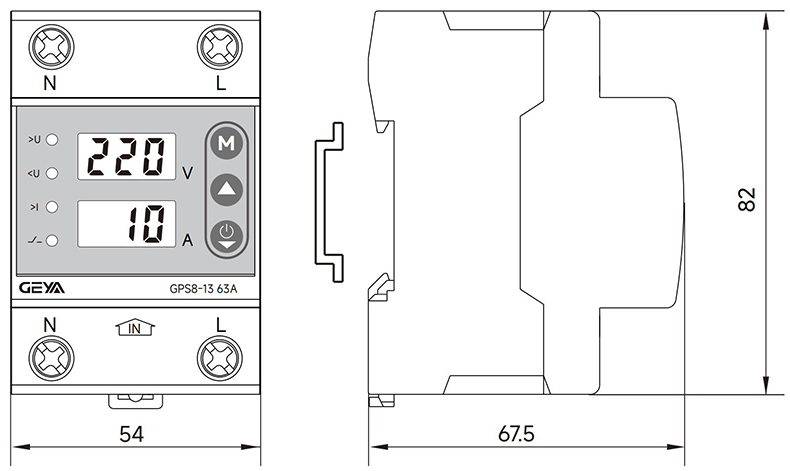

九、GPS8-13型智能数显电压/电流保护器的尺寸
