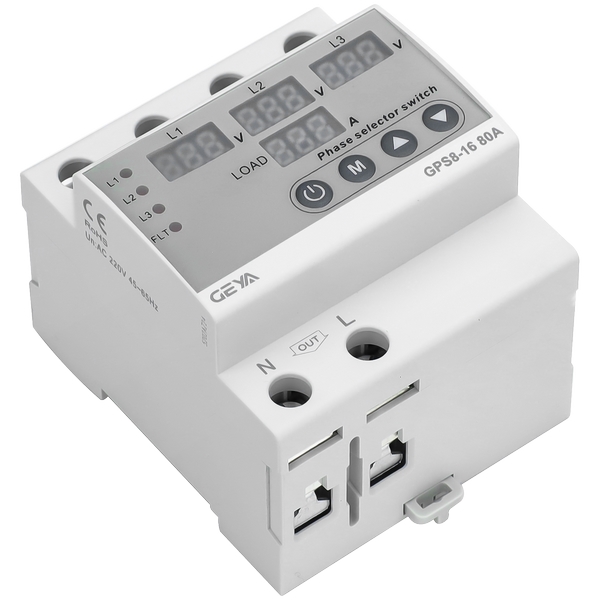

一、为什么选择GPS8-16型相序选择开关？

GPS8-16型相序选择开关是低压配电系统中常用的智能供电保护器件，整合自动换相、缺相监测、过载保护、稳压调控等多功

能于一体，支持全参数自定义微调，可轻松适配电网波动、相位异常等复杂供电工况。设备搭载数显可视化故障预警设计，运维操

作简单，搭配多段可调延时保护机制，可有效解决各类三相供电故障问题，保障后端用电负载稳定、安全运行。

1、多重防护，运行可靠：

设备搭载完善的三相供电防护体系，涵盖过压、欠压、过流、缺相保护功能，可实时动态监测线路供电工况。针对电网波动、相

位错乱、负载过载等配电系统常见故障快速响应、精准处置，有效杜绝供电异常引发的设备停机、烧毁等问题，大幅提升配电系统

运行安全性。

2、参数可调，适配性强：

设备支持三相电压保护阈值、过流保护阈值、各类延时参数精细化微调，同时可自由切换相序保护、故障自动复位功能。可根据

不同用电设备功率、不同现场工况灵活适配，兼容市面上绝大多数标准低压配电系统，适用场景覆盖面广。

3、可视化监测，运维便捷：

配备高清数字显示屏，可实时精准展示线路电压、电流运行数据，搭配多组LED状态指示灯，直观反馈相位工作状态、设备故障

类型。工作人员可快速排查供电异常问题，大幅简化日常巡检与故障运维流程，提升配电运维效率。

4、标准安装，通用性高：

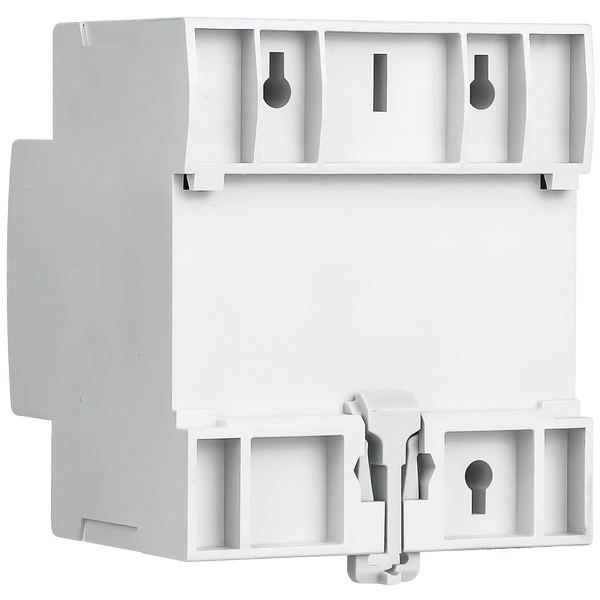

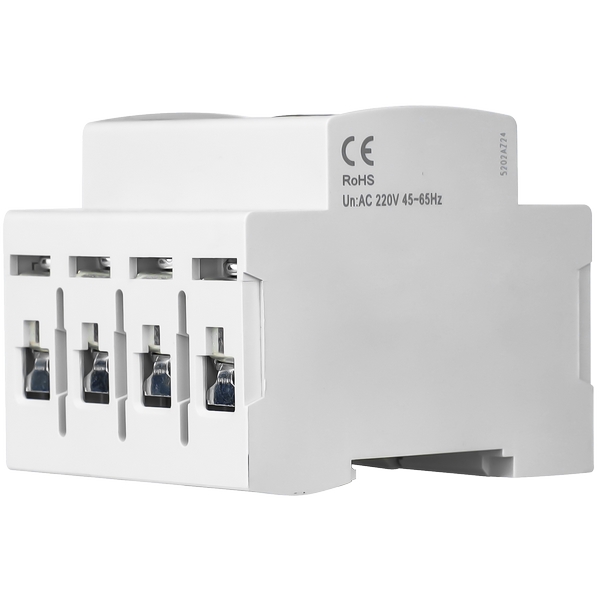

采用行业通用DIN导轨安装方式，契合国标电气安装规范，安装固定便捷高效。设备机身防护等级优异，可适配各类常规标准电

气柜体，适配各类室内配电安装场景，兼容性与通用性强。

二、GPS8-16型相序选择开关的特点

1、精准监测，数据可靠：

采用工业级真有效值检测技术，完美适配三相四线供电系统，电压、电流测量误差≤1%。可精准捕捉电网轻微波动、隐性缺相

等不易察觉的供电异常，监测数据精准稳定，为配电保护与工况调控提供可靠数据支撑。

2、智能换相，不间断供电：

搭载智能三相相位甄别切换系统，可实时监测各相位供电状态。当单相或两相出现缺相、过欠压等故障时，设备可快速无缝切换

至正常相位稳压供电，有效避免负载断电停机，保障设备持续稳定运行。

3、多维延时，适配性广：

支持上电延时、故障动作延时、故障复位延时多维度独立调节，延时调节区间宽泛、档位精细。可根据不同设备的启动特性、供

电防护需求灵活设置，有效缓冲供电冲击，适配各类复杂配电工况。

4、双模运行，操作人性化：

集成手动、自动双运行模式，正常工况下可手动快捷启停负载设备，也可开启全自动智能防护运行模式。设备支持按键自定义参

数设置，闲置60秒自动退出设置界面，操作简单易懂，人机交互体验更佳。

5、防护，耐用性强：

设备前面板防护等级达IP40，接线端子防护等级为IP20，可有效抵御室内粉尘堆积、轻微接触碰撞等干扰。机身结构稳固，电

气与机械寿命优异，可长期稳定运行于常规室内配电环境，耐用性与可靠性出众。

三、GPS8-16型相序选择开关的应用

1、工业三相配电场景：

广泛应用于工厂车间三相配电系统、自动化生产线、工业电机等核心设备，可实时监测电网工况，快速处理缺相、电网波动、相

位错乱等常见故障，稳定工业供电质量，减少设备停机、故障损耗，保障工业生产有序开展。

2、民用商用配电场景：

适配楼宇配电、小区集中供电、商业场馆等低压配电系统，依托过欠压、缺相、过载多重保护功能，有效稳定市电供电波动，保

护家用、商用各类电气设备，降低用电故障风险。

3、标准电控柜体配套：

依托标准导轨安装优势，可无缝集成于各类自动化控制柜、电力配套柜体、智能电控设备中，作为配电系统的核心保护单元，实

现线路供电实时监测、故障防护与智能调控。

4、精密设备稳压防护场景：

适用于精密仪器仪表、智能电控设备、高精度自动化装置等对供电质量敏感度高的负载。通过智能换相、三相稳压、失衡矫正等

功能，杜绝供电异常引发的设备故障、精度偏差，为精密设备提供高品质供电保障。

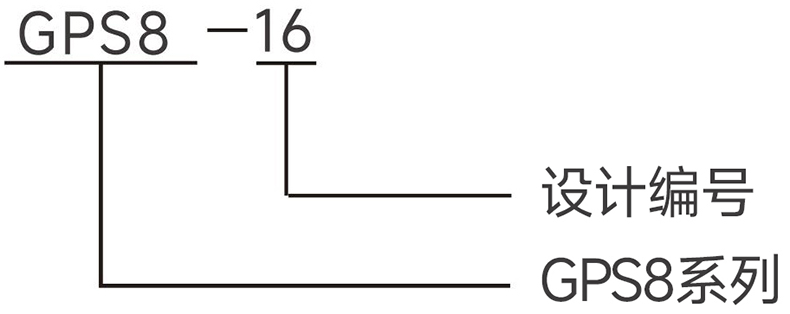

四、GPS8-16型相序选择开关的主要参数

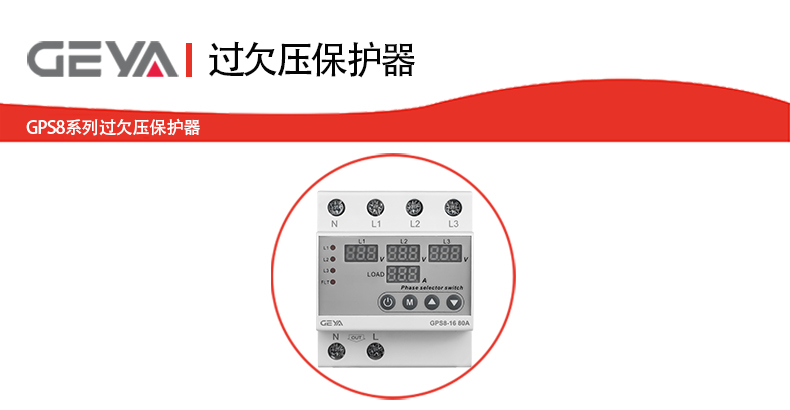

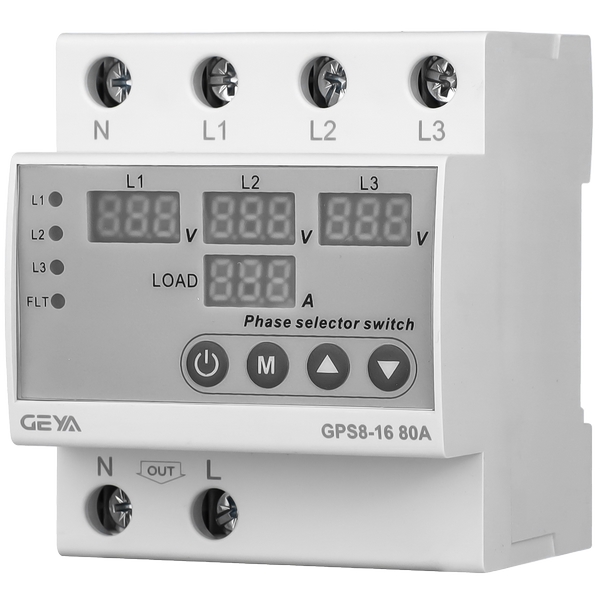

五、GPS8-16型相序选择开关的面板

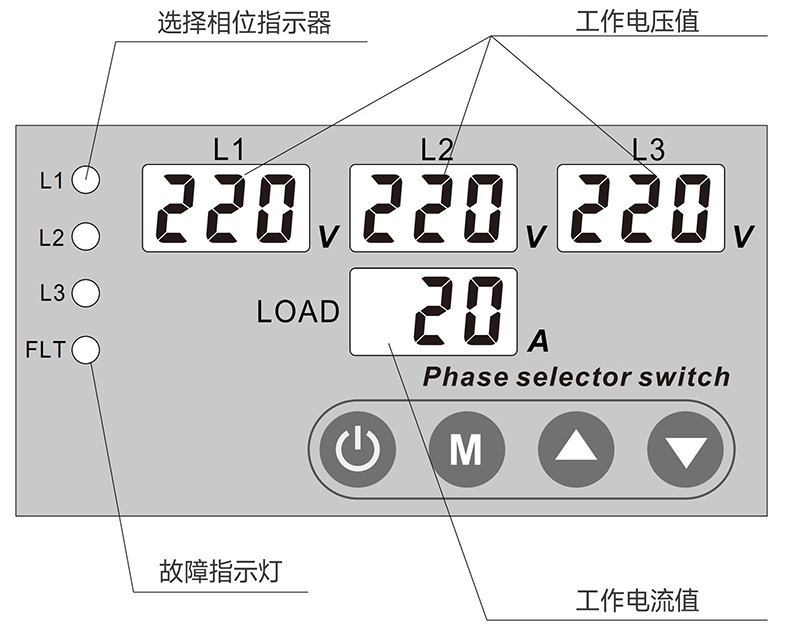

(一).面板指示

	可手动开启或关闭负载。
	长按设置键 3 秒进入设置模式；参数修改完成后，长按 3 秒保存设置。
	参数设置时，用于数值加 / 上调。
	参数设置时，用于数值减 / 下调。

(二).LED指示灯说明

LED指示灯状态	LED:FLT○
	电压正常
	L1、L2、L3 三相电压均故障
	触点断路故障

(三).参数设置

1、参数设置

2、设置方式

3、手动开/关

正常运行状态下，短按电源键 0.5 秒即可手动投入或切断负载。

3、上电/复位延时

设备在上电及故障复位期间，会按照设定的延时时间进行倒计时显示，倒计时结束后自动进入运行状态。

4、相序故障

开启相序保护功能后，若进线相序接线错误，设备将按下图提示故障。

六、GPS8-16型相序选择开关的功能图

本产品输入为 L1、L2、L3 三相及零线 N，输出为火线 L 与零线 N。设备会自动选择电压正常的相位进行输出供电；当任意一

相出现电压故障时，将自动切换至电压正常的相位。若三相电压全部异常，故障指示灯将会点亮。

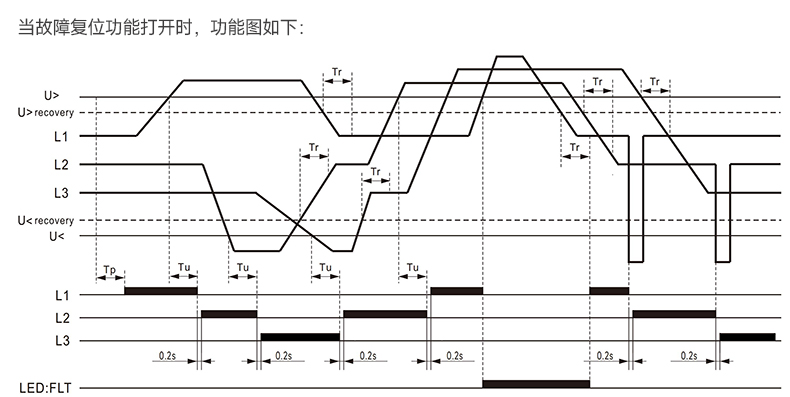

当故障复位功能开启时，功能示意图如下：

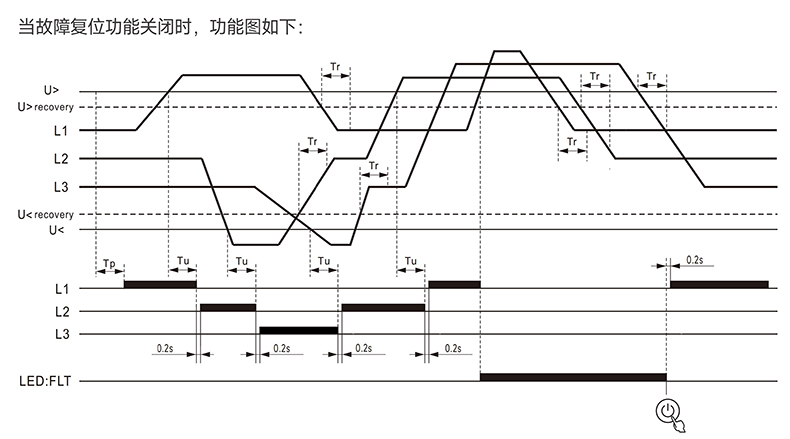

当故障复位功能关闭时，功能示意图如下：

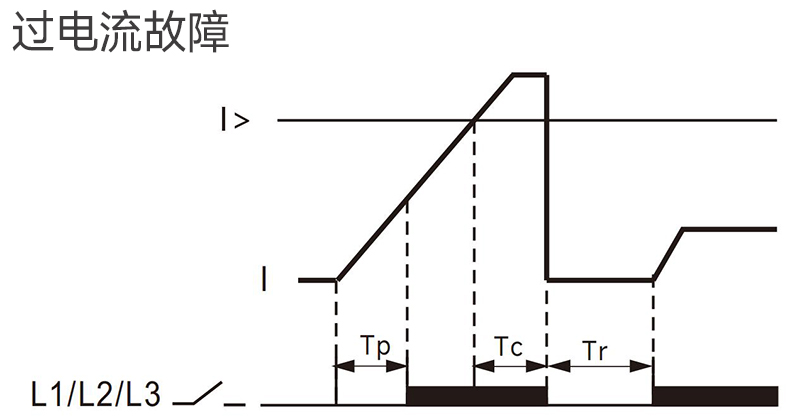

过流故障：

Tp：上电延时（2~600 秒）

Tr：复位延时时间（2~900 秒）

Tu：过 / 欠压故障动作时间（0.1~10 秒）

Tc ：过流故障动作时间（2~600 秒）

七、GPS8-16型相序选择开关的接线图

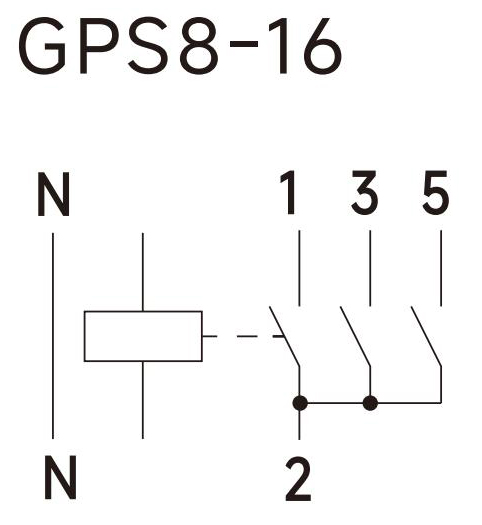

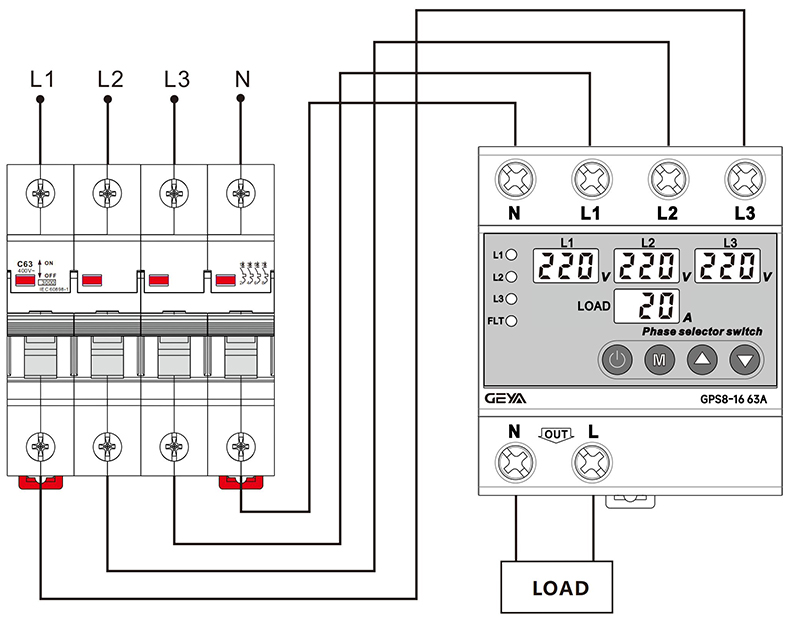

1、接线图

2、接线实例

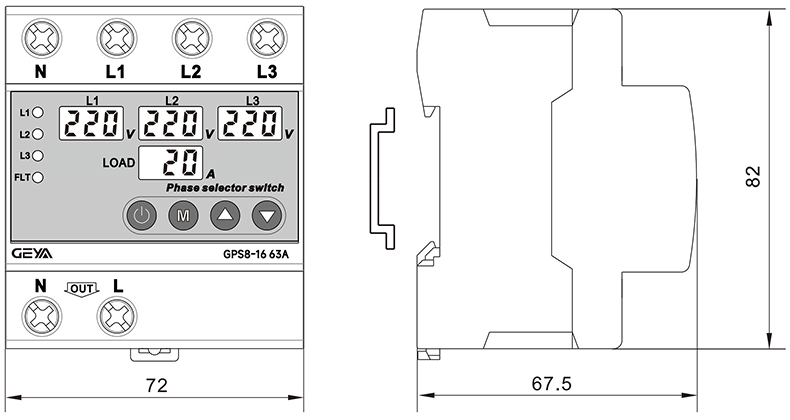

八、GPS8-16型相序选择开关的产品尺寸
