一、为什么选择GY-AHF-SiC碳化硅有源电力滤波装置？

在智能制造、新能源并网、数据中心、工矿开采等主流用电场景中，变频器、UPS电源、精密生产设备等非线性负载的大规模应

用，易引发电网谐波畸变、功率因数偏低、三相电压失衡等电能质量问题，进而导致设备频繁故障、线路损耗加剧、企业产生力调

电费罚款等经营隐患。GY-AHF-SiC碳化硅APF有源滤波装置搭载碳化硅电力电子技术，属于行业主流主动式电能质量治理设备，凭借

高精度动态补偿、速响应、运行稳定等核心特性，可系统性解决各类电网污染难题，助力企业实现电网提质增效、节能降本，完美

适配工业存量配电改造与新建配电工程项目。

1、高精度补偿，谐波治理效果优异：

作为专业动态谐波滤除设备，支持2-50次谐波单次独立可调精准补偿，电流谐波补偿率可达95%，能够降低电网THD谐波畸变率。

同时可精准矫正三相电力失衡问题，补偿后电网不平衡度控制在5%以内，净化电网波形，有效改善非线性负载造成的电网污染状

况。

2、速响应运行，高效节能降耗：

设备全响应时间低于40ms，搭配30kHz高开关频率，可实时动态监测并追踪电网电能波动，实现毫秒级动态补偿，完美适配电网

瞬时负荷频繁变化的工况。设备整机运行效率超97%，可有效降低配电线路能耗损耗，助力企业落实绿色用电、节能降耗需求，贴合

双碳目标下的电能治理行业标准。

3、适配场景广泛，工况兼容性出众：

设备工作电压可耐受±20%大范围波动，兼容50Hz、60Hz主流电网频率，可在10-50℃环境温度、2000米海拔范围内稳定运行。适

配三三线、三四线通用电网结构，支持多台设备并联扩容，可满足大负荷、复杂化配电系统的治理需求，适配各类新旧电网改造及

新建配电项目。

4、多重防护机制，设备运行稳定：

内置过载、软硬件过流、电网过欠压、电压不平衡、电源开路、过温、频率异常、短路、谐振保护等防护功能，可有效抵御电网

异常波动对设备的损伤，大幅降低设备误动作、停机故障概率，保障整套配电系统长期安全、稳定、连续运行。

5、安装方式灵活，智能管控便捷：

区分机架式后进线、壁挂式上进线两种标准化安装形式，可适配不同机房场地与柜体布局需求。设备标配RS485通讯接口，支持

WiFi无线连接，可实现设备运行数据实时监测、远程调控，智能化运维属性。

二、GY-AHF-SiC碳化硅有源电力滤波装置的主要特点

1、模块化结构设计，安装运维高效便捷：

采用行业标准化机架、壁挂模块化结构，机身设计紧凑、占地面积小，可适配各类低压配电柜装配场景。设备安装灵活度高，适

配存量电网改造、新建工程项目等不同场景，后期检修、故障维护、设备扩容操作简单，有效降低企业运维成本与人力投入。

2、低噪强制散热，环境适配性良好：

采用稳定可靠的强制风冷散热模式，散热效率均匀、散热效果稳定，可保障设备长时间高负荷运行。设备运行噪音低于65dB，噪

音控制优异，可适配生产车间、机房、台区等各类室内用电场景，无噪音污染问题。

3、中性线承载强劲，适配复杂负载：

设备中性线滤波能力可达常规相滤波能力的3倍，可针对性解决三相负载不均衡引发的中性线电流过载、线路发热等问题，完美

适配负载复杂、工况多变的配电系统。

4、电磁兼容合规，抗干扰能力强：

严格遵循EMC电磁兼容规范，顺利通过Class A权威测试认证。设备自身抗电磁干扰性能优异，运行过程中无电磁辐射外泄，不会

干扰周边精密设备，可满足半导体、高端精密制造等高标准用电场景的使用要求。

5、防护等级可定制，适配恶劣工况：

设备基础防护等级为IP20，可根据用户实际场景需求，定制升级IP54防护等级，能够有效适配户外作业、高粉尘、多油污等恶劣

工况，大幅拓宽设备适用范围，提升复杂环境运行可靠性。

三、GY-AHF-SiC碳化硅有源电力滤波装置的应用领域

1、智能制造业：

广泛适配汽车车身装焊、机械加工等存在冲击性、非线性负载的生产车间，可动态优化电网功率因数、稳定供电电压与电流质

量，有效规避功率因数不达标导致的力调电费罚款，彻底解决工业生产常见的谐波污染、电网波动问题，保障生产线设备连续稳定

运行，助力工厂实现电能质量提质增效。

2、半导体行业：

针对半导体精密生产车间机台设备运行产生的非线性谐波、电压畸变等问题，可快速滤除电网杂波、修正电压波形，将电网THD

畸变率严控在行业标准范围内，有效杜绝谐波引发的UPS供电异常、精密机台停机、生产精度偏差等故障，为高端精密制造提供纯

净、稳定、合规的供电环境。

3、数据中心：

针对数据中心UPS电源、服务器、精密机柜等设备产生的高频谐波污染，可高效治理配电系统电能质量乱象，大幅降低电网谐波

畸变率，优化供电稳定性与电能利用效率，有效解决数据中心高频能耗损耗、电网波动等痛点，保障机房核心设备7×24小时不间断

安全稳定运行。

4、新能源并网领域：

适配光伏并网等各类新能源发电项目，针对性解决新能源低压并网场景中功率因数不达标、并网谐波超标、线路损耗过大等行业

痛点，有效规避电网考核罚款，降低电路电流与传输能耗，优化新能源并网供电品质，适配新能源电网智能化、标准化治理需求。

5、农网台区领域：

精准适配农村电网末端改造场景，可有效治理农网长距离供电引发的末端电压偏移、三相电压不平衡、供电不稳等问题，精准将

电压稳压至标准工况区间，实现农网节能降耗，满足国家农网电能质量考核标准，是乡村电网提质改造的优选设备。

6、石油开采行业：

针对石油开采抽油机等大功率工矿设备运行产生的谐波电流、电网污染问题，可持续高效抑制谐波干扰，解决谐波引发的设备误

动作、非正常停机、设备损耗加剧等故障，保障开采设备连续常态化作业，完美适配重工业高负荷、高干扰的恶劣配电工况。

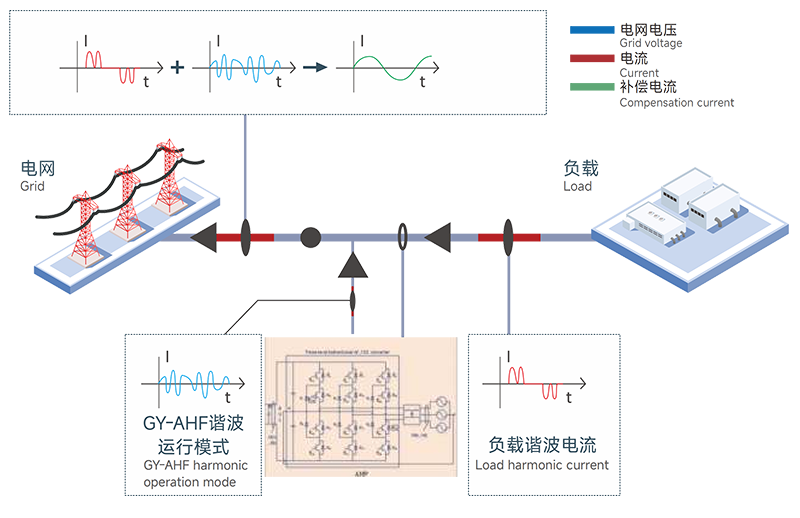

四、GY-AHF-SiC碳化硅有源电力滤波装置的工作原理

碳化硅有源电力滤波装置（GY-AHF-SiC）以碳化硅功率器件为核心，将电压源变流器通过滤波器并联在电网上，其工作原理是

实时检测负载电流，基于指定次谐波电流检测算法将谐波电流逐次分离，按照设定的滤波百分比生成控制信号，驱动IGBT输出与负

载谐波电流幅值相同相位相反的补偿电流，实现谐波补偿功能。同时，装置峰值效率达98.5%以上，单柜可容纳8台模块，容量可达

1200A，安装维护方便。

五、GY-AHF-SiC碳化硅有源电力滤波装置的主要参数

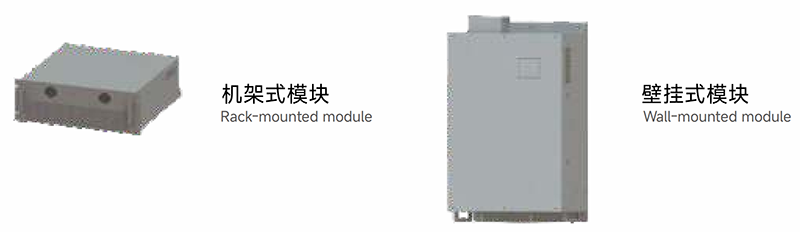

六、GY-AHF-SiC碳化硅有源电力滤波装置的安装方式
