一、为什么选择GY-ASVG增强型静止无功发生装置?

结合当下光伏并网、车间谐波整治、台区三相平衡整改、厂区免运维无功补偿等主流项目选型需求，本装置多功能集成、补偿精

度高、后期运维成本低，支持高低压双向采样补偿模式；适配复杂温湿度、高低海拔工况，防护等级可定制；企业拥有CCC、CE等海

内外全套资质，支持项目定制代工，落地案例充足，可有效降低线路损耗、规避企业力调电费罚款，优化电网电能质量，适配工业

配电、新能源并网主流整改项目。

1.控制性能优异：

搭载DSP+CPLD全数字控制核心，搭配成熟三电平拓扑技术，运算精准稳定，设备响应速度快，无功全响应时长低于10ms，谐波响

应时长低于40ms，契合行业快速响应、高精度动态无功补偿设备选型标准。

2.适配场景宽泛：

覆盖220V-800V主流电压等级电网，兼容三相三线、三相四线两类电网架构，适配45Hz-63Hz宽频电网工况，2000m以上高海拔区

域可依规降额使用，适配380V厂区、690V工矿、农网台区主流SVG治理项目。

3.治理效果稳定合规：

无功补偿率超99%，50次以内谐波补偿率高于95%，三相不平衡治理后不平衡度≤5%，各项指标符合国标验收标准，可满足厂区功

率因数提升、电网谐波整改、台区三相不平衡治理项目验收要求。

4.运行能耗偏低：

整机效率可达97%，多档位开关频率可选，运行噪音可控，标配多重防护，设备运行故障率偏低。

5.定制适配能力强：

中性线零序滤波能力标配为相线两倍，可定制三倍规格；设备标配IP20防护等级，IP54防护可按需定制，品牌支持OEM、ODM代工

研发，可承接外贸出口、专项工程定制SVG设备需求。

6.使用容错性强：

具备1.2倍额定过载耐受能力，可稳定运行60秒，适配冲击性、波动性负荷工况。

二、GY-ASVG增强型静止无功发生装置的功能特点

1.模块化集约设计：

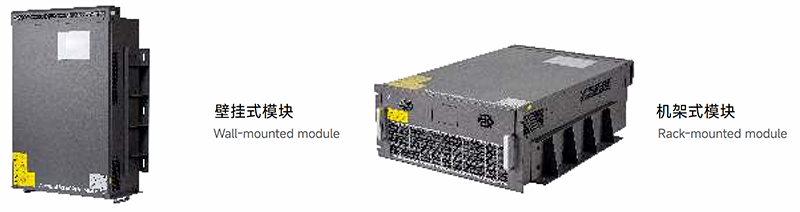

支持多机组并联扩容，分为壁挂式、机架式两大机型，设备占地面积小，拆装检修流程简易，运维工作量低，适配机房小型配

电、厂区集中配电模块化无功改造项目。

2.散热防护结构专业：

采用独立风道+独立板仓分体结构，减少线路干扰，散热效率稳定，助力设备全天候长效运行。

3.补偿模式多元灵活：

配置两路独立外部电流采样通道，支持低压侧采样低压补偿、高压侧采样低压补偿、无功分量补偿多种模式，适配工程高采低

补、高低压通用配电无功整改施工。

4.功能自由组合：

无功、谐波、三相不平衡三大治理功能，可单选、两两组合、三项联动，按需匹配工况治理需求。

5.通讯拓展便捷：

搭载2路RS485通讯接口，兼容WiFi通讯，可对接配电管控系统，实现设备数据远程监测。

6.多维度电气保护：

集成过载、软硬件过流、电网过欠压、短路、频率异常等多重保护，降低电网故障损毁设备的风险。

7.进线方式灵活：

机架式支持后进线、壁挂式支持上进线，适配机房、车间多数配电布线布局。

三、GY-ASVG增强型静止无功发生装置的行业应用

1.智能制造行业：

适配商用车车身焊接等冲击性负荷车间，实时优化电网功率因数，稳定供电电压，规避厂区力调电费罚款，保障冲压、焊接设备

稳定运行，适配制造业车间谐波治理、冲击负荷无功补偿改造项目。

2.半导体行业：

精准消解精密生产机台非线性谐波，压降电网电压谐波畸变率，规避后端UPS供电故障、生产机台宕机问题，保障精密制程不间

断作业，适配无尘车间稳压滤波、UPS配套谐波治理场景。

3.数据中心行业：

治理精密空调变频机组谐波干扰，提升机房整体功率因数，缩减配电线路损耗，降低机房运维用电成本，延长配电辅材使用寿

命，适配数据中心变频谐波治理、配电节能提质项目。

4.新能源并网项目：

适配大中型光伏并网电站，优化并网点功率因数，抑制并网谐波干扰，适配光伏发电间歇性、波动性出力特性，提升电网新能源

消纳能力，广泛用于光伏台区无功补偿、新能源电站电能质量治理工程。

5.城乡农网台区：

解决分布式光伏集中接入、单相负荷分布不均引发的三相电压失衡、台区高低电压问题，稳压至国标用电区间，杜绝光伏脱网故

障，保障城乡居民、小微商户用电稳定，适配农网电压整治、户用光伏稳压改造。

6.石油开采行业：

针对性治理油田抽油机交变作业产生的谐波电流，降低配电系统电流畸变率，达标国家配电供电标准，杜绝抽油机误动作、停机

故障，保障油田开采连续作业，适配工矿厂区谐波治理、采掘设备配套无功稳压项目。

四、GY-ASVG增强型静止无功发生装置的工作原理

增强型静止无功发生装置（GYASVG）的工作原理是将电压源变流器通过滤波器并联在电网上，其工作原理是通过实时检测负载的

电流，基于的无功、谐波及三相有功功率的检测与控制算法，生成对应的 IGBT驱动信号，实现对无功电流、谐波电流以及三相不平

衡电流的综合补偿。

五、GY-ASVG增强型静止无功发生装置的技术参数

六、GY-ASVG增强型静止无功发生装置的产品安装
