一、为什么选择GY-ASVG-SiC碳化硅增强型静止无功发生装置？

市面上传统无源无功补偿设备工况适配性有限，电压抗波动能力弱，面对冲击性、非线性负荷时，工业谐波治理、电网稳压效果

不佳，易造成企业力调电费超标、电网运维隐患。本款模块化静止无功发生器搭载高性能碳化硅功率器件，属于升级款碳化硅SVG设

备，适配高低压宽幅电压、非标工频复杂工况，集成全套并网防护功能，适配工矿、农网、市政多元复杂用电环境，一站式完成谐

波抑制、功率因数校正，治理成效可视化，适配各类存量、新建项目电能质量升级改造。

1.工况适配优势：

电网耐受性能优异，支持AC580M±20%大范围电压波动，适配45Hz-63Hz非标工频供电场景，可对接分布式新能源并网、非标工业

配电系统，适配多场景动态无功补偿作业，契合当下电力系统改造适配要求。

2.器件材质优势：

搭载第三代碳化硅功率器件，为碳化硅SVG核心硬件配置，对比传统硅基器件，整机运行损耗更低、温升可控，有效缩减后期运

维频次与成本，长年并网运行稳定性更强，适配长期不间断电能质量治理作业。

3.安全防护优势：

内置过载保护、过欠压保护、并网防冲击多重防护模块，双向阻隔电网负荷冲击，规避设备损毁、电网次生故障风险，适配厂区

工业谐波治理、户外农网三相不平衡治理等高风险用电场景。

4.治理效能优势：

设备实测功率因数可达0.997，动态无功补偿精度较高，高效完成电网功率因数校正，有效压降线路无功损耗，助力企业优化用

电指标、做好力调电费优化，一体化改善台区电压失衡、谐波干扰等多项电能质量问题。

二、GY-ASVG-SiC碳化硅增强型静止无功发生装置的特点

1.智能动态调控：

搭载升级自适应调控算法，毫秒级实时追踪负荷无功波动，精准动态输出补偿量，适配工矿抽油机冲击负荷、分布式光伏间歇性

新能源负荷，适配高精度动态无功补偿、全域电能质量治理使用需求。

2.安装适配灵活：

基准适配AC220V主流低压供电系统，兼容多制式配电线路，采用标准化壁装模块化结构，属于便捷式模块化静止无功发生器，现

场接线简易、改造工作量小，适配老旧配电房、终端台区低成本电能质量改造项目。

3.治理数据可视：

支持治理前后三相电压、不平衡度、功率因数参数直观比对，电能质量改善效果量化可查，便于运维人员实时监测电网工况，适

配智慧电网数字化运维管控标准。

4.户外耐用性强：

依托碳化硅器件耐高温、抗电气冲击核心属性，整机抗粉尘、抗电压扰动能力良好，适配厂区露天、乡村户外等恶劣用电环境，

可支持全天候不间断电能质量治理作业。

三、GY-ASVG-SiC碳化硅增强型静止无功发生装置的产品应用

1.浙江本地农网台区1：

辖区台区常年存在供电电压异常、三相电压不平衡高频通病，运维方选用GY-ASVG-SiC碳化硅SVG开展专项三相不平衡治理，依托

专业电能质量治理方案优化台区工况，设备投运前台区三相电压不平衡度高达33.69%，投运后降至11.92%，均衡三相供电负荷，根

治农网台区常规用电故障。

2.安徽长线农网台区2：

该台区供电干线总长1km，后端搭载4台单相充电负荷设备，线路阻抗偏大引发末端电压偏移超标，现场部署模块化静止无功发生

器，依托动态无功补偿+电网稳压双重功能，将线路末端电压稳定调控至230V达标区间，满足供电部门电网考核标准，优化长线低压

农网供电稳定性。

3.石化石油开采项目：

油田抽油机启停频繁，产生持续性谐波电流，属于典型工矿非线性谐波负荷，容易造成工控设备误触发、机组停机。现场加装碳

化硅SVG开展工业谐波治理，有效抑制系统谐波干扰，减少抽油机无故停机、误动作问题，保障油田开采机组平稳作业。

4.安家市政配电项目：

适配城市公共市政配电运维规范，这款专用电能质量治理设备集成过载防护、闭环电网稳压功能，适配市政公用进线配电工况，

贴合电力系统市政配套改造标准，保障路灯、公共配套等市政用电平稳合规运行。

5.非线性负荷工业项目：

针对变频器、整流设备扎堆的非线性负荷厂区，依托设备动态无功补偿核心技术，综合治理线路无功损耗、谐波叠加问题，高效

完成厂区功率因数校正，整机实测功率因数可达0.997，助力企业做好力调电费优化，降低配电线路能耗损耗，一站式完成厂区电能

质量治理。

6.AC220V常规配电项目：

适配民用楼宇、小型商铺AC220V±20%标准电压波动工况，适配小型低压配电回路，轻量化碳化硅SVG安装便捷、调试简易，快速

完成终端回路无功稳压治理，适配小微场景低压电能质量提质改造。

7.进线登陆式配电改造项目：

适配配电房上进线登陆式柜体安装结构，一体化壁装模块化静止无功发生器，适配存量配电房进线端升级改造，施工便捷、布线

规整，一站式完成配电房无功优化、电压偏差治理，适配存量配电项目低成本提质升级。

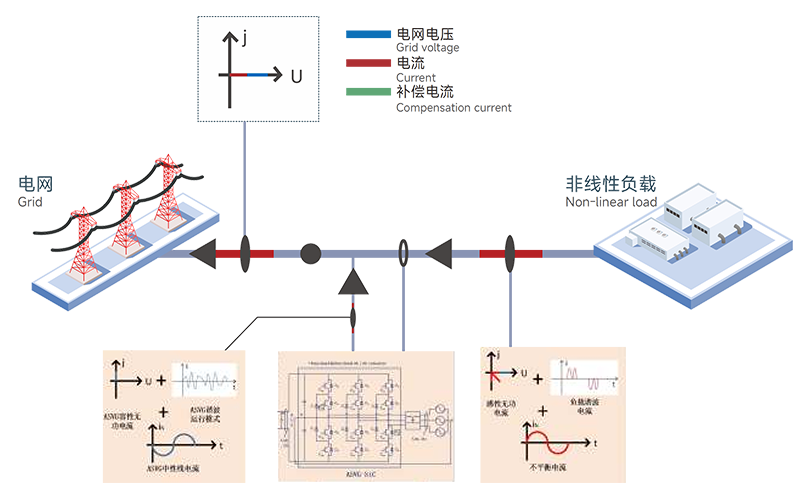

四、GY-ASVG-SiC碳化硅增强型静止无功发生装置的工作原理

碳化硅增强型静止无功发生装置（GY-ASVG-SiC）以碳化硅功率器件为核心，将电压源变流器通过滤波器并联在电网上，其工作

原理是通过实时检测负载的电流，基于的无功、谐波及三相有功功率的检测与控制算法，生成对应的 IGBT 驱动信号，实现对无功

电流、谐波电流以及三相不平衡有功功率的综合补偿。同时，装置峰值效率达 98.5%以上，单柜可容纳 8 台模块，容量可达

 800kvar，安装维护方便。

五、GY-ASVG-SiC碳化硅增强型静止无功发生装置的主要参数

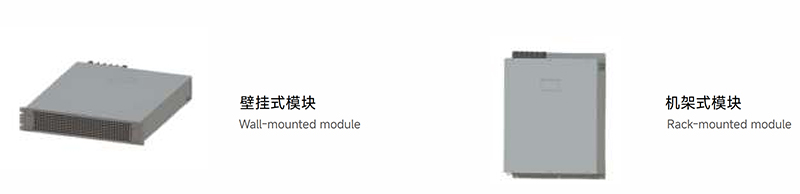

六、GY-ASVG-SiC碳化硅增强型静止无功发生装置的安装方式
