一、为什么选择GY-ASVG-PLUS增强型静止无功发生装置？

现阶段行业采购选型核心需求，集中于一体化电能治理、光伏并网稳压、力调罚款规避、长距离线路稳压、精密负载谐波防护五

大方向。市面常规电容补偿、分体式电能治理设备功能单一，仅可实现基础静态无功补偿，无法同步治理谐波畸变、三相电压失衡

复合型电网问题。GY-ASVG-PLUS增强型SVG契合当下一体化电能治理选型标准，单设备复合型治理能力较强，依托6MC高精度电磁器

件加持，适配长线供电、冲击性波动负荷、高低压波动等复杂用电工况，全行业落地项目丰富，后期运维成本偏低、适配范围较

广。

1.治理效果稳定可控：

契合行业THDu、THDi谐波治理考核指标，设备实测稳态功率因数可达0.997，谐波治理系数0.86，高效压降电网谐波畸变率；石

油开采项目实测谐波占比由33.69%降至11.92%，助力企业合规用电，优化用电计费，有效减少力调电费支出，治理数据可视化、成

效稳定。

2.工况适配兼容性较强：

原生兼容±20%电网电压波动范围，搭载原厂定制电磁元器件，防尘抗污、电磁抗干扰性能良好，适配户外农网、粉尘工矿、光

伏并网等复杂用电环境，适配低压多数电网并网改造项目，适配场景覆盖面较广。

3.集成一体化综合治理：

区别于行业SVG+APF分体拼装治理方案，本机一体化集成动态无功补偿、谐波滤除、三相不平衡校正三大功能，无需叠加配套治

理设备，顺应一体化电能治理采购趋势，精简配电布局，有效降低设备采购、现场布线、安装调试综合成本。

4.电网合规达标性强：

满足CE电控标准、C2005A电能质量测试规范，匹配供电局电网电能考核细则，治理后台区电压、系统功率因数均可稳定达标，有

效规避工商业厂区、光伏并网项目常见力调电费扣费风险。

二、GY-ASVG-PLUS增强型静止无功发生装置的特点

1.核心硬件配置精良：

标配6MC高精度电磁传感器，搭配标准化智能模块化调控单元，契合当下智能化SVG硬件升级趋势，设备运行容错率、稳定性优于

传统静态无功补偿设备。

2.负载故障防护完善：

专项治理抽油机、UPS精密电源、半导体机台等负载谐波干扰问题，减少谐波引发的设备误动作、无故宕机停机故障，适配半导

体、数据中心高精度用电负载防护需求，保障生产连续性。

3.长线供电适配性良好：

针对性适配农网1km及以上长距离配电线路，专项解决线路压降、线路末端高低电压失衡行业共性问题，适配现阶段农网低压台

区升级改造配套治理使用。

4.智能模块化精准调控：

搭载多层闭环智能调控架构，负荷动态响应速度快，无功补偿精度高，可智能规避电网过补偿、欠补偿问题，适配光伏间歇性波

动负荷、车间冲击性负荷等动态复杂用电工况。

三、GY-ASVG-PLUS增强型静止无功发生装置的应用

1.商用车智能制造车间：

工业冲击负荷治理热门场景，针对车身装焊车间非线性冲击负荷，依托模块化SVG动态无功补偿功能，投入装置补偿无功，可将

厂区功率因数由0.63提升至0.917，优化车间供电质量，规避厂区力调电费扣费，满足厂区用电考核标准。

2.半导体精密生产车间：

高精负载谐波防护核心场景，车间机台非线性负载产生谐波，会造成UPS电源电压畸变、机台宕机，依托设备THDu谐波滤除功能

治理后，三相THDu数值由17%左右降至3%以内，一站式电能治理防护精密设备，大幅规避精密设备停机故障，保障无尘车间连续生

产。

3.机房数据中心：

机房供配电优化场景，针对机房整流负载谐波超标问题，通过THDi谐波治理优化配电系统，将线路THDi由60%降至5%，降低配电

损耗，提升机房整体用电能效，依托智能稳压功能保障机房供电稳定性。

4.分布式光伏并网项目：

新能源并网刚需场景，适配低压400V光伏并网台区，针对光伏并网功率因数偏低痛点，动态优化并网电能质量，项目平均功率因

数由0.67提升至0.95，降低线路电流与配电损耗，规避光伏项目力调电费罚款，提升光伏新能源消纳能力。

5.石油开采工矿行业：

重工业谐波治理刚需场景，抽油机往复作业产生非线性谐波电流，依托一体化电能治理能力滤除杂波，治理后系统谐波占比由

33.69%降至11.92%，净化石化开采配电系统，解决工矿谐波干扰问题，规避开采设备谐波误停机故障，提升工矿配电稳定性，降低

线路电能损耗。

6.城乡农网台区改造：

热门电网改造应用场景，分为两类台区工况，适配长距离输电线路、单相负荷集中台区，专项做三相不平衡治理、线路末端稳

压，校正三相电压不平衡、末端高低压偏移问题，可将线路电压稳定至230V标准区间，适配农网台区升级改造，满足国网台区供电

考核标准。

7.园区充电桩集群：

新能源配套热门应用场景，适配园区大批量单相大功率充电桩集群用电工况，针对充电桩相间负荷不均问题，做三相负荷平衡调

节、动态无功补偿，平衡相间用电负荷，改善充电桩投运后电压紊乱、功率因数偏低问题，保障充电设备稳定运行。

四、GY-ASVG-PLUS增强型静止无功发生装置的工作原理

增强型静止无功发生装置-高配机型（GY-ASVG-PLUS）的工作原理是将电压源变流器通过滤波器并联在电网上，通过实时检测负

载的电流，基于的无功、谐波及三相有功功率的检测与控制算法，生成对应的 IGBT 驱动信号，实现对无功电流、谐波电流以及三

相不平衡电流的综合补偿。同时，装置中性线零序电流滤波能力可达相线三倍，EMC 电磁兼容性能更优，稳定性更好。

五、GY-ASVG-PLUS增强型静止无功发生装置的技术参数

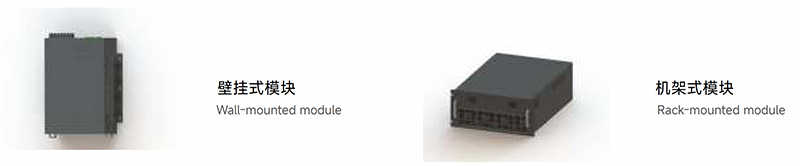

六、GY-ASVG-PLUS增强型静止无功发生装置的安装方式
