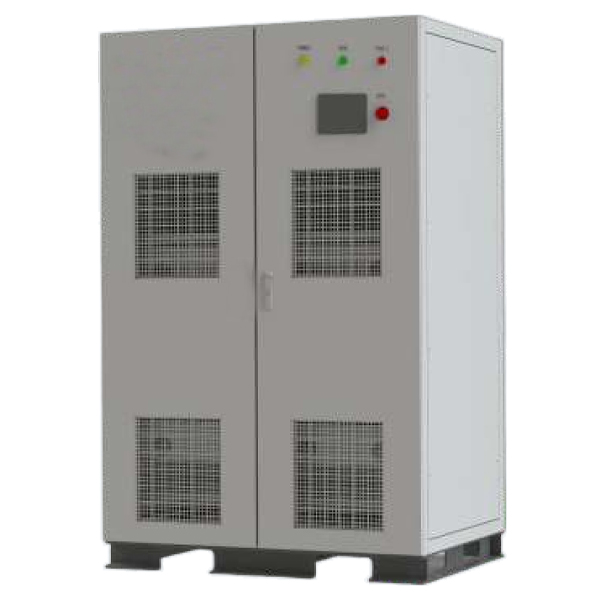

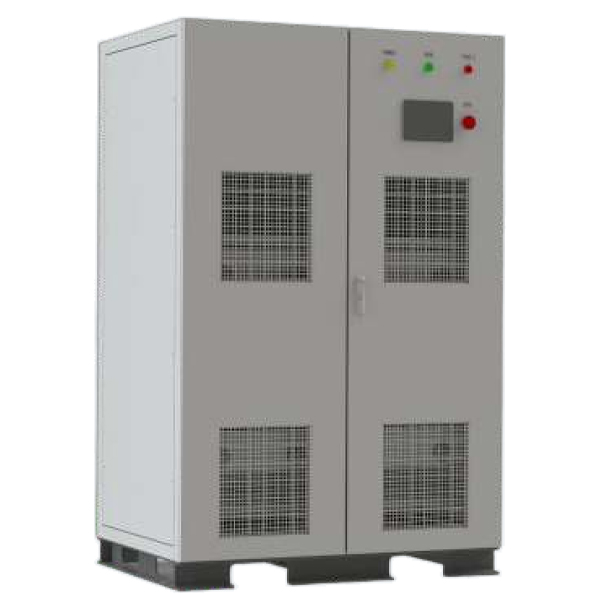

一、为什么选择GY-ASVG-cabinet 增强型静止无功发生装置 整柜？

GY-ASVG整柜SVG是工商业节能降碳、电网电能质量优化升级的适配设备，高度契合当下电力系统搭建、分布式新能源并网、老旧

配电系统改造等热门工程场景。设备支持动态无功补偿、THD谐波治理、三相负荷平衡调节功能自由组合，可多维度解决非线性负

载、工业冲击性负荷、光伏间歇性出力引发的各类电网故障与电能质量隐患。产品采用宽电压、宽频率适配设计，可稳定适配高低

压工业配电、新能源场站、城乡配网等复杂工况，抗干扰性能优异、场景适配性强。依托毫秒级动态响应与高精度闭环控制技术，

设备可有效降低线路无功损耗、提升变配电设备运行利用率，杜绝企业力调电费罚款，节能增效成效。搭配轻量化模块化整柜结

构，设备占地面积小、运维便捷，支持多机并联扩容，可灵活适配中小型厂区到大型集中式电站的差异化治理需求，高度贴合现阶

段全网电能质量综合治理的主流选型标准。

1、高精度综合治理，合规适配电网验收：

作为主流低压SVG电能治理设备，产品无功补偿率、电流谐波补偿率均≥95%，治理后电网三相不平衡度≤5%，可有效压降系统

THDi谐波畸变率，符合GB/T 14549国家电能质量标准，满足工商业节能改造、新能源并网项目的合规验收要求。

2、毫秒级动态响应，适配波动负荷工况：

采用实时闭环控制策略，无功补偿响应时长＜10ms，谐波补偿响应时长＜40ms，可快速捕捉并快速抵消工业冲击负荷、光伏间歇

性出力带来的电网波动，实现智能构网稳压、动态电压调节，高度适配电力系统动态化、高精度治理需求。

3、高效节能降损，助力双碳战略落地：

设备整机运行效率超97%，可有效削减配电线路无功损耗与电气设备发热损耗，大幅提升电网电能输送效率与配电设备利用率，

助力企业降低能耗、绿色生产，是工业能效提升、节能降碳改造的核心配套设备。

4、全维度合规资质，适配全球项目供货：

设备先后斩获CCC、CE、SAA、SEMKO、TUV、EN等多项国内外权威资质认证，全系产品对标行业准入标准，跨境供货合规无壁垒，

可满足海内外各类工程项目的准入要求。

5、个性化定制升级，适配严苛复杂场景：

支持中性线三倍零序滤波、IP54高防护等级等定制化升级，可高度适配户外配电台区、粉尘工矿、潮湿车间等恶劣运行环境，广

泛覆盖工业技改、新能源并网、农网升级、数据中心运维等多元工程场景。

二、GY-ASVG-cabinet 增强型静止无功发生装置 整柜的主要特点

1、双核智能控制架构，适配智能电网升级：

设备搭载DSP+CPLD全数字双核心控制系统，搭配成熟三电平拓扑技术，控制精度高、抗干扰能力强，可实现电网数据实时监测、

电能质量精准调控，适配智能化配电、无人值守机房的现代化升级需求。

2、模块化集成架构，扩容运维便捷：

采用标准化模块化设计，支持多设备并联运行，设备整体占地体量小，结构布局规整，后期故障检修、日常维护、设备扩容均简

便高效，大幅降低运维成本。

3、独立防护结构，运行稳定可靠：

采用独立风道+独立板仓分体式结构设计，可有效隔绝粉尘、温差、湿气等外界环境干扰，规避设备故障隐患，保障设备长期连

续稳定运行。

4、多模式采样补偿，适配多元改造工程：

配置双路独立电流采样通道，支持高压采样低压补偿、低压采样低压补偿等多种补偿模式，灵活适配分布式光伏并网、老旧配网

提质、工业低压配电升级等各类热门改造工程。

5、多维度防护机制，运行安全可控：

内置过载、软硬件过流、电网过欠压、电压不平衡、电源故障、频率异常、短路等多重保护功能，可快速响应各类电网故障，保

障设备与配电系统安全运行。

6、优异过载性能，适配波动工况：

具备1.2倍额定负荷、持续60秒的过载运行能力，可从容应对电网负荷骤增、工况频繁波动等突发情况，设备抗冲击能力，适配

复杂工业运行场景。

7、标准化通讯配置，支持智能运维：

标配RS485通讯接口，可无缝对接各类智能监控平台与自动化系统，实现设备运行数据实时上传、状态远程监测，适配智能化、

无人化运维模式。

三、GY-ASVG-cabinet 增强型静止无功发生装置 整柜的应用场景

1、智能制造节能改造场景：

广泛适配汽车制造、机械加工等存在焊接、冲压冲击性负荷的生产车间，可快速提升电网功率因数、稳定供电电压、抑制谐波干

扰，有效解决企业力调电费罚款、设备频繁跳闸等问题，是工业绿色制造、能效升级改造的核心设备。

2、半导体精密供电场景：

针对半导体生产线、精密仪器设备运行产生的高频谐波问题，可精准治理电网谐波、降低电压畸变率，保障精密设备供电稳定

性，降低设备宕机、生产故障概率，满足高端智造行业高精度电能质量管控标准。

3、数据中心电能优化场景：

针对数据中心精密空调、变频机组运行产生的谐波与无功损耗问题，优化配电系统运行状态，大幅降低THDi谐波数值，提升整体

用电效率，契合数据中心低能耗、高可靠、智能化的运维标准。

4、新能源并网提质消纳场景：

适用于光伏、风电等各类新能源并网工程项目，可有效改善新能源间歇性、波动性出力引发的电压偏移、功率因数不达标、并网

谐波超标等问题，提升新能源并网消纳能力，保障新能源项目顺利并网验收、稳定运行。

5、农网台区提质改造场景：

精准适配乡村分布式光伏大规模接入的台区工况，针对性治理台区过电压、低电压、三相负荷不平衡等常见问题，优化城乡配网

供电稳定性与供电质量，助力农网智能化、标准化提质升级。

6、石化工矿谐波治理场景：

适配石油开采、化工生产等高耗能工矿行业，可有效治理抽油机组、变频设备运行产生的谐波污染，规避设备误动作、停机故

障，稳定工矿配电系统运行状态，助力高耗能行业完成节能降碳、绿色技改升级。

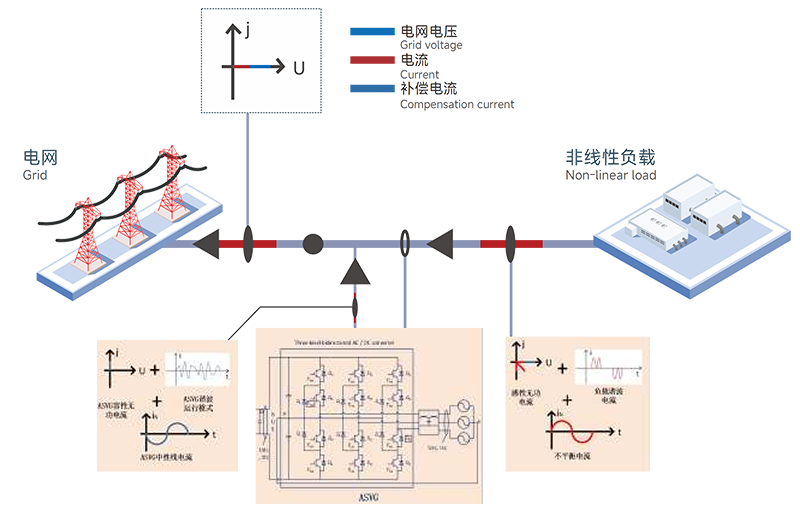

四、GY-ASVG-cabinet 增强型静止无功发生装置 整柜的系统图

五、GY-ASVG-cabinet 增强型静止无功发生装置 整柜的技术参数
