一、为什么选型GY-ASVG-1U增强型静止无功发生装置？

GY-ASVG-1U增强型静止无功发生装置契合当下工商业、电力工程主流选型标准：适配中小型低压配电场景，聚焦谐波滤除、三相

不平衡调节、光伏台区稳压三大刚需功能，功能组合灵活、后期运维简易；电能治理指标合规达标，动态响应性能良好，可助力企

业节能降耗、规避供电局力调电费罚款；电气防护等级完善，适配多种复杂工况，支持多机组并联扩容，搭载智能化远程通讯模

块，厂家资质齐全合规，可落地海内外电能质量整改、新能源并网配套项目。

1.治理性能均衡达标：

契合国家电能质量整改标准，无功补偿效率超99%，电流谐波补偿率≥95%，治理后三相不平衡度低于5%，可顺利通过工厂配电核

验、台区电力专项验收。

2.低噪节能损耗可控：

整机运行效率≥97%，运行噪音值低于60dB，能耗损耗小、运行噪音低，适配车间密闭空间、机房配电室等室内场景，适配厂区

节能提质改造项目。

3.模块化扩容自由度较高：

采用行业主流模块化SVG架构，支持多台设备并联联动，并联机组数量无限制，可根据厂区、光伏电站负荷变化灵活扩容，适配

不同容量差异化治理需求。

4.工况适配范围较广：

支持宽温、宽压工况运行，高海拔、高温环境可依据国标降容使用，配备全维度电气防护，适配工商业车间、户外农网、分布式

光伏台区等多种复杂用电环境。

5.智能通讯运维便捷：

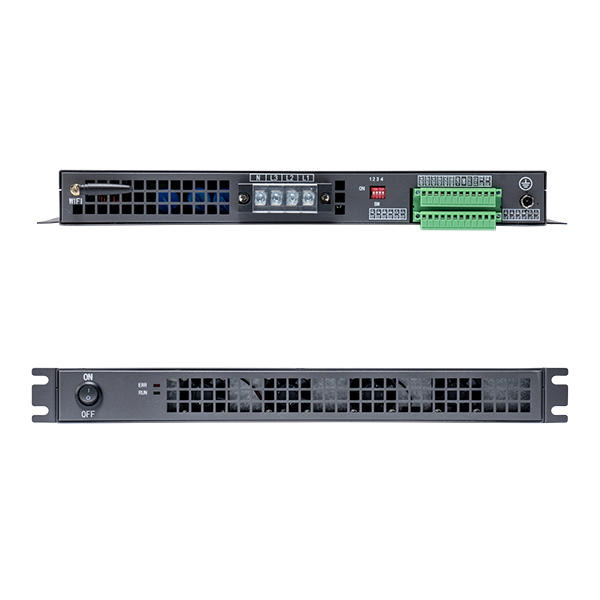

标配两路RS485通讯接口，兼容WiFi无线联动，适配智能配电、云端远程电力运维体系，可远程查看工况、调控参数；支持机

架、壁挂两种安装，进线方式可选，现场施工适配性较好。

6.全球项目资质合规：

整机取得CCC、CE、SAA、TUV等国内外权威认证，品牌完成多国资质备案，厂家可承接OEM、ODM定制代工业务，适配海外工厂配

电、跨境电力配套项目，跨境供货无合规壁垒。

二、GY-ASVG-1U增强型静止无功发生装置的功能特点

1.数字化控制精度稳定：

搭载DSP+CPLD双核心全数字控制系统，搭配成熟三电平拓扑工艺，配套专属谐波辨识算法与PWM脉冲调控策略，动态无功调节精

度稳定，适配高精度电能治理工况。

2.补偿模式自由选配：

内置八大组合工作模式，无功补偿、谐波滤除、三相不平衡治理三大功能可单独启用、两两组合、全域联动，一站式解决电网功

率因数偏低、谐波超标、三相电压失衡三大配电常见问题。

3.动态响应性能良好：

无功补偿全响应时长＜10ms，谐波治理全响应时长＜40ms，响应效率优于常规传统电容无功补偿装置，可适配焊机、变频机组、

冲击性生产负载动态波动工况。

4.多级电气防护完善：

集成软硬件过流、电网过欠压、过温、短路、谐振、过载六大保护机制，额定1.2倍过载工况下可稳定运行60秒，抵御电网波

动、负荷骤变干扰，有效降低设备故障停机概率。

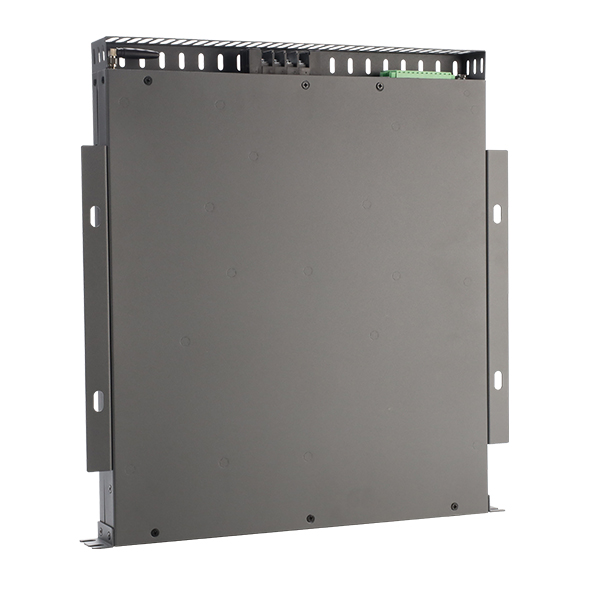

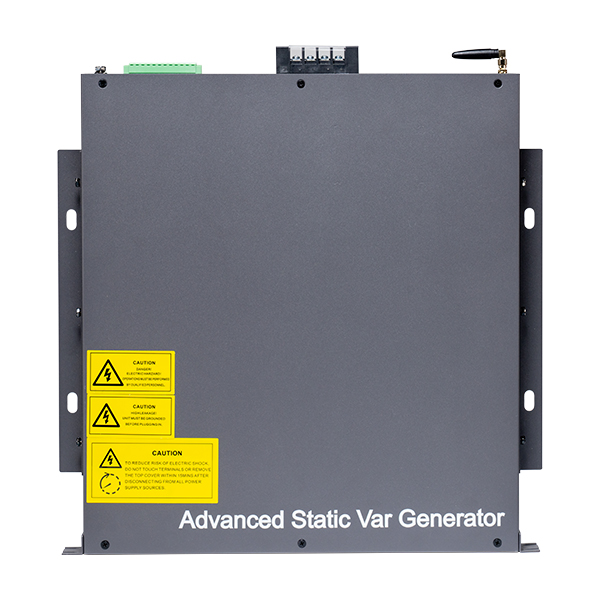

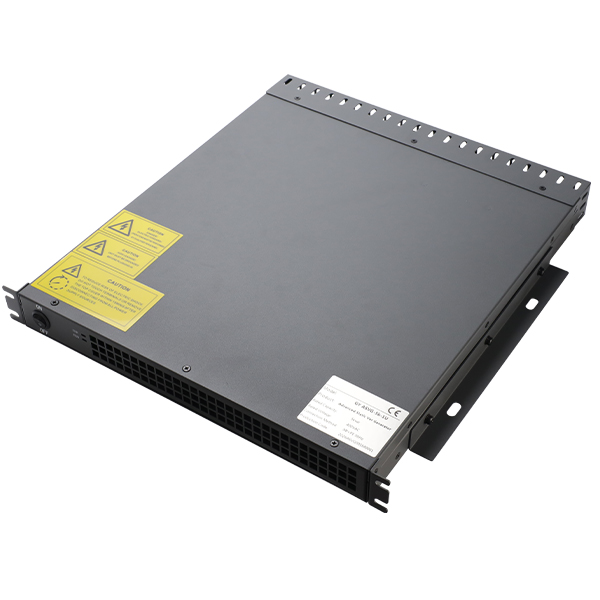

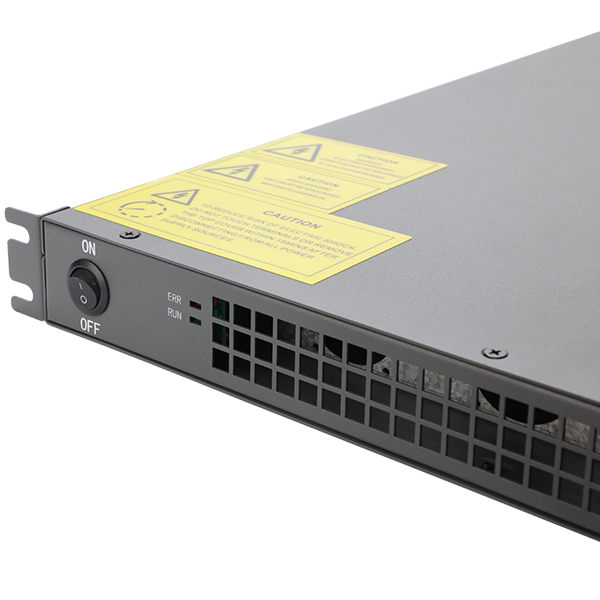

5.超薄结构易安装运维：

采用1U超薄模块化机身设计，占地面积小，适配标准机柜内嵌安装；支持机架、壁挂双安装形式，拆装检修流程简易，适配老旧

配电柜加装改造、新装配电柜体配套场景。

6.中性线治理能力强化：

中性线滤波承载力为相线滤波能力1.5倍，针对性解决充电桩集群、沿街商业配电、园区三相四线制电网中线电流过载、线缆发

热行业痛点。

7.治理参数自定义可调：

支持50次以内分次谐波针对性滤除，单组补偿参数可按需自定义调试，适配厂区精细化电能治理、供电局专项电力验收整改项

目。

三、GY-ASVG-1U增强型静止无功发生装置的应用场景

1.智能制造行业：

适配商用车焊装、五金冲压、机械加工等冲击负荷车间，改善厂区偏低功率因数，规避月度力调电费扣费，稳定车间配电系统运

行，适配多数工业节能改造项目落地。

2.数据中心行业：

治理机房精密空调变频机组谐波干扰，减少配电线路无用损耗，可将系统电流谐波畸变率管控至5%以内，满足机房配电合规验收

标准，提升机房整体用电能效。

3.半导体制造行业：

净化车间精密机台谐波干扰，稳定设备供电电压，压降电压谐波畸变数值，杜绝精密工艺设备无故宕机停机，保障半导体生产线

连续稳定作业。

4.新能源并网项目：

适配户用、工商业分布式光伏并网电站，适配电力系统建设要求，平抑光伏间歇性出力带来的电网电压波动，优化并网功率因

数，解决光伏并网谐波超标、电站脱网高频问题。

5.城乡农网台区：

治理台区分布式光伏扎堆接入引发的电压偏高、偏低及三相不平衡问题，稳压至民用标准电压区间，规避光伏机组脱网故障，适

配农网升级、充电桩台区稳压民生电力改造工程。

6.石化开采行业：

消解油田抽油机往复作业产生的谐波电流，规避配电设备误动作、机组停机故障，合规管控电网电流畸变率，符合工矿配电国标

要求，保障油气开采设备长效平稳运行。

四、GY-ASVG-1U增强型静止无功发生装置的工作原理

增强型静止无功发生装置（GY-ASVG-1U）采用 1U 厚度设计，将电压源变流器通过滤波器并联在电网上，其工作原理是通过实时

检测负载的电流，基于的无功、谐波及三相有功功率的检测与控制算法，生成对应的 IGBT 驱动信号，实现对无功电流、谐波电流

以及三相不平衡有功功率的综合补偿。

五、GY-ASVG-1U增强型静止无功发生装置的技术参数

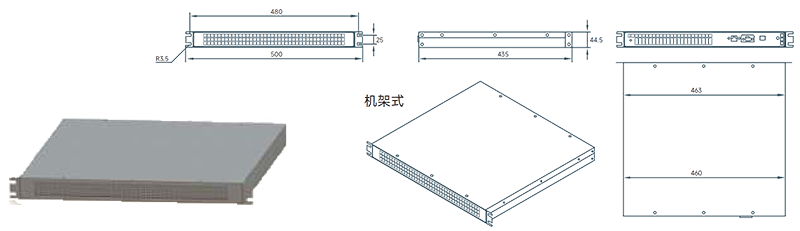

六、GY-ASVG-1U增强型静止无功发生装置的安装
