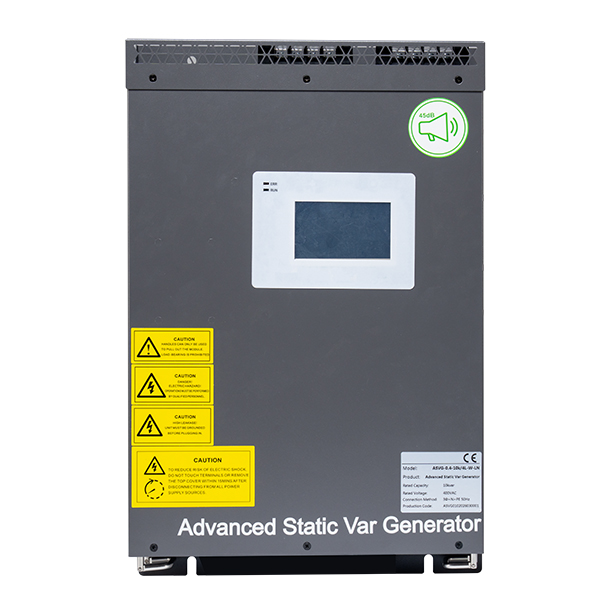

一、为什么选择GY-ASVG-LN低噪音增强型静止无功发生装置？

传统静态无功补偿设备普遍运行噪音大、治理功能单一、后期运维难度高，难以满足当下双碳节能、精细化电网治理行业标准。

GY-ASVG-LN属于一体化动态SVG治理设备，集无功补偿、谐波滤波、三相平衡调节多功能于一体，静音适配封闭式室内配电环境，模

块化机身运维便捷，补偿精度高、动态响应迅速，配套全维度电网防护功能，助力企业管控力调电费、降低线路配电损耗，适配现

阶段工商业配电改造项目选型。

1.降噪适配优势：

行业主流低噪款SVG设备，分级降噪工艺优化，2kvar机型运行噪音低于38dB，全系机型噪音≤45dB，适配工业厂房、机房、封闭

式配电房、办公配套配电室等噪音管控区域，契合厂区降噪环评改造项目要求。

2.补偿性能优势：

支持有源多功能组合补偿，无功补偿、谐波治理、三相不平衡治理可自由组合启用，无功补偿效率≥99%，2-50次全频段谐波补

偿率≥95%，治理效果合规达标，满足企业电网年检核验、厂区节能降损核心治理需求。

3.安装运维优势：

标配内置网侧采样CT，无需额外加装外置采样配件，缩减现场施工工序；一体化模块化设计占地面积精简，支持多台机组并联扩

容，拆装检修简便高效，适配当下配电项目轻量化、低成本运维施工标准。

4.工况适配优势：

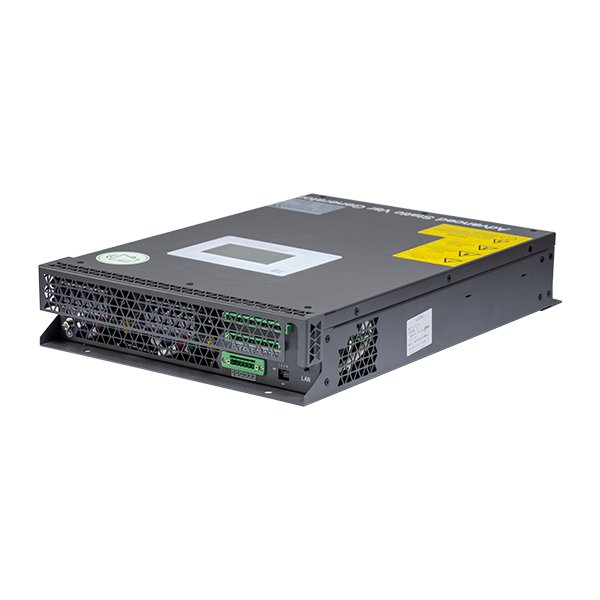

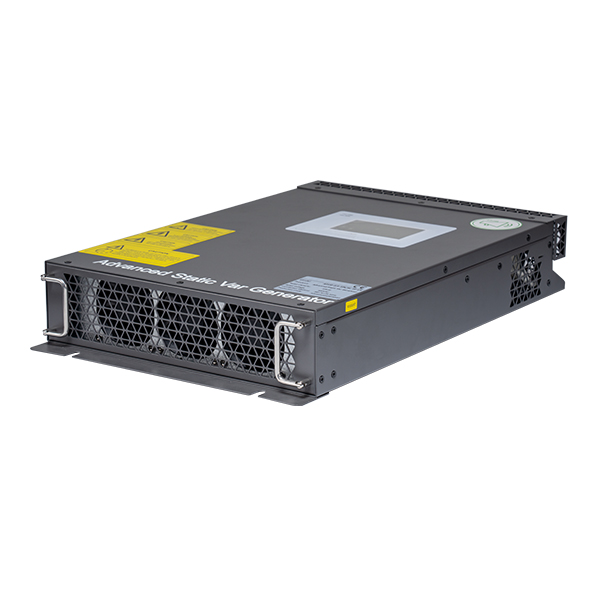

适配-10℃~50℃宽温运行环境、常规湿度工况，适配Ⅲ级及以下污秽使用环境，兼容220V、380V两类低压电网，支持机架式、壁

挂式双安装模式，全覆盖适配工商业配电、光伏并网、乡村农网改造主流用电工况。

5.安全防护优势：

搭载软硬件双重防护体系，具备过载、过压、过温、短路等全场景保护功能，可承受1.2倍额定过载运行60秒，适配焊机、抽油

机等冲击波动负荷，设备故障率低，保障不间断生产厂区、高精密负荷用电安全。

二、GY-ASVG-LN低噪音增强型静止无功发生装置的主要特点

1.控制架构特点：

采用DSP+CPLD双核心全数字控制系统，搭配成熟三电平拓扑工艺，运算算法精准稳定，指令输出响应同步，适配负载频繁波动工

况，为行业成熟高精度有源SVG核心控制方案。

2.功能组合特点：

治理模式灵活可调，可单独启用无功/谐波/不平衡补偿，也可任意组合双项、三项联动治理，支持参数自定义调试，可联动配套

APF设备搭建一体化电能治理系统，满足项目定制化配电改造需求。

3.响应时效特点：

动态补偿响应速度优异，无功补偿全响应时长＜10ms，谐波补偿全响应时长＜40ms，可瞬时抵消负荷波动带来的电网扰动，适配

冲击性、间歇性工业用电负荷。

4.电路适配特点：

兼容三相三线、三相四线两类电网架构，中性线滤波能力为相线滤波能力1.5倍，针对性适配充电桩、民用单相负荷混杂配电线

路，平衡零线杂散电流。

5.通讯拓展特点：

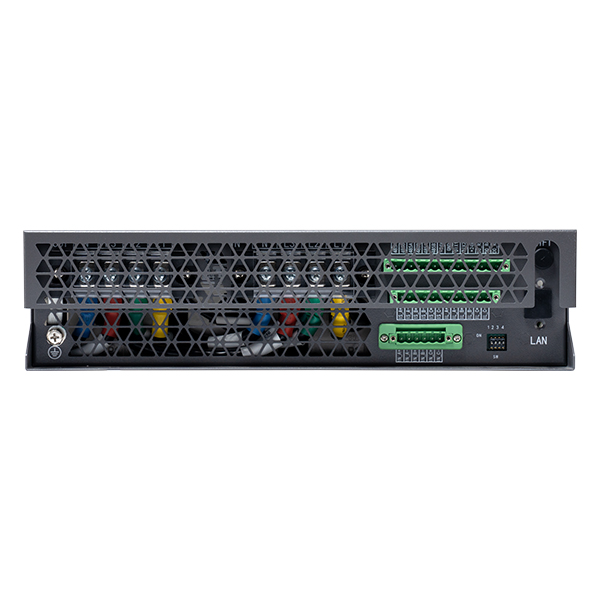

标配2路独立RS485通讯接口，原生兼容WiFi无线通讯，可无缝对接智慧用电管控平台、园区配电物联网系统，实现远程数据查

看、参数调控，适配无人值守配电房、智慧电网智能化改造项目。

6.运行可控特点：

支持自定义限流输出参数，整机运行效率可达97%，高温环境下具备智能降容保护功能，40℃以上环境降容幅度不超30%，保障设

备全天候长效稳定运行。

三、GY-ASVG-LN低噪音增强型静止无功发生装置的适用场景

1.智能制造行业：

适配商用车制造、钣金焊接、冲压加工车间，治理焊机、冲压设备冲击性负荷，快速提升厂区功率因数，规避供电局力调电费罚

款，适配制造企业电能合规、节能降本治理改造。

2.数据中心行业：

针对性治理机房精密空调变频机组谐波干扰，降低配电线路损耗，稳定后端UPS、服务器供电质量，适配IDC机房低噪供电、高可

靠性配电提质改造项目。

3.半导体行业：

消除精密生产机台运行产生的高频谐波，稳压UPS电源输出波形，压降电压谐波畸变率，杜绝谐波导致的机台停机、生产宕机问

题，保障精密生产线连续作业。

4.新能源并网项目：

适配分布式光伏、小型风电低压并网场站，优化并网功率因数，抑制逆变器并网谐波，提升新能源就地消纳能力，贴合电力系统

新能源并网电能治理刚需。

5.城乡农网台区：

解决光伏连片接入台区电压偏高、线路末端电压偏低、三相负荷失衡问题，适配乡村充电桩配套稳压、农网提质增效项目，保障

居民、小微企业用电质量稳定。

6.石化开采行业：

治理油田抽油机往复作业产生的非线性谐波，净化配电系统电能，规避抽油机误动作、无故停机故障，适配野外露天开采低压配

电、恶劣工况用电治理场景。

四、GY-ASVG-LN低噪音增强型静止无功发生装置的工作原理

低噪音增强型静止无功发生装置（GY-ASVG-LN）采用低噪音设计，将电压源变流器通过滤波器并联在电网上，其工作原理是通过

实时检测负载的电流，基于的无功、谐波及三相有功功率的检测与控制算法，生成对应的 IGBT 驱动信号，实现对无功电流、谐波

电流以及三相不平衡有功功率的综合补偿。装置噪音在 45dB以内，同时支持内置网侧采样 CT，安装维护方便。

五、GY-ASVG-LN低噪音增强型静止无功发生装置的主要参数
